Gli analizzatori di spettro sono strumenti fondamentali nel dominio della frequenza, progettati per visualizzare la potenza di un segnale in funzione della sua frequenza. Questi dispositivi automatizzano misurazioni complesse, aumentando significativamente l'efficienza e l'accuratezza rispetto ai metodi manuali. La loro capacità di analizzare il contenuto spettrale dei segnali li rende indispensabili in svariati campi, dall'ingegneria audio alla manutenzione industriale.
Comprendere i Parametri Essenziali di un Analizzatore di Spettro
Per operare efficacemente un analizzatore di spettro, è necessario comprendere quattro parametri chiave che definiscono l'intervallo di frequenza visualizzato e la sensibilità dello strumento.
Center e Span: Definire la Finestra di Analisi
I parametri center e span sono comunemente utilizzati per impostare la gamma di frequenze da visualizzare. Il parametro center identifica la frequenza centrale del display, mentre lo span determina la larghezza totale della banda di frequenza visualizzata. Ad esempio, per analizzare lo spettro tra 840 MHz e 860 MHz, è possibile impostare center a 850 MHz e span a 20 MHz.
Livello di Riferimento: Impostare la Scala di Potenza
Il livello di riferimento definisce il bordo superiore del display e rappresenta la potenza massima prevista all'ingresso dell'analizzatore. È cruciale impostare questo valore in modo appropriato: un livello troppo basso può causare il "taglio" della traccia al di sopra dello schermo, mentre un livello troppo alto riduce la gamma dinamica, limitando la capacità di visualizzare piccole variazioni di ampiezza e potenzialmente portando i componenti attivi a monte dell'ingresso RF in compressione. La compressione introduce distorsioni che compromettono gravemente l'accuratezza delle misurazioni. Per mitigare questo rischio, molti analizzatori integrano un attenuatore d'ingresso variabile tra l'ingresso RF e i componenti sensibili.
La Larghezza di Banda di Risoluzione (RBW): Il Cuore dell'Analisi Spettrale
La larghezza di banda di risoluzione (RBW) è, senza dubbio, l'impostazione più critica per le misurazioni di base dello spettro. La maggior parte degli analizzatori di spettro opera con un'architettura eterodina, scansionando lo span per misurare lo spettro. Si può immaginare la RBW come una finestra mobile che analizza il livello di potenza a intervalli di frequenza specifici.
RBW e Separazione dei Segnali
La RBW influisce direttamente sulla capacità dell'analizzatore di distinguere segnali ravvicinati in frequenza. Due segnali a banda stretta saranno visibili separatamente solo se la RBW è inferiore alla distanza in frequenza tra di essi. Una RBW più stretta consente una maggiore separazione, ma rallenta il processo di scansione perché il filtro richiede più tempo per stabilizzarsi.
RBW e Rumore di Fondo
La RBW ha anche un impatto significativo sul rumore di fondo visualizzato (DANL - Displayed Average Noise Level). Diminuire la RBW di un fattore 10, ad esempio, riduce il rumore di fondo di circa 10 dB. Sebbene una RBW più bassa offra vantaggi in termini di separazione e rumorosità, la scelta ottimale dipende dal segnale da misurare e spesso richiede un approccio sperimentale, bilanciando velocità e selettività.
La Larghezza di Banda Video: Affinare la Visualizzazione della Traccia
La larghezza di banda video (VBW) si riferisce alla larghezza di banda del filtro applicato al segnale "video", che storicamente rappresentava l'inviluppo di potenza delle frequenze misurate e veniva utilizzato per disegnare la traccia sullo schermo di un tubo catodico.
VBW e Riduzione del Rumore sulla Traccia
La VBW non abbassa il rumore di fondo come fa la RBW, ma riduce il rumore visibile sulla traccia stessa. Una VBW più stretta (ad esempio, 2 kHz rispetto a 200 kHz) produce una traccia più pulita e meno rumorosa. Tuttavia, la maggior parte degli analizzatori moderni regola automaticamente la VBW in base ad altri parametri, semplificando l'operatività.
Analisi Spettrale Applicata all'Audio
Gli analizzatori di spettro sono strumenti potenti per l'analisi di segnali audio, permettendo di visualizzare la distribuzione delle frequenze e identificare caratteristiche specifiche.
FFT e Spettrogrammi
La Trasformata Rapida di Fourier (FFT) è una tecnica matematica fondamentale che trasforma un segnale dal dominio del tempo al dominio della frequenza. Questo processo consente di scomporre un segnale complesso nelle sue componenti di frequenza costituenti. Uno spettrogramma è una rappresentazione visiva tridimensionale che mostra come lo spettro di frequenza di un segnale cambia nel tempo.
Sovrapposizione (Overlapping) e Risoluzione
Nei contesti di analisi audio, il parametro di sovrapposizione (overlapping) influisce sulla continuità e sulla precisione dell'analisi FFT. Un overlapping elevato (ad esempio, 99%) garantisce una maggiore fluidità nella visualizzazione dello spettro, riducendo la perdita di informazioni tra blocchi di campioni consecutivi.
La risoluzione FFT (determinata dal numero di campioni analizzati) è anch'essa fondamentale. Un numero maggiore di campioni per l'analisi FFT (ad esempio, 262144 campioni rispetto a 1024) aumenta la precisione nella risoluzione in frequenza, ma richiede una finestra temporale di analisi più ampia. È essenziale che la finestra temporale sia sufficientemente lunga per catturare correttamente il segnale.
Esempi di Analisi Audio
L'analisi di segnali audio con un analizzatore di spettro può rivelare diverse caratteristiche:
- Sovrapposizione di Segnali Stereo: Si possono visualizzare le differenze nella rappresentazione spettrale tra i canali sinistro e destro, anche con un alto grado di sovrapposizione.
- Distorsioni: L'introduzione di artefatti e distorsioni in un segnale audio si manifesta con la comparsa di armoniche in alta frequenza, non presenti nel segnale originale.
- Filtraggio: È possibile identificare l'attenuazione di specifiche bande di frequenza, indicativa di un filtraggio applicato.
- Dinamica del Segnale: La variazione rapida tra tonalità di colore intense nello spettrogramma indica un segnale audio molto dinamico.
Costruire un Analizzatore di Spettro Audio Fai-da-Te
È possibile realizzare un analizzatore di spettro audio funzionante anche con componenti relativamente semplici, come nel caso di un progetto basato su ESP32.
Componenti Necessari
- Microcontrollore ESP32: Un microprocessore potente con capacità di elaborazione sufficienti per eseguire algoritmi FFT. Le varianti con interfaccia di ricarica batteria sono ideali per la portabilità.
- Modulo Microfono MAX4466: Un modulo breakout con un microfono elettrete e un preamplificatore regolabile (gain da 25x a 125x), capace di catturare frequenze nell'intervallo uditivo.
- Schermo OLED o TFT: Per visualizzare i risultati dell'analisi spettrale.
Funzionamento Base
- Acquisizione del Segnale: Il microfono converte le onde sonore in impulsi elettrici, che vengono amplificati dal MAX4466.
- Campionamento: L'ESP32 campiona questi impulsi elettrici attraverso il suo Convertitore Analogico-Digitale (ADC).
- Analisi FFT: Viene utilizzata una libreria come
arduinoFFTper eseguire la Trasformata Rapida di Fourier sul segnale campionato, estraendo le frequenze componenti. - Visualizzazione: I risultati dell'FFT vengono elaborati e visualizzati su bande di frequenza raggruppate su uno schermo OLED o TFT.
Il protocollo I2S e il microfono INMP441 con Arduino e ESP32
Strumenti Professionali e Software Avanzati
Nel campo professionale, gli analizzatori di spettro audio raggiungono livelli di sofisticazione elevati, offrendo funzionalità avanzate per analisi precise e complesse.

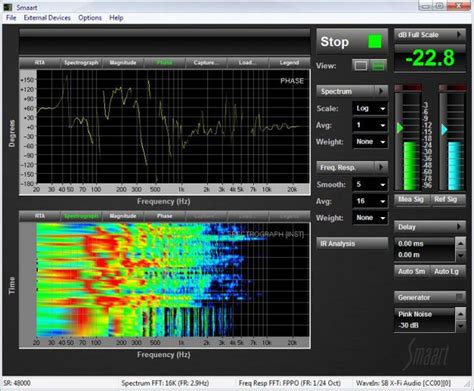

Smaart v8
Smaart v8 è considerato uno dei software più utilizzati per misure audio e analisi acustica. Basato su FFT a canale singolo e doppio, permette di visualizzare il contenuto in frequenza dei segnali, misurare le risposte dei sistemi e prendere decisioni informate sull'allineamento degli impianti audio.
- Multi-canale e Multi-piattaforma: Smaart v8 supporta configurazioni multi-canale e opera nativamente su sistemi operativi Windows e Mac.
- Interfaccia Intuitiva: L'interfaccia utente è progettata per essere chiara e configurabile, consentendo agli utenti di personalizzare la visualizzazione degli elementi di controllo.
- Analisi nel Dominio del Tempo e della Frequenza: Offre strumenti avanzati per l'analisi della risposta all'impulso, inclusa la visualizzazione come Energy Time Curve (ETC) e il calcolo di parametri acustici comuni.
- Session Folder: Un sistema avanzato per l'archiviazione e la gestione dei dati acquisiti durante le sessioni di misura.
- API Integrata: Permette a copie multiple di Smaart v8 di comunicare, abilitando configurazioni distribuite.
Dewesoft FFT Spectrum Analyzer
Gli analizzatori di spettro FFT di Dewesoft sono noti per le loro prestazioni, flessibilità e affidabilità, offrendo un pacchetto completo per l'analisi spettrale.
- Analisi FFT in Tempo Reale: Esegue analisi FFT in tempo reale su un numero illimitato di canali di ingresso.
- Alta Risoluzione: Permette di selezionare la risoluzione delle linee FFT fino a 64k linee o di specificare direttamente la larghezza di banda.
- Media Avanzata: Supporta diverse modalità di media (lineare, di picco, esponenziale) per ottenere risultati stabili.
- Strumenti di Misura: Include cursori e marker avanzati per l'identificazione precisa di frequenze, ampiezze e parametri specifici.
- Rilevamento Guasti Cuscinetti: Utilizza tecniche come l'Envelope Detection per identificare precocemente guasti nei cuscinetti.
- STFT e Full Spectrum FFT: Offre tecniche avanzate come la Short-Time Fourier Transform (STFT) per segnali non stazionari e la Two-Sided Fourier Transform per analisi più approfondite.
- Garanzia e Aggiornamenti: Dewesoft offre una garanzia di 7 anni sui suoi sistemi e aggiornamenti software gratuiti a vita.
Altri Strumenti e Considerazioni
- ADC SA-1 Sound Shaper: Un analizzatore di spettro audio vintage degli anni '80, che dimostra l'importanza dell'ambiente d'ascolto nell'alta fedeltà. Era concepito come strumento complementare agli equalizzatori.
- Scheda Clio: Uno strumento di misura e collaudo per apparecchiature audio, dotato di convertitori di alta precisione e capace di generare segnali di stimolo e rilevare segnali nel dominio del tempo e della frequenza.
- Software ARTA e TrueRTA: Soluzioni più accessibili per l'analisi acustica ambientale, che richiedono una scheda audio per PC e un microfono di misura.
L'utilizzo di un analizzatore di spettro, sia esso un dispositivo hardware dedicato, un software avanzato o una soluzione fai-da-te, fornisce una visione inestimabile del contenuto in frequenza dei segnali audio, abilitando diagnosi precise e ottimizzazioni mirate.
