Il termine "motorino passo passo" può generare confusione quando si parla della gestione del turbo in veicoli come il Toyota Rav4. Spesso, si tende a ricercare un componente specifico con questa denominazione, ma la realtà tecnica dietro l'errore P1251 ("Motore passo passo circ. controllo turbo") è più complessa e coinvolge un sistema integrato di componenti. Questo articolo esplora le cause e le soluzioni legate a questa problematica, basandosi su esperienze dirette e conoscenze tecniche.

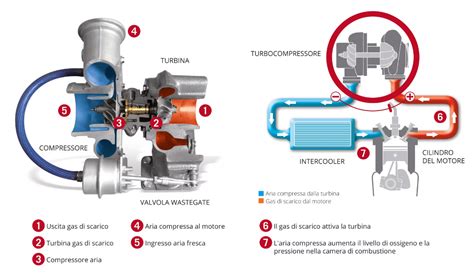

Comprendere il Sistema di Gestione del Turbo nel Rav4
Per i modelli Toyota Rav4, in particolare quelli prodotti intorno al 2005, il sistema di controllo della turbina non impiega un "motorino passo passo" inteso come un attuatore elettrico dedicato esclusivamente alla turbina. I motori elettrici passo passo sono generalmente associati alla capacità di fermarsi in posizioni precise, come potrebbero fare per comandare l'inclinazione delle palette in turbine a geometria variabile. Tuttavia, in questi Rav4, la gestione della pressione del turbo avviene tramite un attuatore a depressione, comandato da una valvola pierburg.
La Turbina a Geometria Variabile e il Suo Controllo
In alcuni modelli di Rav4, la turbina è effettivamente a geometria variabile. Questo significa che le alette all'interno della turbina possono variare la loro inclinazione per ottimizzare il flusso dei gas di scarico e, di conseguenza, la pressione del turbo a diversi regimi del motore. La valvola wastegate, che controlla un alberino, è un componente chiave in questo sistema. Un tubicino che parte dalla valvola wastegate arriva a un sistema di controllo, spesso identificato come una valvola EGR o un componente simile, che governa l'azionamento della wastegate stessa.
Il Ruolo del Sensore di Pressione e del Modulo EGR
Il sensore di pressione della turbina è collegato al modulo EGR, un componente che è possibile smontare e pulire. Se il pistoncino all'interno del modulo EGR scorre bene, la parte meccanica potrebbe essere in ordine. Tuttavia, la parte elettrica del modulo, con la sua connessione in testa, potrebbe non funzionare correttamente, generando problemi.
L'Errore P1251: Cause e Diagnosi
L'errore P1251 è un codice generico che indica un problema nel circuito di controllo del turbo. Questo errore tende a manifestarsi quando si accelera a fondo, suggerendo una difficoltà del sistema nel gestire rapidamente le variazioni di pressione richieste dal motore.
Possibili Fattori Scatenanti:
- Valvola Pierburg: È un componente critico nella gestione della depressione che comanda l'attuatore del turbo. Una valvola pierburg lenta o bloccata può causare un picco di pressione eccessivo nella turbina, portando il motore in modalità di protezione (recovery). La pierburg del Rav4 è nota per non essere facilmente manutenibile internamente, a differenza di altre valvole simili (ad esempio, quelle del Freelander1, che sono ispezionabili e riparabili in caso di blocco).
- Attuatore Geometria Variabile: Se presente, un indurimento o un blocco delle alette della geometria variabile a causa dello sporco può impedire una reazione tempestiva o causare il loro blocco temporaneo. Questo può portare a valori di pressione troppo alti.
- Valvola EGR: Un malfunzionamento della valvola EGR o del suo attuatore può influenzare la gestione del turbo. È fondamentale verificare che il piattello con la molla scorra senza intoppi.
- Manicotti dell'Aspirazione: Un manicotto dell'aspirazione tra turbina e intercooler che si imbocca male, magari a causa di un disallineamento, può causare perdite di pressione o un funzionamento anomalo.
- Problemi di Pulizia della Turbina: Nonostante l'età del veicolo, è considerato difficile che una turbina si sporchi a tal punto da causare problemi gravi con soli 50.000 km percorsi, anche dopo 14 anni. Tuttavia, la pulizia della turbina (in particolare delle alette della geometria variabile) è un'operazione complessa che richiede lo smontaggio del componente e l'uso di attrezzi specifici come un cacciavite torx dinamometrico.
FUNZIONAMENTO TURBO GEOMETRIA VARIABILE TDI E ALTRI ( VNT NOZZLE TURBO) p2563 p2562
Strategie di Risoluzione del Problema
La risoluzione dell'errore P1251 richiede un approccio sistematico, partendo dalle verifiche più semplici.
1. Reset Elettronico
Dopo qualsiasi operazione sui componenti elettronici o meccanici, è consigliabile scollegare la batteria per alcuni minuti e poi ricollegarla. Questo permette di azzerare gli errori e riportare i valori elettronici di gestione del motore ai parametri di fabbrica (stock).
2. Ispezione e Manutenzione dell'EGR
- Rimuovere e verificare l'attuatore EGR: Assicurarsi che il piattello con la molla scorra bene, senza il minimo intoppo.
- Pulizia e lubrificazione: In caso di sporco o difficoltà di scorrimento, rimuovere la parte meccanica, pulirla e lubrificare la parte superiore dove si trova la molla.
3. Controllo dell'Attuatore della Geometria Variabile
Se la turbina è a geometria variabile, è fondamentale verificare il movimento dell'attuatore. L'attuatore deve muoversi liberamente e senza incertezze per garantire una corretta regolazione delle alette. L'indurimento della geometria variabile, dovuto allo sporco che impedisce alle alette di reagire in modo tempestivo, è una causa comune di problemi.
4. Diagnosi della Valvola Pierburg
La valvola pierburg è un elemento chiave. La sua lentezza o blocco può essere la causa di strattoni e successivi stalli del motore. A giri costanti a un'andatura di almeno 2000 giri, quando si preme a fondo l'acceleratore, se la pierburg non rilascia o diminuisce la depressione che richiama l'attuatore del turbo con sufficiente velocità, la turbina può provocare un picco di pressione elevato. Questo si traduce in un piccolo strattone, seguito da uno stallo (il tempo che il turbo impiega per passare dalla sovrappressione alla pressione di esercizio corretta) che toglie piena potenza al motore.
- Test con un tester: Per la pierburg del Rav4, non essendo ispezionabile internamente, l'unica verifica possibile è tramite un tester.
- Costi di sostituzione: Il costo di una nuova valvola pierburg in Toyota si aggira intorno ai 200€.
- Alternative: Alcuni considerano il passaggio a una gestione meccanica indipendente a pressione per evitare i problemi ricorrenti della pierburg originale.
5. Ispezione dei Manicotti di Aspirazione
Un controllo visivo e manuale dei manicotti dell'aspirazione tra la turbina e l'intercooler può rivelare disconnessioni o imbocchi errati che potrebbero compromettere la tenuta e il corretto flusso d'aria.
6. Valutazione della Pulizia della Turbina
Se tutti gli altri tentativi non portano a risultati, e l'ipotesi di una geometria variabile bloccata persiste, si può considerare lo smontaggio e la pulizia della turbina. Questa è un'operazione complessa e laboriosa. Per la pulizia, è possibile trovare video esplicativi che mostrano il processo. È essenziale procurarsi gli strumenti adeguati, come un cacciavite torx dinamometrico, per serrare le viti della turbina ai valori corretti. Prima di intraprendere questa operazione, è consigliabile controllare anche lo scarico.
Considerazioni Finali
Sebbene il termine "motorino passo passo" possa essere fuorviante, l'errore P1251 nel Toyota Rav4 del 2005 è un problema risolvibile. La chiave è una diagnosi accurata e un approccio metodico alla risoluzione, tenendo conto delle specificità del sistema di gestione del turbo di questo modello, che si affida principalmente a un attuatore a depressione e alla valvola pierburg, spesso supportati da una turbina a geometria variabile e un modulo EGR interconnesso. La condivisione di esperienze e schemi tecnici, anche se non sempre immediatamente disponibili, è fondamentale per aiutare altri proprietari di veicoli con problemi simili.
