Nel vasto mondo della meccanica e dell'ingegneria, il termine "anelli frizione multipla" può riferirsi a diverse componenti con funzioni distinte ma ugualmente cruciali. Dall'assemblaggio di strumenti come le chiavi a percussione ai complessi sistemi di trasmissione di veicoli come le motociclette, gli anelli di frizione giocano un ruolo fondamentale nell'assicurare la corretta funzionalità, sicurezza e durabilità dei meccanismi. Questo articolo esplorerà le diverse accezioni di "anelli frizione multipla", analizzando il loro funzionamento, le varie tipologie e le applicazioni specifiche in cui vengono impiegati.
Anelli di Frizione negli Avvitatori a Impulsi: Sicurezza e Versatilità
Quando si selezionano strumenti come una chiave a percussione, si incontrano spesso due tipi principali di sistemi di ritenzione dell'invasatura: il sistema a perno e il sistema ad anello di frizione. Questi sono due metodi utilizzati per fissare le bussole sull'attacco quadro degli avvitatori a impulsi. Entrambi hanno lo stesso scopo di base: mantenere la bussola saldamente in posizione durante l'uso.
Il sistema ad anello di attrito, noto anche come "pig ring", utilizza un anello metallico attorno al driver. Questo sistema consente di sostituire le bussole più rapidamente. Offre una presa sufficientemente sicura per la maggior parte delle attività quotidiane, ma non è così stretto come il Pin Detent. Le chiavi a impulsi sono progettate per combinare potenza e versatilità, e la scelta tra il sistema Pin Detent e il sistema Friction Ring dipende dall'ambiente di lavoro e dalle priorità. Il sistema Friction Ring, in particolare, consente cambi di bussola più rapidi e senza attrezzi, rendendolo perfetto per un uso generico o frequente, dove la velocità di cambio utensile è un fattore critico.
Le Frizioni nei Veicoli: Il Cuore della Trasmissione
La frizione è un componente fondamentale della moto, e più in generale di molti veicoli. Avviare il motore o muoversi senza un dispositivo che permetta ad albero motore e trasmissione di accoppiarsi nei giusti tempi e nelle corrette modalità sarebbe infatti impossibile, ed è qui che entra in gioco la frizione. Questo meccanismo permette di collegare e scollegare gradualmente il motore dalla trasmissione, consentendo il cambio di marcia e la partenza da fermo.
Funzionamento Generale della Frizione
Il principio di funzionamento di una frizione è basato sull'attrito. Quando la leva della frizione è in posizione di riposo, le molle elicoidali spingono lo “spingi-disco” e, così facendo, il disco collegato all’albero motore è in contatto solidale con quello della trasmissione. Questo significa che la potenza del motore viene trasferita alla trasmissione. Quando la leva viene tirata, lo “spingi-disco” viene tirato indietro e le molle si comprimono: così il disco collegato all’albero motore si stacca da quello della trasmissione. A questo punto, il motore gira liberamente senza trasferire coppia alla trasmissione.
L'opposto avviene in fase di rilascio della leva: i dischi dell’albero motore vanno in contatto con i dischi frizione e, grazie al giusto dosaggio della leva della frizione, l’accoppiamento tra le due parti meccaniche avviene in maniera graduale. Infatti, mano a mano che i dischi si avvicinano, l’attrito tra le parti aumenta e la frizione inizia a ruotare. Una volta che la frizione (fissata alla trasmissione) raggiunge la stessa velocità dei dischi fissati all’albero motore, si può dire che è terminata la fase di slittamento. A questo punto l’unità diventa un corpo unico e il movimento delle parti viene trasferito tramite la trasmissione (catena, cardano o cinghia) alla ruota posteriore e la moto inizia a muoversi.

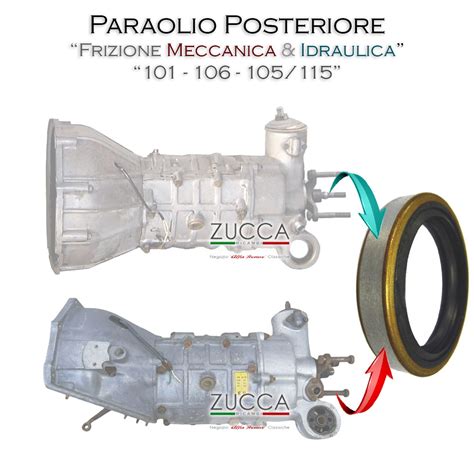

Frizioni a Comando Meccanico e Idraulico
Per agganciare e sganciare la trasmissione dal motore, si utilizza appunto la leva che si trova sul lato sinistro del manubrio (o il pedale nel caso delle auto). La differenza tra i vari tipi di frizione risiede spesso negli organi di comando.
Nelle frizioni meccaniche, la leva sul manubrio tira un filo d'acciaio per azionare le leve che muovono lo spingidisco. Questo sistema è relativamente semplice e robusto. Se il comando di una frizione perfettamente a punto risulta troppo duro per i propri gusti, non c'è molto da fare, poiché si tratta di una caratteristica su cui non si può intervenire tramite regolazioni presenti sulla moto. L’unica soluzione, che riguarda però solo le frizioni con comando a cavo, è la possibilità di montare un demoltiplicatore della frizione. Si tratta di un kit meccanico che si inserisce tra il cavo della frizione e la leva e permette di ridurre lo sforzo di estensione della frizione.
Nelle frizioni idrauliche, tirando la leva si aziona un’apposita pompa, mettendo in pressione il liquido che fa muovere un piccolo stantuffo detto attuatore, il quale preme sullo spingidisco allontanandolo dai dischi. La frizione viene azionata idraulicamente e il movimento del pedale viene trasferito alla pompa primaria (di comando) situata direttamente sotto il pedale. Durante la fase di manutenzione, è solitamente necessario controllare il liquido idraulico e sostituirlo in caso abbia raggiunto la massima vita di esercizio.
Cuscinetto Reggispinta Idraulico (CSC)
Il cuscinetto reggispinta idraulico rappresenta un'evoluzione nella gestione del disinnesto. Si tratta del modo più semplice per la gestione del disinnesto, grazie alla combinazione di vari componenti separati (la forcella, la pompa, il manicotto, il cuscinetto) in un unico dispositivo. Il cuscinetto reggispinta idraulico deve essere montato direttamente sul cambio e, avendo ridotto il numero di componenti, il sistema risulta meno soggetto, rispetto ai sistemi tradizionali, a vibrazioni e strappi in fase di avviamento.
I cuscinetti reggispinta sono autocentranti e si possono regolare radialmente di circa 1,5 mm; questo permette di compensare le tolleranze di allineamento tra la molla a diaframma e la superficie di contatto con essa del cuscinetto reggispinta. Grazie al precarico, il cuscinetto rimane sempre a contatto con la molla a diaframma e la velocità del cuscinetto è sempre pari alla velocità della frizione.Quando sostituire il reggispinta? Il sistema è complesso e i suoi componenti non sono riparabili; in molti casi, non è possibile neanche valutare se un componente ha subito un grave danno di usura, senza smontarlo.
Note importanti per l’uso e il montaggio del CSC: è necessario osservare le istruzioni per l'installazione e per l'uso del produttore del veicolo, nonché le avvertenze di sicurezza! Tutti gli interventi devono essere eseguiti da personale professionale qualificato. Depositi di sporco all’esterno della guida del pistone del reggispinta idraulico possono compromettere il labbro di tenuta; durante la fase di compressione del pistone, la superficie di scorrimento risulta esposta ai detriti. I danni del reggispinta idraulico sono spesso il risultato di errori di montaggio: il pedale della frizione non deve essere attuato quando si smonta la frizione e il cambio con un circuito idraulico chiuso - se ciò si verifica, il pistone del reggispinta idraulico viene spinto troppo avanti. Il metodo di fissaggio dello spingidisco al volano ha un forte impatto sulle caratteristiche funzionali del sistema frizione, in particolare per quelli con regolazione automatica, e sulle prestazioni e durata del CSC (carichi e altezza). Gli errori di montaggio danneggiano il CSC e fanno decadere la garanzia.
Tra gli errori di montaggio più comuni troviamo:
- Extra corsa: in caso di errore di montaggio o sfiato del sistema, il CSC potrebbe lavorare in extra corsa, causando un funzionamento anomalo.
- Liquido non corretto: l'impianto idraulico della frizione deve assolutamente essere riempito solo con liquido idoneo. Non utilizzare olio minerale, poiché potrebbe danneggiare i componenti interni.
- Contaminazione: la contaminazione sull’albero, proveniente da operazioni di smontaggio e rimontaggio, può causare occasionali perdite per l’accumulo di sporcizia lato cambio o sull’O-Ring di tenuta dell’alloggiamento campana.
Spurgo frizione Idraulica😎 a modo mio!!😂
Tipi di Frizioni in Campo Motociclistico
In campo motociclistico esistono frizioni a bagno d’olio e a secco. Entrambi i tipi sono diffusi sulle moto.
Frizioni a Disco Singolo
Il funzionamento è quello visto in generale per una frizione. Il principale vantaggio è la semplicità costruttiva e progettuale, visto che abbiamo un solo disco, mentre il limite maggiore è costituito dagli ingombri. Per questo motivo, sono meno comuni nelle moto moderne che richiedono soluzioni compatte.
Frizioni Multi-Disco

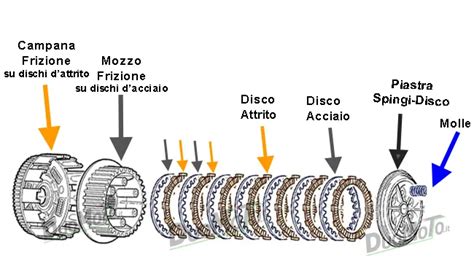

È probabilmente il tipo più usato sulle moto. Permette in poco spazio di trasmettere una grande quantità di coppia suddividendola tra i diversi dischi. A dischi vincolati all’albero condotto (quello che va al cambio) si alternano dischi vincolati alla campana (in presa con l’albero motore); tutti i dischi possono muoversi assialmente; una serie di molle elicoidali assicura la forza premente sullo spingidisco che in pratica agisce contemporaneamente su tutti i dischi. La forza premente unita alla superficie di attrito totale dei dischi determina la massima coppia trasmissibile. Questo design ottimizza lo spazio e consente una gestione efficiente della potenza. La coppia trasmessa da una frizione è direttamente dipendente dalla forza che la molla a diaframma può caricare sul disco frizione in contrapposizione al volano. Il guidatore deve quindi essere in grado di fornire la stessa forza per poter disinnestare la frizione.
Frizioni Centrifughe
Viene generalmente impiegata negli scooter, dotati di trasmissione automatica. Molto simile alla frizione “tradizionale”, è composta da una campana che si collega rigidamente alla trasmissione finale, generalmente a ingranaggi. Il meccanismo interno è composto a sua volta da ganasce e ruota liberamente all’interno della campana. La frizione è collegata tramite cinghia al “variatore”, collegato a sua volta all’albero motore. Questo tipo di frizione si attiva e disattiva in base alla velocità di rotazione, permettendo un funzionamento automatico.
Frizioni Antisaltellamento
È un tipo di frizione impiegata generalmente nelle moto sportive, ed è in grado di evitare il bloccaggio della ruota posteriore in fase di staccata, quando si scalano le marce. Durante il cambio di marcia il sistema funziona normalmente, quando invece si scala in staccata l’aderenza della gomma può trasmettere un po’ di coppia al motore, il contrario di quello che accade normalmente (è il motore a trasmettere la coppia alla ruota) portando al bloccaggio della ruota. Nei sistemi antisaltellamento la forza di trascinamento sviluppata dalla gomma fa azionare un sistema formato da una ruota dentata e delle sferette che si muovono su piani inclinati, che permette di far slittare parzialmente la frizione per evitare il blocco della ruota.
Usura e Manutenzione della Frizione
Capita, o capitava spesso, di sentire parlare di “frizione bruciata”. La causa può risiedere in un eccessivo sforzo o in un impiego non corretto: la frizione è una delle protagoniste di ogni partenza da fermo e di qualsiasi cambio di velocità. Sottoponendola a un impiego gravoso, come per esempio ripetute partenze in salita, continue accelerazioni da fermo, guida a bassissima velocità o a “filo di gas” si rischia di ridurre di molto la sua vita. Anche procedere con la “frizione in mano” sottopone la stessa a uno sforzo gravoso, ma ci sono dei distinguo da fare: nella guida sportiva o in fuoristrada, la modulazione del comando della frizione è una vera e propria tecnica, per cui non è possibile fare un discorso che vale per tutti i casi.
I dischi con il tempo si consumano, per capire quando è il momento di sostituirli basta ascoltare il propulsore sotto sforzo: se in accelerazione - dopo un brusco colpo dato al gas, magari in salita - il motore sale di giri immediatamente, ma la frizione “attacca” successivamente e c'è quindi un ritardo di risposta tra il comando del gas e l’incremento della velocità, bisogna far controllare ed eventualmente sostituire la frizione. Al contrario, la frizione può anche risultare incollata, cioè non più in grado di separare motore e trasmissione. Capita spesso quando la moto resta ferma a lungo; se la frizione non stacca più, il problema non dipende necessariamente da un danno alla frizione ma potrebbe essere risolvibile con una semplice regolazione.
Regolazione della Frizione
La regolazione della frizione è un'operazione semplice ma fondamentale per garantire il corretto funzionamento e la lunga vita di questo componente. Dalla leva della frizione parte il cavo, alloggiato nella sua guaina. Nel punto di attacco ci sono una grossa rotella e un comando zigrinato. Per cominciare bisogna allentare la rotella, che è solo un fermo. A quel punto si può agire sull’estremità zigrinata della guaina. Il movimento è molto semplice: avvitando la guaina verso la leva, il punto di attacco della frizione si avvicina alla manopola; svitandola, il cavo si tende e il punto di attacco si allontana. Tutte le moto hanno una seconda filettatura vicino al motore, che funziona nello stesso modo e che si può usare quando quella al manubrio è arrivata al limite.
Spurgo frizione Idraulica😎 a modo mio!!😂
Anelli di Tenuta e O-Ring: Componenti Essenziali per la Sigillatura
Oltre ai sistemi di frizione veri e propri, il termine "anelli" può riferirsi anche a componenti di tenuta, cruciali in molti assemblaggi meccanici per prevenire perdite e distribuire carichi.
Anelli di Tenuta (DIN 7603)
Gli anelli di tenuta sono elementi meccanici progettati per alloggiare dadi e teste dei bulloni. Dalla struttura circolare e piatta, gli anelli di tenuta DIN 7603 sono principalmente usati come distanziatori negli assemblaggi meccanici e distribuiscono il carico in maniera omogenea su una vasta superficie. Sono disponibili in diversi materiali:
- Anelli in rame: si tratta di elementi dotati di un’altissima resistenza alla corrosione. Questi prodotti vengono sottoposti ad uno speciale trattamento di preriscaldamento che, ammorbidendo il metallo, permette di inserirli con più facilità nelle aree irregolari degli assemblaggi, garantendo una sigillatura efficace.
- Anelli in alluminio: come per i prodotti in rame, anche questa seconda tipologia è applicabile in svariati settori ed è resistente alla corrosione. La scelta dell’anello giusto dipenderà quindi dalla destinazione finale e dal tipo di assemblaggio. Questi prodotti risultano leggeri, resistenti alla corrosione e più duraturi rispetto ad un elemento in gomma.
Dalle officine di riparazione, alla manutenzione di macchinari industriali fino alle società dedicate al trasporto unico, gli anelli forniscono resistenza e solidità anche nelle applicazioni più difficoltose.
O-Ring

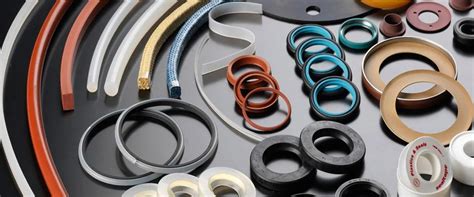

Al fine di scegliere il prodotto migliore, è importante scegliere quello della giusta dimensione e misura. Le misure di un o-ring risultano dal valore della sezione trasversale (Cross section) e dal diametro interno (Inside diameter). Infatti, le guarnizioni sono anelli di gomma, di elastomero, che vengono utilizzati in meccanica come sigilli o, per l’appunto, come guarnizioni. La loro funzione è quella di creare una tenuta stagna tra due superfici, prevenendo la fuoriuscita di fluidi o gas.
