L'anello di tenuta della frizione in una motocicletta, e in particolare per modelli come la Suzuki DR 650, è un componente di vitale importanza che assicura il corretto funzionamento del sistema di trasmissione. Sebbene possa sembrare un elemento minore, la sua efficienza è fondamentale per prevenire perdite di fluidi e per mantenere le prestazioni ottimali del motore e della frizione. Una comprensione approfondita della sua funzione, dei materiali con cui è realizzato e della sua corretta installazione è essenziale per qualsiasi proprietario o meccanico che desideri garantire la longevità e l'affidabilità della propria moto.
Funzione e Importanza dell'Anello di Tenuta Frizione
L'anello di tenuta della frizione, spesso indicato anche come paraolio, ha il compito principale di sigillare l'albero della frizione, impedendo all'olio motore di fuoriuscire dal carter e di contaminare il disco della frizione. L'olio sulla frizione può causare slittamenti, riducendo l'efficienza della trasmissione di potenza dal motore alla ruota posteriore e compromettendo seriamente le prestazioni della moto.
Oltre a prevenire le perdite di olio, l'anello di tenuta protegge anche il sistema della frizione dall'ingresso di contaminanti esterni come polvere, sporco e acqua, che potrebbero danneggiare i componenti interni e accelerare l'usura. La sua integrità è quindi direttamente correlata alla durata della frizione e alla fluidità del cambio marcia. Un anello di tenuta difettoso può portare a una serie di problemi, dal semplice imbrattamento del garage con macchie d'olio a un deterioramento significativo delle prestazioni della moto, rendendo necessaria una sostituzione tempestiva.
Materiali e Caratteristiche Costruttive
La scelta dei materiali per la realizzazione degli anelli di tenuta è cruciale per la loro efficacia e durata. Questi componenti devono resistere a condizioni operative estreme, inclusi attriti elevati, temperature fluttuanti, contatto costante con oli e fluidi corrosivi e variazioni di pressione. Le guarnizioni, in generale, e gli anelli di tenuta in particolare, spesso impiegano materiali di alta qualità come la fibra, la carta tecnica o i compositi rinforzati.
La fibra è un materiale comune per la sua resilienza e capacità di conformarsi alle superfici, creando una sigillatura efficace. La carta tecnica, spesso trattata con resine per aumentarne la resistenza, offre un buon compromesso tra costo e prestazioni. I compositi rinforzati, d'altra parte, sono formulazioni avanzate che combinano polimeri con fibre o altri materiali per ottenere una resistenza superiore a calore, idrocarburi e pressioni elevate. Questi materiali garantiscono un'eccellente resistenza agli idrocarburi, essenziale per prevenire il deterioramento causato dall'olio motore, e al calore, che può essere significativo all'interno del motore. La capacità di resistere alle variazioni di pressione è altrettanto importante, poiché il sistema motore-frizione è soggetto a cambiamenti dinamici di pressione che potrebbero compromettere la tenuta se il materiale non fosse adeguatamente robusto.
Ogni guarnizione o anello di tenuta è tagliato con cura per garantire un posizionamento preciso e una tenuta omogenea su tutta la superficie di contatto. Questa precisione nella fabbricazione è vitale per prevenire punti deboli dove potrebbero verificarsi perdite. La conformità agli standard OEM (Original Equipment Manufacturer) è un indicatore della qualità di questi componenti, assicurando che siano stati progettati per integrarsi perfettamente con le specifiche del motore della Suzuki DR 650.
La Gamma Centauro e la Loro Applicazione
I giunti di carter Centauro, e per estensione i loro anelli di tenuta, sono progettati per offrire una tenuta affidabile e duratura tra i semicarter del motore, impedendo qualsiasi perdita d'olio o infiltrazione di polvere. Sebbene il riferimento specifico sia ai giunti di carter, i principi di progettazione e i materiali di alta qualità si applicano anche agli anelli di tenuta, inclusi quelli per la frizione.
smontaggio frizione Guzzi v35
Realizzati con una precisione ottimale, garantiscono una perfetta compatibilità con i motori a 2 tempi e 4 tempi, che si tratti di moto da strada, enduro o motocross. La Suzuki DR 650, essendo una moto enduro/dual-sport, beneficia di componenti progettati per resistere alle sollecitazioni tipiche di queste discipline, come vibrazioni intense e condizioni ambientali variabili. La gamma Centauro si distingue per l'uso di materiali di alta qualità, come precedentemente menzionato, che garantiscono un'eccellente resistenza al calore, agli idrocarburi e alle variazioni di pressione. Questo li rende ideali per le operazioni di revisione o manutenzione del basamento e, per estensione, per la sostituzione degli anelli di tenuta della frizione.
Utilizzando prodotti come quelli della gamma Centauro, è possibile ripristinare le prestazioni originali del motore e della frizione, garantendo al contempo un'affidabilità a lungo termine. La loro progettazione risponde agli standard OEM, offrendo un montaggio semplice, sicuro e senza modifiche. Questo è particolarmente vantaggioso per i meccanici e gli appassionati che desiderano eseguire la manutenzione in modo efficiente e senza la necessità di adattamenti complessi.
Sintomi di un Anello di Tenuta Frizione Difettoso sulla Suzuki DR 650
Riconoscere i sintomi di un anello di tenuta della frizione difettoso è il primo passo per prevenire danni maggiori e per mantenere la propria Suzuki DR 650 in perfette condizioni. Il sintomo più evidente è la presenza di perdite d'olio visibili. Queste perdite possono manifestarsi come macchie d'olio sotto la moto quando è parcheggiata o come residui oleosi intorno al coperchio del carter o dell'alloggiamento della frizione. È importante distinguere tra una perdita dall'anello di tenuta della frizione e altre possibili fonti di perdite d'olio, come la guarnizione del coperchio della valvola o il tappo di scarico dell'olio.

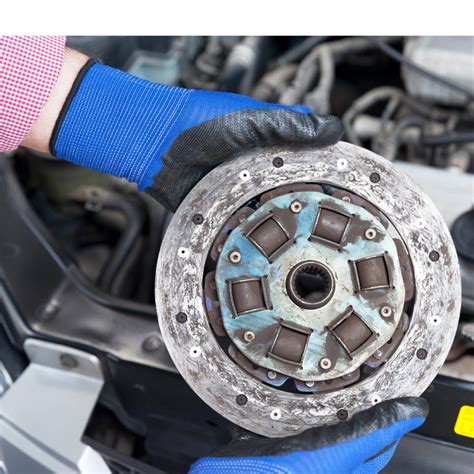

Un altro sintomo significativo è lo slittamento della frizione. Se l'olio riesce a passare attraverso un anello di tenuta difettoso e a raggiungere i dischi della frizione, ridurrà l'attrito necessario per un accoppiamento efficace. Questo si traduce in una sensazione di "frizione che slitta", dove il motore sale di giri ma la moto non accelera proporzionalmente. Questo slittamento è particolarmente evidente durante le accelerazioni brusche o quando si affrontano salite. Nel tempo, lo slittamento può causare il surriscaldamento e l'usura prematura dei dischi della frizione, rendendo necessaria una sostituzione costosa.
In alcuni casi, un anello di tenuta gravemente danneggiato potrebbe anche permettere l'ingresso di acqua o detriti nel carter, compromettendo la lubrificazione degli altri componenti interni e portando a un'usura accelerata. Sebbene meno comune, un rumore anomalo proveniente dall'area della frizione, come un fischio o un leggero fruscio, potrebbe occasionalmente indicare un problema legato alla tenuta, anche se di solito questi rumori sono più spesso associati a cuscinetti usurati o a problemi meccanici più complessi.
Processo di Sostituzione dell'Anello di Tenuta Frizione
La sostituzione dell'anello di tenuta della frizione sulla Suzuki DR 650 è un'operazione che richiede precisione e una certa familiarità con la meccanica motociclistica. Sebbene sia possibile eseguirla in autonomia con gli strumenti e le conoscenze adeguate, in caso di incertezza è sempre consigliabile rivolgersi a un meccanico professionista.
Il processo tipicamente inizia con lo scarico dell'olio motore, per evitare perdite durante lo smontaggio. Successivamente, è necessario rimuovere il coperchio del carter lato frizione. Questo passaggio può variare leggermente a seconda dell'anno di produzione del modello DR 650, ma generalmente comporta lo svitamento di una serie di bulloni per accedere all'interno.

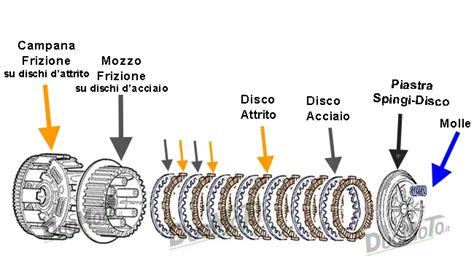

Una volta rimosso il coperchio, si avrà accesso al pacco frizione. Spesso è necessario rimuovere l'intero pacco frizione, inclusi i dischi, le molle e il piatto spingidisco, per accedere all'albero della frizione e all'anello di tenuta. È fondamentale tenere traccia dell'ordine e dell'orientamento di ogni componente durante lo smontaggio per garantire un corretto rimontaggio.
L'anello di tenuta vecchio viene quindi rimosso con cautela, spesso utilizzando un estrattore specifico o un cacciavite a punta piatta, facendo attenzione a non danneggiare l'albero o l'alloggiamento. Prima di installare il nuovo anello di tenuta, è essenziale pulire accuratamente l'area e ispezionare l'albero per eventuali segni di usura o danneggiamento che potrebbero compromettere la tenuta del nuovo componente.
Il nuovo anello di tenuta deve essere installato con estrema precisione. Spesso si utilizza un utensile di installazione specifico per spingere l'anello in posizione in modo uniforme, evitando che si pieghi o si danneggi. È comune applicare un leggero strato di olio motore sul bordo interno del nuovo anello prima dell'installazione per facilitare lo scorrimento e prevenire l'usura iniziale.
Una volta installato il nuovo anello di tenuta, si procede al rimontaggio del pacco frizione e del coperchio del carter, serrando i bulloni alle coppie di serraggio specificate dal manuale di servizio della Suzuki DR 650. Infine, si riempie il motore con l'olio motore fresco del tipo e della quantità raccomandati dal produttore.
Manutenzione Preventiva e Consigli
La manutenzione preventiva è fondamentale per prolungare la vita dell'anello di tenuta della frizione e del sistema della frizione in generale. Un punto cruciale è l'uso di olio motore di alta qualità e la sua sostituzione regolare secondo gli intervalli raccomandati dal produttore. L'olio vecchio o di scarsa qualità può deteriorarsi più rapidamente, perdendo le sue proprietà lubrificanti e protettive, il che può stressare gli anelli di tenuta.
È inoltre consigliabile ispezionare visivamente l'area della frizione e il basamento periodicamente per individuare eventuali segni precoci di perdite d'olio. Intervenire tempestivamente su una piccola perdita può prevenire danni maggiori e costi di riparazione più elevati. Durante i controlli di manutenzione generale, è utile verificare anche lo stato degli altri componenti della frizione, come la leva, il cavo e i dischi, per assicurarsi che tutto il sistema funzioni in modo armonioso.
Un altro aspetto da considerare è lo stile di guida. Una guida eccessivamente aggressiva, con continue "sfrizionate" o un uso improprio della frizione, può aumentare il calore e lo stress sul sistema, inclusi gli anelli di tenuta. Un approccio di guida più fluido e attento può contribuire a ridurre l'usura dei componenti.
Quando si acquista un anello di tenuta di ricambio per la Suzuki DR 650, è consigliabile optare per ricambi di qualità OEM o equivalenti di marchi affidabili come Centauro. Sebbene i ricambi economici possano sembrare un affare, la loro minore durata o la scarsa precisione di fabbricazione possono portare a guasti prematuri e alla necessità di ripetere l'intervento, con un dispendio maggiore di tempo e denaro nel lungo periodo. La compatibilità con i motori a 2 tempi e 4 tempi e la resistenza a calore, idrocarburi e variazioni di pressione sono caratteristiche fondamentali che non dovrebbero essere sottovalutate nella scelta del ricambio.
