Tra i numerosi componenti di un motore, ne spicca uno di cui talvolta sottovalutiamo l’importanza: la valvola Wastegate. Spesso collegata all’EGR, questo elemento riveste un ruolo di grande rilievo nella regolazione della pressione nei motori sovralimentati. Il suo nome deriva dall’inglese, letteralmente "waste", rifiuti, e "gate", cancello. Come facilmente intuibile, è la valvola che opera come porta di fuoriuscita per i gas di scarico nei motori endotermici turbocompressi. Ne regola infatti la pressione attraverso un meccanismo on-off, che permette ai gas di scarico di bypassare la turbina; non a caso è chiamata anche valvola di bypass.
Definizione e Scopo Primario della Wastegate
Nella pratica, la valvola Wastegate consiste in una valvola di sfogo del gas di scarico, il cui scopo principale è regolare la pressione all’interno del turbocompressore. Questa valvola limita la quantità di gas che arriva alla turbina, evitando che il turbocompressore raggiunga pressioni troppo elevate e danneggi il motore. Un carter turbina di piccole dimensioni permette infatti di far girare forte il turbo sin dai giri motore più bassi. Ovviamente, quando agli alti regimi il motore espelle una notevole quantità di gas, il carter turbina stretto diventa una strozzatura che impedisce al motore di salire di giri ed al tempo stesso fa ruotare troppo forte l’alberino del turbo. In tal caso, il problema viene risolto munendo il carter turbina della valvola wastegate, comandata da un attuatore.

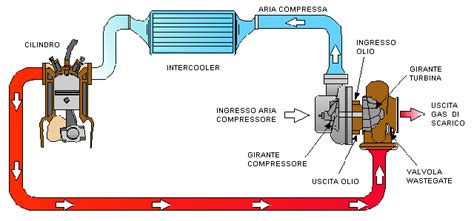

Principi di Funzionamento: Bypassare la Turbina
Quando i gas che fuoriescono dal turbocompressore vengono deviati dalla valvola wastegate verso la marmitta, e quindi verso l’esterno, il turbo diminuisce il suo regime di rotazione e si riduce la sovralimentazione. Senza questa valvola, nel momento dell’accelerazione, l’aumento di velocità causerebbe un eccessivo innalzamento della pressione, che potrebbe portare il motore al collasso. In sostanza, la valvola wastegate opera per far sì che la velocità di rotazione della turbina non superi i limiti definiti in fase di progettazione del mezzo.
L'ulteriore sovralimentazione farebbe aumentare ulteriormente la velocità della turbina. In altre parole, verrebbe a crearsi una retroazione positiva che porterebbe a valori di pressione (e velocità di rotazione della turbina stessa) troppo elevati per essere sopportati dal motore. La valvola wastegate è un dispositivo fondamentale per il corretto funzionamento del gruppo turbocompressore e del motore. Essa permette al compressore di lavorare a regimi di rotazione ottimali, evitando di sollecitare meccanicamente e termicamente in modo eccessivo tutti gli organi meccanici. Se la valvola fosse assente, durante la fase di accelerazione il gruppo turbocompressore continuerebbe ad aumentare la sua velocità di rotazione e la temperatura, causando una rottura o nel turbo o nel motore.
spiegazione wastegate e n75 turbo k04
Tipologie di Valvole Wastegate: Interne ed Esterne
Esistono due principali tipologie di valvole Wastegate, riconducibili a Wastegate interne e Wastegate esterne.
Wastegate Interna
La Wastegate interna è integrata nel corpo del turbocompressore. È una soluzione più economica e compatta, spesso presente nei veicoli di produzione in larga scala. È più compatta, ha un costo inferiore e risulta di facile installazione, ma ha una minore efficienza in termini di “sfogo” dei gas di scarico e quindi di prestazioni. La Wastegate interna è integrata direttamente nel corpo del turbocompressore dal costruttore e rappresenta la soluzione più comune nei veicoli di serie.
Wastegate Esterna
La Wastegate esterna, invece, è un componente separato che viene installato sul collettore di scarico, solitamente nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. Questa soluzione permette l’utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico. Le valvole di by-pass (un altro nome per la wastegate esterna) vengono montate quando, nella versione di serie o dopo una profonda elaborazione, vengono utilizzate elevate pressioni di esercizio. Tali valvole hanno il compito di aprirsi e dare sfogo al picco di pressione che si viene a creare nel collettore di aspirazione quando si chiude repentinamente il gas.
Composizione e Meccanismi di Azionamento
Mentre l’aspetto e la composizione di un turbo sono piuttosto standard, la valvola wastegate può presentare differenze di costruzione o azionamento. Essa è solitamente collocata accanto alla chiocciola del turbocompressore e può essere azionata a livello meccanico, pneumatico o elettronico.
Azionamento Pneumatico
Nel caso dell’azionamento pneumatico, la valvola è comandata da un tubo connesso al lato compressore. Superato il limite di attenzione, la pressione interna del compressore vince la resistenza di una molla posta all’interno della valvola, provocandone l’apertura. La valvola wastegate è azionata da un attuatore che può essere pneumatico (con all’interno una molla con una determinata resistenza). Nel primo caso, la pressione è rilevata tramite un condotto idraulico collegato direttamente al compressore che, raggiunta una certa pressione, vince la resistenza della molla e apre la valvola.
Gli attuatori pneumatici possono sviluppare perdite nelle membrane o nelle tubazioni, riducendo la forza effettiva di apertura o chiusura. Per ovviare a questo problema, ci si deve attivare per il controllo dei collegamenti e dei tubi pneumatici.
Azionamento Elettronico
Nei motori moderni, la centralina elettronica (ECU) monitora costantemente numerosi parametri come il regime del motore, la temperatura dell’aria, la posizione dell’acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi. Nei sistemi avanzati, il controller elettronico dedicato (boost controller) consente regolazioni dinamiche della pressione in base alle condizioni di utilizzo. Un guasto del sensore di pressione nelle Wastegate elettroniche può causare malfunzionamenti casuali o regolazione imprecisa della pressione turbo, spesso con spie di errore sul cruscotto a causa del sensore in avaria o di un guasto nei collegamenti del cablaggio.
Materiali Costruttivi e Variazioni
I materiali costruttivi variano in base all’applicazione: acciaio inossidabile per le versioni stradali, leghe speciali resistenti alle alte temperature per le applicazioni racing. La scelta dei materiali diventa fondamentale: wastegate in acciaio inox o Inconel garantiscono resistenza alle temperature elevate nelle applicazioni più spinte.
Esistono diverse tipologie di valvola: le più diffuse e pratiche sono quelle a sportello, mentre quelle a fungo sono molto utilizzate per auto sportive o da corsa.
L'Evoluzione Tecnologica e il Controllo Elettronico
L’evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica. Nei motori moderni, la centralina elettronica (ECU) monitora costantemente numerosi parametri come il regime del motore, la temperatura dell’aria, la posizione dell’acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi.
La riprogrammazione della centralina motore permette di ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware. Una rimappatura professionale deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità.
Turbocompressori a Geometria Variabile (VGT)
I turbocompressori a geometria variabile (VGT) rappresentano un’evoluzione ulteriore, dove l’inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale. Questo sistema permette di ottimizzare l'efficienza del turbo su un'ampia gamma di regimi motore, migliorando la risposta e riducendo il turbo lag.
Problematiche Comuni e Diagnosi
I problemi alla wastegate rappresentano una delle cause più frequenti di malfunzionamento nei sistemi turbo.
Bloccaggio della Valvola
Una wastegate bloccata in posizione chiusa provoca un pericoloso aumento della pressione di sovralimentazione, causando potenzialmente detonazione e danni al motore. Al contrario, se bloccata aperta, la pressione del turbo non raggiunge il livello desiderato. Il bloccaggio può essere causato dall’accumulo di carbonio e detriti sui componenti interni, specialmente in motori che bruciano olio o hanno un sistema di scarico sporco. L’usura della valvola o dell’attuatore, dovuta all’alta temperatura e alla pressione continua, può anch’essa causare il bloccaggio.
Per far fronte a queste problematiche, è necessario rivolgersi a tecnici esperti. Nelle auto moderne, la valvola wastegate è gestita dalla centralina e può dunque essere modificata a seconda delle esigenze oppure sostituita. È necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici.
Usura delle Molle e degli Attuatori
L’usura della molla nell’attuatore è un altro difetto comune: un attuatore con una molla debole o danneggiata causerà un’apertura prematura o tardiva della wastegate, con conseguente sovra- o sotto-pressione. Le cause principali sono lo stress continuo dovuto alle variazioni di temperatura e pressione e/o l’uso di molle di bassa qualità. Se il guasto è dovuto all’attuatore, elettronico o pneumatico che sia, la wastegate può aprirsi o chiudersi in modo irregolare, causando variazioni di pressione non volute.
Sovrappressione e Sottopressione
In caso di problemi di sovrappressione, con la pressione del turbo che continua a crescere oltre il limite impostato (soprattutto a regimi di giri elevati), il difetto potrebbe essere legato alla dimensione della wastegate inadeguata, in quanto potrebbe essere troppo piccola per sfogare tutto il gas di scarico necessario, causando accumulo di pressione. Oltre alle dimensioni fisiche della valvola, la sovrappressione può essere causata anche da una configurazione dello scarico o da modifiche che aumentano il flusso di gas oltre la capacità di gestione della wastegate.
Quando invece si verificano picchi improvvisi di pressione turbo oltre il livello impostato, i problemi possono essere dovuti alla lentezza dell’attuatore nel rispondere ai cambi di pressione (specialmente nel caso di quelli pneumatici) oppure anche qui ad un impianto di scarico modificato che induce un flusso di gas troppo elevato per il sistema wastegate. Come soluzioni applicabili, potrebbe essere utile installare un regolatore di pressione turbo più reattivo.
Rumori e Sibilo
Rumori “sospetti” e sibili provenienti dalla zona della wastegate possono essere sintomo di un errato allineamento della wastegate o dell’attuatore, o altri danni ai componenti interni. È opportuna in questo caso la verifica del montaggio e dei collegamenti.
La diagnosi di questi problemi richiede strumentazione specifica come manometri di pressione e diagnosi elettronica avanzata.
La Wastegate nel Mondo del Tuning e delle Prestazioni
Nel mondo del tuning, la wastegate rappresenta un punto chiave per l’incremento delle prestazioni. Le wastegate regolabili esterne consentono di modificare la pressione di intervento senza interventi invasivi, rappresentando una soluzione popolare per le elaborazioni intermedie. L’aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore. L’ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l’affidabilità del motore. Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi.
Funzione Overboost
Esiste anche una funzione di bloccaggio di questa valvola nota come overboost: durante le forti accelerazioni, l’overboost blocca per pochi secondi il normale funzionamento della valvola di wastegate in maniera che il motore possa ricevere tutta l’aria pompata dalla turbina. Oltre alle due valvole precedentemente descritte, c’è un terzo dispositivo che controlla la pressione di sovralimentazione: l’overboost, che può essere realizzato a comando meccanico o elettronico.
Manutenzione e Cura del Sistema Turbo
La wastegate opera a contatto con i gas di scarico, quindi è possibile che residui o sporco ne compromettano il funzionamento. È dunque necessario che i sistemi di iniezione vengano puliti in modo regolare con prodotti specifici. L’esposizione continua alle alte temperature può portare a deformazioni o incrostazioni della valvola o della sede, compromettendone la tenuta.
Un’altra situazione critica si presenta quando si spegne il motore (soprattutto dopo una bella tirata autostradale): la temperatura del turbo è altissima e chiudendo improvvisamente il flusso (sia di lubrificazione che di raffreddamento), parte dell’olio, che è direttamente a contatto del corpo rovente, brucia e lascia depositi solidi che riducono la vita delle boccole di supporto dell’alberino che collega le due giranti. È basilare quindi lasciare girare al minimo il motore per uno o due minuti prima di spegnere il motore.
