L'Angolo di Sterzata nei Carrelli di Trasferimento Motorizzati: Geometria, Regolazione e Impatto

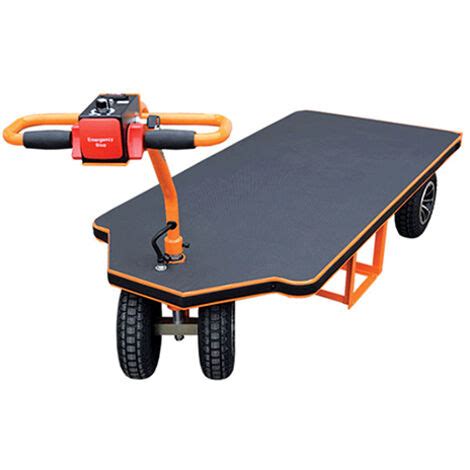

Nel mondo della movimentazione industriale, i carrelli di trasferimento motorizzati rappresentano soluzioni versatili ed efficienti per il trasporto di merci di vario genere. Dalla gestione di tubi d'acciaio pesanti con carrelli da 20 tonnellate alla movimentazione di stampi da 5 tonnellate in un ambiente di produzione, l'efficienza e la sicurezza di questi veicoli dipendono da una serie di fattori tecnici, tra cui spicca l'angolo di sterzata. Comprendere e regolare correttamente questo parametro è cruciale per garantire prestazioni ottimali, sicurezza operativa e una lunga durata dei componenti.

Definizione e Importanza dell'Angolo di Sterzata

L'angolo di sterzata si riferisce al grado in cui le ruote del carrello possono girare a sinistra o a destra. Questa regolazione è fondamentale perché influisce direttamente sulla manovrabilità del carrello, sulla sua capacità di seguire traiettorie precise e sulla distribuzione delle sollecitazioni sugli pneumatici. Un angolo di sterzata adeguatamente regolato consente al carrello di manovrare in sicurezza sul posto di lavoro, riducendo il rischio di collisioni e migliorando l'efficienza. Un carrello con un angolo di sterzata corretto può muoversi in modo più fluido e veloce, risparmiando tempo ed energia. Infine, aiuta a prolungare la durata dei pneumatici e dei componenti dello sterzo, evitando un'usura eccessiva che può essere segno di un angolo di sterzata errato. Se l'angolo di sterzata non è corretto, i pneumatici non rotoleranno dritti, il che può causare un'usura irregolare.

Il Sistema di Sterzo e i Suoi Componenti Chiave

Il sistema di sterzo di un carrello di trasferimento motorizzato, così come quello di un'automobile, è composto da una serie di elementi interconnessi che lavorano in sinergia per permettere la direzionalità del veicolo. Tra i componenti fondamentali troviamo:

• Tiranti dello sterzo: Componenti chiave che controllano l'angolo di sterzata delle ruote. Regolando la loro lunghezza, è possibile modificare l'apertura o la chiusura delle ruote.
• Fusi a snodo: Elementi su cui ruota la ruota, permettendo il movimento angolare.
• Giunti sferici: Connessioni flessibili che consentono il movimento in più direzioni, essenziali per l'articolazione del sistema di sterzo.

È opportuno ricordare che prima della regolazione degli angoli caratteristici bisogna verificare lo stato di usura dei componenti meccanici dell’avantreno (bracci oscillanti, cuscinetti, scatola sterzo, snodi sferici). Forti deterioramenti di questi elementi non consentono una precisa regolazione dell’assetto.

Angoli Caratteristici delle Ruote: Un Quadro Generale

L'assetto ruote è l'insieme degli angoli caratteristici della geometria delle ruote che determinano la posizione e l'impronta a terra di queste ultime rispetto al piano longitudinale del veicolo, al piano trasversale e longitudinale dell'asse di sterzata e rispetto all'asse di simmetria. Questi angoli, misurati in gradi angolari e minuti primi, sono impostati dai progettisti allo scopo di assicurare al veicolo stabilità e direzione, tenuta di strada e corretto consumo dei pneumatici.

Per l'asse anteriore, gli angoli principali includono:

• Convergenza (Toe-in) / Divergenza (Toe-out): L'angolo orizzontale delle ruote, osservando il veicolo frontalmente. Vi è in pratica una chiusura delle ruote se esiste una convergenza (es. +1,0 mm), un’apertura delle ruote se esiste una divergenza (es. -1,0 mm), un perfetto parallelismo se non esiste un’apertura, né una chiusura. In questo caso vi è un valore nullo, cioè una convergenza uguale a zero (es. 0,0 mm). Questo angolo è il più importante per quanto concerne il corretto consumo dei pneumatici, sia anteriori che posteriori, e necessita di particolare attenzione in fase di manutenzione.
• Campanatura (Camber): L'angolo di inclinazione verticale delle ruote, guardando il veicolo frontalmente. Può essere positiva (parte superiore della ruota inclinata verso l'esterno), negativa (parte superiore della ruota inclinata verso l'interno) o nulla. La campanatura è un angolo fondamentale, in quanto da esso derivano importanti funzioni che il veicolo deve svolgere, tra le quali la tenuta di strada, sia in rettilineo che in curva, la corretta sterzatura, il corretto consumo dei pneumatici.
• Incidenza (Caster): L'angolo di inclinazione del perno fuso rispetto alla verticale. Non menzionato direttamente per i carrelli di trasferimento, ma fondamentale nei veicoli stradali per la stabilità direzionale.
• Inclinazione del perno fuso (Kingpin Inclination - KPI): L'angolo di inclinazione dell'asse di sterzo rispetto alla verticale.
• Angolo incluso: La somma della campanatura e dell'inclinazione del perno fuso.
• Angoli di sterzata: Si riferiscono alla differenza di sterzata tra la ruota interna e quella esterna in curva, un concetto strettamente legato all'angolo di Ackermann.

Per l'assale posteriore, gli angoli sono la campanatura, la convergenza e l'angolo di spinta.

Angolo di Ackermann: Un Dettaglio Cruciale

L'angolo di Ackermann (conosciuto anche come angolo di Jeantaud) è uno di quei parametri dell’assetto che spesso passano in secondo piano rispetto a camber o convergenza, ma che assume un’importanza cruciale nella dinamica del veicolo. È la configurazione geometrica dello sterzo che permette alla ruota interna di sterzare più di quella esterna. Questo è necessario perché, in curva, la ruota interna percorre una traiettoria circolare con un raggio più stretto rispetto a quella esterna. Il termine deriva dai nomi dei pionieri che per primi introdussero questa modifica nei sistemi di sterzo. Tecnicamente, l’angolo di Ackermann definisce la differenza di sterzata tra le due ruote anteriori quando il volante è ruotato.

Il principio fisico è semplice: durante la percorrenza di una curva, la ruota esterna descrive un cerchio a raggio maggiore rispetto alla ruota interna. Di conseguenza, per evitare trascinamenti e garantire una traiettoria pulita, la ruota interna deve essere inclinata con un angolo superiore.

Gli effetti sulla guida sono significativi:

• Ackermann Nullo: La ruota interna risulta "poco" sterzata rispetto alla traiettoria ideale, con una tendenza marcata al sottosterzo.
• Ackermann Amplificato: Sterzando maggiormente la ruota interna, si ottengono benefici immediati sia nei primissimi istanti di inserimento in curva, sia nella riduzione del sottosterzo a centro curva.

Nelle auto stradali moderne, specialmente le sportive a trazione anteriore, le case costruttrici tendono a ridurre quasi a zero l'angolo di Ackermann per mantenere un sottosterzo congenito, considerato una condizione di sicurezza per l'utente medio. Nella guida sportiva, però, il sottosterzo è il nemico numero uno. Intervenire sulla posizione e l'angolo dei braccetti per introdurre un adeguato effetto Ackermann può trasformare l'auto, rendendola molto più efficace e reattiva in inserimento. Anche una variazione di solo mezzo grado rispetto alle impostazioni di serie può stravolgere la guidabilità del mezzo.

I cinematismi di sterzo come quelli di Jeantaud o Panhard approssimano in modo molto buono la sterzata teorica di Ackermann e non necessitano di particolari accorgimenti per la manutenzione, essendo realizzati con soli due snodi sferici. Più la distanza “L” è piccola, e maggiore sarà l’effetto Ackermann delle due ruote.

Procedura di Regolazione dell'Angolo di Sterzata nei Carrelli Motorizzati

La regolazione dell'angolo di sterzata di un carrello di trasferimento motorizzato è un compito che richiede attenzione ai dettagli e una conoscenza di base del sistema di sterzatura.

1. Preparazione e Sicurezza

Prima di iniziare qualsiasi lavoro di regolazione, assicurarsi che il carrello di trasferimento motorizzato sia parcheggiato su una superficie piana e stabile. Spegnere l'alimentazione per evitare qualsiasi movimento accidentale. Inserire il freno di stazionamento se il carrello ne è dotato.

2. Ispezione dei Componenti dello Sterzo

Esaminare i componenti dello sterzo per eventuali segni di danni, usura o disallineamento. Controllare i tiranti, i fusi a snodo e i giunti sferici. Se si notano parti usurate o danneggiate è opportuno sostituirle prima di procedere con la regolazione dell'angolo di sterzata.

3. Misurazione dell'Angolo Attuale

Utilizzare uno strumento di misurazione dell'angolo, come un goniometro o un misuratore angolare elettronico, per misurare l'attuale angolo di sterzata delle ruote anteriori. Questa misurazione servirà da base per il processo di aggiustamento.

4. Regolazione dei Tiranti dello Sterzo

Utilizzando le chiavi e i set di bussole appropriati, allentare i bulloni e i dadi che fissano i tiranti dello sterzo. I tiranti sono i componenti chiave che controllano l'angolo di sterzata delle ruote.

• Per aumentare l'angolo di sterzata è possibile allungare il tirante sul lato dove si desidera più sterzata.
• Viceversa, per diminuire l'angolo di sterzata, accorciare il tirante.

Effettuare piccole regolazioni alla volta e misurare nuovamente l'angolo di sterzata dopo ogni regolazione. Questo approccio iterativo è fondamentale per ottenere precisione.

5. Serraggio e Test Finale

Una volta ottenuto l'angolo di sterzata desiderato, serrare nuovamente i bulloni e i dadi sui tiranti. Assicurarsi che siano serrati secondo le specifiche di coppia consigliate dal produttore.

Dopo aver serrato nuovamente i componenti, accendere l'alimentazione e testare lo sterzo del carrello di trasferimento motorizzato. Guidare lentamente il carrello avanti e indietro e fare alcune svolte per verificare se lo sterzo è fluido e le ruote girano con l'angolazione corretta.

Risoluzione dei Problemi Comuni

Durante la regolazione o dopo un periodo di utilizzo, possono emergere alcuni problemi legati all'angolo di sterzata o ai componenti del sistema.

• Angoli di sterzo sinistro e destro non uguali: Se si notano che gli angoli di sterzo sinistro e destro non sono uguali, potrebbe essere dovuto ad una regolazione non uniforme dei tiranti. Controllare la lunghezza dei tiranti su entrambi i lati e assicurarsi che siano regolati in modo uniforme.
• Sterzo rigido: Lo sterzo rigido può essere causato dalla mancanza di lubrificazione nei componenti dello sterzo. Applicare un lubrificante appropriato ai tiranti, ai giunti sferici e ai fusi a snodo.
• Usura eccessiva dei pneumatici: Un'usura eccessiva dei pneumatici può essere segno di un angolo di sterzata errato. Come accennato, un angolo non corretto provoca un trascinamento della ruota interna, che "striscia" sull'asfalto anziché rotolare correttamente, aumentando il calore e l'usura del battistrada durante la sterzata.
• Deviazione dalla marcia rettilinea: Una differenza incrociata tra le due ruote di oltre 0°30’ nella campanatura provocherebbe una deviazione dalla marcia rettilinea. In questo caso il veicolo devierà dalla parte della ruota con inclinazione positiva.
• Sbandamenti del posteriore o andamento diagonale del veicolo: Disturbi di guida derivanti da un elevato angolo di spinta, il cui valore normale non deve essere superiore ai 0°15’, possono manifestarsi con sbandamenti del posteriore, irregolarità di usura dei pneumatici, andamento diagonale del veicolo e sterzo decentrato.

L'Importanza della Manutenzione Preventiva

Controllare e regolare regolarmente l'angolo di sterzata del carrello di trasferimento motorizzato è fondamentale per diversi motivi. Innanzitutto garantisce la sicurezza degli operatori e delle merci trasportate. Un angolo di sterzata adeguatamente regolato consente al carrello di manovrare in sicurezza sul posto di lavoro, riducendo il rischio di collisioni. In secondo luogo, migliora l'efficienza del carrello. Un carrello con un angolo di sterzata corretto può muoversi in modo più fluido e veloce, risparmiando tempo ed energia. Infine, aiuta a prolungare la durata dei pneumatici e dei componenti dello sterzo. La regolazione dell'angolo di sterzata di un carrello di trasferimento motorizzato è un compito che richiede attenzione ai dettagli e una conoscenza di base del sistema di sterzatura. Molle ed ammortizzatori scarichi, inoltre comportano un andamento dinamico del veicolo tutt’altro che soddisfacente, anche in presenza di un corretto assetto geometrico. Le variazioni dei valori possono essere, in tal caso anche consistenti. Il gioco dei cuscinetti e del fusello, inoltre, non deve essere eccessivo. I bracci trasversali inferiori ed i relativi gommini non devono presentare usure, deterioramenti o deformazioni. Chilometraggi eccessivi del veicolo generano delle flessioni della scocca-telaio, dovute a cedimenti strutturali dei punti nevralgici della carrozzeria, con variazioni notevoli degli angoli di camber.
