Le competizioni NASCAR, in particolare quelle che si svolgono su tracciati ovali, rappresentano un banco di prova estremo per l'ingegneria automobilistica, dove ogni singolo parametro del veicolo è ottimizzato per massimizzare le prestazioni. Tra questi, l'angolo di sterzo e le sue componenti giocano un ruolo cruciale, influenzando direttamente la tenuta di strada, la stabilità e il feeling di guida. Questo articolo esplorerà in dettaglio le diverse angolazioni delle ruote, il funzionamento del sensore angolo di sterzata e le specifiche tecniche delle vetture NASCAR Xfinity, offrendo una panoramica completa su come questi elementi si combinano per creare bolidi da corsa ad alte prestazioni.
Geometrie delle Ruote: Curvatura, Caster e Bordo
Il controllo delle ruote e degli pneumatici dopo ogni corsa NASCAR rivela differenze sostanziali tra l'orientamento delle ruote di una vettura da corsa e quelle di un'auto stradale. Queste differenze sono strategiche e si concentrano principalmente su tre parametri fondamentali: la curvatura (o camber), il caster (o angolo di incidenza) e il bordo (o toe).
Curvatura (Camber)
La curvatura, o camber, è l'angolo che la ruota forma con la verticale rispetto al suolo, osservando il veicolo frontalmente. Una curvatura negativa si verifica quando la parte superiore della ruota si inclina verso l'interno del veicolo, mentre una curvatura positiva si ha quando si inclina verso l'esterno. La curvatura negativa aumenta la presa durante le forti sbandate, risultando particolarmente vantaggiosa in curva. Al contrario, una curvatura positiva può contribuire a una maggiore stabilità in rettilineo.
Su un circuito ovale NASCAR, dove le vetture girano costantemente a sinistra, le ruote di destra si trovano sempre all'esterno della curva e vengono configurate con una curvatura negativa per massimizzare l'aderenza in curva. Le ruote di sinistra, invece, essendo all'interno della curva, utilizzano una curvatura positiva. È una calibrazione fine: una curvatura troppo esigua non permette al pilota di beneficiare delle diverse traiettorie delle ruote, mentre una curvatura eccessiva riduce la presa in rettilineo, costringendo il pilota a ridurre accelerazione e frenata quando la vettura non è in curva. Questo equilibrio delicato è fondamentale, come si può osservare in eventi come l'Euro NASCAR Oval World Challenge, dove circuiti con un angolo di inclinazione di 9° (come quello di Tours) possono ridurre la necessità di una curvatura estrema.
Bordo (Toe)
Il bordo, o toe, si riferisce all'angolo delle ruote rispetto all'asse longitudinale del veicolo, osservando il veicolo dall'alto. Un bordo negativo, o divergenza (toe-out), significa che la parte anteriore delle ruote è più lontana tra loro rispetto alla parte posteriore. Questa configurazione aumenta la capacità di affrontare le curve, con la parte interna della ruota angolata in modo più aggressivo verso la curva. Il minore raggio di sterzata della ruota interna trascina il veicolo nella curva, ottimizzando la maneggevolezza. Tuttavia, un toe-out eccessivo può diminuire la stabilità in rettilineo, rendendo il veicolo meno prevedibile. Al contrario, un bordo positivo (toe-in) aumenta la stabilità in rettilineo, ma può compromettere la risposta dello sterzo in curva.
Caster (Angolo di Incidenza)

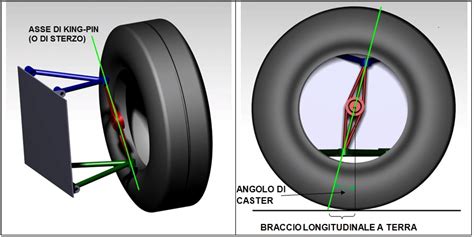

L'angolo di caster, o angolo di incidenza, è l'angolo d'inclinazione dell'asse di sterzo rispetto alla perpendicolare al suolo, osservando il veicolo lateralmente. L'asse di sterzo è la linea virtuale che unisce i due snodi (superiore e inferiore) attorno ai quali la ruota gira. Nelle sospensioni MacPherson, l'asse di sterzo passa all'interno del gruppo molla-ammortizzatore.
Il caster è considerato positivo quando il perno superiore è più arretrato rispetto al perno inferiore, rispetto alla direzione di marcia. Quasi tutti i veicoli moderni, comprese le vetture NASCAR, utilizzano un caster positivo. Questo parametro è cruciale per la stabilità direzionale delle ruote sterzanti. Senza un adeguato caster, le ruote risulterebbero ingovernabili. Il centro dell'area di contatto dello pneumatico con il suolo si trova a una certa distanza dal prolungamento dell'asse di sterzo, generando un momento (una coppia) di riallineamento ogni volta che si tenta di deviare la ruota dalla marcia rettilinea. Questo "momento auto-allineante" è ciò che si percepisce come una forza che tende a ricentrare il volante dopo una sterzata.
Se l'angolo di caster è ridotto, il riallineamento sarà lento e blando, mentre angoli più elevati comportano un ritorno dello sterzo più marcato e una maggiore durezza. L'entità di questo momento dipende anche dalla velocità e dal peso della vettura: un veicolo più pesante, a parità di angolo di caster e braccio a terra, avrà un ritorno sullo sterzo più pronunciato.
L'angolo di caster determina anche il "braccio a terra longitudinale", ovvero la distanza tra il centro della ruota e il punto di intersezione tra il terreno e l'asse di sterzo. Questo braccio, in combinazione con la forza tangenziale che agisce sull'area di contatto dello pneumatico, genera una coppia che si oppone alla rotazione della ruota attorno all'asse di sterzo. Un braccio longitudinale a terra positivo stabilizza il veicolo su traiettorie rettilinee, poiché anche la forza di resistenza al rotolamento tende ad auto-allineare le ruote, come si osserva nel classico esempio del carrello della spesa o del passeggino per bambini.
Effetti del Caster sulla Dinamica del Veicolo
Il caster influenza in modo significativo il feeling di guida e l'handling del veicolo. Dal punto di vista del feeling, contribuisce al momento di autoallineamento, fornendo quella coppia che tende a centrare il volante e che si percepisce durante la sterzata.

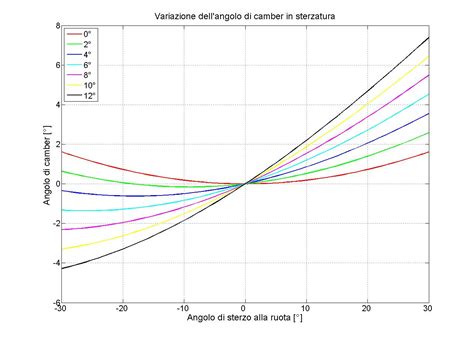

Dal punto di vista dell'handling, un effetto principale è il recupero dell'angolo di camber in sterzata. Se l'angolo di caster è diverso da 0°, la sterzatura delle ruote causa una variazione di quota asimmetrica della scocca in corrispondenza delle sospensioni anteriori destra e sinistra. Quando il caster è positivo, la ruota esterna alla curva deve ruotare sopra il suo asse di sterzo, comportando un abbassamento del lato esterno del muso del veicolo. La ruota interna, al contrario, tende a sollevare il suo lato poiché ruota sotto il proprio asse di sterzo.
Questo abbassamento sul lato esterno e sollevamento sul lato interno contribuisce a un effetto autosterzante sul lato dove si abbassa il muso (lato esterno) e autoallineante sul lato dove il muso si solleva (lato interno). In curva, a causa del trasferimento di carico, il lato esterno del veicolo è più caricato di quello interno. L'angolo di caster, influenzando il camber, permette di portare la ruota esterna alla curva in condizioni di camber negativo, incrementando la tenuta in curva dell'asse. Questo effetto, chiamato "recupero di camber", è cruciale per una migliore distribuzione della forza verticale sullo pneumatico esterno in curva, massimizzando l'aderenza.
Compromessi e Regolazioni
Nonostante i vantaggi, un caster troppo elevato può portare a uno sforzo eccessivo sul volante per sterzare e a valori di campanatura eccessivi sulla ruota esterna in curva, riducendo la capacità di scambiare forza laterale. Nelle comuni auto da strada, il valore del caster è solitamente compreso tra +3 e +5 gradi e tende ad essere più accentuato sulle auto a trazione posteriore. Sulle auto a trazione anteriore e integrale, invece, è più contenuto a causa dell'effetto auto-allineante già presente dovuto alla motricità.
A differenza degli angoli di convergenza e campanatura, che possono essere regolati tramite barre filettate o eccentrici, l'angolo di caster nelle vetture stradali solitamente non prevede alcuna regolazione. Tuttavia, nelle vetture da competizione e in alcune configurazioni avanzate, si può ottenere un caster variabile, dove i punti di snodo dello sterzo non sono cerniere fisse ma si muovono con il variare dell'angolo di sterzo, spesso attraverso l'utilizzo di un doppio snodo che crea un asse di sterzo "virtuale". Questa soluzione permette di massimizzare i vantaggi del caster senza incorrere negli inconvenienti di un angolo fisso troppo elevato, rendendo l'aumento dello sforzo sul volante più lineare e consentendo al camber di adeguarsi meglio alle condizioni dinamiche in curva.
Angoli caratteristici geometria
Il Sensore Angolo di Sterzata: Tecnologia al Servizio della Dinamica
Nelle vetture moderne, e in particolare in quelle da corsa, la misurazione precisa dell'angolo di sterzata è fondamentale per i sistemi di controllo elettronico e per la diagnostica del veicolo. Il sensore angolo di sterzata emette un valore totale composto da tre elementi:
- Valore di correzione del sensore angolo di sterzata: Questo valore imposta la posizione di zero gradi del volante ed è determinato e memorizzato durante la calibrazione del sensore. È la differenza tra l'angolo di sterzata del potenziometro e zero gradi.
- Angolo di sterzata misurato attuale del potenziometro: La misurazione in tempo reale della rotazione del volante.
- Numero di giri del volante: Indica quante rotazioni complete ha effettuato il volante.
Per garantire che l'angolo totale del volante sia sempre disponibile, è necessaria una misurazione ininterrotta di tutti i movimenti del volante, anche a veicolo fermo. A tal fine, il sensore è alimentato permanentemente dal terminale 30, registrando i movimenti del volante anche ad accensione disinserita. Il valore di correzione e l'angolo di sterzata registrato dai potenziometri rimangono disponibili anche dopo interruzioni di alimentazione, ma il numero di giri del volante può andare perso. Per ovviare a questo, un software integrato utilizza le velocità del volante o una regolazione da arresto a arresto per ricalcolare il numero di giri. Se questa funzionalità non viene ripristinata (ad esempio, allontanandosi e raggiungendo una velocità di circa 25 km/h), il sistema DSC (Dynamic Stability Control) può passare in modalità passiva, segnalando un'anomalia.
Le Vetture NASCAR Xfinity: Caratteristiche e Specifiche
Le vetture della NASCAR Xfinity Series rappresentano l'ultimo gradino prima della prestigiosa NASCAR Cup Series e sono l'esempio perfetto di come tutti i parametri meccanici e le strategie di setup si combinino per prestazioni estreme. La quinta generazione di queste vetture, la "Car of Tomorrow" in vigore dal 2011, ha subito importanti modifiche nel corso degli anni, inclusa l'adozione di un body "composito" dal 2017 per ridurre i costi. Questo significa che l'auto non è costruita in un unico blocco, ma in 13 sezioni facilmente sostituibili in caso di incidente.
Le Chevrolet, Ford e Toyota utilizzate nelle varie serie iRacing sono aggiornate per riflettere le prestazioni attuali della NASCAR Xfinity Series. Sono alimentate da potenti motori V8 pushrod da 358 pollici cubici (5,8 litri), capaci di erogare tra i 650 e i 700 cavalli (o 450 CV con piastre restrittive sui superspeedway). Queste vetture presentano splitter anteriori e spoiler posteriori non regolabili e includono avanzati dispositivi di sicurezza, come doppi longheroni allineati con i paraurti per migliorare la protezione in caso di impatti laterali.
Caratteristiche Tecniche Principali
- Telaio: Sospensioni anteriori indipendenti a doppio braccio oscillante, asse rigido posteriore con bracci oscillanti.
- Dimensioni: Lunghezza 4953 mm (195 pollici), larghezza 1803 mm (71 pollici), passo 2794 mm (110 pollici).
- Peso: Peso a secco 1556 kg (3430 libbre), peso a umido con pilota 1631 kg (3596 libbre).
- Unità Motrice: Motore V8 pushrod a blocco d'acciaio, aspirazione naturale, cilindrata 5,86 litri (358 pollici cubici), limite di giri 9000 RPM, coppia 500 lb-ft (678 Nm), potenza 675 CV (503 kW).
Guida e Setup della Vettura
La trasmissione delle vetture NASCAR Xfinity utilizza uno schema ad "H", ma il pedale della frizione è richiesto solo per la partenza e per fermarsi. Per cambiare marcia verso l'alto (upshift), è sufficiente rilasciare l'acceleratore e selezionare la marcia successiva. Per scalare (downshift), è necessario dare un colpo di gas (blip) mentre si seleziona una marcia inferiore. Si consiglia di effettuare il cambio verso l'alto quando si accende la spia rossa degli RPM. È cruciale evitare di scalare troppo presto o di non dare abbastanza gas durante il blip, poiché un mismatch tra la velocità delle ruote e quella del motore può causare un saltellamento delle ruote posteriori, con il rischio di perdere il controllo.
Cruscotto e Strumentazione
Ogni produttore (Chevrolet, Ford, Toyota) offre una configurazione unica del cruscotto, ma tutte forniscono informazioni essenziali, ad eccezione della Toyota che non include la pressione del sistema di raffreddamento. Gli indicatori di temperatura dell'olio e dell'acqua sono vitali per il funzionamento ottimale del motore e diventano rossi quando i valori raggiungono livelli pericolosi. In caso di temperature critiche, potrebbe essere necessario ridurre il nastro sull'apertura della griglia, cambiare marcia per abbassare gli RPM o, in situazioni di scia, uscire dal gruppo per raffreddare il motore.
I tachimetri delle vetture NASCAR non consentono l'uso di indicazioni di velocità o limitatori per la pit lane. Pertanto, il limite di velocità deve essere rispettato mantenendo un preciso numero di RPM in una determinata marcia. I tachimetri Spek Pro sono dotati di luci specifiche per la pit lane che si illuminano in giallo (avvicinamento al limite), verde (al limite) e rosso (superamento del limite), tarate per la seconda marcia e il limite di velocità della pista caricata nel simulatore. Una modalità "Shift Light" segnala il momento ideale per cambiare marcia, illuminando la retroilluminazione del tachimetro completamente in rosso.
Setup Avanzato: Pneumatici e Telaio
La regolazione fine del setup è cruciale per le prestazioni.
Pneumatici
- Pressione a freddo: La pressione dell'aria nello pneumatico al momento in cui l'auto viene caricata in pista. Pressioni più alte riducono la resistenza al rotolamento e l'accumulo di calore, ma diminuiscono l'aderenza. Pressioni più basse aumentano la resistenza al rotolamento e l'accumulo di calore, ma migliorano l'aderenza. Le pressioni a freddo devono essere regolate in base alle caratteristiche della pista: più basse per circuiti stradali o pneumatici sul lato sinistro degli ovali, più alte per pneumatici sul lato destro degli ovali a causa dei maggiori carichi.
- Ultima pressione a caldo: La pressione dello pneumatico dopo il rientro ai box. La differenza tra pressioni a freddo e a caldo aiuta a valutare l'evoluzione del bilanciamento durante un run. Gli pneumatici più caricati mostrano una maggiore differenza. Idealmente, pneumatici che lavorano in modo simile dovrebbero aumentare la pressione alla stessa velocità per mantenere un bilanciamento costante.
- Ultime temperature: Le temperature della carcassa degli pneumatici al rientro ai box riflettono direttamente i carichi e il lavoro svolto. Le temperature centrali sono utili per confrontare il lavoro di ogni pneumatico, mentre le temperature interne ed esterne servono per analizzare l'allineamento delle ruote durante il giro. Sugli ovali, gli pneumatici sul lato sinistro saranno più caricati e caldi nelle zone esterne, mentre quelli sul lato destro saranno più caldi nella zona interna. Sui circuiti stradali, le zone interne di ogni pneumatico tendono a sopportare carichi e temperature maggiori.
- Battistrada residuo: La quantità di battistrada rimanente al rientro ai box. L'usura degli pneumatici è fondamentale per individuare problemi di allineamento, come un consumo eccessivo su un lato. Questi dati, combinati con le temperature, aiutano a valutare il bilanciamento dell'auto.
Telaio
- Zavorra anteriore (Front Ballast Forward): Blocchi di tungsteno installati all'interno dei longheroni inferiori del telaio per soddisfare i requisiti di peso minimo. Questi blocchi possono essere spostati avanti o indietro, influenzando direttamente il "Peso Anteriore". Spostare la zavorra in avanti aumenta il Peso Anteriore; spostarla indietro lo diminuisce.
- Peso Anteriore (Nose Weight): Indica la percentuale del peso totale del veicolo che grava sulle ruote anteriori. Regolabile tramite la posizione della zavorra anteriore, influenza la stabilità ad alta velocità. Valori alti aumentano la stabilità direzionale, ideali per piste a bassa aderenza o configurazioni con maggiore carico aerodinamico anteriore. Valori bassi… (le informazioni si interrompono qui, ma si presume che riducano la stabilità direzionale o favoriscano altri aspetti dinamici).
In conclusione, l'angolo di sterzo nelle vetture NASCAR è un campo di studio complesso e affascinante, dove ogni minimo aggiustamento può fare la differenza tra la vittoria e la sconfitta. La comprensione e la manipolazione di parametri come curvatura, caster e bordo, insieme all'integrazione di tecnologie avanzate come i sensori angolo di sterzata e i sistemi di telemetria, sono essenziali per il successo in questo sport ad alta velocità.
