Nel vasto e complesso mondo della dinamica dei veicoli, dove sistemi di controllo elettronico avanzati influenzano pesantemente il comportamento su strada, esistono ancora parametri puramente meccanici che giocano un ruolo fondamentale e non facilmente modificabile. Tra questi, l'angolo di caster, o angolo di incidenza, si distingue per la sua influenza determinante sul feeling di guida e sull'handling del veicolo. A differenza di altri angoli caratteristici come la convergenza e la campanatura, che spesso prevedono regolazioni in fase di manutenzione, l'angolo di caster nelle vetture stradali è raramente regolabile, sottolineando la sua natura intrinseca nella progettazione del veicolo.
Definizione e Concetti Fondamentali dell'Angolo di Caster

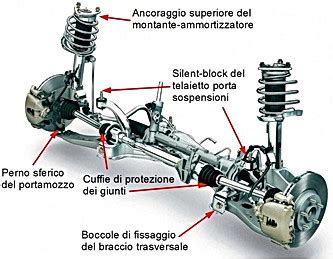

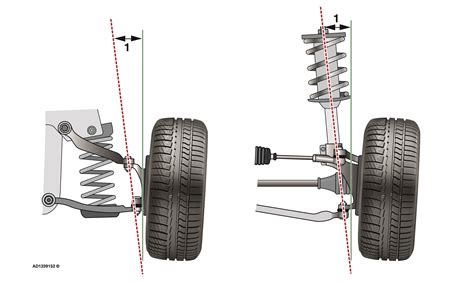

L'angolo di caster è definito come l'angolo d'inclinazione dell'asse di sterzo rispetto alla perpendicolare al suolo, quando si osserva il veicolo lateralmente. L'asse di sterzo è una linea virtuale che unisce i due snodi (superiore e inferiore) attorno ai quali la ruota gira. È importante notare che l'angolo di caster è presente esclusivamente sulle ruote sterzanti.
Nella maggior parte delle autovetture moderne, l'angolo di caster è positivo. Si ha un caster positivo quando il perno superiore dell'asse di sterzo si trova dietro il perno inferiore rispetto alla direzione di marcia. Al contrario, sarebbe negativo se il perno superiore fosse davanti al perno inferiore. Un angolo di incidenza nullo, pari a 0°, è estremamente raro nelle vetture contemporanee.
Questo parametro, noto anche come incidenza, è impostato primariamente per favorire il ritorno delle ruote e dello sterzo alla posizione centrale dopo una svolta. Nelle vetture a trazione anteriore, un valore positivo di incidenza permette alla ruota di essere trascinata anziché spinta, riducendo lo sforzo necessario per l'avanzamento del veicolo. Con un'incidenza negativa, al contrario, il veicolo richiederebbe uno sforzo maggiore.
TECH RACE - ANGOLO DI ACKERMANN
Braccio a Terra Longitudinale: Una Connessione Inseparabile

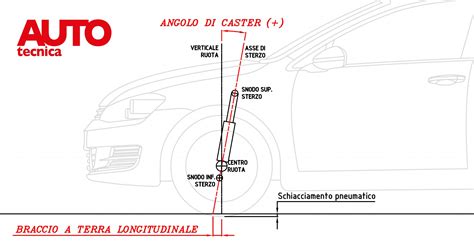

L'angolo di caster determina a sua volta un altro parametro cruciale: il braccio a terra longitudinale. Anch'esso osservabile lateralmente, il braccio a terra longitudinale è la distanza tra il centro della ruota e il punto in cui l'asse di sterzo si congiunge con il terreno. Questo braccio, in combinazione con la forza tangenziale che agisce sull'area di contatto dello pneumatico con l'asfalto, genera una coppia, o momento, che si oppone alla rotazione della ruota attorno all'asse di sterzo.
È intuitivo comprendere che, a parità di angolo di caster, il braccio a terra longitudinale varia in funzione del raggio di rotolamento della ruota. Il raggio di rotolamento, a sua volta, è influenzato da diversi fattori, tra cui la misura dello pneumatico e del cerchio, la pressione di gonfiaggio e l'usura del battistrada. Questa interdipendenza sottolinea come le scelte progettuali siano spesso il risultato di compromessi, in cui non tutti i parametri possono essere ottimizzati indipendentemente per massimizzare le prestazioni di un sistema meccanico.
Effetti dell'Angolo di Caster sulla Dinamica del Veicolo
L'angolo di caster esercita un'influenza significativa sia sul feeling di guida sia sull'handling del veicolo, attraverso meccanismi complessi che coinvolgono il momento di autoallineamento, il recupero dell'angolo di camber e la stabilità direzionale.
Il Contributo al Momento di Autoallineamento
L'effetto principale dell'angolo di caster sul feeling di guida è il suo contributo al momento di autoallineamento. Questo momento genera la coppia che tende a centrare il volante e che il guidatore percepisce distintamente durante la sterzatura. Ogni volta che si devia la ruota dalla marcia rettilinea, la distanza tra il centro dell'area di contatto e il prolungamento dell'asse di sterzo genera un momento di riallineamento.
Se l'angolo di caster è piccolo, il riallineamento dello sterzo sarà lento e meno marcato. Al contrario, con angoli di caster più elevati, si otterrà un ritorno dello sterzo più deciso e una maggiore "durezza" percepita. L'entità di questo momento autoallineante è anche influenzata dalla velocità e dal peso della vettura: un veicolo più pesante, a parità di angolo di caster e braccio a terra, avrà un ritorno sullo sterzo più accentuato.
È interessante notare come l'introduzione dei servosterzi elettrici, in sostituzione dei precedenti sistemi elettro-idraulici, abbia permesso di variare artificialmente la forza restituita sul volante. Questa possibilità consente di settare diversi livelli di intensità a seconda della modalità di guida selezionata, creando un aumento di durezza "artificiale". Tuttavia, un tale intervento agisce solo sul comando dello sterzo e non sull'effettiva impronta a terra, potendo restituire un feeling meno sincero e preciso nel riportare il volante al valore zero.
Recupero dell'Angolo di Camber in Sterzata
Dal punto di vista dell'handling, l'effetto più rilevante dell'angolo di caster è il recupero dell'angolo di camber in sterzata. Se l'angolo di caster è diverso da 0°, la sterzatura delle ruote provoca una variazione di quota asimmetrica della scocca in corrispondenza delle sospensioni anteriori destra e sinistra.
Quando l'angolo di caster è positivo, la ruota esterna alla curva, dovendo ruotare sopra il suo asse di sterzo (o di king-pin), comporta un abbassamento del lato esterno del muso del veicolo. Al contrario, la ruota interna tende a sollevare il suo lato poiché ruota sotto il proprio asse di sterzo. Questa variazione di quota asimmetrica può essere apprezzata tramite modelli cinematici che mostrano l'andamento della variazione relativa di quota tra il suolo e gli attacchi della sospensione al veicolo. Angoli di sterzatura negativi rappresentano la ruota esterna alla curva, mentre quelli positivi indicano la ruota interna.
Il carico verticale sull'asse anteriore contribuisce all'effetto autosterzante sul lato dove il muso si abbassa (lato esterno) e all'effetto autoallineante sul lato dove il muso si solleva (lato interno). Durante una curva, a causa del trasferimento di carico, il lato esterno del veicolo risulta più caricato rispetto a quello interno. In questa circostanza, l'angolo di caster influisce sul comportamento del veicolo non solo attraverso il carico verticale ma anche tramite le forze che si sviluppano sullo pneumatico.

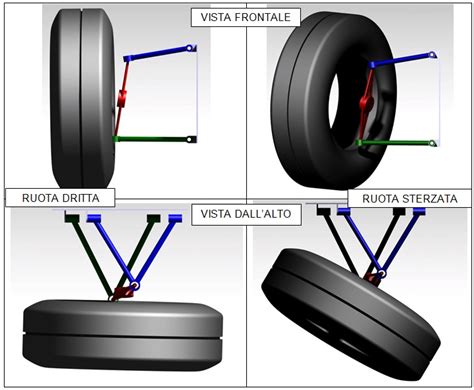

Adottando elevati valori positivi per l'angolo di caster, è possibile portare la ruota esterna alla curva in condizioni di camber negativo. Questo incremento del camber negativo migliora notevolmente la tenuta in curva dell'asse. La tabella fornita e il grafico di un modello cinematico illustrano chiaramente come all'aumentare dell'angolo di caster, il camber dinamico (il camber ottenuto in curva) diventi più negativo per la ruota esterna. Questo è un vantaggio significativo, poiché una migliore distribuzione della forza verticale sullo pneumatico esterno in curva si traduce in una maggiore aderenza stradale. L'effetto è comunemente chiamato "recupero di camber", ovvero la capacità della sospensione di incrementare il camber in curva, evitando che l'area di contatto dello pneumatico esterno si sposti verso la parte esterna del battistrada, il che ne diminuirebbe la capacità di scambiare forza laterale.
A differenza dell'angolo di kingpin, che può generare un indesiderato camber positivo sulla ruota esterna, l'angolo di caster produce un effetto favorevole. Pertanto, se in fase progettuale è stato selezionato un kingpin elevato per ridurre la sensibilità di sterzo alle irregolarità stradali o per ottenere un braccio a terra trasversale negativo, un adeguato angolo di caster contribuisce a mitigare l'effetto negativo del kingpin sul camber. La relazione tra caster, camber e kingpin è intrinseca e determinante per il comportamento dinamico complessivo della vettura.
Stabilità Direzionale e Influenza delle Forze
Un braccio longitudinale a terra positivo è un elemento chiave per stabilizzare il veicolo su traiettorie rettilinee. In questa configurazione, anche la forza di resistenza al rotolamento tende ad autoallineare le ruote. Un esempio classico per illustrare questo principio è quello del carrello della spesa o del passeggino per bambini: indipendentemente dalla direzione in cui vengono spinti, le ruote sterzano fino a posizionare il proprio centro in posizione arretrata rispetto al loro asse di sterzo, trovando così una posizione di equilibrio stabile.
Nelle vetture a trazione anteriore, si tende ad adottare un valore relativamente piccolo per l'angolo di caster per evitare un momento di autoallineamento eccessivo. Questo perché in tali veicoli, la coppia trasmessa all'asse sterzante già fornisce un contributo significativo delle forze di trazione al momento di autoallineamento. In questi casi, non è raro riscontrare l'uso di un angolo di caster positivo ma piuttosto piccolo, abbinato a un braccio longitudinale a centro ruota negativo e un braccio longitudinale a terra positivo, seppur ridotto. Questa combinazione permette di ottenere l'effetto stabilizzante in rettilineo, contenendo al contempo gli svantaggi di un braccio longitudinale a terra eccessivamente elevato e mantenendo il momento di autoallineamento entro limiti accettabili.
Parametri Correlati e Loro Interdipendenza
L'analisi dell'angolo di caster non può prescindere dalla considerazione degli altri parametri della geometria della sospensione e delle ruote, in quanto sono tutti interconnessi e influenzano reciprocamente il comportamento del veicolo.
Angolo di Kingpin (Inclinazione del Perno Fuso)

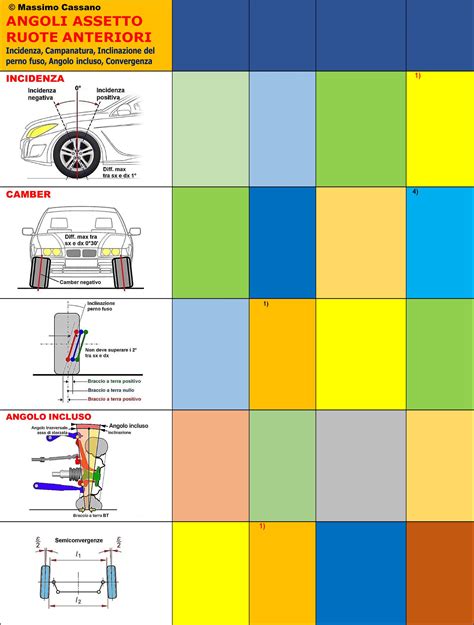

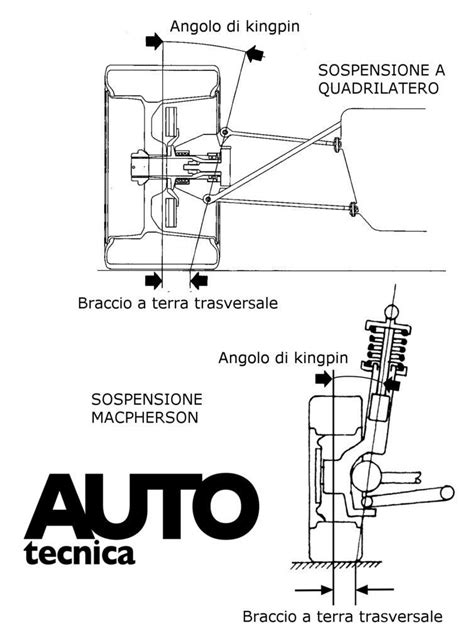

L'inclinazione del perno fuso, o kingpin, rappresenta l'inclinazione trasversale dell'asse di sterzata. Questo angolo, analogamente all'incidenza, ha il compito di riportare le ruote in posizione normale dopo una sterzatura e di mantenere il veicolo in rettilineo, neutralizzando le asperità del fondo stradale e le brusche reazioni di frenata. L'inclinazione del perno fuso ha sempre un valore positivo (ad esempio, +13°00') ed è progettato per ridurre la distanza del braccio a terra trasversale, misurato tra la linea di mezzeria dello pneumatico e la proiezione a terra dell'asse di sterzata.
Un'impostazione positiva dell'inclinazione trasversale del montante compensa l'angolo di camber. Se questa compensazione non avvenisse, si verificherebbe un rapido degrado degli pneumatici anteriori e una sterzatura molto più difficile e pesante. Questo angolo non è regolabile in fase di manutenzione. Pertanto, un valore incrociato significativamente differente tra le due ruote anteriori (circa 2°-3°) può essere un sintomo diagnostico di un fusello deformato a seguito di un urto o di un tubo del montante piegato in un forte impatto. È fondamentale controllare anche i punti di attacco dei bracci meccanici alla scocca o al telaio. Il rilevamento del kingpin è effettuabile con la stessa procedura adottata per l'angolo di incidenza. La somma algebrica del valore dell'inclinazione del montante e del valore dell'angolo di campanatura fornisce l'angolo incluso (o angolo interno o angolo combinato). Se il camber è negativo, il valore misurato deve essere sottratto.
Camber (Campanatura) e Convergenza (Toe)
Gli angoli di convergenza (toe) e campanatura (camber), a differenza del caster, sono solitamente regolabili tramite barre filettate, spessori o eccentrici. La campanatura, già descritta in dettaglio in precedenza, è l'inclinazione della ruota rispetto alla verticale, osservando il veicolo frontalmente. Come abbiamo visto, l'angolo di caster interagisce strettamente con il camber, influenzando la sua variazione in curva e contribuendo al "recupero di camber" per ottimizzare l'aderenza. La convergenza, invece, è l'angolo che le ruote formano tra loro rispetto all'asse longitudinale del veicolo.
La relazione tra caster, camber e kingpin è estremamente stretta e gioca un ruolo determinante nel comportamento dinamico complessivo della vettura. Un equilibrio ben calibrato di questi parametri è cruciale per ottenere un veicolo stabile, prevedibile e con un buon feeling di guida.
Caster Variabile e Sistemi Avanzati
Le sospensioni moderne, specialmente quelle presenti nelle vetture top di gamma, possono incorporare soluzioni più avanzate per ottimizzare ulteriormente il comportamento dinamico.
Sospensioni a Doppio Snodo e Caster Variabile

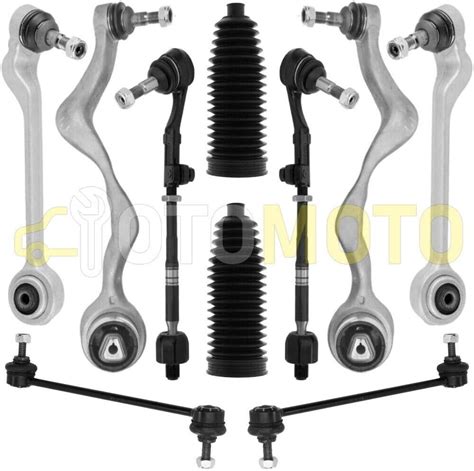

Per ottenere un caster variabile, è necessario che i punti di snodo dello sterzo non siano cerniere fisse, ma si muovano con la variazione dell'angolo di sterzo. In questo caso, le cerniere fisiche vengono sostituite da un sistema a doppio snodo (uno per ogni braccio di collegamento). Questo crea una cerniera "virtuale" corrispondente al punto di congiunzione del prolungamento dei due bracci. La posizione nello spazio di questa cerniera virtuale varia a seconda dell'angolo di sterzo, rendendo così l'angolo di caster variabile. Le cerniere virtuali possono essere realizzate sia per i bracci inferiori che per quelli superiori.
La possibilità di variare l'angolo di caster in funzione dell'angolo di sterzo offre notevoli vantaggi. Permette di massimizzare i benefici derivanti dal caster senza incorrere negli inconvenienti tipici di un caster troppo elevato, come un eccessivo ritorno di sterzo o un valore di camber troppo accentuato in curva. Con un caster variabile, è possibile inoltre linearizzare l'aumento dello sforzo sul volante al crescere dell'angolo di sterzatura (il cui andamento è solitamente esponenziale) e ottenere un angolo di camber che si adatti in modo ottimale alle condizioni dinamiche in curva.
La Regolazione dell'Angolo di Incidenza e la Diagnostica
Sebbene l'angolo di caster non sia solitamente regolabile nelle vetture stradali, è fondamentale che i valori sulle due ruote dello stesso asse siano il più possibile uguali per garantire una corretta direzionalità del veicolo.
Precisione Costruttiva e Assemblaggio
Per assicurare che il valore dell'angolo di caster delle due ruote anteriori sia il più simile possibile, la precisione costruttiva e di assemblaggio della scocca del veicolo è di primaria importanza. Differenze significative nell'angolo di incidenza tra le due ruote possono causare un fastidioso effetto di "tiro" laterale del veicolo, compromettendo la stabilità direzionale.
Diagnostica delle Anomalie
Gli angoli di incidenza delle due ruote anteriori devono essere circa uguali, sia in termini di valori che, soprattutto, di segni. Segni opposti determinano una scarsa direzionalità del veicolo, che tende a tirare vistosamente dal lato dove l'angolo di incidenza è minore. Un'instabilità direzionale dovuta a differenze di incidenza è relativamente semplice da riscontrare tramite una prova su strada, poiché si manifesta con una deviazione molto rapida dalla marcia rettilinea, anche dopo pochi metri.
L'angolo di incidenza è solitamente espresso in gradi angolari e primi. Questo parametro può essere alterato da urti, collisioni, sovraccarichi eccessivi con ammortizzatori scarichi e per deterioramenti o usura degli organi dell'avantreno. Si ricorda che l'incidenza è presente solo sulle ruote anteriori e, in caso di necessità di regolazione, deve essere impostata prima della campanatura.
Adoperando un moderno assetto ruote, l'angolo di incidenza si rileva sterzando le ruote su appositi piatti oscillanti e rotanti a un'angolazione di 10° o 20°. Una volta effettuata la misurazione, si interviene su appositi registri, che possono essere costituiti da normali tiranti trasversali con bullone di bloccaggio o da eccentrici a fori asolati che permettono alla ruota di arretrare o avanzare la sua posizione in senso longitudinale.
Nei casi in cui non esistono punti di regolazione e in presenza di angoli di incidenza eccessivamente differenti, è necessario ricercarne la causa. Questo può comportare il controllo e l'eventuale sostituzione dei bracci oscillanti trasversali inferiori o dei trapezi triangolari, poiché forti deformazioni di questi componenti possono causare uno scostamento della ruota anche di 1°. Inoltre, possono verificarsi deformazioni del passaruota della carrozzeria o del telaietto di supporto della sospensione, ad esempio a seguito di un forte impatto al sottoscocca.
Ottimizzazione e Compromessi nella Progettazione
In sintesi, un aumento dell'angolo di caster produce effetti positivi sul comportamento dinamico della vettura e sul feeling di guida, contribuendo alla stabilità direzionale e al recupero di camber in curva. Tuttavia, un caster troppo elevato può comportare uno sforzo eccessivo sul volante per sterzare o valori eccessivi di campanatura della ruota esterna in curva, con una conseguente riduzione della capacità di scambiare forza laterale.
Il valore dell'angolo di caster è generalmente compreso tra +3° e +5° ed è tipicamente più accentuato sulle auto a trazione posteriore. Nelle vetture a trazione anteriore e a trazione integrale, tende ad essere più contenuto, poiché l'effetto autoallineante causato dalla motricità (che produce uno spostamento in avanti del centro dell'area di contatto dello pneumatico e genera un momento che tende a riportare le ruote parallele al senso di marcia) è già presente.
Come abbiamo visto, l'angolo di caster, pur essendo un parametro meccanico fisso nella maggior parte delle auto stradali, è fondamentale per l'esperienza di guida. La sua progettazione e implementazione richiedono un'attenta considerazione delle interazioni con altri angoli della geometria delle ruote, bilanciando stabilità, maneggevolezza e feedback dello sterzo per garantire un comportamento del veicolo sicuro e piacevole.
