La dinamica di guida di un veicolo, in particolare di un mezzo pesante come un tir, è influenzata da una moltitudine di fattori, tra cui la complessa geometria dello sterzo. Anche se i veicoli moderni integrano sofisticati sistemi di controllo elettronico, esistono parametri puramente meccanici, difficilmente modificabili in fase di sviluppo e sperimentazione, che incidono significativamente sul comportamento di guida. Questi elementi meccanici, tra cui gli angoli di Camber, Caster, Kingpin e la convergenza, sono fondamentali per garantire stabilità, manovrabilità e sicurezza. Può accadere che, guidando lungo una traiettoria rettilinea, il volante sia disallineato o il veicolo tenda a "tirare" da una parte, sintomi che spesso indicano problemi nella geometria dello sterzo, generalmente associati all'invecchiamento e all'usura dei componenti.
Angolo di Camber: Inclinazione della Ruota
L'angolo di Camber si riferisce all'inclinazione verticale della ruota rispetto al terreno. Osservando il veicolo frontalmente, se la parte superiore della ruota è inclinata verso il motore, si ha un angolo di Camber negativo. Viceversa, se la parte superiore si inclina verso l'esterno del veicolo, l'angolo è positivo. Quando le misurazioni della geometria dello sterzo si discostano dalle tolleranze specifiche e l'angolo di Camber necessita di correzione, è opportuno verificare la presenza di fori allungati nel puntone di sospensione o l'impiego di bulloni eccentrici o rondelle che fissano i bracci di controllo inferiore e superiore, in quanto questi elementi possono fungere da mezzo di regolazione. La corretta impostazione dell'angolo di Camber è cruciale per una distribuzione uniforme del carico sullo pneumatico, influenzando direttamente l'usura del battistrada e la tenuta di strada. Un Camber eccessivamente positivo o negativo può portare a un'usura anomala degli pneumatici e a una ridotta aderenza in curva.
Angolo di Caster (o Incidenza): La Stabilità Direzionale
L'angolo di Caster, o angolo di incidenza, si riferisce al posizionamento dell'asse di sterzata rispetto all'asse verticale della ruota, osservando il veicolo lateralmente. L'asse di sterzo è la linea virtuale che unisce i due snodi (superiore e inferiore) attorno ai quali la ruota gira. Se l'asse di sterzata interseca la superficie stradale prima dell'asse verticale della ruota, l'angolo è considerato positivo. Questo è il caso di tutti i veicoli moderni, dove l'inclinazione del perno di sterzaggio nelle sospensioni tipo MacPherson si ottiene inclinando il puntone.
L'angolo di Caster è fondamentale per la stabilità direzionale delle ruote sterzanti, che altrimenti risulterebbero ingovernabili. La sua funzione è paragonabile all'inclinazione della forcella di una moto o di una bicicletta. Essendo il centro dell'area di contatto dello pneumatico a una certa distanza dal prolungamento dell'asse di sterzo, si genera un momento (una coppia) di riallineamento ogni volta che la ruota viene deviata dalla marcia rettilinea. Questo momento auto-allineante, percepibile come una certa opposizione al volante che tende a tornare al "centro" (angolo zero), dipende dall'entità dell'angolo di Caster: un angolo piccolo si traduce in un riallineamento lento e blando, mentre angoli più elevati comportano un ritorno più marcato e una maggiore durezza dello sterzo. L'entità di questo momento è influenzata anche dalla velocità e dal peso del veicolo.
Angoli caratteristici geometria

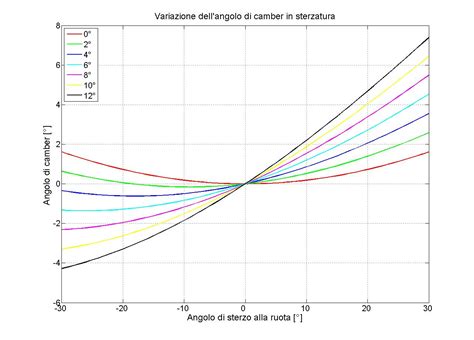

In curva, il Caster assume ancora più importanza poiché determina una variazione dinamica dell'angolo di Camber delle ruote sterzanti. La ruota esterna tenderà a un Camber più negativo (la parte alta della ruota si inclina verso il centro del veicolo), mentre la ruota interna tenderà a un Camber positivo. Questo effetto, chiamato "recupero di Camber", è proporzionale all'angolo di Caster: maggiore è il Caster, maggiore sarà la variazione del Camber in curva, a vantaggio di una migliore distribuzione della forza verticale sullo pneumatico esterno e, di conseguenza, di una maggiore tenuta di strada. Questo aiuta a prevenire che l'area di contatto dello pneumatico esterno si sposti eccessivamente, compromettendo la capacità di scambiare forza laterale.
A differenza degli angoli di convergenza (toe) e campanatura (camber), che possono essere regolati tramite barre filettate o spessori, l'angolo di Caster nelle vetture stradali solitamente non prevede alcuna regolazione. Il suo valore è tipicamente compreso tra +3 e +5 gradi ed è più accentuato nelle auto a trazione posteriore. Nelle vetture a trazione anteriore e integrale, l'angolo di Caster tende ad essere più contenuto, poiché esiste già un effetto auto-allineante dovuto alla motricità, che sposta in avanti il centro dell'area di contatto dello pneumatico, generando un momento che tende a riportare le ruote parallele al senso di marcia.
Un Caster eccessivamente elevato può comportare uno sforzo notevole sul volante per curvare e valori eccessivi di campanatura della ruota esterna in curva, con una ridotta capacità di scambiare forza laterale. Per garantire che il valore dell'angolo di Caster sia il più possibile uniforme tra le due ruote dello stesso asse, è cruciale la precisione costruttiva e di assemblaggio della scocca del veicolo, per evitare un fastidioso effetto di "tiro" laterale.
Inclinazione del Perno Fuso (Kingpin): Un Fattore Non Regolabile
L'inclinazione del perno fuso, conosciuta anche come Kingpin, rappresenta l'inclinazione trasversale dell'asse di sterzata. Questo angolo, analogamente all'incidenza, contribuisce a riportare le ruote in posizione normale dopo una sterzata e a mantenere il veicolo in rettilineo, neutralizzando le asperità del fondo stradale e le brusche reazioni di frenata. L'inclinazione del perno fuso ha sempre un valore positivo, progettato per ridurre la distanza del braccio a terra trasversale, misurato tra la linea di mezzeria del pneumatico e la proiezione a terra dell'asse di sterzata. Questo valore, che viene influenzato dagli angoli di campanatura negativi, compensa l'angolo di Camber.
A differenza di altri parametri, l'angolo di Kingpin non è regolabile in fase di manutenzione. Una differenza significativa (circa 2-3 gradi) tra le due ruote anteriori può indicare una deformazione del fusello o del tubo del montante in seguito a un urto. È quindi importante controllare anche i punti di attacco dei bracci meccanici alla scocca o al telaio. Sommando algebricamente il valore dell'inclinazione del montante con il valore dell'angolo di campanatura si ottiene l'angolo incluso o angolo combinato. L'angolo di Kingpin è strettamente legato agli angoli di Caster e Camber, e la loro relazione è determinante nel comportamento dinamico del veicolo.
Convergenza (Toe): Orientamento delle Ruote Anteriori
La convergenza (toe) si riferisce al grado in cui il bordo anteriore delle ruote anteriori si orienta verso l'interno o verso l'esterno rispetto all'asse centrale del veicolo, se osservato dall'alto. Se le ruote puntano leggermente verso l'interno, si parla di convergenza positiva (toe-in); se puntano verso l'esterno, si ha una convergenza negativa (toe-out). Se è necessaria una regolazione, è fondamentale ricordarsi di regolare anche i tiranti. La convergenza influisce direttamente sulla stabilità direzionale del veicolo e sull'usura degli pneumatici. Una convergenza errata può causare un'usura irregolare del battistrada e un comportamento instabile del veicolo, specialmente alle alte velocità.
Angolo di Ackermann: Differenziazione della Sterzata in Curva

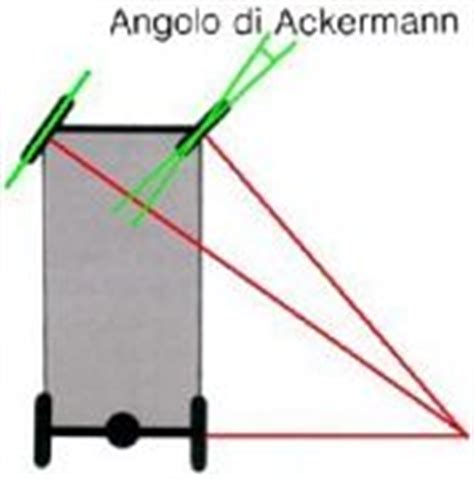

Quando un'automobile percorre una curva, le ruote interne devono seguire una circonferenza con un raggio minore rispetto alle ruote esterne. Per questo motivo, è necessario che il sistema di sterzatura preveda un diverso angolo di sterzo tra la ruota interna e quella esterna. Questo principio è comunemente noto come "angolo di Ackermann", sebbene il nome sia quello dell'agente che depositò il brevetto nel 1818, e non del suo inventore.

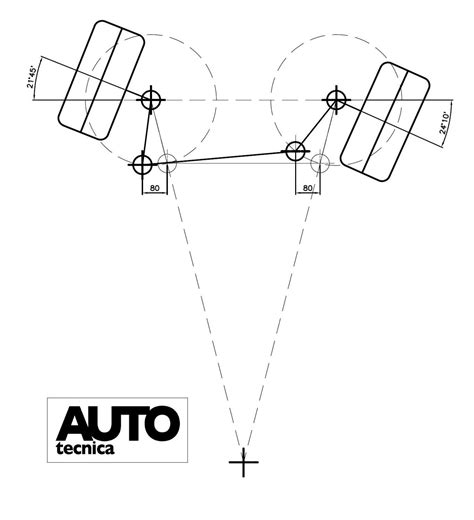

Il sistema di Ackermann, o più precisamente la geometria di Ackermann, mira a garantire che tutte le ruote del veicolo ruotino senza strisciamento laterale durante una curva, allineandosi idealmente verso un centro di rotazione comune. L'unico meccanismo di sterzo in grado di rispettare perfettamente questa condizione per ogni angolo di sterzata è il cinematismo di Bourlet, di complessa realizzazione e che richiederebbe una manutenzione costante. Si preferiscono quindi le soluzioni di Jeantaud o di Panhard, che approssimano in modo molto efficace la sterzata teorica di Ackermann e non necessitano di particolari accorgimenti per la manutenzione, essendo realizzati con soli due snodi sferici.
L'effetto Ackermann è maggiore quanto più piccola è la distanza "L" (la distanza orizzontale tra i centri degli snodi a perno di fusello e il punto in cui l'asse sterzante incontra il terreno). In genere, l'andamento dell'errore teorico rispetto alla sterzata cinematicamente corretta viene rappresentato graficamente in funzione dell'angolo di sterzo per diversi valori di "L".
Nelle auto da corsa e in Formula 1, dove la massimizzazione delle prestazioni e la tolleranza al sottosterzo sono minime, la corretta selezione dell'angolo di Ackermann è estremamente variabile in funzione dell'assetto e della tipologia di tracciato. Se si mantenesse lo stesso angolo di deriva (angolo formato dalla direzione della ruota e la direzione di movimento) per entrambe le ruote in curva, la ruota interna risulterebbe maggiormente impegnata in aderenza rispetto a quella esterna, raggiungendo prima il valore limite del coefficiente di aderenza. Quando la ruota interna contribuisce in modo significativo all'aderenza complessiva, si tende ad esasperare l'effetto Ackermann, anche sensibilmente oltre i valori cinematici (Pro-Ackermann).
Recentemente, l'angolo di Ackermann è tornato al centro del dibattito tra gli appassionati di Formula 1, in seguito all'introduzione del sistema DAS (Dual Axis Steering System) da parte del team Mercedes durante i test pre-stagionali del 2020. Questa innovazione consentirebbe di variare la geometria di sterzo delle ruote anteriori in movimento, sfruttando lo spostamento assiale del volante operato dal pilota.
La Fascia di Ingombro e il Raggio di Curvatura

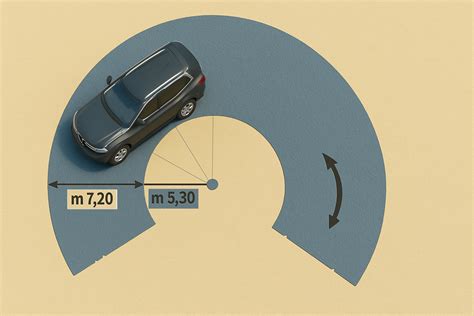

La fascia di ingombro di un veicolo è lo spazio che il veicolo occupa o percorre quando si muove. Non è solo un termine tecnico, ma un concetto fondamentale per comprendere la manovrabilità, specialmente in situazioni come il parcheggio o l'affrontare curve strette. È essenziale sapere dove passa esattamente il veicolo.
Considerando un autobus che compie una curva stretta, la parte posteriore non segue esattamente la traiettoria delle ruote anteriori, ma tende a "tagliare" la curva. Questa differenza di traiettoria è particolarmente evidente quando si traina un rimorchio, poiché la fascia di ingombro non è minore, ma maggiore nelle curve strette rispetto al veicolo singolo. Lo sterzo influisce direttamente sulla fascia di ingombro.
Il valore della fascia di ingombro può variare considerevolmente in base al tipo di veicolo e alle condizioni di sterzata. Secondo il Codice della Strada italiano, l'articolo 217 del Regolamento di Attuazione definisce che ogni veicolo a motore, o complesso di veicoli, compreso il relativo carico, deve potersi inscrivere in una corona circolare (fascia d'ingombro) con un raggio esterno di 12,50 m e un raggio interno di 5,30 m per compiere una rotazione completa (360°). Questo significa che il veicolo deve essere in grado di manovrare entro questi limiti senza fuoriuscire dalla fascia definita.
Il raggio di curvatura (o sterzatura) è un parametro cruciale nella progettazione di infrastrutture come edifici residenziali, commerciali e industriali, poiché influisce direttamente sulla manovrabilità dei veicoli all'interno e intorno a tali strutture. Le autovetture, ad esempio, hanno un raggio di curvatura esterno mediamente tra i 5,5 e i 6 metri, mentre un raggio di curvatura esterno di 7 metri è più ampio.
Nei siti industriali, le aree di carico e scarico devono essere progettate per consentire l'accesso sicuro e agevole a camion e autoarticolati, con raggi di curvatura ampi e spazi adeguati per le manovre. Considerare attentamente il raggio di curvatura durante la fase di progettazione può migliorare significativamente la sicurezza, l'efficienza e la conformità normativa delle strutture. In caso di curva su strada, è opportuno aumentare il raggio di curvatura all'aumentare della velocità del veicolo.
Variazioni dell'Angolo di Caster e Conseguenze
Abbiamo visto come l'angolo di Caster produca effetti positivi sul comportamento dinamico del veicolo e sul feeling di guida. Tuttavia, un Caster troppo elevato può comportare uno sforzo notevole sul volante durante la sterzata e valori eccessivi di campanatura della ruota esterna in curva, riducendo la capacità di scambiare forza laterale.
Per ovviare a questi inconvenienti, la possibilità di variare l'angolo di Caster in funzione dell'angolo di sterzo è molto vantaggiosa. Questo può essere realizzato non utilizzando cerniere fisse per i punti di snodo dello sterzo, ma consentendo loro di muoversi. Ciò richiede la realizzazione di un doppio snodo (uno per ogni braccio di collegamento), che crea una cerniera "virtuale" corrispondente al punto di congiunzione del prolungamento dei due bracci. La posizione nello spazio della cerniera virtuale varierà a seconda dell'angolo di sterzo, e quindi anche l'angolo di Caster sarà variabile.
Con un Caster variabile, è possibile massimizzare i vantaggi senza incorrere negli inconvenienti tipici di un Caster troppo elevato, come un eccessivo ritorno di sterzo o un valore di Camber troppo accentuato in curva. Inoltre, un Caster variabile può rendere più lineare l'aumento dello sforzo sul volante all'aumentare dell'angolo di sterzata (che solitamente ha un andamento esponenziale) e ottenere un angolo di Camber che si adegui meglio alle condizioni dinamiche in curva.
Angoli caratteristici geometria
Il Ruolo del Differenziale nelle Curve
Il differenziale è un meccanismo planetario che permette alle ruote motrici di un asse di ruotare a velocità diverse, un aspetto cruciale durante una curva. L'albero motore, attraverso la trasmissione, trasmette la rotazione all'asse primario e, tramite il meccanismo planetario, ai semiassi primari destro e sinistro. La velocità del meccanismo sarà sempre uguale alla media delle velocità dei semiassi, indipendentemente dalle velocità delle ruote posteriori.
Tuttavia, in situazioni in cui i coefficienti di attrito sono diversi, ad esempio se un lato dell'auto passa sopra una macchia d'olio o del ghiaccio, il comportamento del differenziale può presentare una criticità. Se una ruota, ad esempio quella posteriore sinistra, finisce sul ghiaccio, la sua rotazione sarà molto più facile, e il differenziale tenderà a inviare tutta la rotazione a quella ruota, lasciando l'altra ferma. Poiché la somma delle velocità è costante, se un semiasse gira molto velocemente, l'altro non girerà affatto. Questo è un "difetto" del differenziale tradizionale.
Gli ingegneri cercano costantemente di migliorare il differenziale, preservando la sua proprietà fondamentale di controllo ottimale nelle curve, ma diminuendone gli effetti indesiderati, come l'impedimento della rotazione di un asse quando la differenza di velocità è elevata. Questo ha portato allo sviluppo di diversi tipi di differenziali, come quelli a slittamento limitato, che cercano di distribuire la potenza in modo più efficace anche in condizioni di scarsa aderenza su una ruota.
Problemi Comuni e Soluzioni nella Geometria dello Sterzo
I problemi di geometria dello sterzo tendono a manifestarsi con l'invecchiamento e l'usura dei componenti. Oltre ai disallineamenti del volante e alla tendenza del veicolo a tirare da una parte, possono comparire modelli di usura anomali degli pneumatici. È fondamentale un controllo regolare della geometria delle ruote.
Un modulo completo di diagnosi e regolazione dovrebbe includere informazioni dettagliate sull'angolo di Camber, l'altezza di marcia, la pressione e lo stato degli pneumatici, le procedure di regolazione specifiche e i dati forniti dal produttore del veicolo. Anche la geometria delle ruote posteriori può influenzare in modo significativo la stabilità dello sterzo; è possibile avere angoli di geometria dello sterzo frontali correttamente allineati e avere comunque un veicolo che tira da una parte o presenta usura anomala degli pneumatici.
Per ripristinare le esatte distanze e angolazioni, bisogna regolare l'incidenza (caster), se la sospensione lo consente, solo dopo aver rilevato l'entità dello scostamento assiale. L'utilizzo di un moderno assetto ruote permette di ricavare l'angolo di incidenza sterzando le ruote su appositi piatti oscillanti e rotanti a un'angolazione di 10° o 20°. Una volta effettuata la misura, si interviene su appositi registri, che possono essere costituiti da normali tiranti trasversali con bullone di bloccaggio, o da eccentrici a fori asolati che permettono alla ruota di arretrare o avanzare la sua posizione in senso longitudinale.
Dove non esistono punti di regolazione e in presenza di angoli di incidenza eccessivamente differenti, è necessario ricercarne la causa controllando ed eventualmente sostituendo i bracci oscillanti trasversali inferiori o i trapezi triangolari. Deformazioni significative di questi ultimi possono comportare uno scostamento della ruota anche di 1°. Possono esserci anche deformazioni del passaruota della carrozzeria o del telaietto di supporto alla sospensione, ad esempio in seguito a un forte impatto al sottoscocca.
L'unità di misura dell'incidenza è il grado angolare e i minuti primi. Questo parametro è solitamente alterato da urti, collisioni, sovraccarichi eccessivi con ammortizzatori scarichi e per deterioramenti e usura degli organi dell'avantreno. L'incidenza è presente solo sulle ruote anteriori e deve essere regolata prima della campanatura.
