Nel vasto e in continua evoluzione mondo della mountain bike, uno degli aspetti più discussi e determinanti per la geometria di una bici è senza dubbio l'angolo di sterzo. Non è solo un valore tecnico sulla scheda del telaio, ma un vero e proprio fattore che incide radicalmente sul comportamento della bici, influenzando tutto, dalla stabilità in discesa alla maneggevolezza nei tratti tecnici, fino all'efficienza in salita. Per comprenderne appieno l'importanza, è fondamentale analizzare come questo parametro interagisce con altri elementi geometrici e come le misurazioni debbano essere interpretate, specialmente in relazione al "sag" delle sospensioni.
L'Angolo di Sterzo: Misurazione e Significato
L'angolo di sterzo si misura in gradi, considerando la linea del tubo sterzo rispetto al suolo. Questo valore non è uguale per tutte le bici, ma varia in base alle discipline MTB praticate. Ogni disciplina, dal Cross Country (XC) al Downhill (DH), richiede caratteristiche di guida diverse, che vengono direttamente influenzate dall'inclinazione del tubo sterzo. Ad esempio, una bici da XC come la Lux ha un angolo di sterzo di 68,5°, considerato piuttosto verticale, offrendo una risposta più rapida alle basse velocità, ideale per le salite impegnative. Al contrario, una bici da DH come la Sender, progettata per scendere il più velocemente possibile, presenta un angolo di sterzo di 63°, definito come aperto, che rallenta la risposta dello sterzo per garantire maggiore sicurezza e stabilità alle alte velocità. Tra questi due estremi, le bici da trail come la Spectral e la Neuron mostrano angoli intermedi, con la Neuron a 67° e la Spectral a 64°, evidenziando come anche piccole differenze possano definire il carattere di una bici.
L'Evoluzione della Geometria MTB
La geometria delle mountain bike ha subito un'evoluzione drastica negli ultimi due decenni. I pionieri come Gary Fisher già sostenevano che per avere una bici maneggevole e stabile al tempo stesso occorreva aprire l'angolo di sterzo e aumentare il rake della forcella. Con l'avvento delle ruote da 29 pollici, si è posto il problema di rendere più maneggevoli le ruote grandi, ma un rake maggiore, pur diminuendo il trail e favorendo la maneggevolezza, aumenta il passo della bici, riducendo la guidabilità sui sentieri stretti.
Nei primi anni della mountain bike, tra gli anni '90 e l'inizio degli anni 2000, era un vero e proprio "selvaggio west" del ciclismo, con designer che sperimentavano incessantemente per creare la mountain bike definitiva. Dal 2010 in poi, la situazione ha iniziato a stabilizzarsi, e molti dei design più azzardati sono stati abbandonati a favore di soluzioni più affidabili ed efficienti. La nuova generazione di bici è diventata molto più capace, permettendo di andare più velocemente su terreni più accidentati, sia in salita che in discesa. Questo ha reso evidente la necessità di una geometria unica per le MTB, distaccandosi dalle origini basate sui modelli di beach cruiser degli anni '40.
Le tabelle di geometria si sono ampliate per includere informazioni non solo relative al fit della bici, ma anche alle preferenze di guida. Comprendere la geometria non solo ti dice come starai in sella, ma anche come la bici andrà in salita e in discesa, come sterzerà, impennerà e farà i bunny hop. Le parti sospese al telaio possono cambiare con il tempo e con l'usura, ma la geometria rimarrà con te per tutta la vita della bici. Trovare la geometria giusta per il proprio corpo, il luogo in cui si vive e il proprio stile di guida è fondamentale per avere un rapporto lungo e felice con la propria bici.
Geometria moderna della mountain bike e come funziona | The Explainer
Angolo Sterzo Aperto vs. Chiuso: Vantaggi e Svantaggi
Scegliere tra un angolo sterzo aperto o chiuso non significa semplicemente preferire un valore rispetto a un altro, ma trovare il giusto equilibrio tra stabilità e agilità. Ogni configurazione offre vantaggi e svantaggi che si riflettono direttamente sul controllo della bici nelle diverse situazioni di guida.
Angolo di sterzo aperto (valore in gradi più basso): Aumenta la stabilità, specialmente alle alte velocità e sui terreni ripidi. La bici è meno reattiva e si comporta più come uno "schiacciasassi", ideale per le discese tecniche e veloci. Tuttavia, può rendere la bici più difficile da manovrare nei tratti stretti e tecnici a bassa velocità, e potrebbe richiedere più energia in salita per mantenere la ruota anteriore a terra, favorendo un maggiore "wheel flop".
Angolo di sterzo chiuso/verticale (valore in gradi più alto): Offre maggiore agilità e reattività alle basse velocità, rendendo la bici più facile da sterzare nei sentieri tortuosi e nelle salite tecniche. Le bici da Cross Country spesso adottano angoli più chiusi per massimizzare l'efficienza in pedalata. Il compromesso è una minore stabilità alle alte velocità e sui terreni molto ripidi, dove la bici può risultare più nervosa.
Per un principiante, un valore intermedio tra 66° e 68° è spesso consigliato, in quanto garantisce un buon compromesso tra stabilità e agilità.
L'Influenza di Rake, Avancorsa e Trail
Oltre all'angolo di sterzo, altri termini come rake della forcella, avancorsa (o offset) e trail sono cruciali per comprendere la maneggevolezza e il controllo dell'avantreno.
Rake (o Offset): È la distanza tra l'asse del tubo di sterzo e l'asse del mozzo anteriore. Un rake maggiore, pur diminuendo il trail e favorendo la maneggevolezza, aumenta il passo della bici e quindi riduce la guidabilità del mezzo sui sentieri stretti. Negli ultimi tempi, si è osservata una tendenza a utilizzare offset più corti sulle forcelle per aumentare il trail, una soluzione preferita da molti marchi rispetto ad angoli di sterzo più aperti.

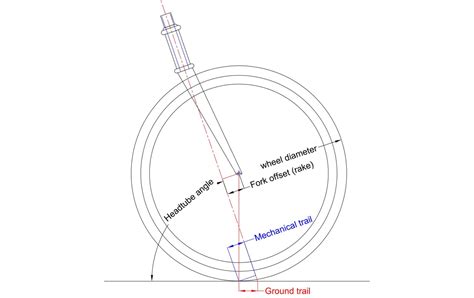

Trail: Questa misura, conosciuta anche come Ground Trail o Trail Meccanico (Mechanical Trail), dà un'indicazione di quanto stabile sarà lo sterzo. È influenzata principalmente dalla dimensione della ruota, dall'angolo dello sterzo e dall'offset della forcella. In generale, quando il Trail aumenta, lo sterzo diventa più stabile perché entra in azione una forza che tende a riportare il manubrio in posizione centrale.
Il Mechanical Trail è riconducibile al collegamento di una ruota orientabile (come quella di un carrello della spesa). Maggiore è la sua lunghezza, maggiore sarà la stabilità dello sterzo, ma anche la forza necessaria per iniziare una curva. Un Mechanical Trail più lungo implica uno sterzo più stabile ma più "pigro".
Il Ground Trail è più facile da visualizzare e da trovare tra le specifiche di una bici.
L'effetto caster e il Wheel Flop sono due fenomeni correlati al trail. L'effetto caster è una forza stabilizzante che tende a tirare lo sterzo verso la posizione centrale, simile a come una ruota orientabile si allinea automaticamente alla direzione di marcia. Il Wheel Flop, invece, è una forza destabilizzante che tende ad allontanare il gruppo dello sterzo dalla posizione dritta, specialmente a basse velocità e con uno sterzo più chiuso. Aumentando il Mechanical Trail, sia aprendo lo sterzo sia riducendo l'offset della forcella, si aumentano entrambi gli effetti. Tuttavia, alle alte velocità prevale l'effetto caster.
Geometria Statica vs. Geometria Dinamica: L'Importanza del Sag
Tutto quanto espresso finora si riferisce alla geometria misurata con la bici scarica, altrimenti conosciuta come "geometria statica", quella che si vede di solito nelle tabelle di ogni mountain bike. Ma quando il biker sale sulla bici, il suo peso causerà un abbassamento della/e sospensione/i (fenomeno noto come "sag"), cambiando la maggior parte delle misurazioni elencate in precedenza.
Con una full suspended, la sospensione posteriore si stabilizza in misura maggiore rispetto a quella anteriore, con l'altezza del movimento centrale che diminuirà in modo più significativo. A seconda della traiettoria percorsa dalla ruota posteriore lungo la sua escursione, il carro ammortizzato potrebbe anche allungarsi in posizione di sag, ma nella maggior parte dei design si accorcia leggermente durante l'affondamento. In questo caso il Front Center si accorcia in posizione di sag, specialmente con un angolo sterzo aperto.
La posizione tipica di una sospensione su una sezione di un sentiero è nota come "altezza dinamica". La geometria dinamica si riferisce a questa situazione "intermedia", chiaramente non semplice e pratica da misurare oltre a essere influenzata da molti fattori tra cui la posizione del biker e la scelta della linea. Questo è un tipico concetto qualitativo più che quantitativo, utile per confrontare setup differenti.
L'angolo sterzo varia con le sospensioni: un ammortizzatore troppo compresso può chiudere l'angolo sterzo, cambiando la geometria della bici. Per questo motivo, una misurazione accurata dell'angolo di sterzo dovrebbe idealmente considerare il sag corretto, ovvero il punto in cui la bici si trova durante la guida. Tuttavia, per praticità e standardizzazione, le misurazioni riportate dai costruttori sono solitamente quelle statiche, a bici scarica.
Fattori che Influenzano il Comportamento dello Sterzo
Diversi fattori possono influenzare il comportamento dello sterzo, a volte in modo controintuitivo:
- Impatto con ostacoli: Quando la ruota anteriore colpisce un ostacolo importante, la zona di contatto può trovarsi di fronte all'asse dello sterzo, causando una quota negativa di Trail e invertendo l'effetto caster.
- Cambi di pendenza: Un cambiamento della pendenza fa cambiare anche la quota di Trail. Ad esempio, passando da una discesa ripida a una piatta, l'angolo sterzo diventa relativamente più verticale rispetto al terreno, riducendo la quota di Trail, che può diventare negativa su pendenze elevate (circa 20°).
- Angolo di sterzata estremo: Quando l'angolo sterzo cresce fino a 90°, l'effetto di rotazione si inverte. In curve strette e ripide, questi fattori si combinano: un cambio di pendenza e una forcella compressa accentuano l'angolo dello sterzo rispetto al terreno, riducendo il Trail e, in alcuni casi, portandolo a un valore negativo. In queste situazioni, l'effetto caster si inverte a un angolo di sterzata molto ridotto, portando la ruota a girare "dentro la curva" più del necessario. Un Trail più lungo, ottenuto con un offset più corto sulla forcella, rende meno comune l'inversione dell'effetto caster.
Come Modificare l'Angolo di Sterzo e l'Influenza delle Ruote
È possibile modificare l'angolo di sterzo della propria MTB senza cambiare telaio, utilizzando serie sterzo angolate (come l'Angle Set Cane Creek) o sistemi di regolazione integrati. Aumentare l'escursione della forcella di due centimetri (ad esempio, da 140 mm a 160 mm) apre grossomodo l'angolo di sterzo di un grado (da 67° a 66°). Tuttavia, alzare eccessivamente l'avantreno può avere svantaggi, in particolare in salita, dove la bici si impenna più facilmente e il ciclista finisce arretrato, dovendo compensare per recuperare centralità. Anche in discesa, un avantreno troppo alto può aumentare il sottosterzo, richiedendo di caricare eccessivamente la ruota anteriore.
Il diametro della ruota è un altro fattore cruciale. Le ruote da 29 pollici sono spesso definite "schiacciasassi" per la loro capacità di "galleggiare" sugli ostacoli, vantaggioso sia in discesa che in salita. L'angolo di sterzo "aperto" è una soluzione che permette di montare ruote di diametro più piccolo (ad esempio 27,5 pollici) e quindi di avere una maggiore agilità nella guida in discesa.
Altre Misure Geometriche Fondamentali
La geometria della mountain bike non si limita all'angolo di sterzo. Altri parametri cruciali sono:
Tubo Piantone: È la misura più importante per il fit della bici. Se è troppo lungo la bici non ti andrà bene, mentre se è troppo corto non sarai in grado di pedalare correttamente. L'angolo del tubo piantone indica se una bici è più per terreni pianeggianti o ripidi. Un angolo più aperto posiziona il peso sulla bici, riducendo la pressione sui polsi nei terreni piani. Un angolo più verticale spinge il ciclista in avanti, aumentando il peso sui polsi sui terreni più piani ma migliorando la posizione in salita per mantenere la trazione. Ad esempio, la Strive da enduro ha un angolo di piantone più verticale (78°) rispetto alla Lux da XC (75°), che è più orientata a un uso misto e prolungato in pista.

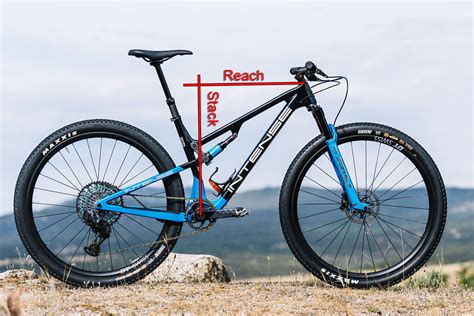

Reach: Una delle recenti aggiunte alla tabella delle geometrie, il reach è la distanza orizzontale tra la proiezione del movimento centrale e la parte superiore del tubo sterzo. Aiuta a capire come sarà la bici quando ci si alza dalla sella. Le bici da cross-country hanno un reach più breve rispetto alle bici da downhill o enduro, spesso per compensare l'uso di attacchi manubrio più lunghi. Una bici più lunga tende ad essere più stabile ad alta velocità ma meno agile nelle curve strette e nelle impennate. Una bici più corta è più "divertente", facile da manovrare su terreni tecnici a bassa velocità, ma più nervosa ad alte velocità.
Stack: Questa misura indica quanto è alta la parte anteriore del telaio. È la distanza verticale dalla proiezione del movimento centrale, fino alla parte superiore del tubo sterzo, fornendo l'altezza del manubrio in relazione alla posizione dei piedi. Bici da cross-country come la Lux tendono ad avere altezze di stack inferiori (es. 582 mm per la taglia M), per consentire una posizione più bassa del manubrio in salita. Bici da freeride come la Torque hanno stack più alti (es. 632 mm), per maggiore sicurezza nelle discese ripide. Le bici da trail come la Neuron hanno stack intermedi (es. 614 mm).
Foderi Orizzontali (Chainstays): La lunghezza dei foderi orizzontali gioca un ruolo enorme nel determinare la stabilità della bici. Foderi più corti rendono la bici più facile da condurre, impennare e curvare strettamente, mentre foderi più lunghi la rendono più stabile ma più difficile da manovrare in modo giocoso. Le bici da DH come la Sender hanno foderi orizzontali più lunghi (445 mm), mentre le XC come la Lux li hanno più corti (432 mm). Le eMTB tendono ad avere foderi orizzontali leggermente più lunghi (es. Spectral:ON 440 mm vs Spectral 29" 437 mm) per una migliore distribuzione del peso sulla ruota posteriore, utile per affrontare salite ripide grazie al motore.
Determinare e Modificare l'Angolo di Sterzo: Un Caso Pratico
Come fare a sapere l'angolo di sterzo della propria MTB? Di solito è indicato nella scheda tecnica del costruttore. Tuttavia, misurarlo direttamente, specialmente con il sag corretto, può essere un'operazione complessa.
Un esempio pratico di Simone, un frequentatore di un sito specializzato, illustra bene il processo. Simone possiede una MTB 26" del 2012 con una forcella Sr Suntour SF13 (XCR) e desidera sostituirla. Dalle foto inviate, vengono rilevate alcune misure chiave: le altezze di sella e manubrio da terra (linee rosse verticali) e i tre lati di un triangolo giallo formato dal tubo sterzo, per ricavare l'angolo.
Inizialmente, l'angolo di sterzo misurato della sua bici risulta essere di 71,6°, considerato piuttosto chiuso e che rende la MTB "docile". Per capire la differenza con una MTB più reattiva, si può provare a guidarle entrambe senza mani: quella più reattiva è più sensibile agli spostamenti del corpo e più difficile da guidare, mentre quella più docile tiene più facilmente la traiettoria.
Il suggerimento è di considerare che ogni 10 mm di altezza aggiuntiva della forcella, l'angolo si apre di circa 0,5°. Con un angolo di sterzo di 71,6°, Simone ha un ampio margine di scelta per l'escursione della nuova forcella. Se desidera mantenere la guidabilità attuale, può optare per escursioni nell'intervallo 90-110 mm. Se invece volesse un comportamento più reattivo, potrebbe montare una forcella da 120-130 mm, che porterebbe l'angolo a circa 69°, ancora adatto a una mountain bike da cross country, ma con un carattere più "nervoso".
Alzare l'avantreno per aprire l'angolo di sterzo può essere utile, ma con moderazione. Un aumento eccessivo di altezza può portare il movimento centrale a un livello troppo elevato, rendendo la bici inguidabile e rischiando di impennarsi troppo facilmente in salita, oltre a creare sottosterzo in discesa. L'obiettivo è trovare un equilibrio che si adatti allo stile di guida e al terreno.
Geometria moderna della mountain bike e come funziona | The Explainer
Conclusioni Parziali
L'angolo sterzo MTB è uno degli elementi più determinanti nella geometria della bici. Non esiste un valore universale "migliore", ma tutto dipende dalla disciplina, dal terreno e dal proprio stile di guida. Comprendere come l'angolo di sterzo interagisce con il rake, il trail e il sag delle sospensioni è fondamentale per scegliere la bici giusta o per apportare modifiche mirate alla propria mountain bike, mirando sempre a un equilibrio ottimale tra stabilità e agilità che garantisca il massimo piacere di guida sui sentieri.
