L'Antenna Veicolare Quadribanda: Guida Completa per l'Utilizzo con l'FT-8900

L'introduzione di un apparato radio veicolare come l'Yaesu FT-8900 apre un mondo di possibilità comunicative, specialmente per chi è interessato alle bande VHF (Very High Frequency) e UHF (Ultra High Frequency). Tuttavia, la scelta dell'antenna giusta è cruciale per massimizzare le prestazioni e ottenere il massimo da questo versatile strumento. Questo articolo esplorerà in dettaglio le opzioni per le antenne veicolari quadribanda, con un focus particolare sull'FT-8900, offrendo consigli pratici per la costruzione, la taratura e la scelta dei cavi, tenendo conto di un budget limitato e delle esigenze specifiche dell'utente.

Comprendere l'FT-8900 e le sue Bande Operative

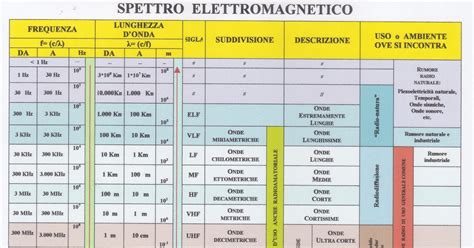

Prima di addentrarci nelle specifiche delle antenne, è fondamentale comprendere le capacità dell'FT-8900. Questo apparato è definito "quadribanda" perché opera su quattro bande principali: 10 metri (circa 29 MHz), 6 metri (circa 50 MHz), 2 metri (circa 144 MHz) e 70 centimetri (circa 430 MHz). È importante notare, come evidenziato da altri radioamatori, che l'utilizzo di queste bande, in particolare i 10 e 6 metri, è prevalentemente in modalità FM (Frequency Modulation).

Questa limitazione in FM sui 10 e 6 metri riduce significativamente le opportunità di contatto a lunga distanza (DX) rispetto alle modalità SSB (Single Sideband) o CW (Continuous Wave). Infatti, i ponti radio in 29 MHz in FM sono rari e spesso non italiani. Similmente, la banda dei 6 metri in FM offre un'esperienza limitata. Tuttavia, la banda dei 6 metri può essere molto fruibile in mobile se si presentano condizioni di propagazione favorevoli, permettendo contatti DX anche in movimento, a patto di avere un apparato SSB. Per chi è principalmente interessato alle comunicazioni VHF e UHF, esistono altre radio che potrebbero offrire un rapporto qualità-prezzo più vantaggioso.

L'Importanza dell'Antenna Veicolare Quadribanda

La scelta dell'antenna è determinante per le prestazioni di qualsiasi apparato radio. Per l'FT-8900, che copre un range di frequenze così ampio, un'antenna quadribanda è una soluzione che offre flessibilità, permettendo di operare su più bande con un unico elemento.

Uno dei modelli specificamente menzionati e che sembrano essere progettati per questo apparato è la Diamond CR-8900. Questa antenna copre esattamente le bande dei 10m, 6m, 2m e 70cm, rendendola una scelta logica per chi possiede l'FT-8900.

Tuttavia, per chi ha un budget limitato e desidera ottenere una resa accettabile, soprattutto sulle bande VHF e UHF che sono l'interesse principale, ci sono diverse considerazioni. La necessità di avere almeno due antenne, una per i 29 MHz e un'altra per le bande superiori (come una trobanda per 6, 2 e 70 cm tipo la Diamond V2000), è stata sollevata. Questa prospettiva suggerisce che un'unica antenna quadribanda potrebbe non essere la soluzione ottimale per tutte le bande, specialmente se si cerca la massima efficienza su ciascuna.

Soluzioni per Antenne a Basso Costo e Fai-da-Te

Per chi desidera investire poco ma ottenere comunque una resa accettabile, le soluzioni fai-da-te (DIY) per antenne possono essere un'ottima alternativa. Costruire un'antenna permette non solo un notevole risparmio economico, ma anche una maggiore comprensione del funzionamento di questi dispositivi.

Per le bande VHF e UHF, antenne come la "Ground Plane" o la "J-Pole" sono relativamente semplici da costruire e possono offrire prestazioni sorprendenti se realizzate con cura.

• Antenna Ground Plane: Questa antenna è composta da uno o più elementi radiali disposti orizzontalmente o inclinati verso il basso, che fungono da piano di massa. Il numero e la lunghezza di questi elementi influenzano l'efficienza dell'antenna. Per le bande VHF e UHF, la costruzione è fattibile con materiali facilmente reperibili come tubi di alluminio o filo di rame.
• Antenna J-Pole: Questa antenna è un tipo di antenna verticale a quarto d'onda, che utilizza una sezione di linea di trasmissione a impedenza caratteristica per l'adattamento di impedenza. È nota per la sua semplicità costruttiva e per non richiedere un piano di massa esteso, rendendola ideale per installazioni temporanee o dove lo spazio è limitato.

Per quanto riguarda la banda dei 10 metri, se l'interesse primario sono le comunicazioni FM, un'antenna dipolo semplice o una Ground Plane costruita per quella frequenza potrebbe essere sufficiente, specialmente se l'obiettivo non è il DX a lunga distanza.

È fondamentale, nella costruzione di un'antenna fai-da-te, prestare molta attenzione alle misure precise, in quanto anche piccole variazioni possono influenzare significativamente le prestazioni e la capacità di accordo dell'antenna.

La Taratura dell'Antenna e l'Uso del ROSmetro

Una volta installata o costruita un'antenna, la sua taratura è un passaggio imprescindibile per garantirne l'efficienza e prevenire danni all'apparato radio. La taratura si effettua misurando il ROS (Rapporto di Onda Stazionaria) e regolando l'antenna fino a ottenere un valore il più basso possibile, idealmente vicino a 1:1.

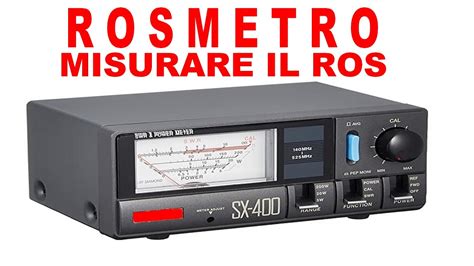

Il ROSmetro è lo strumento utilizzato per questa misurazione. Il modello posseduto dall'utente, lo Zetagi HP 201, è in grado di misurare fino a 200 MHz. Questo copre la banda dei 2 metri (VHF) e parte della banda dei 70 centimetri (UHF), ma non l'intera gamma UHF (che arriva fino a circa 430 MHz) né la banda dei 10 metri (29 MHz) o dei 6 metri (50 MHz) se si considera la sua funzione di wattmetro.

Il problema sorge per le frequenze superiori ai 200 MHz. Per tarare antenne che operano su tutta la banda UHF, sarà necessario un ROSmetro che copra un range di frequenze più ampio, idealmente fino a 500 MHz o più. Esistono in commercio ROSmetri che coprono queste frequenze, oppure si può considerare l'acquisto di un secondo strumento dedicato alle UHF.

Per quanto riguarda la taratura in sé:

1. Collegamento: Collegare il ROSmetro tra la radio e l'antenna, utilizzando cavi coassiali di buona qualità.
2. Impostazione Radio: Impostare la radio su una frequenza centrale della banda che si desidera tarare e selezionare la potenza di trasmissione più bassa possibile.
3. Misurazione: Premere il PTT (Push-To-Talk) e leggere il valore del ROS sul display. Se si sta utilizzando la funzione wattmetro dello Zetagi HP 201, si noti che la sua accuratezza per la misurazione della potenza è specificata per la banda 26-30 MHz.
4. Regolazione: Se il ROS è alto, sarà necessario apportare modifiche all'antenna. Per antenne a lunghezza variabile (come quelle con stili telescopici o elementi regolabili), si tratta di accorciare o allungare gli elementi. Per antenne fai-da-te, potrebbe essere necessario tagliare o modificare la lunghezza dei conduttori. L'obiettivo è ridurre il ROS sulla frequenza desiderata.
5. Ripetizione: Ripetere il processo di misurazione e regolazione fino a ottenere un ROS accettabile (generalmente inferiore a 1.5:1 per un funzionamento ottimale, anche se valori fino a 2:1 possono essere tollerati a seconda dell'applicazione e della potenza dell'apparato).
6. Verifica su Tutta la Banda: Una volta trovato il punto di accordo ottimale su una frequenza, è buona norma verificare il ROS anche alle estremità della banda di interesse per assicurarsi che l'antenna funzioni in modo accettabile su tutto il range operativo.

È importante sottolineare che per un apparato da 50W in VHF, un ROS elevato può non solo ridurre l'efficacia della trasmissione, ma anche causare surriscaldamento del trasmettitore e potenziali danni a lungo termine.

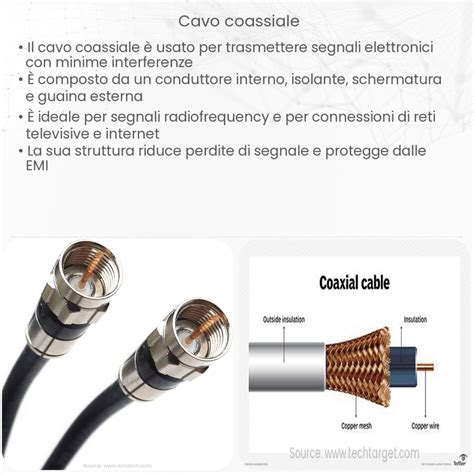

La Scelta del Cavo Coassiale

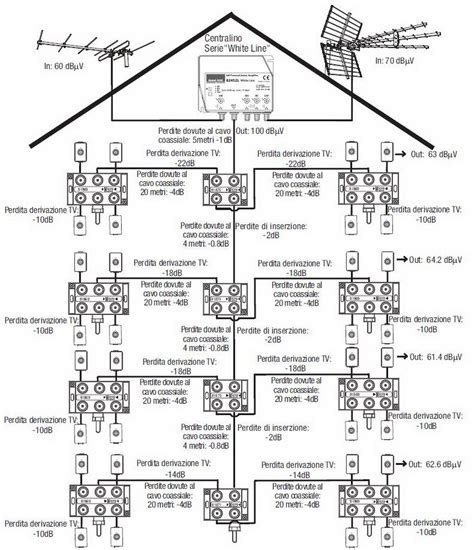

La potenza di 50W in VHF/UHF, unita alle frequenze operative, rende la scelta del cavo coassiale un fattore critico per minimizzare le perdite di segnale. Le perdite in un cavo coassiale aumentano con la frequenza e con la lunghezza del cavo stesso.

Per le bande VHF e UHF, cavi con basse perdite sono essenziali. Alcuni dei cavi più comuni e raccomandati includono:

• RG-58: È un cavo molto diffuso e flessibile, ma presenta perdite significative alle frequenze più alte (VHF e UHF), soprattutto su lunghezze considerevoli. Non è la scelta ideale per applicazioni da 50W su queste bande se si cerca la massima efficienza.
• RG-213/U: Questo cavo ha un diametro maggiore rispetto all'RG-58 e offre perdite inferiori, rendendolo una scelta migliore per le bande VHF e UHF, specialmente per lunghezze moderate.
• Low-Loss Coax (es. LMR-400, RG-8X): Esistono cavi specificamente progettati per avere perdite molto basse alle alte frequenze. Questi cavi sono generalmente più costosi e meno flessibili, ma offrono prestazioni superiori, riducendo significativamente la potenza persa lungo il cavo.

La scelta del cavo dipenderà dalla lunghezza necessaria e dal budget disponibile. Per installazioni fisse dove la lunghezza del cavo è determinata, investire in un cavo a basse perdite è altamente raccomandato per preservare la potenza trasmessa e la sensibilità in ricezione. Se la lunghezza è breve (pochi metri), anche un RG-213/U potrebbe essere accettabile.

È anche importante utilizzare connettori di buona qualità e assicurarsi che l'installazione sia eseguita correttamente per evitare ulteriori perdite o problemi di disadattamento di impedenza.

Considerazioni Aggiuntive e Suggerimenti

• Posizionamento dell'Antenna: L'altezza e la posizione dell'antenna sono fattori determinanti per le prestazioni, specialmente in VHF e UHF, dove la linea di vista è importante. Un'antenna montata più in alto e lontana da ostacoli metallici avrà una resa migliore. Per un uso veicolare, il tetto dell'auto offre solitamente il miglior piano di massa.
• Filtri e Protezioni: Considerare l'uso di filtri o protezioni contro le sovratensioni (scaricatori) se l'antenna è esposta alle intemperie, per proteggere l'apparato radio.
• Utilizzo di Apparati Elettronici: Le antenne veicolari, specialmente quelle installate vicino all'abitacolo, possono occasionalmente interferire con i sistemi elettronici del veicolo. È importante testare il funzionamento di tutti i sistemi dell'auto dopo l'installazione dell'antenna.
• Flessibilità e Affidabilità: L'FT-8900 è descritto come un apparato progettato per radioamatori che richiedono flessibilità, affidabilità e potenti capacità di comunicazione. La scelta dell'antenna deve riflettere queste qualità.
• Multi-colore Retroilluminazione: Alcuni apparati veicolari presentano retroilluminazione multi-colore per un maggiore controllo e usabilità. Questo aspetto, sebbene non direttamente legato all'antenna, contribuisce all'esperienza d'uso complessiva.
• Pagamenti Rateali: Per chi considera l'acquisto di apparati e accessori, la disponibilità di opzioni di pagamento rateale può facilitare l'investimento.

In conclusione, la scelta dell'antenna veicolare quadribanda per l'FT-8900 richiede un'attenta valutazione delle proprie priorità: budget, bande di interesse primario e prestazioni desiderate. Sebbene esistano soluzioni commerciali specifiche come la Diamond CR-8900, anche opzioni fai-da-te o combinazioni di antenne più semplici possono offrire risultati accettabili, soprattutto se accompagnate da una corretta taratura e dall'uso di cavi adeguati. La comprensione delle caratteristiche dell'apparato e dei principi fondamentali delle antenne è la chiave per un'esperienza radioamatoriale gratificante.
