I sistemi di antenna impiegati sui veicoli militari, in particolare sulle navi, hanno sempre rappresentato un pilastro fondamentale per la difesa nazionale. Tuttavia, il panorama tecnologico e geostrategico attuale impone una continua evoluzione di questi sistemi, spinta dalla crescente complessità delle operazioni militari e dall'emergere di nuove minacce. L'innovazione tecnologica e la necessità di garantire capacità di comunicazione sicure ed efficaci sono al centro di questa trasformazione.
Il Contesto Attuale e le Sfide per la Difesa Navale
Il contesto attuale è caratterizzato da importanti sviluppi tecnologici e da un aumento esponenziale del numero di fonti di intelligence e di comunicazione, come satelliti, radar e droni. Questo scenario presenta sia opportunità che rischi per i sistemi di difesa militare. L'incremento della qualità delle immagini e dei video, unitamente alla necessità di comunicare un numero sempre maggiore di informazioni tra i vari attori sparsi in tutto il mondo, richiede una velocità di trasmissione dei dati sempre maggiore.

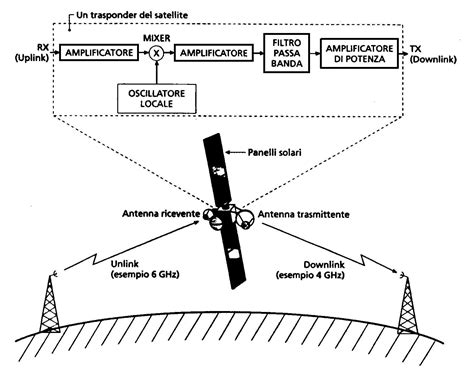

Per soddisfare questa domanda crescente, si sta assistendo a un aumento del numero di satelliti e all'utilizzo di frequenze sempre più elevate da parte dei satelliti di ultima generazione. Questi progressi permettono di raggiungere volumi e qualità di dati ad alta velocità senza precedenti, essenziali per la superiorità informativa.
Sulle navi militari di superficie, la sfida è duplice: lo spazio disponibile per integrare i sistemi di antenna è molto limitato e le condizioni ambientali sono estremamente severe. Allo stesso tempo, per tenere il passo con le esigenze di comunicazione esponenziali, i sistemi di antenna stanno diventando sempre più flessibili e vengono costantemente ottimizzati. Questo permette loro di operare in diverse bande di frequenza contemporaneamente, riducendo al minimo le interferenze da una banda all'altra. Questa capacità multifrequenza è una questione fondamentale per il settore della difesa, che le aziende della Base Industriale e Tecnologica della Difesa (BITD) affrontano con soluzioni di antenne paraboliche multifrequenza.
Queste antenne coprono un ampio spettro di frequenze, che va da 3 GHz a 31 GHz (dalla banda C alla banda Ka). Il dimensionamento preciso dei componenti di queste antenne per garantirne le prestazioni e la resistenza meccanica all'ambiente, senza aumentarne il peso, richiede competenze avanzate sia nella meccanica che nelle frequenze a microonde.
L'Importanza dei Radome e l'Innovazione nei Materiali
Di fronte a queste sfide ambientali e operative, i radome che coprono le antenne sono fondamentali. La loro progettazione, produzione e qualificazione elettromagnetica sono aspetti cruciali, e aziende come Ineo Defense (un'entità di Equans France) eccellono in questo campo. I radome servono a proteggere l'antenna, che è un componente meno robusto, dalle varie aggressioni ambientali menzionate e possono anche aggiungere una protezione balistica, fornendo una schermatura aggiuntiva.
Gli esperti del settore monitorano costantemente i nuovi materiali compositi, li caratterizzano e li selezionano. Questo processo consente di produrre antenne e radome leggeri e robusti, ottimizzando al contempo le prestazioni elettromagnetiche. In un momento in cui le minacce potenziali si moltiplicano e le tecnologie si evolvono, i sistemi di antenna sono più che mai i garanti della Difesa Nazionale, posizionandosi all'avanguardia della tecnologia.
Le Nuove Tecnologie di Produzione e la Fabbricazione Additiva
Da un punto di vista industriale, la necessità di integrare diverse bande di frequenza in un sistema di antenna delle stesse dimensioni, limitandone al contempo il peso, richiede l'impiego di nuove tecnologie di produzione. Mentre un tempo la lavorazione dei pezzi era la norma, la crescente frequenza delle antenne richiede nuovi processi di produzione personalizzati. Questi processi consentono di realizzare pezzi sempre più sofisticati, leggeri, compatti e monopezzo, impossibili da produrre con le tecniche tradizionali.
Ad esempio, la precisione richiesta per la produzione di alcuni componenti di antenne si avvicina ormai a un micron. La fabbricazione additiva, nota anche come stampa 3D, consente di produrre diversi componenti di antenna in un unico blocco. Questa tecnica evita le imprecisioni di assemblaggio e riduce il peso complessivo del sistema, rappresentando un salto qualitativo significativo nella produzione di antenne militari.
Manufacturing of Spacial Antenna Structures by 3D Printed Electronics | FAPS
Un'altra questione fondamentale per il futuro del settore è la disponibilità di questi sistemi, che devono essere adattati ai profili di missione di ciascuna nave. In questo contesto, aziende specializzate realizzano studi di sicurezza operativa e di supporto logistico integrato per definire politiche di manutenzione che ottimizzino i costi complessivi, garantendo al contempo la massima disponibilità dei sistemi.
L'Impegno di Aziende Specializzate: L'Esempio di Equans France e Ineo Defense
Il Gruppo Equans, filiale del Gruppo Bouygues, è un leader mondiale nel settore dell'energia e dei servizi, radicato in oltre un secolo di storia. In Francia, grazie soprattutto a Ineo, Axima e Bouygues Energies & Services, ha un'alta densità territoriale, sinonimo di prossimità. I suoi 35.000 dipendenti in Francia supportano i loro clienti nel miglioramento e nell'ottimizzazione delle loro attrezzature, dei loro sistemi e dei loro processi tecnici, al fine di affrontare le sfide di una triplice transizione: energia, industria e digitale. Equans mobilita un alto livello di competenza e tecnologia, con l'ambizione di dare un contributo significativo a un mondo a basse emissioni di carbonio e resiliente.
Presente in 20 paesi, con 90.000 dipendenti che operano in 5 continenti e un fatturato annuo nel 2023 di 18,8 miliardi di euro, il gruppo Equans connette, produce, fornisce e protegge ogni giorno energia e dati per territori, città, edifici, fabbriche e infrastrutture. La sua filiale Equans France fa parte della stessa dinamica, con un fatturato di 7,1 miliardi di euro nel 2023 e attività in quasi 30 Paesi diversi.
Un esperto nella progettazione, produzione, installazione e manutenzione in condizioni operative di antenne e radome per Ineo Defense si occupa da oltre 30 anni di applicazioni aria-terra-mare, equipaggiando alcune delle navi più sensibili della Marina francese. Questo rende Ineo Defense un anello storico del sistema di difesa francese e un partner fondamentale per i produttori del settore.
Tipologie di Antenne Militari: Un Focus sulle Antenne a Stilo
Le antenne per comunicazioni militari (MILCOM) includono una vasta gamma di tipologie, tra cui antenne radar fondamentali per il monitoraggio del traffico aereo, antenne a banda larga utilizzate per acquisire informazioni su un ampio spettro di frequenze (da 30 MHz a 10 GHz), e antenne specifiche per radio portatili, manpack, veicoli e applicazioni speciali per sorveglianza, telemetria e distribuzioni remote. Tra queste, si trovano anche antenne disconiche, dipolari e log periodiche, nonché monopoli, dipoli impilati e antenne Yagi.
L'Antenna a Stilo (Whip Antenna)
Un'antenna a stilo, nota anche con l'appellativo inglese whip antenna, è un'antenna costituita da un filo, o uno stilo, flessibile e rettilineo. L'estremità inferiore dell'antenna a stilo è connessa al ricevitore radio o al trasmettitore. Si tratta di una forma di antenna a monopolo, progettata per essere flessibile in modo da non rompersi facilmente. Il suo appellativo di "antenna a frusta" deriva dal movimento simile a una frusta che esibisce quando viene perturbata.
Le antenne a stilo per radio portatili sono spesso costituite da una serie di tubi metallici telescopici ad incastro, in modo da poter essere retratte quando non vengono utilizzate. La lunghezza ideale di un'antenna a stilo è determinata dalla lunghezza d'onda delle onde radio per le quali viene utilizzata.
Le antenne a stilo sono il tipo più comune di antenna a monopolo e vengono utilizzate nelle frequenze più elevate della banda radio HF, nella banda radio VHF e nella banda radio UHF. Sono ampiamente impiegate come antenne per radio portatili, telefoni cordless, walkie-talkie, radio FM, radioregistratori, dispositivi Wi-Fi abilitati, e vengono montate sui veicoli come antenne per autoradio e come antenne per ricetrasmettitori sui veicoli con ruote e sugli aeromobili.

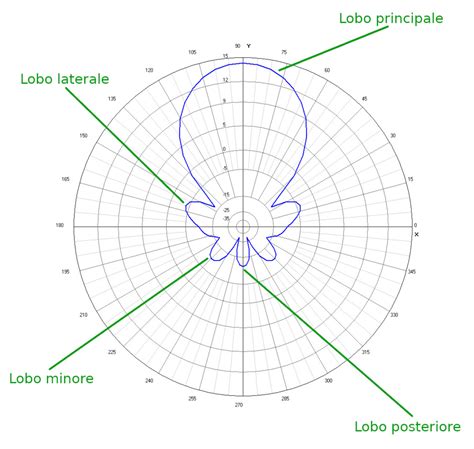

L'antenna a stilo è un'antenna a monopolo e, come un dipolo verticale, ha un diagramma di radiazione omnidirezionale. Ciò significa che irradia uguale potenza radio in tutte le direzioni azimutali (perpendicolari all'asse dell'antenna), con la potenza irradiata che diminuisce con l'angolo di elevazione fino a zero sull'asse dell'antenna.
Le antenne a stilo lunghe meno di metà della lunghezza d'onda, comprese le comuni antenne a stilo da un quarto d'onda, hanno un singolo lobo principale. Con un piano di massa perfettamente conduttivo al di sotto di esso, si ottiene la massima intensità di campo nelle direzioni orizzontali, la quale decresce in modo monotono fino a zero sull'asse.
Le antenne a stilo verticali sono ampiamente utilizzate per comunicazioni radio non direzionali sulla superficie terrestre, specialmente quando la direzione verso il trasmettitore (o il ricevitore) è sconosciuta o cambia costantemente. Esempi includono i ricevitori portatili per la radio FM, i walkie-talkie e i ricetrasmettitori nei veicoli.
Normalmente, le antenne a stilo vengono progettate come antenne risonanti; lo stilo agisce da risuonatore per le onde radio, con le onde stazionarie di tensione e di corrente riflesse avanti e indietro dalle sue estremità. Perciò, la lunghezza dello stilo dell'antenna è determinata dalla lunghezza d'onda (λ) delle onde radio utilizzate. La lunghezza più comune è approssimativamente un quarto della lunghezza d'onda (λ/4) e si parla di "antenna a stilo da un quarto d'onda". Spesso, queste antenne sono accorciate mediante l'uso di una bobina di carico.
Il guadagno e l'impedenza d'ingresso dell'antenna dipendono dalla lunghezza dell'elemento a stilo, confrontata con la lunghezza d'onda, ma anche dalle dimensioni e dalla forma del piano di massa utilizzato (se presente). Un'antenna verticale da un quarto d'onda, che funzioni con un piano di massa infinito perfettamente conduttivo, presenterà un guadagno di 5,19 dBi (decibel isotropic, guadagno in decibel rispetto ad un'antenna isotropa) e una resistenza di radiazione di circa 36,8 Ω (Ohm). Tuttavia, questo guadagno non viene mai raggiunto nelle antenne reali a meno che il piano di massa non abbia un diametro di molte lunghezze d'onda. È più tipico un valore di 2 dBi per un'antenna a stilo con un piano di massa di dimensioni finite.
Le antenne a stilo montate sui veicoli utilizzano il rivestimento metallico del veicolo come piano di massa. Nei dispositivi portatili, di solito non viene fornito alcun piano di massa esplicito e il lato verso massa della linea di alimentazione dell'antenna viene soltanto connesso alla massa sul circuito stampato del dispositivo. Per questo, la radio stessa, e possibilmente la mano o il corpo dell'utente, fungono da rudimentale piano di massa. Se il telaio della radio è più piccolo dell'antenna stessa, la combinazione di antenna a stilo e radio, spesso, funziona più come antenna a dipolo asimmetrica che come antenna a monopolo. Le antenne a stilo non montate sulla radio stessa solitamente vengono alimentate con una linea in cavo coassiale da 50 Ω o 75 Ω di impedenza.
Lunghezze e Configurazioni Specifiche
Un'antenna a stilo da mezz'onda (lunghezza λ/2) ha un guadagno leggermente superiore rispetto a un'antenna a stilo da un quarto d'onda, ma presenta un nodo di corrente presso il suo punto di alimentazione alla base dello stilo, il che si traduce in un'impedenza d'ingresso molto elevata. Se fosse infinitamente sottile, l'antenna avrebbe un'impedenza d'ingresso infinita, ma nella pratica, la larghezza finita conferisce alle tipiche antenne a stilo da mezz'onda un'impedenza di 800-1.500 Ω. Solitamente, queste vengono alimentate attraverso un trasformatore di adattamento di impedenza o una sezione di adattamento con stub da un quarto d'onda (si consideri come esempio l'antenna J-pole).
Il massimo guadagno orizzontale di un'antenna a monopolo viene ottenuto ad una lunghezza di cinque ottavi di lunghezza d'onda (5/8 λ). Anche questa è una lunghezza comunemente utilizzata per le antenne a stilo. Tuttavia, a questa lunghezza, il diagramma di radiazione è suddiviso in un lobo orizzontale e un lobo secondario con un angolo di elevazione di 60°, seppur piccolo, il che implica una scarsa radiazione ad alto angolo di elevazione.
La resistenza di radiazione di un'antenna ground plane da un quarto d'onda con i radiali orizzontali connessi a massa (ossia connessi al conduttore esterno di schermatura della linea di alimentazione coassiale, a sua volta connesso a massa) è intorno ai 22 Ω. Questo valore corrisponde a uno scarso adattamento alla linea di alimentazione in cavo coassiale e il lobo principale del diagramma di radiazione è ancora inclinato verso il cielo. Spesso, i radiali che fungono da piano di massa vengono inclinati verso il basso a un angolo di 45 gradi. Questo ha l'effetto di abbassare il lobo principale del diagramma di radiazione, in modo che una parte maggiore della potenza venga irradiata nelle direzioni orizzontali, e aumenta l'impedenza di ingresso per avere un buon adattamento ai cavi coassiali standard da 50 ohm.
Antenne a Stilo Elettricamente Corte e Soluzioni Specifiche
Per ridurre la lunghezza di un'antenna a stilo in modo da renderla meno ingombrante, viene spesso aggiunto, in serie con essa, un induttore (bobina di carico). Ciò consente di rendere l'antenna molto più corta della lunghezza normale di un quarto di lunghezza d'onda e di essere comunque risonante, annullando la reattanza capacitiva dell'antenna corta. La bobina viene aggiunta alla base dell'antenna a stilo (e si parla di antenna a stilo caricata alla base) o, a volte, a metà lunghezza (antenna a stilo caricata al centro).
Nella forma più diffusa, la rubber ducky antenna, la bobina di carico è integrata con l'antenna stessa, rendendo l'antenna a stilo un'elica stretta di filo, come una molla. L'elica distribuisce l'induttanza per tutta la lunghezza dell'antenna, migliorando il diagramma di radiazione e, inoltre, la rende più flessibile.
Un'altra alternativa utilizzata occasionalmente per accorciare l'antenna è aggiungere un "cappello capacitivo", costituito da uno schermo metallico o da fili radianti, all'estremità (tipicamente in cima all'antenna).
A frequenze più elevate (come 2,4 GHz, ma esistono antenne a stilo in campo militare per la banda da 50 MHz a 80 MHz e sono una soluzione standard per le radio per il SINCGARS, Single Channel Ground and Airborne Radio System, nell'intervallo 30-88 MHz), la linea coassiale di alimentazione può salire al centro di un tubo. La giunzione isolata del tubo e dello stilo è alimentata dal cavo coassiale e l'estremità inferiore del tubo in cui entra il cavo coassiale ha un supporto isolato. Questo tipo di antenna a stilo verticale è un dipolo completo e quindi non necessita di piano di massa.
Considerazioni Pratiche per le Antenne Veicolari
Le antenne a stilo sui veicoli possono essere danneggiate dall'impianto di autolavaggio automatico, specialmente da quelli che utilizzano spazzole rotanti per rimuovere abrasivamente lo sporco dall'esterno della carrozzeria del veicolo. Poiché le spazzole devono entrare in contatto con la superficie del veicolo, esse possono piegare o staccare completamente le antenne a stilo.
Selezione delle Antenne per Applicazioni Militari
La selezione di un'antenna orientata alla missione implica la valutazione di molte variabili decisionali. Alcuni dei vettori utilizzati per prendere questa decisione includono la frequenza, la potenza nominale, il rapporto di onda stazionaria (VSWR), oltre a diagrammi e polarizzazione. È importante utilizzare antenne progettate, fabbricate e distribuite da un'azienda statunitense quando la sicurezza nazionale lo richiede, come nel caso di Antenna Alpha, di proprietà di un americano le cui operazioni sono tutte svolte sul suolo americano.
Esempi di Antenne per Diversi Scenari Militari
Le esigenze delle comunicazioni militari sono diverse e richiedono soluzioni antenne specifiche per ogni scenario. Alcuni esempi di antenne che trovano impiego in contesti militari includono:
- Antenna magnetica portatile da 100 Watt VHF UHF HF: Una soluzione versatile per comunicazioni a corto e medio raggio, spesso utilizzata in situazioni tattiche dove la mobilità è cruciale.
- Modalità digitale VHF HF Verticale: Antenne progettate per sistemi di comunicazione digitale, garantendo maggiore efficienza e sicurezza nella trasmissione dei dati.
- Antenna HF-1GHz in modalità digitale: Copre un ampio spettro di frequenze, adatta per operazioni che richiedono flessibilità e capacità di adattamento a diverse condizioni operative.
- 10-160M HF Base ProMaster Sr: Un'antenna per stazioni base ad alta potenza, ideale per comunicazioni a lungo raggio in banda HF.
- Antenna militare mobile VHF UHF: Specificamente progettata per l'installazione su veicoli, offre robustezza e prestazioni affidabili in ambienti operativi difficili.
- Antenna 2-40M+440 HF VHF UHF: Una soluzione multibanda che permette di operare su diverse frequenze, ottimizzando l'utilizzo dello spazio e delle risorse.
- Antenna HF portatile 10-160M: Ideale per l'uso sul campo, facilmente trasportabile e configurabile per comunicazioni ad ampia copertura.
- Antenna end-fed HF e CB per bande 10-160 metri: Soluzioni compatte e performanti, spesso utilizzate in situazioni dove l'installazione di antenne più grandi è impraticabile.
Questi esempi evidenziano la diversità e la specializzazione richieste nel campo delle antenne per veicoli militari, un settore in continua evoluzione per soddisfare le esigenze di una difesa nazionale sempre più complessa e tecnologicamente avanzata.
