La Piaggio Ape 50, un veicolo iconico e versatile, può occasionalmente presentare problemi legati alla perdita d'olio dal gruppo cambio-frizione. Questo inconveniente, sebbene frustrante, è spesso risolvibile con una diagnosi accurata e l'applicazione delle giuste soluzioni. Questo articolo esplorerà le cause più comuni di tali perdite, i tipi di olio appropriati per la trasmissione dell'Ape 50, e le procedure consigliate per la loro risoluzione, tenendo conto anche delle modifiche comuni come l'aumento di cilindrata.
Comprendere il Sistema dell'Olio nell'Ape 50
Prima di addentrarsi nelle problematiche specifiche, è fondamentale comprendere come funziona il sistema di lubrificazione del cambio e della frizione nell'Ape 50. A differenza di molti altri veicoli, l'Ape 50 utilizza un sistema di lubrificazione separato per il motore e per la trasmissione. L'olio presente nel carter del cambio ha il compito di lubrificare gli ingranaggi, i cuscinetti e i componenti della frizione.
Il livello dell'olio del cambio viene generalmente controllato tramite una vite apposita situata sul carter. Quando si svita questa vite, l'olio dovrebbe fuoriuscire o almeno essere visibile sul filetto, indicando un livello corretto. La quantità d'olio prescritta per il cambio dell'Ape 50 è tipicamente intorno ai 250-300 cc, anche se può variare leggermente a seconda del modello e delle modifiche apportate.
È cruciale distinguere l'olio del cambio da quello del differenziale, poiché utilizzano serbatoi e oli differenti. L'olio per il cambio è comunemente un SAE 30 minerale, mentre per il differenziale si utilizza spesso un SAE 80W-90.
Cause Comuni di Perdita d'Olio
Le perdite d'olio dal gruppo cambio-frizione dell'Ape 50 possono derivare da diverse cause, spesso interconnesse:
1. Livello dell'Olio Insufficiente o Errato Controllo
Una delle prime preoccupazioni che emergono quando si nota una mancanza d'olio sul filetto della vite di controllo è la possibilità di aver circolato con un livello insufficiente. Sebbene la superficie del filetto possa apparire unta al tatto, questo non garantisce un livello ottimale. Se l'olio è fresco, potrebbe essere difficile da percepire. La preoccupazione maggiore in questo scenario è aver danneggiato gli ingranaggi o la frizione a causa della scarsa lubrificazione.
2. Guarnizioni Deteriorate o Danneggiate

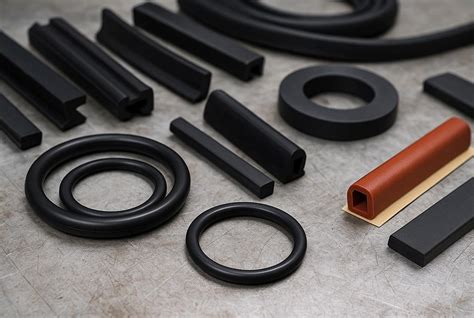

Le guarnizioni che sigillano i vari componenti del carter, come il coperchio frizione, il coperchio del filtro olio o le giunzioni tra i semi-carter, possono deteriorarsi con il tempo e l'usura. Una guarnizione screpolata, secca o danneggiata può permettere all'olio di fuoriuscire. Questo è particolarmente vero se i carter sono stati aperti in precedenza e le guarnizioni non sono state sostituite correttamente o se sono state utilizzate guarnizioni di bassa qualità.
3. Paraoli Usurati
I paraoli, elementi di tenuta in gomma o materiale sintetico, sono progettati per impedire la fuoriuscita di olio attorno agli alberi rotanti, come quello del cambio o quello della frizione. Con l'uso prolungato, questi paraoli possono indurirsi, screpolarsi o usurarsi, perdendo la loro capacità di tenuta.
4. Serraggio Inadeguato delle Viti dei Carter
Il corretto serraggio delle viti che uniscono i semi-carter è fondamentale per garantire la tenuta. Se queste viti sono troppo allentate, la guarnizione potrebbe non fare una tenuta ermetica. Tuttavia, un serraggio eccessivo può danneggiare la guarnizione o deformare i carter, causando a sua volta perdite. L'uso di una chiave dinamometrica è consigliato per un serraggio preciso, sebbene in molti contesti si proceda a un serraggio "a sensazione", con il rischio di errori.
5. Problemi Legati alla Frizione e al Leveraggio
La perdita d'olio può anche essere correlata specificamente al meccanismo della frizione. L'O-ring del leveraggio frizione è un punto critico. Se questo O-ring è usurato o danneggiato, l'olio può fuoriuscire lungo il leveraggio. Anche il coperchio del filtro olio, se non montato correttamente o se la sua guarnizione è compromessa, può essere una fonte di perdite.
6. Modifiche alla Cilindrata e Pressione Interna
Le modifiche che aumentano la cilindrata, come la conversione a 102cc, possono alterare le dinamiche di pressione all'interno del motore e del cambio. Un aumento della pressione interna, soprattutto se combinato con una ventilazione insufficiente o un livello d'olio eccessivo, potrebbe contribuire alle perdite, spingendo l'olio attraverso le guarnizioni o i paraoli. La discussione sulla "valvola del basamento completamente aperta" suggerisce che alcune modifiche possono influenzare la gestione dei vapori d'olio e la pressione interna.
7. Utilizzo di Olio Errato
L'uso di un olio non appropriato per il cambio dell'Ape 50 è una causa frequente di problemi. Come accennato, il SAE 80W-90, sebbene comunemente usato per il differenziale, è generalmente inadatto per il cambio e la frizione dell'Ape 50. Questo tipo di olio può causare difficoltà nell'inserimento delle marce e far slittare la frizione in breve tempo, oltre a poter peggiorare le perdite a causa della sua diversa viscosità e composizione.
Verifica e Ripristino del Livello dell'Olio
Quando si sospetta un livello d'olio insufficiente, è consigliabile procedere con un rabbocco. Tuttavia, è fondamentale determinare il tipo di olio corretto.
Tipo di Olio Corretto

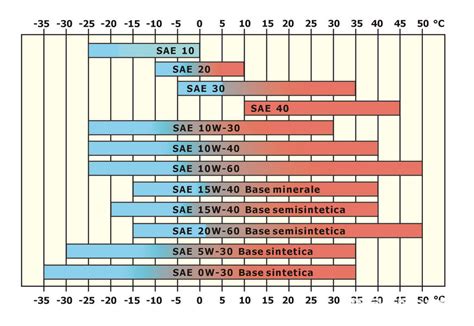

Per il cambio dell'Ape 50, l'olio raccomandato da Piaggio è il SAE 30 minerale. Alcuni utilizzatori riportano successo anche con oli sintetici SAE 30 (come quelli proposti da Pinasco), che potrebbero offrire una migliore lubrificazione e durata. L'olio SAE 80W-90 è da evitare per il cambio in quanto destinato al differenziale. Se non si conosce l'olio utilizzato dal precedente proprietario, è buona norma considerare una sostituzione completa dell'olio per garantire la compatibilità.
Procedura di Rabbocco e Sostituzione
- Svuotamento Completo: Se si ha il dubbio sull'olio utilizzato o se si sospetta che sia rimasto a lungo senza un livello adeguato, è consigliabile svuotare completamente il vecchio olio dal carter del cambio. Questo si fa svitando l'apposito tappo di scarico.
- Pulizia: Dopo aver svuotato l'olio, è opportuno pulire accuratamente la zona attorno al tappo di scarico e alla vite di controllo del livello per rimuovere eventuali residui e facilitare l'individuazione di future perdite.
- Riempimento: Utilizzando un imbuto e l'olio SAE 30 minerale corretto, riempire il carter fino a quando l'olio non fuoriesce dal foro di controllo. Alcuni suggeriscono di inclinare leggermente il motore o di inserire l'olio dallo sfiato per riuscire a mettere un quantitativo leggermente superiore, ma è importante non eccedere.
- Sostituzione Guarnizioni: Se si interviene per risolvere una perdita, è quasi sempre necessario sostituire le guarnizioni interessate. Questo può includere la guarnizione del coperchio frizione, la guarnizione del coperchio filtro olio, o le guarnizioni tra i semi-carter. In alcuni casi, per migliorare la tenuta, si può utilizzare una sigillante per guarnizioni (pasta rossa) in aggiunta alla guarnizione di carta, facendo attenzione a non creare spessori eccessivi.
Risoluzione delle Perdite Specifiche
Quando la perdita è localizzata, è possibile intervenire in modo più mirato:
Perdita dal Leveraggio Frizione
Se la perdita proviene dal foro del leveraggio frizione, il problema è quasi certamente l'O-ring usurato. La soluzione consiste nello smontare il coperchio frizione (o il coperchio del leveraggio, a seconda del modello specifico), rimuovere il vecchio O-ring e installarne uno nuovo della misura corretta. È importante pulire bene la sede prima di montare il nuovo O-ring.
Perdita dal Coperchio Frizione o dai Carter
Se la perdita si manifesta lungo la giunzione tra il coperchio frizione e il carter principale, o tra i due semi-carter, la causa più probabile è una guarnizione danneggiata o un serraggio inadeguato. La procedura prevede lo smontaggio del componente interessato, la pulizia delle superfici di accoppiamento, la sostituzione della guarnizione (eventualmente con l'ausilio di pasta rossa) e il rimontaggio con un serraggio corretto delle viti.
REVISIONE CARTER FRIZIONE
Perdita dal Dado Sotto il Differenziale
A volte, una macchia d'olio sotto l'Ape potrebbe non provenire dal cambio, ma dal dado di scarico del differenziale. Anche in questo caso, una semplice stretta può risolvere il problema, ma è bene verificare che la guarnizione del dado sia integra.
Considerazioni sulle Modifiche e l'Usura
Le modifiche alla cilindrata, come la conversione a 102cc, comportano un aumento delle sollecitazioni meccaniche e termiche. Questo può accelerare l'usura dei componenti e rendere più probabili le perdite d'olio se il motore non è stato assemblato o tarato correttamente. L'aumento di potenza può anche esporre più rapidamente eventuali debolezze strutturali o di tenuta preesistenti.
È importante valutare l'entità del danno e la quantità di strada percorsa in condizioni di lubrificazione precaria. Se si è guidato per un periodo prolungato con poco olio, potrebbe essere necessario un controllo più approfondito dei componenti interni del cambio e della frizione per escludere danni da usura accelerata.
Prevenzione e Manutenzione
La migliore strategia per evitare problemi di perdita d'olio è una manutenzione regolare e attenta:
- Controlli Periodici del Livello Olio: Verificare regolarmente il livello dell'olio del cambio, specialmente prima di lunghi viaggi.
- Utilizzo dell'Olio Corretto: Rispettare sempre le specifiche dell'olio raccomandato dal produttore (SAE 30 minerale per il cambio).
- Sostituzione Guarnizioni: Ogni volta che si smontano i carter o i coperchi, sostituire sempre le guarnizioni.
- Attenzione al Serraggio: Utilizzare una chiave dinamometrica quando possibile, o procedere con un serraggio attento e graduale delle viti.
- Pulizia: Mantenere pulita la zona del cambio e della frizione facilita l'individuazione tempestiva di eventuali perdite.
Affrontare le perdite d'olio dall'Ape 50 richiede pazienza e un approccio metodico. Comprendere le cause, utilizzare i materiali corretti e seguire le procedure di manutenzione adeguate sono passi fondamentali per garantire la longevità e l'affidabilità di questo veicolo unico.
