Apertura degli Iniettori Diesel: Funzionamento delle Pompe Rotative Elettroniche e Iniettori-Pompa

Il motore Diesel, un propulsore a combustione interna alternativo originariamente alimentato a olio vegetale e oggi prevalentemente a gasolio, sfrutta il principio dell'autoaccensione del combustibile tramite compressione dell'aria. Questa tecnologia, che ha visto le sue prime applicazioni automobilistiche nella Mercedes-Benz 260D del 1936 e nella Fiat 1400 Diesel del 1953, si è evoluta significativamente nel corso dei decenni, passando da sistemi meccanici a sofisticati controlli elettronici. La precisione del sistema di alimentazione, in particolare della pompa del combustibile e degli iniettori, è cruciale per garantire prestazioni ottimali, efficienza nei consumi e riduzione delle emissioni.

Principi Fondamentali del Motore Diesel

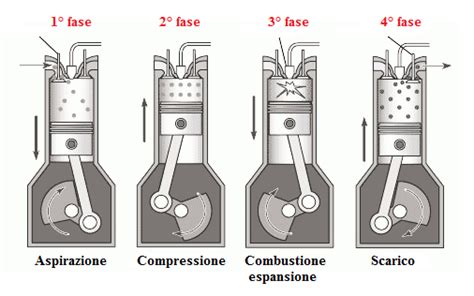

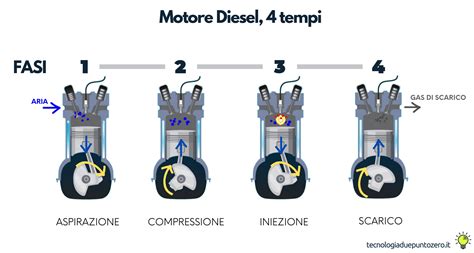

Il concetto basilare del motore Diesel si fonda sul riscaldamento di un gas quando viene compresso. In questo motore, l'aria viene compressa all'interno del cilindro a valori così elevati (tra 700 e 900 °C) che il combustibile, iniettato quando il pistone è prossimo al punto morto superiore, si accende spontaneamente. Questo processo si articola in quattro fasi principali:

1. Aspirazione: L'aria viene immessa nel cilindro grazie al movimento discendente del pistone e all'apertura della valvola di aspirazione.
2. Compressione: Il pistone risale, comprimendo l'aria nel cilindro e innalzandone la temperatura.
3. Combustione ed Espansione: Poco prima che il pistone raggiunga il punto morto superiore, l'iniettore immette il gasolio nell'aria arroventata e compressa. Si verifica l'autoaccensione, seguita dalla combustione e dall'espansione dei gas, che spingono il pistone verso il basso, generando la rotazione dell'albero motore. Questa spinta costituisce l'erogazione di energia meccanica.
4. Scarico: I gas combusti vengono espulsi dal cilindro attraverso la valvola di scarico.

Questa sequenza spiega alcune delle caratteristiche distintive del motore Diesel rispetto a quello a benzina. Per esempio, il motore Diesel richiede un rapporto di compressione molto più elevato per raggiungere le temperature necessarie all'autoaccensione del gasolio, il che ne aumenta il peso a parità di cilindrata per resistere a stress maggiori. Inoltre, la potenza non dipende direttamente dalla quantità di miscela aria-combustibile, ma solo dalla quantità di combustibile iniettato, poiché l'aria viene aspirata in quantità sempre costante e corrispondente al massimo possibile.

Evoluzione dei Sistemi di Iniezione Diesel

Inizialmente, la regolazione del combustibile era di tipo meccanico. Successivamente, l'introduzione di dispositivi di autoregolazione dell'anticipo dell'iniezione, come il variatore a masse centrifughe nelle pompe in linea, ha migliorato il controllo. Oggi, i motori moderni si affidano all'elettronica, con moduli di controllo elettronici (ECM) o unità di controllo (ECU) che massimizzano il rendimento e riducono le emissioni.

L'anticipo o ritardo dell'iniezione rispetto al momento ottimale ha implicazioni significative. Un anticipo eccessivo può aumentare gli ossidi di azoto (NOx), mentre un ritardo può causare una combustione incompleta, producendo particolato e fumo nero allo scarico.

Esistono due tipi principali di iniezione Diesel:

• Iniezione Indiretta: Quasi scomparsa nei motori automobilistici moderni, prevedeva l'iniezione del gasolio in una precamera di combustione sulla testata del motore, con un iniettore a foro singolo e pressioni di circa 150 bar. Una candeletta facilitava l'avviamento del motore riscaldando il gasolio e le pareti della precamera.
• Iniezione Diretta: Il combustibile viene iniettato direttamente nella camera di combustione. Questo sistema opera a pressioni molto più elevate (con iniettori a tre o più fori di piccolo diametro) e ha contribuito a ridurre la rumorosità tipica dei Diesel. Tra le diverse implementazioni, le più note sono il common rail, il multijet e il sistema a iniettore-pompa.

Pompe di Iniezione Rotative a Controllo Elettronico (VP37)

Verso la metà degli anni '90, con l'introduzione dell'elettronica sui turbodiesel, sono comparse le pompe di iniezione rotative a controllo elettronico, come le Bosch VP37. Queste pompe rappresentano una versione modernizzata delle tradizionali pompe rotative, dove un singolo pistoncino svolge sia la funzione di "distributore" (indirizzando il gasolio pressurizzato ai vari iniettori) sia di "pompante" (comprimendo il gasolio).

Nelle pompe rotative tradizionali, la quantità di gasolio era determinata meccanicamente dalla posizione del pedale acceleratore, mentre l'anticipo era regolato da un variatore centrifugo in base al regime di rotazione del motore. Con l'avvento delle VP37, si sono introdotte significative differenze:

• Controllo dell'Anticipo: L'anticipo, o fase, è deciso dalla centralina EDC (Electronic Diesel Control), che comanda in PWM (Pulse Width Modulation) un attuatore elettro-idraulico. Questo sposta la fase di iniezione non più solo in funzione del regime, ma secondo la mappatura interna memorizzata nelle EPROM della centralina. Un iniettore strumentato, dotato di un sensore elettromagnetico di alzata del polverizzatore, fornisce un feedback alla centralina EDC, che regola di conseguenza il comando PWM dell'attuatore della valvola di anticipo iniezione.
• Controllo della Mandata (Quantità di Gasolio): Anche la mandata del gasolio è gestita dalla centralina EDC, che agisce su un attuatore di mandata comandato in PWM. Il feedback è fornito da un encoder resistivo di posizione mandata, un potenziometro collegato al cursore regolatore di mandata e immerso nel corpo della pompa.

All'interno della pompa di iniezione è presente anche un sensore di temperatura gasolio, il cui valore è utilizzato dalla centralina ECU per determinare la densità del combustibile e, di conseguenza, la durata della mandata.

Centraline Aggiuntive per Motori Diesel con Pompa Rotativa Elettronica VP37

Le centraline aggiuntive per motori Diesel con pompa rotativa elettronica VP37 si interfacciano con il sensore di posizione mandata (il potenziometro dell'encoder). L'intervento consiste nell'aumentare la resistenza ohmica su uno dei fili del potenziometro, riducendo così il feedback alla centralina ECU. In risposta a questa lettura "falsata", la centralina ECU modifica il pilotaggio PWM del cursore di mandata gasolio per incrementare la quantità di gasolio inviata agli iniettori.

Le prime centraline aggiuntive commerciali per questi sistemi presentavano notevoli limiti, come la mancanza di progressione e un fastidioso "scalino" nell'erogazione di potenza. Alcune implementazioni meno raffinate usavano semplici pressostati o relè, attivando l'incremento di potenza in modo brusco e discontinuo. Questi sistemi potevano anche causare l'accensione di spie di errore sul cruscotto in determinate condizioni.

Per ovviare a questi problemi, sono state sviluppate centraline aggiuntive più sofisticate, che si focalizzano sull'eliminazione dello scalino di erogazione. Per raggiungere questo obiettivo, sono stati introdotti:

• Step di Incremento Ohmico: Si utilizzano 4 step di incremento di resistenza ohmica, non lineari ma indicativamente logaritmici, controllati da 4 micro-relè. I contatti normalmente chiusi di questi relè sono collegati in parallelo per aumentare l'affidabilità.
• Microcontrollore (PIC): Un microcontrollore è essenziale per gestire i ritardi nell'attivazione dei relè, evitando l'accensione di spie di anomalia anche quando il pedale acceleratore viene premuto a motore spento e quadro acceso.
• Driver per Relè: Poiché il microprocessore non può pilotare direttamente le bobine dei micro-relè, si utilizza un driver che incorpora amplificatori di corrente e diodi di protezione per le extratensioni.
• Resistenze e Trimmer: Ogni contatto normalmente chiuso dei relè ha in parallelo una resistenza di valore diverso. Queste sono collegate in serie tra loro e in parallelo al trimmer di regolazione della potenza massima.
• Sequenza di Attivazione Ritardata: Il processore accende i 4 relè in sequenza, con un certo ritardo, per rendere l'intervento più regolare e ridurre la fumosità allo scarico.
• Connessione al Sensore: I due fili collegati ai capi del trimmer di regolazione potenza e in parallelo al gruppo di resistenze sono collegati in serie al filo numero 1 del connettore della pompa di iniezione rotativa Bosch.

Un sistema alternativo sviluppato prevede l'inserimento di un transistor in parallelo al circuito di misura, tra il comune e il segnale di posizione. Agendo sulla base o sul gate, il transistor si comporta come una resistenza variabile in parallelo all'induttanza di misura, abbassando l'impedenza del circuito e inducendo la centralina ECU ad aprire maggiormente la pompa. Anche in questo caso, un microcontrollore gestisce le varie condizioni del motore e le correzioni sulla risposta non lineare.

Ingressi e Regolazioni Avanzate

Per dosare l'incremento ohmico sul segnale dell'encoder della centralina EDC, si prendono in considerazione diversi ingressi:

• Potenziometro Pedale Acceleratore: Questo è il riferimento principale. Il suo segnale, che varia da circa 0,4V a 4V, viene prelevato, fatto passare attraverso un partitore resistivo variabile (regolazione "sensibilità acceleratore") e filtrato con un ramo R-C-Z prima di essere inviato al microcontrollore. Il microcontrollore converte la tensione in un codice binario che determina quando e quanto modificare il segnale, stabilendo il valore ohmico da inserire in serie al segnale dell'encoder e, di conseguenza, la percentuale di incremento della mandata di gasolio.
• Misuratore Massa Aria (Debimetro): Alcuni motori tendono a innescare oscillazioni sulla trasmissione attorno al regime di coppia massima, specialmente con forti incrementi di coppia a circa 2000 giri/min. Per mitigare questo fenomeno e ottimizzare l'erogazione, si introduce un secondo parametro di lettura: il segnale del debimetro, legato alla quantità di aria aspirata e al regime di rotazione. Questo segnale, anch'esso filtrato e passato attraverso un partitore resistivo variabile (regolazione "curva"), è inviato al microcontrollore. Permette di regolare la centralina aggiuntiva per fornire il massimo incremento solo dopo un certo regime di rotazione, ovvero dopo la schiena della curva di coppia, evitando oscillazioni e incrementando la coppia dove tende a diminuire.

Per una maggiore flessibilità, sono stati inseriti due dip-switch: uno per determinare se la mappa di intervento debba tenere conto del segnale del debimetro, e un secondo per attivare o disattivare la funzione "Overboost". Quest'ultima consente regolazioni di incrementi maggiori, mantenendo una parte dell'incremento attiva solo per alcuni secondi.

Il circuito è completato da un LED di segnalazione dello stato di funzionamento e un ingresso per l'interruttore ON-OFF, anch'esso filtrato e inviato al microprocessore. Queste centraline, pur richiedendo un collegamento fisico al pedale acceleratore, dispongono di connettori originali per la maggior parte dei modelli di auto compatibili (BMW, Audi, Seat, Skoda, Renault, Rover, ecc.).

Sistemi di Iniezione a Iniettori-Pompa (PDE)

Agli inizi degli anni 2000, il gruppo VAG ha introdotto il sistema di iniezione a iniettori-pompa (PDE - Pumpe Düse Einheit) sui suoi motori 1.9TDI, abbandonando la pompa di iniezione rotativa. Questo sistema, non centralizzato, utilizza moduli indipendenti per ogni cilindro, con un elemento pompante ad alta pressione integrato nello stesso corpo dell'iniettore e controllato elettronicamente.

Le principali differenze e vantaggi degli iniettori-pompa rispetto ai sistemi precedenti includono:

• Maggiore Pressione di Iniezione: Possono operare con pressioni attorno ai 2000 bar, garantendo una migliore nebulizzazione del gasolio e una combustione più uniforme, anche a regimi bassissimi.
• Flessibilità nella Gestione delle Fasi di Iniezione: Consente di svincolare parzialmente il momento di iniezione dalla posizione dell'albero motore e di produrre iniezioni multiple, inclusa la pre-iniezione.
• Pre-iniezione: Una piccola iniezione di gasolio che innalza temperatura e pressione nella camera di combustione, preparando l'ambiente per le iniezioni principali. Questo riduce il particolato, aumenta la resa e permette una messa a punto per maggiori potenze.
• Compatibilità con Filtri Antiparticolato: Il sistema PDE consente l'utilizzo di filtri antiparticolato (FAP), i quali richiedono post-iniezioni (piccole iniezioni di gasolio durante la fase di scarico) per la rigenerazione e la pulizia del filtro stesso, prevenendo intasamenti e contropressione eccessiva allo scarico.

Funzionamento Tecnico degli Iniettori-Pompa

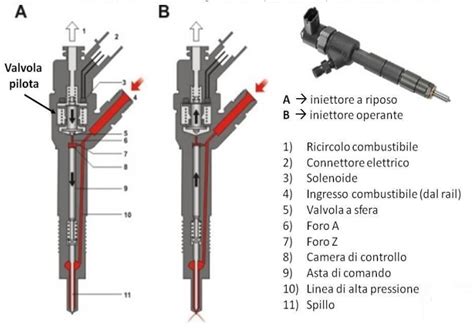

Ogni iniettore-pompa integra un proprio elemento pompante azionato dall'albero a camme in testa. La centralina ECU controlla l'apertura dello spillo dell'iniettore tramite un solenoide (a funzionamento elettromagnetico). Questo crea uno sbilanciamento di pressione del gasolio che apre l'iniettore, consentendo la polverizzazione fine del gasolio ad alta pressione nella camera di combustione.

I primi elettro-iniettori di questo tipo erano a comando elettromagnetico, con la centralina ECU che pilotava solenoidi per generare un campo magnetico controllato, il quale azionava un elemento ferromagnetico per l'apertura meccanica dell'iniettore.

Successivamente, per ottenere un controllo e una velocità di comando maggiori, il gruppo VAG ha introdotto iniettori-pompa a controllo piezoelettrico. In questi sistemi, l'elemento di comando è costituito da cristalli ad effetto piezoelettrico, che cambiano stato fisico in presenza di una differenza di potenziale elettrico. Questi iniettori, utilizzati anche nei common-rail, richiedono valori di tensione e corrente differenti (più alti) e un'ulteriore complessità nella gestione dell'apertura e chiusura, che avviene tramite un Mosfet dedicato e la gestione della corrente di scarica per proteggere il nucleo piezoelettrico. L'effetto piezoelettrico è reversibile, come dimostrano gli esempi dei tweeter piezoelettrici (che vibrano per riprodurre alte frequenze sonore) o degli accendi-gas da cucina (che generano alta tensione meccanicamente per creare una scintilla).

Centraline Aggiuntive per Motori con Iniettori-Pompa

Le centraline aggiuntive per i motori Diesel con iniettori-pompa funzionano in modo concettualmente simile a quelle per le pompe di iniezione a pistoni radiali, ma con una differenza sostanziale: sono sequenziali e gestiscono individualmente ogni iniettore-pompa, come se incorporassero la gestione di 4 pompe a pistoni radiali (per i motori a 4 cilindri).

La centralina aggiuntiva CHIPBOX si collega in parallelo a tutti gli iniettori-pompa, leggendone il segnale di controllo. Basandosi sul pilotaggio di serie della centralina ECU, prolunga la fase di iniezione per ogni ciclo del motore e per ogni singolo elettro-iniettore.

Queste centraline incorporano 4 stadi di uscita a stato solido, realizzati con semiconduttori di tipo Mosfet/Hexfet, più uno stadio di uscita comune che agisce sull'alimentazione degli iniettori-pompa. Anche qui è presente un collegamento al sensore di posizione del pedale acceleratore per rilevare la richiesta di coppia/potenza da parte del guidatore.

Il montaggio di queste centraline aggiuntive è relativamente semplice, in quanto i cablaggi forniti sono dotati di connettori originali per il collegamento elettrico di tutti gli iniettori-pompa (solitamente posizionati sul lato della testata motore). Gli altri collegamenti necessari sono solo quelli all'alimentazione e al sensore di posizione del pedale acceleratore.

I motori Diesel che hanno impiegato la tecnologia degli iniettori-pompa includono inizialmente i 1900TDI del gruppo VAG, seguiti negli anni successivi da motori a 5 cilindri 2500TDI, cilindrate maggiori con architettura V8 e i 2.0TDI 16V (anche nelle versioni 8 valvole con FAP) da 140 cavalli. Questo sistema è stato utilizzato anche nel settore dei mezzi pesanti, ad esempio sui motori Cursor di IVECO, sebbene in seguito sia stato progressivamente abbandonato a favore del sistema common-rail.

Ruolo e Manutenzione degli Iniettori Diesel

Gli iniettori Diesel sono componenti cruciali per il corretto funzionamento del motore, garantendo prestazioni ottimali ed efficienza nei consumi. Lavorano ad altissime pressioni per nebulizzare il carburante nei cilindri, migliorando la combustione e riducendo le emissioni. Esistono:

• Iniettori Passivi: Si aprono e iniettano quando la pressione al loro ingresso supera un valore predefinito.
• Iniettori Attivi: Impiegati nei moderni Diesel common-rail e nei sistemi iniettore-pompa del Gruppo VW, sono controllati elettronicamente.

Gli iniettori sono composti principalmente da un polverizzatore (una valvola a spillo) avvitato nel porta-polverizzatore. Il carburante pressurizzato dalla pompa d'iniezione raggiunge la camera del polverizzatore attraverso canalizzazioni specifiche. Quando la pressione supera la resistenza della molla di taratura, lo spillo iniettore si solleva, permettendo la fuoriuscita del carburante finemente nebulizzato attraverso i fori calibrati. Al termine della mandata, la molla richiama lo spillo nella sua sede, impedendo perdite di carburante.

Il gocciolamento degli iniettori può causare seri problemi, come la diluizione dell'olio motore e il grippaggio dei pistoni, simile ai danni causati dalle mancate rigenerazioni del filtro antiparticolato DPF. Una piccola quantità di combustibile trafila tra l'asta di pressione e la sua sede, raggiungendo la camera della molla. Per proteggere il polverizzatore dalla combustione e garantirne l'efficienza, una rondella parafiamma viene installata tra il polverizzatore e la sua sede.

È fondamentale verificare periodicamente lo stato di efficienza degli iniettori, soprattutto in caso di uso prevalentemente urbano del veicolo. Con l'usura, gli iniettori possono accumulare incrostazioni e la molla dello spillo può perdere le sue caratteristiche elastiche, portando all'apertura dello spillo a pressioni inferiori.

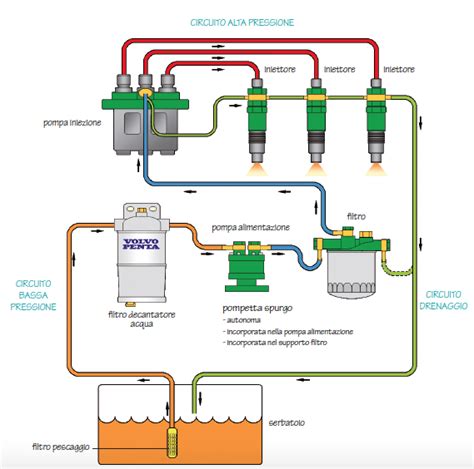

Il Circuito di Alimentazione a Bassa Pressione

Prima di arrivare alla pompa di iniezione, il gasolio segue un percorso nel circuito di alimentazione a bassa pressione. Questo circuito è progettato per inviare il combustibile a bassa pressione e con un flusso costante alla pompa di iniezione, garantendo allo stesso tempo l'assenza di trafilamenti e la protezione da impurità.

I componenti principali di questo circuito includono:

• Serbatoio: Contiene il gasolio. Al suo interno sono applicate delle paratie antisbattimento per evitare movimenti eccessivi del combustibile.
• Filtro Anti-Acqua (Decantatore): Limita l'entrata di acqua nel circuito, un elemento particolarmente dannoso per i motori diesel.
• Prefiltro: Effettua una filtrazione più grossolana (circa 15 micron) rispetto al filtro principale. La vaschetta di condensa dell'acqua può essere munita di un sensore collegato a una spia sul cruscotto per segnalare la presenza di acqua.
• Filtro Carburante Principale: Rimuove le impurità e le particelle presenti nel combustibile, essenziale per la longevità degli iniettori e della pompa. I motori diesel richiedono un livello di protezione superiore con filtri di specifica misura in micron.
• Pompa di Alimentazione (Bassa Pressione): Inviale il combustibile dal serbatoio al filtro e poi alla pompa di iniezione ad alta pressione. Può essere una pompa a palette o a ingranaggi.

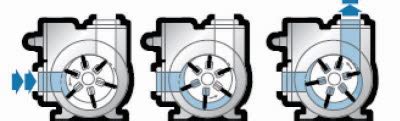

  • Pompa a Palette: Spesso incorporata nello stesso involucro della pompa rotativa. I vani formati dalle palette con lo statore ruotano con il rotore. All'entrata, il loro volume cresce e si riempie di combustibile, raggiungendo il valore massimo quando il combustibile è completamente isolato prima di essere compresso. Funziona fluidamente e silenziosamente, senza produrre pulsazioni.
  • Pompa a Ingranaggi: Utilizza la rotazione di ingranaggi per aspirare e spingere il combustibile.
• Regolatore di Pressione: Mantiene la pressione del carburante costante all'interno del circuito di bassa pressione.
• Condotti di Alimentazione: Tubazioni attraverso le quali il gasolio scorre tra i vari componenti.

Pompa di Iniezione Linea vs. Pompa Rotativa

Le pompe di iniezione diesel si distinguono in due categorie principali:

• Pompa di Iniezione in Linea: Caratterizzata dalla presenza di tanti elementi pompanti quanti sono i cilindri del motore. Ogni pompante è dedicato a un cilindro specifico. L'albero a camme della pompa, che ruota a metà della velocità dell'albero motore, ha camme sfalsate per comandare i pompanti seguendo l'ordine di scoppio del motore. L'albero a camme e le punterie sono lubrificate dall'olio motore. La regolazione della mandata del gasolio avviene tramite un'asta a cremagliera (o asta di regolazione) che, ruotando i pistoncini (ad elica semplice o invertita), controlla la quantità di combustibile iniettato.
• Pompa Rotativa: Presenta un unico elemento pompante che gestisce la distribuzione del gasolio a tutti i cilindri. Come descritto per le VP37, questo elemento compie una rotazione per distribuire e una compressione per pompare.

Le pompe in linea, soprattutto nei motori più vecchi, erano molto diffuse. Versioni più recenti, come la pompa "grandezza P" di Bosch, sono caratterizzate da un corpo monolitico e senza aperture laterali, con un diverso disegno dei componenti che consente tutte le regolazioni dall'esterno tramite un'asta liscia con un incavo in corrispondenza di ogni pompante.

Regolazione della Mandata e dell'Anticipo

La precisione nella regolazione della mandata e dell'anticipo dell'iniezione è fondamentale per il funzionamento ottimale del motore Diesel:

• Mandata di Combustibile: È la quantità di combustibile che il cilindro riceve. Nei sistemi meccanici, regolatori centrifugo o a depressione agiscono sull'asta di regolazione della pompa d'iniezione per variare la mandata. Nei sistemi elettronici, la centralina ECU controlla un attuatore per modulare la quantità di gasolio. La potenza del motore è direttamente proporzionale alla quantità di combustibile iniettato, poiché l'aria viene aspirata in quantità quasi costante.
• Anticipo dell'Iniezione: Il momento esatto in cui il combustibile viene iniettato nel cilindro. L'anticipo è cruciale per una combustione efficiente. In passato, variatori di anticipo a masse centrifughe o a depressione regolavano l'anticipo. Nei sistemi moderni, la centralina EDC pilota in PWM un attuatore elettro-idraulico che sposta la fase di iniezione, tenendo conto di numerosi parametri del motore.

L'ottimizzazione di questi due parametri consente di massimizzare il rendimento del motore, ridurre i consumi e contenere le emissioni inquinanti. Un controllo preciso, spesso reso possibile solo dall'elettronica avanzata, è la chiave per le prestazioni e la sostenibilità dei moderni motori Diesel.
