La Scatola dello Sterzo: Funzionamento, Riparazione e Manutenzione

La scatola dello sterzo è un componente cruciale per la sicurezza e la manovrabilità di qualsiasi veicolo. Essa trasforma il movimento rotatorio del volante in un movimento laterale che dirige le ruote. Comprendere il suo funzionamento, i segnali di malfunzionamento e le opzioni di riparazione è fondamentale per ogni automobilista.

Come Funziona la Scatola dello Sterzo

Esistono principalmente tre tipi di scatole dello sterzo, ciascuna con un meccanismo di funzionamento distinto:

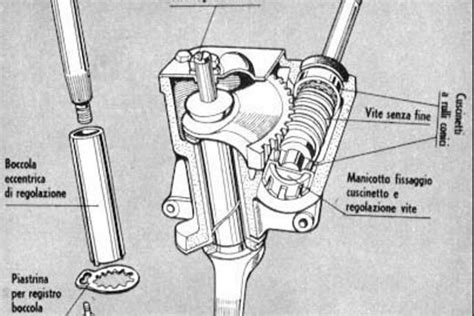

• Scatola Sterzo Meccanica: Questo tipo di sistema si affida a semplici snodi e ingranaggi per trasmettere il movimento dal volante alle ruote. È il sistema più basilare e si trova spesso su veicoli più datati o di piccole dimensioni.
• Scatola Sterzo Idraulica (Idrosterzo): In questo sistema, una pompa idraulica, azionata dal motore, genera pressione in un fluido che assiste il movimento degli ingranaggi. Questo rende la sterzata più fluida e richiede meno sforzo da parte del conducente, specialmente a basse velocità. Il fluido idraulico circola attraverso un tubo in gomma ad alta pressione che va dalla pompa alla scatola dello sterzo.
• Scatola Sterzo Elettrica (Elettro-assistita o Elettromeccanica): Questo è il sistema più moderno, dove un motore elettrico, controllato da una centralina elettronica e da sensori, fornisce assistenza alla sterzata. I sensori rilevano la forza applicata al volante e la velocità del veicolo, regolando di conseguenza l'assistenza elettrica. Questo sistema offre una maggiore efficienza e la possibilità di integrare funzioni avanzate come il mantenimento della corsia o il parcheggio assistito.

Gli ingranaggi della scatola dello sterzo, situati nel vano motore, sono il cuore del sistema, responsabili di trasmettere il movimento all'asse anteriore.

Sintomi di una Scatola dello Sterzo Difettosa

Riconoscere i sintomi di una scatola sterzo difettosa è fondamentale per evitare che piccoli problemi possano trasformarsi in guasti più gravi e costosi da riparare. Tra i segnali più comuni di un malfunzionamento ci sono:

• Rumori Anomali: Se durante la guida senti scricchiolii, battiti metallici o vibrazioni provenienti dall’area dello sterzo, potrebbe essere il segnale che la tua scatola guida o scatola elettro-assistita ha dei problemi. Questi rumori sono spesso legati all’usura delle parti interne, come i cuscinetti, o al danneggiamento del motorino elettrico.
• Volante Duro o Instabile: Uno dei segnali più evidenti di una scatola sterzo elettrica difettosa è la difficoltà nel girare il volante. Se il volante diventa improvvisamente più pesante da manovrare o, al contrario, troppo sensibile e instabile, è probabile che ci siano problemi con la scatola elettromeccanica o con i sensori che regolano l’assistenza alla sterzata.
• Perdita di Precisione: Quando noti che la tua auto non risponde correttamente ai comandi dello sterzo, o che hai difficoltà nel mantenere una traiettoria diritta, potresti essere di fronte a un malfunzionamento della scatola sterzo elettro-assistita. Un altro segnale è il volante che “gioca” troppo, con un eccessivo movimento prima di rispondere effettivamente alla sterzata.
• Spie di Avvertimento Accese: Le auto moderne sono dotate di sensori che monitorano il funzionamento della scatola elettromeccanica. Se si accende la spia dello sterzo sul cruscotto, potrebbe essere segno di un problema alla scatola guida o ai componenti elettrici collegati.

Continuare a guidare con una scatola sterzo rotta può portare a situazioni estremamente pericolose. Una scatola guida difettosa può peggiorare rapidamente, compromettendo la capacità di sterzare e causando potenziali incidenti. Ignorare questi segnali può portare a un blocco improvviso del sistema di sterzata, rendendo la vettura non controllabile. Per questo motivo, è fondamentale intervenire tempestivamente quando si presentano i primi sintomi.

Manutenzione e Riparazione della Scatola dello Sterzo

La scatola dello sterzo richiede controlli periodici per garantirne il corretto funzionamento. È consigliabile farla controllare di tanto in tanto, sicuramente durante il tagliando dei 60.000 chilometri, quando solitamente si effettua un controllo approfondito della vettura.

Controllo Autonomo della Scatola dello Sterzo

Effettuare controlli autonomi periodici alla scatola dello sterzo è consigliabile per verificarne il funzionamento effettivo. Qualora vengano riscontrate delle irregolarità, sarebbe opportuno rivolgersi a un meccanico specializzato per la sua sostituzione.

Per controllare correttamente la scatola dello sterzo, è opportuno sollevare, in totale sicurezza, le ruote anteriori del veicolo. È fondamentale evitare l’uso dei soli crick, i quali non garantirebbero una corretta stabilità dell’automobile. È preferibile utilizzare supporti adeguati o un ponte a due colonne. Per garantire ulteriore sicurezza, è importante tirare il freno a mano e bloccare le ruote posteriori, in modo che la macchina non scivoli dai supporti.

Una volta che le ruote anteriori sono sollevate, si può procedere a pulire la scatola dello sterzo e gli organi di fissaggio, anche con un liquido sgrassante. Con l’ausilio di qualcuno che possa ruotare il volante, si deve controllare che la scatola sia integra, che i dati siano fissati correttamente e che presentino tutte le rondelle integre.

Sostituzione della Scatola dello Sterzo: Procedura Generale

La sostituzione di una scatola dello sterzo è un'operazione complessa che richiede precisione e competenza tecnica. Ecco una guida generale ai passaggi coinvolti:

1. Preparazione:

   • Sollevare il veicolo su un ponte a due colonne e rimuovere le ruote non motrici.
   • Bloccare il volante in posizione centrale.
   • Allentare il dado sul tirante e smontare il collegamento del giunto di supporto esterno.
   • Utilizzare un divisore per giunti di supporto per separare il giunto di supporto dal giunto della ruota.
   • Individuare il punto in cui la colonna si unisce alla torretta sulla scatola dello sterzo e rimuovere il bullone di fissaggio, quindi sganciare le due parti.
   • Sganciare il gruppo del tubo di raffreddamento dai relativi elementi di fissaggio alla scatola dello sterzo.
   • Pulire gli elementi di fissaggio della linea di entrata e uscita con un detergente per freni e rimuoverli dalla scatola dello sterzo.
   • Rimuovere i due bulloni di fissaggio che tengono ferma la scatola dello sterzo sul sottotelaio.

2. Rimozione della Scatola dello Sterzo:

   • Rimuovere la vecchia scatola dello sterzo dal sottotelaio.

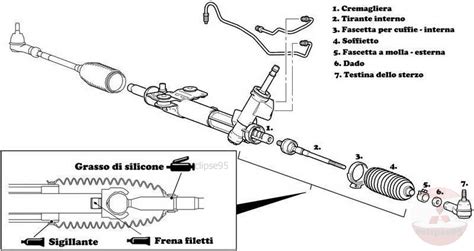

3. Installazione della Nuova Scatola dello Sterzo:

   • Controllare che la nuova scatola sterzo corrisponda a quella rimossa, verificando che i collegamenti e i punti di fissaggio siano identici.
   • Preparare la nuova scatola in posizione e riposizionare i bulloni che la tengono ferma sul sottotelaio, serrandoli correttamente secondo le specifiche del costruttore.
   • Ricollegare le linee di entrata e uscita una per volta, rimuovendo un solo tappo di chiusura per evitare contaminazioni. Assicurarsi di collegare correttamente le linee e stringere alla coppia di serraggio specificata.
   • Ricollegare la colonna dello sterzo alla parte superiore della torretta.
   • Ricollegare il tubo di raffreddamento con la fascetta speciale fornita.
   • Collegare i giunti alla scatola dello sterzo e posizionare i giunti di supporto nei rispettivi alloggiamenti.
   • Serrare il giunto di supporto con i nuovi dadi di fissaggio rispettando la coppia di serraggio corretta.

Riempimento e Spurgo dell'Impianto Idraulico

Dopo la sostituzione di componenti dell'impianto idraulico dello sterzo, è fondamentale riempire e spurgare correttamente il sistema per eliminare l'aria e garantire un funzionamento ottimale.

1. Riempimento: Riempire il serbatoio del liquido dello sterzo fino al livello massimo indicato.
2. Spurgo: Con il tappo del serbatoio ancora rimosso, avviare il motore e ruotare il volante da sinistra a destra circa 10-15 volte, senza raggiungere la posizione di bloccaggio. È consigliabile svolgere questa operazione con l'aiuto di un'altra persona.
3. Controllo Livello: Durante l'operazione di sterzata, controllare costantemente che vi sia liquido a sufficienza nel serbatoio, rabboccando se necessario.
4. Verifica Finale: Una volta completata la procedura, il veicolo può essere rimesso in servizio. Eseguire una breve guida di prova e ricontrollare l'impianto per eventuali segni di perdite.
5. Allineamento Ruote: Se tutto è a posto, controllare l'allineamento delle ruote ed effettuare le opportune regolazioni per garantire un comportamento stabile del veicolo.

In caso di perdite dal tubo in gomma ad alta pressione che va dalla pompa del servosterzo alla scatola dello sterzo, è necessario sostituirlo. Se si decide di sostituire tutti e tre i tubi in gomma per maggiore tranquillità, la procedura di riempimento e spurgo rimane la stessa.

Scatola Sterzo Rigenerata vs. Nuova

Quando è necessario sostituire la scatola dello sterzo, la scelta tra un componente nuovo e uno rigenerato è importante sia per il budget che per l'impatto ambientale.

• Scatola Sterzo Nuova: Offre la massima garanzia di qualità e durata, ma ha un costo significativamente più elevato.
• Scatola Sterzo Rigenerata: Le scatole sterzo rigenerate sono riportate alle condizioni del primo impianto attraverso un processo di revisione completo. Questo processo include lo smontaggio completo, la pulizia e la sostituzione di tutte le parti usurate. Il risultato è un componente che offre prestazioni equivalenti a uno nuovo, ma a un prezzo ridotto. Scegliere il rigenerato non solo consente di risparmiare, ma promuove anche la sostenibilità ambientale riutilizzando materiali esistenti.

Rigenerazione vs. Revisione/Riparazione

La rigenerazione di una scatola sterzo elettrica è un processo più completo rispetto alla semplice revisione o riparazione:

• Rigenerazione: Il componente viene completamente smontato, pulito, revisionato e tutte le parti usurate vengono sostituite. Questo garantisce prestazioni pari al nuovo e una maggiore affidabilità.
• Revisione: Implica il controllo e la sostituzione solo delle parti principali visibilmente danneggiate, potendo lasciare zone vulnerabili non trattate.
• Riparazione: Risolve solo un problema specifico, senza garantire che l'intero componente sia perfettamente funzionante e affidabile nel tempo.

La rigenerazione, pertanto, prolunga la vita del componente, garantendo maggiore affidabilità e sicurezza su strada.

Costo della Rigenerazione

Rigenerare una scatola sterzo elettrica è una soluzione economicamente vantaggiosa. Il costo può variare in base al tipo di veicolo e alla complessità del componente, ma generalmente si può risparmiare dal 50% al 70% rispetto all'acquisto di un pezzo nuovo. Aziende specializzate come RemanAuto utilizzano tecnologie avanzate e processi consolidati, come il metodo S.T.A.R.T., che prevede lo smontaggio completo, il test, la rigenerazione e la taratura del componente, garantendo prestazioni equivalenti al nuovo. Il doppio collaudo assicura il perfetto funzionamento e minimizza i rischi di guasti futuri.

Componenti Correlati e Consigli Utili

• Bracci di Comando: Questi componenti, montati a coppie sull’asse anteriore e posteriore, collegano lo chassis alle ruote e influiscono significativamente sulle caratteristiche di guida del veicolo.
• Cremagliera dello Sterzo: Una guida passo passo per la sostituzione della cremagliera dello sterzo è disponibile per modelli specifici come la Volkswagen Passat.
• Pompa dello Sterzo: Procedure dettagliate per la sostituzione della pompa dello sterzo sono reperibili per veicoli come la Ford Focus.

La gamma di prodotti ZF Aftermarket include un'ampia selezione di sistemi sterzanti. Per informazioni specifiche sui servizi e sui ricambi rigenerati, le officine, i ricambisti e i distributori sono invitati a contattare fornitori specializzati.

La scatola dello sterzo è un elemento vitale per la sicurezza della guida. Un'attenzione costante ai segnali di malfunzionamento e una manutenzione regolare, che includa la scelta consapevole tra componenti nuovi e rigenerati, sono essenziali per garantire la longevità e l'affidabilità del proprio veicolo.
