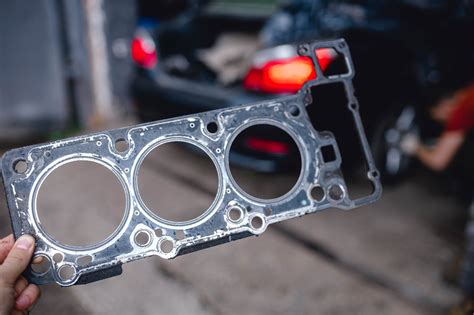

La guarnizione della testata è un componente critico per il corretto funzionamento di un motore. Essa assicura la separazione tra i circuiti di olio, refrigerante e le camere di combustione, prevenendo miscelazioni dannose e perdite di compressione. Quando questa guarnizione cede, le conseguenze possono essere gravi, portando a danni estesi al motore se non affrontate tempestivamente. Questa guida dettagliata, basata su un'esperienza pratica "fai-da-te", illustra il processo di diagnosi, preparazione e sostituzione della guarnizione della testata su una Fiat 500 o 126 classica, con un focus particolare sul motore TwinAir da 105 CV, sebbene molti passaggi siano applicabili a modelli simili.
Diagnosi Preliminare: Riconoscere i Segnali di una Guarnizione della Testata Danneggiata
Prima di intraprendere la complessa operazione di sostituzione, è fondamentale identificare i sintomi che indicano un problema alla guarnizione della testata. La diagnosi precoce può prevenire danni maggiori.
I segnali comuni includono:
- Residui scuri o tracce oleose: Verificare la presenza di depositi scuri o macchie oleose sul supporto motore e sul cofano posteriore, in particolare intorno ai bulloni della testata. Questi possono indicare perdite di olio o refrigerante.
- Olio nel liquido di raffreddamento: Un'emulsione lattiginosa nel serbatoio del refrigerante è un chiaro segnale di contaminazione da olio.
- Liquido di raffreddamento nel motore: La presenza di liquido di raffreddamento nelle camere di combustione può causare fumo bianco dallo scarico, specialmente all'avvio. Questo è stato riscontrato in alcuni casi di Fiat 500 TwinAir, dove il livello del liquido di raffreddamento diminuisce senza apparenti perdite esterne.
- Fumo bianco dallo scarico: Sebbene possa essere causato da altri problemi, un fumo bianco persistente, soprattutto all'avvio, può indicare che il liquido di raffreddamento sta entrando nelle camere di combustione.
- Surriscaldamento del motore: Una guarnizione compromessa può impedire una corretta circolazione del refrigerante o permettere ai gas di combustione di entrare nel circuito di raffreddamento, causando un rapido aumento della temperatura.
- Perdita di compressione: Questo si traduce in una diminuzione delle prestazioni del motore, un funzionamento irregolare e difficoltà di avviamento.
Preparazione: Strumenti, Materiali e Precauzioni
Una corretta preparazione è essenziale per un lavoro di successo. Raccogliere tutti gli strumenti e i materiali necessari prima di iniziare ridurrà al minimo le interruzioni e gli imprevisti.
Strumenti Necessari:
La maggior parte degli attrezzi sono standard e comunemente presenti in un'officina domestica:
- Set di chiavi a cricchetto e bussole (misure comuni includono 10mm, 12mm, 13mm, 14mm, 17mm).
- Chiave speciale per candele (solitamente da 14mm).
- Cacciavite a taglio.
- Pinze.
- Chiave dinamometrica (fondamentale per il corretto serraggio della testata).
- Coltello Stanley (utile per tagliare guarnizioni e organizzare componenti).
- Cricchetto.
- Aspirapolvere (per la pulizia dei pistoni).
- Spazzola metallica (per la pulizia dei pistoni).
- Fascetta per tubo carburante.
- Contenitore per raccogliere liquidi (carburante, olio).
- Stracci puliti.
Materiali Necessari:
- Nuova guarnizione della testata (assicurarsi che sia il modello corretto per il motore specifico). Esistono guarnizioni con spessori differenti (ad esempio, 0.7mm, 1.2mm, 1.8mm); la scelta dipende dalle specifiche del motore e da eventuali lavorazioni effettuate.
- Nuove guarnizioni per il collettore di scarico (preferibilmente in rame per una tenuta ottimale).
- Nuove guarnizioni per il carburatore.
- Nuovi bulloni e rondelle per lo scarico.
- Guarnizione per il supporto bilancieri.
- Sgrassatore.
- Olio motore nuovo e filtro olio (se necessario).
- Liquido di raffreddamento nuovo.
Precauzioni:
- Sicurezza: Lavorare in un'area ben ventilata. Indossare occhiali protettivi e guanti. Attendere che il motore si raffreddi completamente prima di iniziare.
- Organizzazione: Etichettare e numerare i componenti durante lo smontaggio per facilitare il rimontaggio. Preparare un pezzo di cartone numerato da 1 a 4 con delle fessure praticate con il coltello Stanley per organizzare le aste di spinta o altri piccoli componenti.
- Manuali: Consultare sempre il manuale di officina specifico per il proprio modello di Fiat 500/126 per le coppie di serraggio e le procedure dettagliate.
Rimozione della Testata: Passo Dopo Passo
La rimozione della testata è un processo meticoloso che richiede pazienza e attenzione ai dettagli.
- Scollegare l'alimentazione: Scollegare la bobina sul lato sinistro del motore e rimuovere i cavi delle candele.
- Rimuovere il filtro dell'aria: Sganciare con cura il filtro dell'aria, prestando attenzione a non tagliarsi con eventuali bordi taglienti.
- Scollegare i cavi: Sganciare il cavo dell'acceleratore rimuovendo la sua clip con un cacciavite a taglio. Successivamente, scollegare il cavo dell'aria utilizzando una chiave da 7mm e le pinze.
- Smontare le lamiere superiori del motore: Svitare le lamiere superiori del motore (solitamente quattro bulloni per lato) utilizzando un cricchetto da 10mm. Rimuovere anche eventuali bulloni che fissano queste lamiere alla testata.
- Rimuovere il carburatore: Svitare i dadi alla base del carburatore e sollevarlo con attenzione. Potrebbe fuoriuscire una piccola quantità di carburante; tenere a portata di mano uno straccio.
- Rimuovere le candele: Utilizzando la chiave speciale da 14mm per candele, rimuovere entrambe le candele.
- Allentare i dadi della testata: Utilizzando un cricchetto da 17mm, allentare e rimuovere i dadi principali della testata e le relative rondelle. È consigliabile allentarli gradualmente seguendo una sequenza a croce, anche in fase di smontaggio, per evitare deformazioni.
- Liberare la testata: Muovere delicatamente la testata per liberarla dai prigionieri. Se la testata si incastra su uno dei prigionieri, è possibile utilizzare due dadi da 12mm bloccati insieme per svitare e rimuovere il prigioniero problematico.
Ispezione e Pulizia Post-Rimozione
Una volta rimossa la testata, è il momento di un'ispezione approfondita e della pulizia.

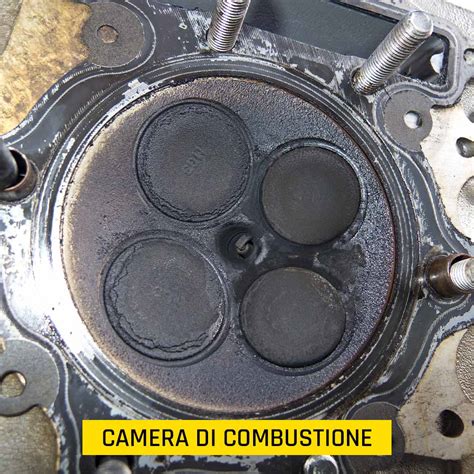

- Ispezionare la vecchia guarnizione e i pistoni: Con la testata rimossa, esaminare attentamente la vecchia guarnizione per identificare l'esatta area di cedimento. Ispezionare anche la superficie dei pistoni per verificare la presenza di residui di carbonio o danni.
- Pulizia dei pistoni: Posizionare i pistoni a mezza corsa ruotando la puleggia con un cricchetto da 17mm in modo che le teste dei pistoni siano accessibili. Utilizzare un aspirapolvere per rimuovere ogni detrito o sporco sciolto dalla parte superiore dei pistoni. Successivamente, usare una spazzola metallica per pulire delicatamente la superficie dei pistoni, facendo estrema attenzione a non danneggiarli o a far cadere detriti all'interno del cilindro. È fondamentale rimuovere il più possibile i residui di carbonio.
- Verifica della tenuta dei segmenti: Per verificare la tenuta dei segmenti, portare i cilindri a mezza corsa e versare circa un quarto di bicchiere di benzina per cilindro. Se la benzina non trafila attraverso i pistoni e i cilindri, i segmenti dovrebbero avere una buona tenuta. Se la benzina passa, è possibile che i segmenti siano incollati o usurati.
- Pulizia della centrifuga: Un consiglio aggiuntivo è quello di smontare e pulire la centrifuga. Se al suo interno è presente olio minerale, questo può aver formato una morchia che, con l'uso di olio semisintetico, potrebbe smuoversi e causare problemi.
Montaggio della Nuova Guarnizione e Rimontaggio della Testata
Il rimontaggio richiede la stessa precisione dello smontaggio.
- Preparazione della nuova guarnizione: Disimballare la nuova guarnizione della testata e confrontarla meticolosamente con quella vecchia per assicurarsi che sia identica.
- Posizionamento della nuova guarnizione: Inserire delicatamente la nuova guarnizione in posizione sopra i prigionieri, facendo attenzione a non piegarla o danneggiarla. Allinearla perfettamente al blocco motore.

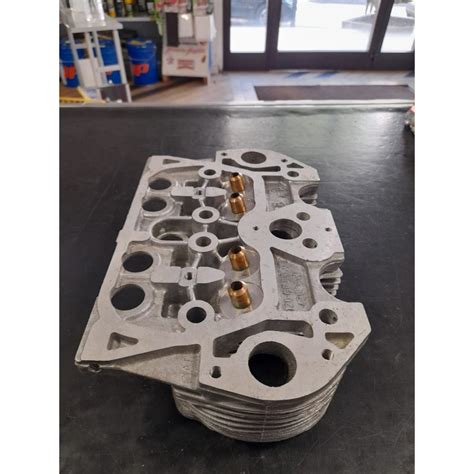

- Pulizia della testata: Assicurarsi che la superficie di contatto della testata sia perfettamente pulita e priva di residui della vecchia guarnizione o di altre impurità.
- Rimontaggio della testata: Abbassare con cura la testata sul blocco motore, assicurandosi che tutto sia allineato, compresi i tubi delle aste di spinta e i prigionieri. Contemporaneamente, posizionare la lamiera di copertura (carter motore) in modo che si adatti mentre la testata viene abbassata. Muovere delicatamente la testata in posizione senza forzarla.
- Rimontaggio dei dadi della testata: Rimontare i dadi e le rondelle della testata. Utilizzando una chiave dinamometrica impostata alla coppia corretta specificata dal manuale (ad esempio, 24 lb-ft come indicato nel manuale Haynes), serrare i dadi seguendo una sequenza a croce. È fondamentale eseguire questo serraggio in più fasi, portando gradualmente la testata a battuta stringendo ogni dado un po’ alla volta, per garantire una pressione uniforme sulla guarnizione. Terminare serrando ogni dado alla coppia finale prescritta.
- Rimontaggio delle aste: Inserire le aste nei loro alloggiamenti corretti.
- Rimontaggio del supporto bilancieri: Rimontare il supporto bilancieri, assicurandosi che la filettatura di montaggio sia pulita e serrata. Stringere i bulloni del supporto bilancieri alla coppia specificata (ad esempio, 15 lb-ft).
- Rimontaggio del carburatore: Pulire la superficie di montaggio del carburatore con un panno. Montare una nuova guarnizione, quindi rimontare il vassoio del carburatore (dopo averlo pulito e sgrassato). Inserire un’altra guarnizione se necessario, quindi rimontare il carburatore sui prigionieri.
- Rimontaggio dello scarico: Pulire i collettori di scarico e montare nuove guarnizioni in rame per una tenuta perfetta. Installare lo scarico e fissarlo con bulloni e rondelle nuove, allineando tutto prima di serrare completamente.
- Rimontaggio delle lamiere e del filtro aria: Rimontare le lamiere superiori del motore e il filtro dell'aria.
- Ricollegare i cavi: Ricollegare i cavi dell'acceleratore e dell'aria.
- Ricollegare l'alimentazione: Ricollegare i cavi delle candele e la bobina.
- Riempimento fluidi: Riempire il motore con olio nuovo e, se necessario, sostituire il filtro dell'olio. Riempire il sistema di raffreddamento con liquido di raffreddamento nuovo.
Considerazioni Specifiche per il Motore TwinAir 105 CV
Nel caso specifico della Fiat 500 TwinAir da 105 CV, alcuni utenti hanno segnalato problemi legati al raffreddamento e alla possibile fragilità del motore stesso, anche a chilometraggi relativamente bassi (come 60.000 km). È stato suggerito che la pompa dell'acqua o problemi al modulo Uniair e alla turbina possano essere cause ricorrenti.
Un caso riportato descrive un meccanico che inizialmente non riscontra perdite, ma il livello del liquido di raffreddamento continua a scendere. Dopo aver utilizzato un liquido speciale per verificare perdite, il problema persiste. Successivamente, la macchina produce un rumore strano e fumo abbondante all'avvio. L'officina autorizzata Fiat scopre ruggine e cambia la pompa dell'acqua, risolvendo il problema del calo del livello.
È importante notare che le riparazioni "alla carlona" o la sostituzione di componenti senza una diagnosi approfondita potrebbero non risolvere la causa principale. Ad esempio, la sostituzione della turbina senza controllare il tubo di mandata dell'olio può ricreare problemi simili.
Per questo motore, è consigliabile:
- Verificare il filtrino del modulo attuatore.
- Assicurarsi che la diagnostica venga effettuata con il motore in movimento, poiché il problema si manifesta durante la marcia, non da fermo.
- Registrare i parametri con il computer di bordo per verificare vari aspetti del funzionamento.
- Considerare la possibilità di problemi alla centralina o al body computer, che potrebbero essere legati a cablaggi elettrici.
- La cinghia dei servizi (Poly-V), che a 60.000 km dovrebbe essere sostituita secondo il libretto, aziona diversi meccanismi tra cui il raffreddamento motore e potrebbe influire sul sistema.
ANALISI E PROBLEMI MOTORE FIAT TWINAIR (rimasto a piedi)
Alternative e Soluzioni Rapide
Per chi cerca una soluzione più rapida e meno invasiva rispetto alla sostituzione completa della guarnizione della testata, esistono prodotti specifici. Ad esempio, Steel Seal® offre una soluzione per riparare guarnizioni della testa del cilindro difettose e perdite senza la necessità di smontare il motore. Tuttavia, è fondamentale valutare attentamente se tali soluzioni siano adatte al problema specifico e se possano rappresentare una riparazione duratura.
Il tempo necessario per una sostituzione completa della guarnizione della testata, anche per un meccanico esperto, può variare dalle 6 alle 10 ore. Per un operatore meno esperto, il tempo necessario sarà significativamente maggiore.
Dove Trovare Ricambi
Per chi necessita di ricambi per Fiat classiche, inclusi guarnizioni, sigilli e altri componenti, FD Ricambi è un punto di riferimento.
Affrontare la sostituzione della guarnizione della testata richiede competenza, gli strumenti giusti e molta pazienza. Seguendo attentamente questa guida e consultando i manuali specifici del proprio veicolo, è possibile portare a termine con successo questa riparazione, ridando vita al motore della propria amata Fiat 500 o 126.
