L'evoluzione dei veicoli, in particolare nel settore delle auto elettriche e ibride, ha introdotto nuove sfide e protocolli di sicurezza, soprattutto per quanto riguarda gli impianti elettrici ad alta tensione. Comprendere la segnaletica standardizzata è fondamentale per chiunque operi su questi sistemi, sia per i professionisti del settore che per i proprietari di veicoli interessati a una maggiore consapevolezza.
Quando si lavora sui veicoli ibridi o elettrici, è essenziale considerare che si opera su un impianto elettrico con alimentazioni che possono raggiungere tensioni molto elevate, anche fino a 650 Vac. Questa specificità richiede un'attenzione particolare e la conoscenza dei "codici colore" che i costruttori hanno standardizzato per identificare i cavi che trasportano tensioni potenzialmente pericolose.
L'Importanza della Standardizzazione dei Colori
Per prevenire infortuni gravi, diversi costruttori hanno adottato un sistema di codifica basato sui colori per i cavi che possono trasportare tensioni elevate. Questa standardizzazione permette un'identificazione immediata e inequivocabile dei componenti ad alta tensione, riducendo significativamente i rischi per la sicurezza. L'assenza di un colore universale potrebbe generare confusione e mettere a repentaglio l'incolumità degli operatori. È fondamentale che ogni tecnico o operatore sia pienamente consapevole di queste convenzioni, poiché la negligenza può portare a conseguenze disastrose, dato che le tensioni in gioco sono ben oltre la soglia di sicurezza umana.
I Cavi Arancioni: Indicatore di Alta Tensione
I cavi arancioni e i corrugati arancioni sono un segnale inequivocabile di pericolo in un veicolo elettrico o ibrido. Questi conduttori sono specificamente designati per trasportare elevate tensioni che provengono dalla batteria e si dirigono verso l'inverter, o dall'uscita dell'inverter verso gli utilizzatori del veicolo. Tipicamente, i cavi arancioni possono condurre tensioni che vanno da circa 60 Vac fino a 650 Vac. Questo intervallo di tensione è considerevole e richiede il massimo rispetto e l'adozione di tutte le precauzioni di sicurezza del caso, come l'isolamento del sistema e l'uso di dispositivi di protezione individuale.
L'impiego del colore arancione per i circuiti ad alta tensione non è casuale; l'arancione è un colore ad alta visibilità, spesso associato a segnali di pericolo e avvisi di sicurezza in molti contesti industriali e stradali. Questa scelta cromaticamente efficace contribuisce a creare un'associazione mentale immediata tra il colore e il rischio, anche per chi non è un esperto del settore. È un colore che cattura l'attenzione e suggerisce cautela, aspetto fondamentale quando si tratta di sistemi che possono erogare cariche elettriche letali.
Inoltre, la presenza di corrugati arancioni a protezione dei cavi rafforza ulteriormente il messaggio di pericolo. Questi corrugati non solo offrono una protezione fisica ai conduttori, ma servono anche come ulteriore indicatore visivo della natura ad alta tensione del cablaggio al loro interno. L'uso congiunto di cavi e guaine arancioni è una pratica di sicurezza robusta, volta a garantire che l'identificazione dei circuiti ad alta tensione sia il più chiara e ridondante possibile.
Sicurezza per un auto elettrica
Distinguere i Conduttori Gialli
È importante non confondere i cavi arancioni con i conduttori di colore giallo, che svolgono funzioni diverse all'interno del veicolo. I conduttori di colore giallo sono tipicamente associati all'alimentazione per alcuni sistemi EPS (elettrosterzo). Questi cavi generalmente trasportano tensioni fino a 42V, che, sebbene non siano innocue, sono significativamente inferiori a quelle veicolate dai cavi arancioni. Questa distinzione è cruciale per evitare errori di valutazione e per applicare le corrette procedure di sicurezza.
Un'ulteriore distinzione da fare riguarda i tubicini corrugati gialli. Questi ultimi vengono solitamente utilizzati per contenere i fili corrispondenti al sistema ABS. Nonostante il colore giallo, essi non sono correlati ai circuiti ad alta tensione e la loro funzione è puramente protettiva per il cablaggio del sistema frenante antibloccaggio. La capacità di discernere tra cavi, la loro funzione e il loro potenziale pericolo è un requisito fondamentale per operare in sicurezza. La superficialità o la mancanza di conoscenza in questo ambito possono avere conseguenze estreme, sottolineando l'importanza di una formazione accurata e di un aggiornamento continuo per tutti gli operatori.
Applicazioni dei Cavi Arancioni: Dal Pacco Batteria agli Utilizzatori

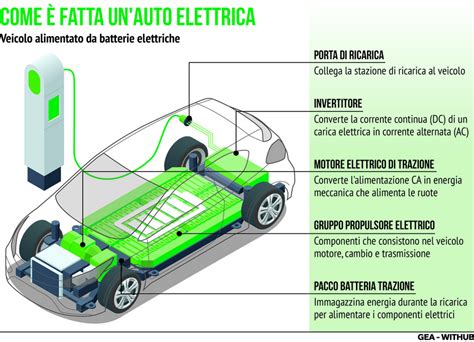

I cavi arancioni rappresentano le arterie ad alta tensione che alimentano i componenti vitali di un veicolo elettrico o ibrido. La loro tratta inizia generalmente dal pacco batteria ad alta tensione, dove l'energia elettrica è immagazzinata. Da qui, questi cavi portano l'energia all'inverter, un componente cruciale che converte la corrente continua (DC) dalla batteria in corrente alternata (AC) per alimentare il motore elettrico. Questa conversione è necessaria perché la maggior parte dei motori elettrici automobilistici funzionano in AC per maggiore efficienza e controllo.
Una volta che l'energia è stata convertita dall'inverter, i cavi arancioni continuano il loro percorso, distribuendo la corrente alternata ad alta tensione agli utilizzatori. Questi utilizzatori possono includere il motore di trazione principale, che fornisce la propulsione al veicolo, e talvolta altri componenti ad alta potenza come i compressori dell'aria condizionata o i riscaldatori PTC (Positive Temperature Coefficient) per l'abitacolo. La complessità di questi circuiti ad alta tensione richiede una progettazione e un'installazione estremamente precise per garantire non solo l'efficienza energetica ma, soprattutto, la sicurezza operativa. Ogni connessione, ogni isolamento e ogni passaggio del cavo deve essere eseguito a regola d'arte per prevenire cortocircuiti, dispersione di corrente e, in ultima analisi, pericoli per gli occupanti del veicolo e per chiunque interagisca con esso.
Sicurezza e Procedure Operative
L'interazione con cavi arancioni richiede l'adozione di protocolli di sicurezza rigorosi. Il primo passo fondamentale è la disattivazione del sistema ad alta tensione del veicolo prima di iniziare qualsiasi operazione. Questa procedura può variare leggermente tra i diversi modelli e costruttori, ma generalmente implica la rimozione di un fusibile di servizio ad alta tensione o l'attivazione di un interruttore di sicurezza. È cruciale attendere il tempo necessario affinché i condensatori del sistema si scarichino completamente, un processo che può richiedere diversi minuti e deve essere verificato con strumenti specifici.
L'utilizzo di dispositivi di protezione individuale (DPI) è obbligatorio. Questo include guanti isolanti omologati per le tensioni in gioco, occhiali di sicurezza, abbigliamento protettivo non conduttivo e calzature antinfortunistiche con suola isolante. Inoltre, tutti gli strumenti utilizzati devono essere isolati e certificati per lavori su sistemi ad alta tensione. La formazione del personale è un aspetto non negoziabile; gli operatori devono essere qualificati e regolarmente aggiornati sulle procedure di sicurezza e sulle specifiche tecniche dei veicoli su cui lavorano. La consapevolezza dei rischi e l'aderenza scrupolosa ai protocolli sono l'unica garanzia per prevenire incidenti, che in questo contesto possono avere esiti fatali.

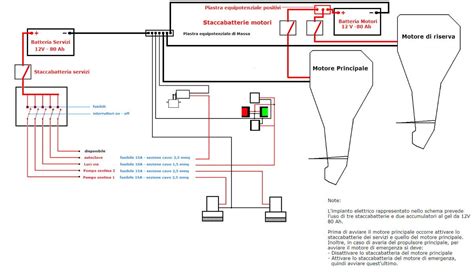

Cablaggio ad Alta Tensione nel Settore Nautico
Mentre l'attenzione si concentra spesso sui veicoli terrestri, è importante sottolineare che la transizione verso l'elettrificazione sta avvenendo anche nel settore nautico. Imbarcazioni elettriche e ibride, dai piccoli gommoni ai grandi yacht, stanno diventando sempre più comuni. Anche in questo ambito, l'identificazione dei cavi ad alta tensione è di vitale importanza. Sebbene non esista ancora una standardizzazione globale identica a quella automotive per tutti i costruttori navali, l'uso del colore arancione per i circuiti ad alta tensione sta diventando una pratica sempre più diffusa e raccomandata anche in marina.
Le logiche di sicurezza sono analoghe: a bordo di un'imbarcazione, dove l'ambiente è spesso umido e le vibrazioni sono costanti, l'integrità dell'isolamento e la chiarezza dell'identificazione dei cavi ad alta tensione sono ancora più critiche. I sistemi di propulsione elettrica marina operano con tensioni e correnti significative, e l'esposizione all'acqua salata aumenta ulteriormente i rischi di cortocircuiti e corrosione. Per questo motivo, anche nel settore nautico, la presenza di cavi arancioni dovrebbe immediatamente segnalare la necessità di massima cautela e l'applicazione di specifiche procedure di sicurezza. La formazione del personale di bordo e dei tecnici navali sulle peculiarità degli impianti elettrici ad alta tensione è un aspetto fondamentale per garantire la navigazione sicura e la manutenzione efficiente di queste imbarcazioni.
Prospettive Future e Sviluppi Tecnologici
La tecnologia dei veicoli elettrici e ibridi è in continua evoluzione, e con essa si sviluppano anche i sistemi di cablaggio e le normative di sicurezza. Si prevede che in futuro ci sarà una standardizzazione ancora più rigorosa a livello internazionale per i codici colore e le procedure di sicurezza. Nuovi materiali isolanti, con migliori proprietà termiche e meccaniche, sono in fase di ricerca e sviluppo per rendere i cavi ad alta tensione ancora più robusti e sicuri. Inoltre, i sistemi di monitoraggio della tensione e della corrente all'interno del veicolo diventeranno sempre più sofisticati, con la capacità di rilevare anomalie in tempo reale e di disattivare automaticamente i circuiti in caso di pericolo.
La diffusione di veicoli elettrici porterà anche a un aumento della necessità di infrastrutture di ricarica rapida, che a loro volta operano con tensioni elevate. Questo implica che la consapevolezza sui rischi elettrici e le pratiche di sicurezza dovranno estendersi anche agli operatori delle stazioni di ricarica e, in una certa misura, anche agli utenti finali. L'educazione e la formazione continue saranno essenziali per gestire in sicurezza questa transizione energetica, garantendo che i benefici dell'elettrificazione non siano offuscati da potenziali rischi per la sicurezza.
La crescente complessità degli impianti elettrici ad alta tensione richiede un approccio multidisciplinare alla sicurezza. Ingegneri, tecnici, legislatori e formatori devono collaborare per definire e implementare le migliori pratiche. La robustezza dei materiali, l'affidabilità dei connettori, la chiarezza della documentazione tecnica e l'efficacia della segnaletica visiva, come l'uso del colore arancione, sono tutti elementi che contribuiscono a creare un ambiente operativo sicuro e affidabile.
