DAC e Resistenze: Un'Esplorazione Approfondita su Arduino

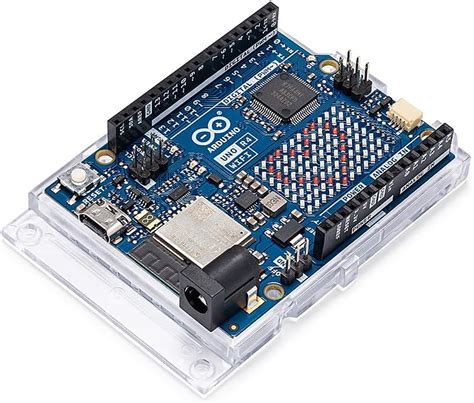

L'avvento di nuove funzionalità nelle schede Arduino, come il singolo DAC a 12 bit presente nelle schede Arduino Uno R4, sia Minima che WiFi, apre nuove prospettive nel campo della conversione digitale-analogica. Questo componente essenziale è capace di generare tensioni di uscita discrete che spaziano da 0 a 5 volt, rendendolo uno strumento versatile per molteplici applicazioni pratiche. L'utilizzo di un DAC permette di trasformare un valore digitale in un'uscita analogica, una capacità fondamentale per compiti come la generazione di forme d'onda audio, il pilotaggio di dispositivi che richiedono un input analogico e la creazione di segnali di tensione variabile.

Per chiarire ulteriormente il suo funzionamento nell'ambiente Arduino UNO R4, si può immaginare di lavorare con un valore digitale che varia da 0 a 4095, un intervallo che rappresenta un range di 12 bit. Un DAC è in grado di convertire questo valore in una tensione che, ad esempio, può variare da 0V a 5V. Questa caratteristica è cruciale per interagire con il mondo fisico, dove molte grandezze sono di natura analogica.

Un esempio pratico dell'applicazione del DAC è la generazione di una forma d'onda sinusoidale "simulata". A tale scopo, la sonda di un oscilloscopio deve essere collegata al pin A0, che funge da uscita del DAC. Questo permette di visualizzare la tensione analogica generata in tempo reale e di comprenderne le caratteristiche.

Il primo video, identificato come #214, offre un'introduzione completa al DAC della scheda, delineandone le caratteristiche principali. Spiega dettagliatamente come la funzione analogWrite consenta di generare in uscita una tensione direttamente proporzionale al valore digitale impostato. È inoltre possibile regolare la risoluzione del convertitore da 5 a 12 bit utilizzando analogWriteResolution, il che si traduce rispettivamente in 32 e 4096 livelli di uscita. L'uso di un oscilloscopio nel video mostra segnali analogici costanti e a dente di sega, evidenziando gli effetti visivi della risoluzione e come un semplice filtro RC possa aiutare a ridurre le discontinuità. Successivamente, viene introdotta la libreria analogWave, che facilita la generazione di diverse forme d'onda, come sinusoidale, quadra e a dente di sega, offrendo controllo sui campioni e sulla frequenza.

Convertitori Digitale-Analogico a Resistenze Pesate: Principi e Struttura

La somma pesata è un concetto fondamentale nei convertitori digitale-analogico (DAC) a resistenze pesate. Ogni ingresso digitale, rappresentato da un bit, viene moltiplicato per un coefficiente (peso) differente. Questi pesi non sono casuali, ma corrispondono al peso di ogni bit in un numero binario. Ad esempio, in un sistema a tre bit, i pesi riflettono il valore posizionale di ciascun bit (2^0, 2^1, 2^2).

Un aspetto importante da notare è che il valore esatto della resistenza base (R) non influenza il risultato finale; ciò che conta è il rapporto tra le diverse resistenze. Questo significa che la calibrazione relativa delle resistenze è più critica del loro valore assoluto.

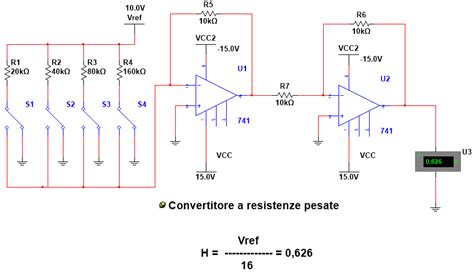

In un DAC a resistenze pesate a 3 bit, i tre deviatori, ciascuno associato a un bit (B0, B1, B2), possono collegare l'ingresso corrispondente a Vref (tensione di riferimento) oppure a massa. Se il bit Bn (B0, B1 o B2) vale 0, il deviatore è collegato a massa; se Bn vale 1, il deviatore è collegato a Vref. B0 è il bit meno significativo (LSB), mentre B2 è il bit più significativo (MSB). In questo modo, l'uscita Vout è proporzionale al numero binario impostato tramite i deviatori. Questo schema è un convertitore DA a resistenze pesate a 3 bit.

Il circuito è facilmente estendibile a un numero qualsiasi di bit. Per n bit, sono necessari n deviatori e n resistenze con valori R/2, R/4, R/8,… fino a R/2^n.

Esempi Pratici di Funzionamento del Convertitore

Per comprendere meglio il funzionamento, consideriamo alcuni esempi fissando Vref = 10 V:

• Ingresso Binario 000: In questo caso, B0=0, B1=0, B2=0. Tutti e tre i deviatori sono collegati a massa, e l'uscita Vout è zero, poiché tutti gli ingressi sono cortocircuitati a massa.
• Ingresso Binario 001: Qui, B0=0, B1=0, B2=1. Si ottiene in uscita una tensione di 10/8, ovvero 10/2^3, dove 3 è il numero di bit del convertitore. Il segno meno, se presente, può essere eliminato usando una Vref negativa, ma l'aspetto cruciale è che la tensione di uscita è proporzionale al valore digitale in ingresso.

Analizzando il circuito con altri valori binari in ingresso, si osserva che la tensione prodotta in uscita è sempre il prodotto del numero di ingresso per il "quanto". Questo dimostra che il circuito funziona effettivamente come un DAC.

Limiti e Sfide dei DAC a Resistenze Pesate

Nei DAC reali, i deviatori sono implementati tramite interruttori elettronici, spesso con tecnologia CMOS. Tuttavia, la realizzazione di DAC a resistenze pesate presenta alcune sfide:

• Difficoltà nella calibrazione delle resistenze: Non è semplice ottenere resistenze con valori diversi e perfettamente calibrati, in modo che i loro rapporti siano esattamente 1/2, 1/4, 1/8, e così via. È fondamentale che questi rapporti resistivi rimangano costanti anche al variare dei parametri operativi del circuito, come la temperatura.
• Problemi con un elevato numero di bit: Se il numero di bit (n) è elevato, la resistenza più grande può assumere valori molto elevati. Ad esempio, con n=12 bit, la resistenza maggiore può essere 2^12 * R, ovvero 4096 volte il valore della resistenza minore. Ciò può rendere impraticabile la realizzazione del circuito. In alternativa, si dovrebbero usare valori molto piccoli per la resistenza minore, il che può generare altri problemi.
• Resistenza di ingresso variabile: La resistenza di ingresso è differente su ciascuno degli ingressi digitali. Questa variazione può comportare problemi nel corretto funzionamento del circuito, influenzando la precisione e la stabilità.

Librerie e Applicazioni Avanzate con Arduino R4 DAC

Il secondo video, #215, si concentra approfonditamente sulla libreria AnalogWave, esaminandone i pregi, i limiti e le applicazioni pratiche. L'autore dimostra come sia possibile raggiungere frequenze fino a 10 kHz e riprodurre suoni complessi. Il video illustra il codice di esempio, derivato da un esperimento precedente, e chiarisce come AnalogWave utilizzi i timer interni di Arduino, generando talvolta conflitti con la funzione millis(), una considerazione importante per la programmazione.

Il setup tipico per questi esperimenti include una scheda UNO R4 collegata a un amplificatore in classe D, un altoparlante e un condensatore per eliminare la componente continua del segnale, assicurando così una riproduzione audio pulita. In un secondo esempio, viene riprodotta una melodia celebre ("Fra Martino"), dimostrando la versatilità della libreria per applicazioni musicali e didattiche, aprendo la strada a progetti audio e interattivi.

Considerazioni su DAC Esterni: Il Caso del PCF8591P

In un articolo precedente, è stato trattato l'utilizzo del dispositivo PCF8591P, un DAC esterno che offre quattro ingressi analogici. Lo schema elettrico per l'utilizzo di questo dispositivo rimane sostanzialmente invariato rispetto ad altre configurazioni simili.

La risoluzione del convertitore digitale-analogico del PCF8591P è di 8 bit, il che significa che i valori digitali possibili possono essere espressi con 256 livelli, da 0 a 255. Questo offre una buona precisione per molte applicazioni, anche se inferiore al DAC a 12 bit integrato nelle schede Arduino Uno R4.

Nel circuito precedentemente analizzato, il pin 14 (VRef) del PCF8591P è collegato a 5Vdc, mentre il pin 13 (Agnd) è collegato a massa. È interessante notare come la tensione di riferimento (Vref) influenzi la scala di uscita. Cambiando il valore di Vref, ad esempio portandolo a 3.3Vdc, si ottengono variazioni di tensione per bit più piccole. Questo permette una maggiore granularità nel controllo dell'uscita analogica, utile per applicazioni che richiedono una fine regolazione della tensione. La flessibilità nella scelta della Vref rende i DAC esterni come il PCF8591P adattabili a diverse esigenze progettuali.
