Il sistema di climatizzazione di un'automobile, come quello presente nella Fiat Punto, è un complesso insieme di componenti che lavorano in sinergia per garantire il comfort termico all'interno dell'abitacolo. Comprendere il suo funzionamento non solo aiuta a utilizzarlo al meglio, ma anche a diagnosticare eventuali problemi. Questo articolo esplorerà in dettaglio il ciclo del refrigerante, i componenti chiave e come approcciare la verifica del corretto funzionamento del climatizzatore della vostra Fiat Punto.

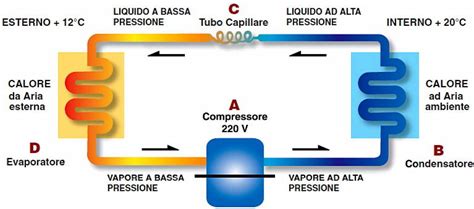

Il Ciclo del Refrigerante: Il Cuore del Sistema di Climatizzazione
Il circuito del climatizzatore funziona grazie al refrigerante che si trova al suo interno. Questo fluido speciale è il protagonista di un ciclo termodinamico che permette di trasferire il calore dall'interno dell'abitacolo all'esterno. Il processo di rinnovo dell'aria che entra nell'abitacolo può essere suddiviso in sei fasi principali:
Avvio del Compressore: Quando si accende l'impianto di climatizzazione, il compressore si avvia. Questo componente, spesso azionato dalla cinghia dei servizi del motore, è il motore del sistema. Il suo compito primario è quello di aumentare la pressione del refrigerante, trasformandolo da un gas a bassa pressione e bassa temperatura in un gas ad alta pressione e alta temperatura. Contemporaneamente, l'elettroventola si accende, solitamente alla velocità minima, per assistere nel processo di raffreddamento. L'elettroventola si trova accanto al condensatore, che è posizionato vicino al radiatore principale del veicolo, poiché condivide la funzione di raffreddamento con il sistema motore.
Il Condensatore: Il Primo Scambio Termico: Il refrigerante ad alta pressione e alta temperatura scorre attraverso il condensatore. Questo componente assomiglia a un piccolo radiatore ed è situato nella parte anteriore del veicolo, spesso davanti al radiatore del motore. Mentre l'aria esterna fluisce attraverso le alette del condensatore (spinta dalla velocità del veicolo e/o dall'elettroventola), il refrigerante cede calore all'ambiente circostante. Questo scambio termico provoca la condensazione del refrigerante, trasformandolo da un gas ad alta pressione in un liquido ad alta pressione, pur mantenendo una temperatura elevata.
Il Filtro Essiccatore: Purificazione e Protezione: Dopo essere passato attraverso il condensatore, il refrigerante liquido ad alta pressione fluisce attraverso il filtro essiccatore. Questo componente svolge un ruolo cruciale nella longevità del sistema. Al suo interno, vengono rimosse eventuali particelle estranee e umidità che potrebbero essersi accumulate nel circuito. L'umidità è particolarmente dannosa in quanto può congelare e ostruire il sistema, o reagire con il refrigerante e l'olio, formando acidi corrosivi. La presenza di un filtro essiccatore ben funzionante è fondamentale per prevenire danni maggiori.
La Valvola di Espansione: La Trasformazione Cruciale: Dal filtro essiccatore, il refrigerante liquido ad alta pressione si dirige verso la valvola di espansione. Questa valvola è un dispositivo di regolazione che, come suggerisce il nome, riduce drasticamente la pressione del refrigerante. Questa rapida caduta di pressione provoca un altrettanto rapido abbassamento della temperatura del refrigerante, che si trasforma in una miscela di liquido e gas a bassissima temperatura (tipicamente tra -3 e -5 °C).
L'Evaporatore: L'Assorbimento del Calore: La miscela fredda di refrigerante a bassa pressione entra nell'evaporatore. Questo è un altro piccolo scambiatore di calore, situato all'interno dell'abitacolo, solitamente dietro il cruscotto, vicino al sistema di ventilazione. L'aria calda proveniente dall'abitacolo viene forzata a passare attraverso le alette dell'evaporatore dall'elettroventola. Durante questo passaggio, l'aria cede il suo calore al refrigerante, che assorbe tale calore e si trasforma completamente in un gas a bassa pressione, ma con una temperatura più elevata rispetto a prima. L'aria, ormai raffreddata, viene quindi immessa nell'abitacolo, creando la sensazione di fresco.
Climatizzatore per auto: come funziona? (animazione 3D)
Ritorno al Compressore: Il Ciclo si Ripete: Il refrigerante, ora in forma gassosa a bassa pressione e temperatura moderata, ritorna al compressore. Qui, il ciclo ricomincia con la compressione del gas, il suo riscaldamento e il successivo viaggio attraverso il condensatore. Questo ciclo continuo permette di mantenere la temperatura desiderata all'interno dell'abitacolo.
Componenti Chiave e Funzioni di Sicurezza
Oltre ai componenti principali del ciclo del refrigerante, il sistema di climatizzazione della Fiat Punto include altri elementi essenziali per il suo funzionamento e la sua protezione:
Pressostato: Questo dispositivo di sicurezza è posizionato nel circuito ad alta pressione del sistema. La sua funzione è quella di monitorare costantemente la pressione del refrigerante. Se la pressione diventa troppo bassa (indicando una possibile perdita di gas o un sistema scarico) o troppo alta (segnalando un'ostruzione o un malfunzionamento del condensatore o dell'elettroventola), il pressostato interviene scollegando l'alimentazione elettrica al compressore, prevenendo così danni gravi. In alcuni sistemi, il pressostato può anche controllare la velocità dell'elettroventola per ottimizzare le prestazioni del climatizzatore, specialmente in condizioni di caldo intenso.
Elettroventola: Come accennato, l'elettroventola svolge un ruolo vitale nel raffreddamento del condensatore. La sua corretta operatività è quindi indispensabile per il corretto funzionamento del climatizzatore.
Centralina Motore (ECU): La gestione del sistema di climatizzazione è spesso integrata nella centralina motore (ECU). Questa centralina riceve informazioni da vari sensori (inclusi i pressostati) e comanda l'attivazione del compressore e dell'elettroventola. In caso di malfunzionamenti, la centralina può registrare codici di errore diagnostici.
Verificare il Funzionamento del Climatizzatore: Un Approccio Graduale
Verificare se il climatizzatore della vostra Fiat Punto funziona correttamente richiede un approccio sistematico, partendo dalle verifiche più semplici fino a quelle che richiedono strumenti diagnostici.
1. Controlli Visivi e Sensoriali:
Accensione della Spia: Quando attivate il climatizzatore tramite i comandi sul cruscotto, dovreste notare l'accensione di una spia dedicata. Se questa spia non si accende, potrebbe indicare un problema elettrico a monte, come un fusibile bruciato o un interruttore difettoso.
Attivazione del Compressore: Ascoltate attentamente il vano motore quando accendete il climatizzatore. Dovreste sentire un "clic" distintivo proveniente dalla zona del compressore del climatizzatore, che indica l'innesto elettromagnetico che collega il compressore alla sua puleggia motrice. Se non sentite questo suono, il compressore potrebbe non essere attivato.
Flusso d'Aria: Verificate che l'elettroventola si attivi alla velocità minima quando accendete il climatizzatore. Sentite se l'aria che esce dalle bocchette è effettivamente più fresca rispetto all'aria esterna. Anche se il climatizzatore è scarico di gas o presenta un malfunzionamento, è possibile che la ventola continui a funzionare e la spia si accenda, ma le prestazioni di raffreddamento saranno insufficienti.
2. Controlli dei Fusibili e dei Relè:
La presenza di fusibili e relè dedicati al sistema di climatizzazione è una prassi comune.
Localizzazione: Sotto il cofano, solitamente vicino alla batteria, si trova la scatola dei fusibili. Togliete il coperchio di questa scatola. All'interno, troverete stampati i simboli di riferimento che indicano la funzione di ciascun fusibile e relè.
Verifica Fusibili: Identificate il fusibile relativo al climatizzatore (o al compressore/ventola) e ispezionatelo visivamente. Se il filo metallico all'interno del fusibile appare interrotto, il fusibile è bruciato e deve essere sostituito con uno di pari amperaggio.
Verifica Relè: I relè sono componenti elettromeccanici che agiscono come interruttori a comando. Se un fusibile è integro, il problema potrebbe risiedere nel relè che comanda l'attivazione del compressore o della ventola. La verifica di un relè può essere più complessa e spesso richiede la sostituzione con uno sicuramente funzionante dello stesso tipo, o l'uso di strumenti diagnostici.
3. Diagnostica Tramite Centralina (ECU):
Per una diagnosi più approfondita, è necessario accedere alla centralina motore (ECU) del veicolo.
Strumenti di Diagnostica: Strumenti come MultiEcuScan (MES) o altri scanner OBD-II compatibili permettono di connettersi alla centralina del veicolo. Questi strumenti non servono solo a segnalare un guasto, ma consentono anche di leggere i codici di errore memorizzati, visualizzare i parametri di funzionamento in tempo reale e, in alcuni casi, effettuare test di attuazione.
Lettura Errori: Connettendo lo strumento diagnostico, potete verificare se sono presenti codici di errore relativi al sistema di climatizzazione. Questi codici possono fornire indicazioni preziose sulla natura del problema (es. "circuito compressore aperto", "pressione refrigerante bassa").
Test di Attuazione: Alcuni strumenti diagnostici permettono di "forzare" l'attivazione di componenti specifici, come l'elettrocalamita del compressore. Questo test è molto utile per capire se il problema risiede nel comando elettrico o nel componente stesso. Se forzando l'attivazione il compressore parte, il problema potrebbe essere nei sensori, nei cablaggi o nella logica di attivazione gestita dalla centralina.
Cavo Adattatore: È importante notare che per alcune versioni di veicoli Fiat, come la Palio, potrebbe essere necessario un cavo adattatore specifico per la comunicazione con determinate centraline tramite la porta OBD-II. Sebbene questo articolo si concentri sulla Fiat Punto (versione 188), è bene essere consapevoli di tali necessità che potrebbero variare leggermente. Un cavo adattatore non sembra essere necessario per la Punto 188, ma è sempre consigliabile verificare la compatibilità degli strumenti diagnostici con il modello specifico.
4. Verifica del Refrigerante (Gas):
La carenza di refrigerante è una delle cause più comuni di mancato funzionamento o malfunzionamento del climatizzatore.
Ricarica dell'Impianto: Se sospettate che il climatizzatore sia scarico, la soluzione più diretta è far effettuare una ricarica dell'impianto presso un'officina specializzata.

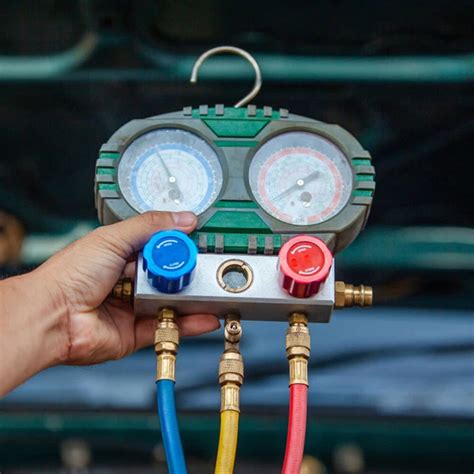

Test di Tenuta: È fondamentale che la ricarica venga preceduta da un test di tenuta. Le stazioni di ricarica computerizzate eseguono tipicamente una prova del vuoto prima di immettere nuovo gas. Questa prova rileva perdite significative. Tuttavia, microfori, specialmente nel condensatore (spesso posizionato anteriormente e quindi più esposto a detriti), potrebbero non essere rilevati immediatamente e causare una lenta dispersione del gas nel tempo.
Il Ruolo del Pressostato: Come accennato, il pressostato è un dispositivo di sicurezza che protegge il compressore in caso di pressione troppo bassa. In alcuni casi, anche se il climatizzatore è scarico, il compressore potrebbe non attivarsi affatto, oppure attivarsi per brevi periodi e poi disattivarsi. È importante ricordare che "senza gas non funziona" è un'affermazione corretta; tuttavia, è possibile che in caso di carenza di gas il compressore si attivi brevemente e la luce si accenda, ma le prestazioni di raffreddamento saranno insufficienti.
5. Problemi al Compressore:
Il compressore è un componente costoso e la sua sostituzione rappresenta un intervento significativo.
Sintomi di un Compressore Difettoso: Se il climatizzatore non raffredda e, nonostante la conferma di un corretto livello di gas, il compressore non funziona correttamente (ad esempio, non innesta o produce rumori anomali), potrebbe essere necessario sostituirlo.
Costo della Sostituzione: Il costo della sostituzione di un compressore può variare notevolmente. In generale, si parla di cifre che possono aggirarsi intorno ai 180-200 euro per il solo componente, a cui vanno aggiunte le ore di manodopera per lo smontaggio, la sostituzione e la successiva ricarica dell'impianto. La sostituzione in sé, in termini meccanici, non è particolarmente complessa: si tratta di scollegare i tubi del fluido, le connessioni elettriche e la cinghia, svitare i bulloni di fissaggio e rimontare il nuovo componente.
Utilizzo e Regolazione del Climatizzatore sulla Fiat Punto
La Fiat Punto, in particolare la versione 188, è dotata di un sistema di riscaldamento e ventilazione (climatizzata) gestito da tre manopole principali sul cruscotto, come mostrato in figura 1 (se fosse disponibile).
Manopola (A) - Regolazione Temperatura: Questa manopola permette di miscelare l'aria calda proveniente dal radiatore del riscaldamento con l'aria fresca del sistema di climatizzazione, consentendo di regolare la temperatura dell'aria immessa nell'abitacolo. Ruotandola completamente a destra (indice su ) si seleziona la modalità di riscaldamento più intensa.
Cursore (B) - Ricircolo Aria: Questo cursore serve per attivare o disattivare la funzione di ricircolo dell'aria interna. Quando è attivo, il sistema aspira l'aria già presente nell'abitacolo, riducendo così il carico di lavoro del climatizzatore e prevenendo l'ingresso di odori esterni.
Manopola (C) - Attivazione Ventilatore: Questa manopola controlla la velocità della ventola interna, determinando il volume d'aria che viene immesso nell'abitacolo.
Manopola (D) - Distribuzione Aria: Questa manopola è fondamentale per dirigere il flusso d'aria verso le diverse zone dell'abitacolo. Offre generalmente 5 livelli distributivi:
- Erogazione dai diffusori centrali e bocchette laterali.
- Funzione "bilevel": consente di riscaldare i piedi e mantenere il viso fresco contemporaneamente, ottimizzando il comfort.
- Riscaldamento più rapido dell'abitacolo.
- Riscaldamento dell'abitacolo e contemporaneo disappannamento del parabrezza.
- Disappannamento e sbrinamento del parabrezza e dei cristalli laterali anteriori, una funzione essenziale per la visibilità in condizioni di umidità o freddo.
Procedura per il Riscaldamento:
Per ottenere il riscaldamento dell'abitacolo, è necessario impostare le manopole come segue:
- Ruotare completamente a destra la manopola (A) per la regolazione della temperatura.
- Ruotare la manopola (C) sulla velocità desiderata della ventola.
- Impostare la manopola (D) sulla posizione desiderata a seconda delle necessità: per riscaldare i piedi e contemporaneamente disappannare il parabrezza, per inviare aria ai piedi e immettere aria più fresca dai diffusori centrali e bocchette sulla plancia, o per un riscaldamento rapido.
La comprensione di questi principi e procedure può aiutare a mantenere il climatizzatore della vostra Fiat Punto in perfette condizioni operative, garantendo comfort e sicurezza durante ogni viaggio. In caso di dubbi o problemi persistenti, è sempre consigliabile rivolgersi a un professionista qualificato.
