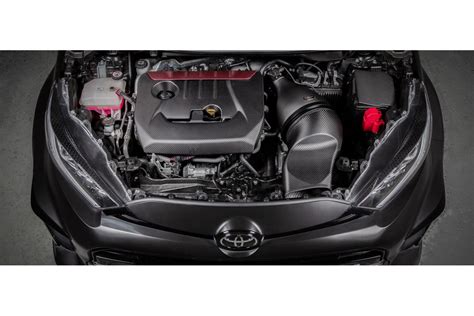

La Toyota Yaris GR, un'icona di potenza e agilità nel panorama delle hot hatch, rappresenta un punto di riferimento per gli appassionati di auto sportive. Per esaltare ulteriormente le sue già notevoli prestazioni, l'attenzione si concentra spesso sull'ottimizzazione dei componenti chiave, tra cui il sistema di aspirazione. Il sistema di aspirazione Eventuri per la GR Yaris si propone come una soluzione all'avanguardia, progettata per massimizzare il flusso d'aria e mantenere basse le temperature di aspirazione, elementi cruciali per i motori turbocompressi.
Il Cuore del Sistema: L'Alloggiamento Brevettato in Fibra di Carbonio
Il sistema GR Yaris Eventuri si distingue per l'utilizzo di un alloggiamento brevettato in fibra di carbonio. Questo componente, realizzato al 100% in fibra di carbonio pre-impregnata, senza l'impiego di fibra di vetro, garantisce una superficie interna estremamente liscia. Tale caratteristica è fondamentale per mantenere un flusso d'aria il più fluido possibile, riducendo le turbolenze e migliorando l'efficienza aerodinamica. Il design dell'alloggiamento non è casuale; esso è stato concepito per creare un percorso di flusso d'aria aerodinamicamente efficiente dal filtro al turbo.

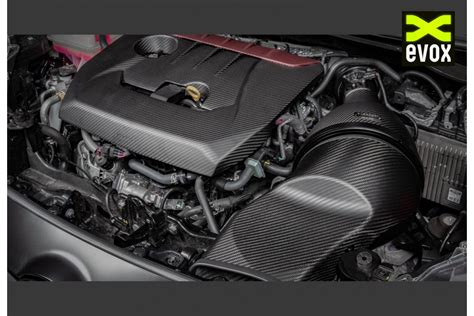

L'alloggiamento del filtro Eventuri è composto da diverse parti ingegnerizzate con precisione:
- Un filtro di seconda generazione su misura.
- Un cofano di ingresso in alluminio.
- Una staffa in acciaio inossidabile.
- Una sezione MAF (Mass Air Flow) integrata.
Il pod in carbonio avvolge il filtro, che è montato al contrario, e modella delicatamente il flusso d'aria verso la sezione MAF, la quale si collega poi al tubo di ingresso posteriore. Questo approccio ingegneristico si differenzia significativamente dall'airbox OEM. Nel sistema originale, l'aria entra nella parte anteriore dell'airbox, subisce un cambio di direzione di 90 gradi per attraversare il filtro a pannello, e poi cambia nuovamente direzione di 90 gradi per passare attraverso la sezione MAF. Il sistema Eventuri, al contrario, offre un percorso molto più diretto: l'aria entra nella parte anteriore dell'alloggiamento del filtro e si sposta verso la sezione MAF senza bruschi cambi di direzione, risultando in un percorso più fluido dal filtro al tubo di ingresso del turbo.
Progettazione Orientata alle Prestazioni: Calore e Volume
Lo sviluppo dell'aspirazione GR Yaris è stato il risultato di un'ampia raccolta e analisi di dati relativi a temperature, portate e test al dinamometro. Trattandosi di un motore turbocompresso, il calore e il volume dell'aria sono stati i fattori principali presi in considerazione durante l'intero processo di progettazione. L'obiettivo primario era sviluppare un sistema di aspirazione capace di offrire la massima portata d'aria possibile, mantenendo al contempo le temperature di aspirazione più basse.
Il sistema Eventuri è sigillato, una caratteristica che contribuisce a migliorare le temperature dell'aria aspirata (IAT) rispetto all'airbox OEM. Contestualmente, è stato aumentato il volume interno per ridurre la caduta di pressione e, di conseguenza, le perdite di pompaggio del turbo. Questo consente al turbo di operare con maggiore efficienza e di raggiungere prima la pressione di sovralimentazione massima, traducendosi in un netto guadagno di potenza.
Il Filtro a Cono su Misura: Massima Portata e Filtrazione

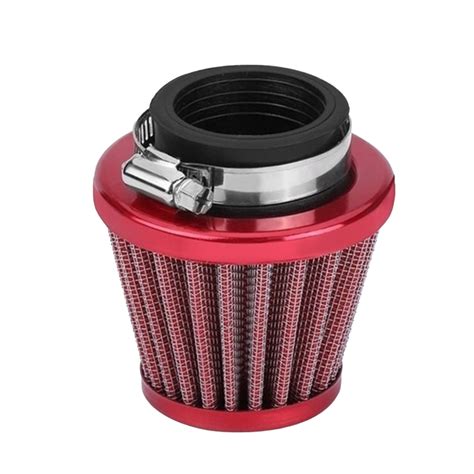

Un elemento cruciale del sistema Eventuri è il filtro a cono su misura. Per garantire la massima portata d'aria, Eventuri ha impiegato il suo filtro più grande, caratterizzato da un diametro esterno di 210 mm (8,3 pollici) e una superficie di filtrazione di oltre 130.000 mm², equivalente a oltre 1300 cm². Quando testato con un alloggiamento con un'apertura da 4 pollici, questo filtro è in grado di gestire un flusso fino a 940 CFM a 28 pollici H2O.
La qualità della filtrazione è stata anch'essa una priorità. Il mezzo filtrante è testato ISO per assicurare che la filtrazione sia conforme agli standard OEM. È importante sottolineare che si tratta di un filtro a secco, il che semplifica la manutenzione e previene l'introduzione di oli nell'aspirazione, potenzialmente dannosi per i sensori.
Tecnologia Brevettata: L'Effetto Venturi
La peculiarità distintiva dell'alloggiamento del filtro Eventuri risiede nella sua tecnologia brevettata. Questo design presenta una riduzione uniforme dell'area della sezione trasversale mentre avvolge il filtro e si assottiglia verso il tubo. Questa geometria richiama l'effetto Venturi, un principio fisico in cui il flusso d'aria accelera pur mantenendo condizioni laminari. Questo può essere immaginato come un grande "camino di velocità". I filtri su misura Eventuri, in combinazione con questa tecnologia, facilitano il movimento dell'aria attraverso gli alloggiamenti e consentono un profilo di velocità uniforme quando il flusso d'aria esce dagli alloggiamenti, minimizzando la resistenza sul turbo.
Sviluppo del sistema di aspirazione GR Yaris Eventuri - Progettazione e prototipo stampato in 3D
Il Condotto di Aspirazione e il Tubo Posteriore: Dettagli che Fanno la Differenza
Il condotto di aspirazione gioca un ruolo fondamentale nell'alimentare l'alloggiamento del filtro con aria ambiente fresca. Questo condotto preleva l'aria dalla sezione del paraurti/griglia anteriore. Gli ingegneri Eventuri hanno mantenuto il volume più ampio possibile fino alla parte anteriore del vano motore e hanno "delimitato" la parte anteriore del condotto creando un'apertura appena dietro il paraurti, dove il cofano si chiuderebbe. Questa zona del vano motore, quando il veicolo è in movimento, rimane a temperatura ambiente, permettendo all'aspirazione di prelevare aria senza le restrizioni imposte dalla piccola apertura dietro la griglia.
È interessante notare che Eventuri non ha esteso il condotto all'altro lato del vano motore per sfruttare una potenziale seconda apertura nella griglia. Questa scelta è dettata dalla necessità di evitare un angolo di flusso brusco e le restrizioni di spazio tra il motore e il fermo del cofano. Inoltre, l'utilizzo di una seconda apertura avrebbe impedito all'aria fredda di entrare nel vano motore, un fattore che contribuisce a ridurre l'assorbimento complessivo di calore.
Gli ultimi componenti del sistema sono il tubo di ingresso posteriore e il giunto EPDM. Il tubo posteriore OEM (quello tra l'airbox e la turbina) presenta un raggio di curvatura interno netto. A portate elevate, questa configurazione può generare turbolenze indesiderate, compromettendo l'efficienza del turbo. Eventuri ha riprogettato il tubo posteriore per consentire una curvatura più fluida, ottimizzando anche il posizionamento dell'alloggiamento del filtro. Per resistere al calore generato nella parte posteriore del motore, questo tubo è realizzato in materiale termoplastico rinforzato con fibra di vetro. È presente anche un anello di rinforzo lavorato a CNC nella connessione posteriore, dove viene fissato il morsetto. Questo impedisce la distorsione sotto una forte pressione di serraggio, una soluzione già adottata nel tubo OEM.
Test al Banco Prova: Risultati Concreti
L'efficacia dell'aspirazione Eventuri GR Yaris è stata convalidata da vari tuner di reputazione a livello globale, che hanno riportato risultati consistenti.

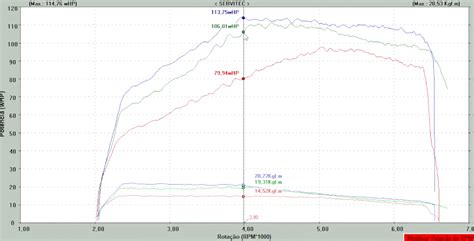

RaceCal (Regno Unito): Sono state effettuate diverse prove con l'airbox OEM per ottenere un risultato ripetibile, seguite da test con l'aspirazione Eventuri. I test sono stati condotti lo stesso giorno, consecutivamente e con il cofano chiuso. I risultati hanno mostrato un aumento di coppia e potenza lungo l'intera gamma di giri, non solo ai massimi regimi. Questo si traduce in una maggiore reattività del veicolo e una capacità di accelerare più rapidamente attraverso le marce.
Master Tuning Asia (Hong Kong): Un secondo set di risultati proviene da Master Tuning Asia, che ha testato l'aspirazione Eventuri contro l'airbox di serie lo stesso giorno, ma in condizioni più calde, circa 32 °C. Anche in questo contesto, sono stati riscontrati miglioramenti significativi nelle prestazioni.
In sintesi, i test dimostrano un incremento di circa 15 CV e 24 Nm (o 18 piedi-libbre) su un motore originale. Questi guadagni non sono limitati al picco massimo, ma si estendono lungo l'intero arco di giri, garantendo un'esperienza di guida più dinamica e gratificante.
Vantaggi e Caratteristiche Riepilogative
Il kit di aspirazione diretta completo Eventuri per Toyota Yaris GR (GA-B 2020-) 1.6 261cv offre un insieme di vantaggi e caratteristiche distintive:
- Aumento delle prestazioni: Incrementi misurabili di potenza e coppia (circa 15 CV e 24 Nm) su tutta la gamma di giri.
- Airbox in carbonio: Realizzato al 100% in fibra di carbonio pre-impregnata con finitura lucida, offre un look esclusivo di altissima qualità e durata.
- Filtro a cono performante: Filtro lavabile e ad alto flusso di generose dimensioni (diametro esterno di 210 mm o 8,3 pollici) con un'ampia superficie filtrante.
- Tecnologia brevettata: L'alloggiamento Venturi crea un percorso di flusso d'aria aerodinamicamente efficiente, riducendo la resistenza e migliorando l'efficienza del turbo.
- Miglioramento delle temperature di aspirazione (IAT): Il sistema sigillato e il design ottimizzato contribuiscono a mantenere basse le temperature dell'aria in ingresso.
- Riduzione delle perdite di pompaggio: L'aumento del volume interno dell'airbox riduce la caduta di pressione, consentendo al turbo di funzionare più efficacemente.
- Installazione plug-and-play: Il kit è pronto al montaggio e non richiede modifiche durante l'installazione, rendendolo compatibile sia con auto stock originali che elaborate.
- Design ingegnerizzato: Ogni componente è stato progettato per fornire al turbo un percorso fluido e scorrevole, eliminando bruschi cambi di direzione del flusso d'aria.
- Materiali di alta qualità: Utilizzo delle migliori fibre di carbonio e kevlar per un risultato estetico e duraturo ottimale.
- Azienda specializzata: Eventuri è un'azienda inglese fondata da un team di ingegneri aeronautici e appassionati di tuning, specializzata nella progettazione e costruzione di sistemi di aspirazione diretti per veicoli sportivi.
Un Investimento nelle Prestazioni
Il sistema di aspirazione Eventuri per la Toyota Yaris GR rappresenta un investimento significativo (prezzo intorno ai 1.479,00 € - 1.599,00 €), ma giustificato dalle sue caratteristiche tecniche avanzate e dai comprovati guadagni prestazionali. Non si tratta di un semplice filtro a cono con uno scudo termico, ma di un design unico che integra l'effetto Venturi e mantiene condizioni di flusso laminare per ridurre la resistenza sul turbo, garantendo un incremento netto e misurabile delle prestazioni. L'attenzione ai dettagli, l'ingegneria di precisione e l'uso di materiali di alta qualità rendono questo kit una scelta privilegiata per chi cerca un upgrade sostanziale e affidabile per la propria Toyota Yaris GR.
