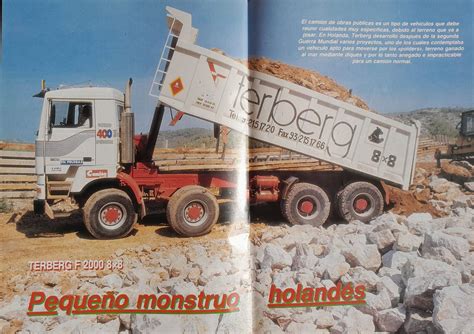

I camion 6x6 e 8x8 sono veicoli progettati per affrontare terreni estremamente difficili e condizioni operative gravose. La loro eccezionale capacità di mobilità e trazione è intrinsecamente legata alla robustezza e alla funzionalità dei loro assali passanti e degli snodi di sterzo. Questi componenti non sono semplici elementi meccanici, ma il cuore pulsante che permette a questi giganti del trasporto di operare in settori critici come quello militare, edile, minerario e dei servizi di emergenza. La comprensione approfondita di come questi sistemi lavorano e interagiscono è fondamentale per apprezzarne l'ingegneria e l'importanza strategica.
Il Ruolo Cruciale degli Assali Passanti nei Veicoli Multi-Assiali

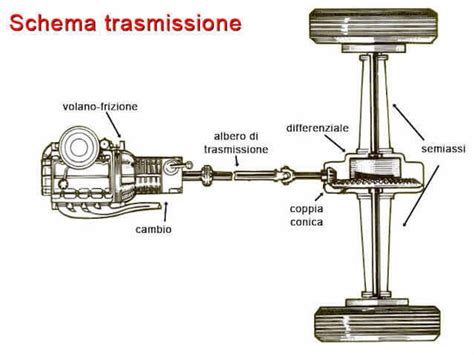

Nei camion 6x6 e 8x8, l'architettura degli assali passanti è una delle caratteristiche distintive che li differenzia dai veicoli tradizionali. Un assale passante, noto anche come "pass-through axle", è un tipo di configurazione in cui la forza motrice viene trasmessa non solo al primo assale motore, ma continua attraverso un albero di trasmissione aggiuntivo per raggiungere gli assali motori successivi. Questo design consente di distribuire la potenza del motore a tutte le ruote motrici del veicolo, garantendo una trazione superiore e una maggiore capacità di superare ostacoli.
La configurazione 6x6 implica sei ruote, tutte motrici, suddivise su tre assali. In un veicolo 8x8, ci sono otto ruote motrici su quattro assali. In entrambi i casi, gli assali passanti sono fondamentali. Essi consistono in un differenziale intermedio (o "power divider") integrato nell'alloggiamento del differenziale di ciascun assale posteriore. Questo differenziale intermedio non solo distribuisce la coppia alle ruote dell'assale corrente, ma dispone anche di un'uscita aggiuntiva che trasmette la potenza al successivo assale motore tramite un albero di trasmissione corto.
Uno dei principali vantaggi di questa configurazione è la capacità di mantenere la trazione anche quando una o più ruote perdono aderenza. I differenziali possono essere bloccabili, sia quelli inter-ruota che quelli inter-assale, consentendo al conducente di massimizzare la trazione in situazioni critiche. Quando un differenziale è bloccato, la coppia viene distribuita equamente a tutte le ruote o a tutti gli assali interessati, impedendo che una ruota che slitta assorba tutta la potenza disponibile.
La robustezza degli assali passanti è un'esigenza primaria. Sono costruiti per sopportare carichi elevati, torsioni estreme e impatti ripetuti tipici dell'ambiente off-road. I materiali utilizzati sono leghe d'acciaio ad alta resistenza, e i processi di fabbricazione includono trattamenti termici specifici per migliorare la resistenza alla fatica e all'usura. La loro durata è fondamentale per l'affidabilità operativa del veicolo, specialmente in missioni prolungate in aree remote.
Snodi di Sterzo: Precisione e Resistenza per la Manovrabilità
Gli snodi di sterzo, spesso chiamati anche perni a snodo o "kingpins" nei veicoli pesanti, sono elementi critici che consentono alle ruote anteriori (e talvolta anche a quelle posteriori, nei veicoli con sterzata integrale) di ruotare, permettendo al veicolo di cambiare direzione. In camion 6x6 e 8x8, la complessità degli snodi di sterzo è accentuata dalle dimensioni e dal peso del veicolo, nonché dalla necessità di operare su terreni sconnessi.
Generalmente, gli snodi di sterzo sono costituiti da un perno verticale che collega il mozzo della ruota (o il fuso a snodo) alla balestra o alla sospensione. Questo perno è alloggiato in boccole o cuscinetti che permettono il movimento rotatorio. La precisione della lavorazione e la scelta dei materiali sono cruciali per garantire una sterzata fluida, priva di giochi eccessivi che potrebbero compromettere la stabilità e la sicurezza del veicolo.
Nei veicoli 6x6 e 8x8, i requisiti di resistenza per gli snodi di sterzo sono eccezionalmente elevati. Devono resistere a forze laterali significative durante le curve, a impatti verticali dovuti a buche e ostacoli, e a stress torsionali. Per questo motivo, sono spesso realizzati in acciaio forgiato ad alta resistenza. La lubrificazione è un aspetto vitale della manutenzione degli snodi di sterzo, poiché riduce l'attrito e previene l'usura prematura. Molti veicoli pesanti utilizzano sistemi di ingrassaggio centralizzati per assicurare che questi componenti ricevano una lubrificazione adeguata e costante, anche nelle condizioni più estreme.
Un'altra considerazione importante è l'angolo di Ackermann e l'angolo di caster e camber, che influenzano direttamente la geometria dello sterzo e la stabilità direzionale del veicolo. I progettisti devono bilanciare attentamente questi parametri per garantire che il camion sia manovrabile sia su strada che in off-road, mantenendo al contempo una buona stabilità ad alta velocità e un'usura uniforme dei pneumatici.
COME FUNZIONA LA SCATOLA STERZO
Interazione tra Assali Passanti e Snodi di Sterzo per la Massima Performance
L'efficacia complessiva di un camion 6x6 o 8x8 dipende dall'interazione armoniosa tra gli assali passanti e gli snodi di sterzo. Mentre gli assali passanti garantiscono che la potenza del motore raggiunga tutte le ruote motrici, massimizzando la trazione, gli snodi di sterzo permettono a queste ruote di orientarsi, consentendo al veicolo di navigare attraverso terreni complessi e stretti passaggi.
In un veicolo 6x6 o 8x8, spesso solo il primo assale è sterzante. Tuttavia, alcuni veicoli più specializzati possono avere assali posteriori sterzanti (sterzata integrale) per migliorare ulteriormente la manovrabilità in spazi ristretti o su percorsi particolarmente impegnativi. In questi casi, la complessità degli snodi di sterzo e dei relativi sistemi di controllo aumenta notevolmente. La coordinazione tra gli angoli di sterzo di diversi assali è gestita da sistemi idraulici o elettronici avanzati, che assicurano che le ruote si orientino in modo ottimale per ridurre il raggio di sterzata e minimizzare lo slittamento laterale.
L'integrità strutturale di entrambi i sistemi è interdipendente. Un guasto in uno snodo di sterzo può impedire al veicolo di sterzare efficacemente, mentre un problema agli assali passanti può comportare una perdita di trazione cruciale. Per questo motivo, la manutenzione preventiva e le ispezioni regolari sono fondamentali. I produttori specificano rigorosi programmi di manutenzione che includono la verifica dell'usura dei componenti, il controllo dei livelli di lubrificazione e la sostituzione di parti soggette a usura.
L'ambiente operativo di questi camion, spesso caratterizzato da fango, acqua, polvere e temperature estreme, impone requisiti aggiuntivi in termini di protezione contro la corrosione e l'ingresso di contaminanti. Guarnizioni robuste e sistemi di ventilazione adeguati sono essenziali per proteggere i componenti interni degli assali e degli snodi di sterzo.
Criteri di Selezione e Manutenzione per Componenti di Lunga Durata
La scelta di assali passanti e snodi di sterzo per camion 6x6 e 8x8 non è un compito da sottovalutare. I progettisti e gli operatori devono considerare diversi fattori, tra cui il carico massimo consentito, la velocità operativa prevista, il tipo di terreno, le condizioni ambientali e la durata di vita attesa del veicolo. La disponibilità di pezzi di ricambio e la facilità di manutenzione sono altrettanto importanti.
Per quanto riguarda la manutenzione, i manuali del produttore forniscono indicazioni dettagliate. Queste indicazioni spesso includono intervalli di ispezione per verificare l'usura delle boccole e dei cuscinetti negli snodi di sterzo, il gioco assiale e radiale, l'integrità delle guarnizioni e la presenza di eventuali perdite di lubrificante. Per gli assali passanti, è cruciale controllare i livelli e la qualità dell'olio nei differenziali, ispezionare gli alberi di trasmissione per segni di danneggiamento o squilibrio e verificare il funzionamento dei bloccaggi del differenziale.
L'uso di lubrificanti specifici e di alta qualità è imperativo per garantire il corretto funzionamento e la longevità di questi componenti. I lubrificanti devono essere in grado di mantenere le loro proprietà in un ampio intervallo di temperature e resistere alla contaminazione. La sostituzione periodica dei lubrificanti e dei filtri, dove applicabile, è una prassi essenziale per prevenire l'usura abrasiva e la corrosione.
Un aspetto spesso trascurato è l'allineamento delle ruote. Un allineamento scorretto può causare un'usura irregolare dei pneumatici, un aumento del consumo di carburante e un carico eccessivo sugli snodi di sterzo e sui componenti delle sospensioni. Regolari controlli e regolazioni dell'allineamento sono quindi una parte fondamentale della manutenzione preventiva.
Impatto delle Tecnologie Avanzate e Prospettive Future
Il settore dei veicoli pesanti è in continua evoluzione, e anche gli assali passanti e gli snodi di sterzo beneficiano delle nuove tecnologie. Materiali compositi avanzati, ad esempio, vengono studiati per ridurre il peso dei componenti senza compromettere la resistenza. Sistemi di monitoraggio intelligenti, basati su sensori, possono fornire dati in tempo reale sullo stato di salute di assali e snodi, avvisando gli operatori di potenziali problemi prima che si trasformino in guasti gravi. Questo permette una manutenzione predittiva, riducendo i tempi di fermo e i costi operativi.
L'integrazione di sistemi elettronici di controllo della trazione (TCS) e di stabilità (ESP) sta diventando sempre più comune anche nei veicoli off-road. Questi sistemi possono interagire con i bloccaggi del differenziale e con i sistemi di frenata per ottimizzare la trazione e la stabilità in modo automatico, riducendo il carico di lavoro del conducente e migliorando la sicurezza.
La ricerca si concentra anche sull'ottimizzazione delle geometrie di sterzo e delle sospensioni per migliorare ulteriormente la manovrabilità e il comfort di guida, aspetti che, sebbene secondari alla funzionalità off-road, sono comunque importanti per ridurre la fatica del conducente in lunghe missioni. La tendenza verso l'elettrificazione e l'automazione dei veicoli pesanti aprirà nuove opportunità per l'integrazione di motori elettrici direttamente negli assali (e-axles), rivoluzionando il modo in cui la potenza viene distribuita e gestita. Questa evoluzione potrebbe portare a sistemi di trasmissione ancora più efficienti e compatti, con un controllo ancora più preciso della trazione di ogni singola ruota.
