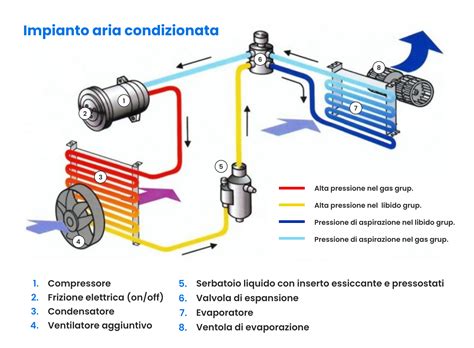

Il sistema di climatizzazione di un veicolo moderno è un complesso intreccio di componenti progettati per garantire il comfort dei passeggeri in ogni condizione atmosferica. Al centro di questo sistema si trovano i servomotori, piccoli ma essenziali motori elettrici che controllano il movimento delle alette e delle paratie interne, dirigendo il flusso d'aria e regolando la temperatura. Quando questi servomotori iniziano a malfunzionare, possono sorgere una serie di inconvenienti, spesso manifestandosi con comportamenti anomali del sistema di climatizzazione. Questo articolo si propone di esplorare le cause, i sintomi e le soluzioni per i problemi comuni relativi ai servomotori del cruscotto, con un'attenzione particolare ai modelli Volkswagen Passat del 2003, basandosi su esperienze pratiche di risoluzione.
Sintomi di Malfunzionamento dei Servomotori
I problemi ai servomotori del cruscotto possono manifestarsi in diversi modi, rendendo la diagnosi a volte meno immediata. È fondamentale osservare attentamente il comportamento del sistema di climatizzazione per identificare il componente difettoso.
Uno dei sintomi più comuni riguarda il servomotore responsabile del ricircolo dell'aria. Quando questo componente non funziona correttamente, si possono notare diversi segnali. La spia gialla che indica l'attivazione del ricircolo potrebbe non accendersi affatto quando si preme il pulsante corrispondente. In altri casi, la spia potrebbe accendersi per un breve periodo per poi spegnersi, oppure potrebbe non rimanere accesa in modo costante, lampeggiando come se ci fosse un falso contatto. Un indizio particolarmente indicativo di un problema è la spia del ricircolo accesa in modo anomalo quando si inserisce la retromarcia. Sebbene il sistema di ricircolo si attivi automaticamente in determinate condizioni, come quando si avverte la presenza di gas di scarico, la sua attivazione involontaria o la segnalazione luminosa errata durante la retromarcia indicano chiaramente un malfunzionamento.
Il secondo servomotore comunemente interessato è quello che regola la distribuzione dell'aria calda e fredda. I sintomi di un difetto in questo componente sono spesso più evidenti, soprattutto durante i mesi più caldi. Ad esempio, se si imposta una temperatura di 22°C in una giornata estiva molto calda e dal sistema esce aria calda, questo è un chiaro segnale di un problema. Il servomotore difettoso potrebbe interpretare erroneamente la situazione, decidendo che l'occupante ha freddo e iniziando a immettere aria calda in modo continuativo e inappropriato. Durante l'inverno, questo difetto potrebbe essere meno percepibile per le persone che tendono ad avere più caldo, ma per chi soffre il freddo, l'assenza di aria calda quando necessario sarebbe un chiaro indicatore di un problema.
Clima Giulietta procedura autoapprendimento sistema di climatizzazione
Procedura di Ispezione e Sostituzione (Esperienza Pratica)
La risoluzione dei problemi legati ai servomotori del cruscotto, in particolare su modelli come la Volkswagen Polo 9N (ma con principi applicabili anche ad altri modelli del gruppo Volkswagen, inclusa la Passat 2003), può spesso essere effettuata senza la necessità di smontare completamente il cruscotto. Questa operazione, se eseguita con cura, può portare a un notevole risparmio economico, evitando la sostituzione di componenti costosi (che potrebbero aggirarsi intorno ai 120€ per pezzo, come indicato nell'esperienza riportata).
L'accesso ai servomotori avviene generalmente smontando una parte della plancia, in particolare il vano portaoggetti situato davanti al passeggero. La procedura inizia svitando tre viti Torx T20 situate nella parte superiore interna del vano. È importante notare che la vite centrale è leggermente più lunga delle altre due, quindi è consigliabile differenziarla per facilitare il rimontaggio.
Una volta rimosse queste viti, si dovrà procedere con lo smontaggio di altre tre viti Torx T20 che si trovano sotto la mensola del vano portaoggetti. A questo punto, si dovrebbe avere un accesso più agevole all'area dove sono alloggiati i servomotori.
Per estrarre il servomotore difettoso, sarà necessario individuare e svitare due viti Torx T15 di colore dorato. Una di queste viti si trova di fronte all'operatore, vicino ai fili del ventilatore, mentre l'altra è posizionata sotto il servomotore stesso, in prossimità del suo connettore elettrico.
Dopo aver rimosso queste viti, il servomotore può essere sfilato delicatamente dai suoi ingranaggi, spingendolo verso destra. Una volta estratto, è importante procedere con attenzione.
Manutenzione e Rimontaggio
Prima di installare un nuovo servomotore o di rimontare quello esistente dopo una potenziale riparazione (se possibile), è fondamentale assicurarsi che le alette e le paratie che controllano il flusso dell'aria siano posizionate correttamente. Si dovrebbero manovrare manualmente le due alette dentate che comandano le paratie del ricircolo e posizionarle a fine corsa, nella stessa configurazione in cui sono state trovate prima dello smontaggio. Se, dopo averle posizionate, non dovessero girare liberamente, ciò potrebbe indicare che i denti non sono stati fatti combaciare nel modo corretto, rendendo necessario un nuovo tentativo.
Per procedere con l'estrazione del servomotore dalla sua sede, si preme la clip di fissaggio situata sul lato sinistro. Successivamente, si tira il motorino verso il basso, seguendo la prospettiva di osservazione. A questo punto, è necessario sfilare il servomotore dal perno situato sul lato opposto. Prima di procedere al rimontaggio, è possibile provare a girare piano il motorino per accedere alle clip che tengono i fili sul lato. Queste clip, sebbene non siano indispensabili per il funzionamento, possono essere rimosse con cautela, possibilmente rompéndole, per liberare completamente il motorino.
Il rimontaggio avviene seguendo la procedura inversa. È necessario infilare i due perni del nuovo servomotore verso il motore e rincastrare con decisione il componente nella sua sede.
Considerazioni sulla Diagnosi e Riparazione
È importante sottolineare che, sebbene l'esperienza descritta si riferisca a una Volkswagen Polo, i principi di accesso e smontaggio dei servomotori sono spesso simili su vari modelli del marchio, data la comune architettura di progettazione. La Passat del 2003, pur essendo un modello differente, condivide molte componenti e strategie di assemblaggio con altri veicoli della gamma Volkswagen.
La scelta di riparare o sostituire i servomotori dipende da diversi fattori, tra cui la gravità del danno, la disponibilità di ricambi e le competenze tecniche dell'individuo. In alcuni casi, i servomotori possono essere riparati, ad esempio, intervenendo sui contatti elettrici o sulle connessioni interne. Tuttavia, la complessità e le dimensioni ridotte di questi componenti rendono la sostituzione la soluzione più comune e spesso più affidabile nel lungo termine.
Prima di intraprendere qualsiasi operazione di smontaggio, è sempre consigliabile consultare manuali di officina specifici per il modello di veicolo in questione, o cercare guide dettagliate con immagini o video che illustrino i passaggi specifici. La sicurezza è fondamentale: assicurarsi che la batteria sia scollegata prima di iniziare qualsiasi lavoro elettrico e utilizzare gli strumenti appropriati per evitare danni ai componenti circostanti.
La risoluzione di questi problemi non solo ripristina la piena funzionalità del sistema di climatizzazione, ma contribuisce anche al comfort generale e al valore del veicolo. Un sistema di climatizzazione efficiente è un aspetto cruciale dell'esperienza di guida, e la comprensione dei meccanismi che lo governano, come i servomotori, permette di affrontare e risolvere i problemi in modo efficace.
