DWG: Il Formato Standard per la Progettazione CAD e le Sue Implicazioni nel Design di Spazi Veicolari

Nel panorama in continua evoluzione della progettazione assistita da computer (CAD), la comprensione dei formati di file è fondamentale per garantire un flusso di lavoro efficiente e la compatibilità tra diversi software e piattaforme. Tra i formati più diffusi e influenti spiccano DWG e DXF, entrambi strettamente legati ad Autodesk e al suo software di punta, AutoCAD. Sebbene nati con obiettivi simili, presentano caratteristiche distinte che ne determinano l'applicabilità in contesti specifici, specialmente quando si tratta della progettazione di spazi destinati alla circolazione e alla sosta dei veicoli.

Le Origini e le Caratteristiche dei Formati DWG e DXF

Il formato DWG (Drawing), introdotto nel dicembre 1982 con AutoCAD 1.0, è il formato di file nativo di AutoCAD. La sua genesi è stata pensata per rappresentare in modo compatto e fedele la complessità dei disegni tecnici, evolvendosi nel tempo per supportare funzionalità sempre più avanzate. La sua natura binaria e la sua struttura interna, sebbene non sia uno standard aperto in senso stretto, gli conferiscono una notevole capacità di gestire dettagli grafici e dati parametrici complessi, rendendolo ideale per la creazione e la modifica di progetti all'interno dell'ecosistema Autodesk. La proprietà esclusiva e la conseguente variabilità del formato, pur essendo un punto di forza per l'integrazione con i prodotti Autodesk, possono rappresentare una sfida per lo scambio di dati con software CAD di terze parti.

Il formato DXF (Drawing Exchange Format), sviluppato parallelamente al DWG, nasce con uno scopo preciso: facilitare l'interoperabilità tra AutoCAD e altri software CAD. La sua forza risiede nella sua versatilità e nella sua natura testuale (sebbene esistano versioni binarie), che lo rendono leggibile da una vasta gamma di applicazioni, inclusi software open source, strumenti per la lavorazione CNC, la stampa 3D e il CAM. Sebbene il DXF miri a replicare le informazioni di un file DWG, la sua capacità di gestire oggetti CAD avanzati, come blocchi dinamici, solidi ACIS o regioni complesse, può presentare delle limitazioni, soprattutto nelle versioni più datate.

La scelta tra DWG e DXF non è una mera questione tecnica, ma un passaggio strategico nella gestione dei progetti CAD. La capacità di preservare l'integrità dei disegni, migliorare la collaborazione e garantire la compatibilità tra strumenti diversi dipende dalla corretta comprensione delle caratteristiche di ciascun formato. Molti software CAD offrono funzionalità di conversione tra i due formati, ma è cruciale selezionare la versione del DXF appropriata per massimizzare la compatibilità, tenendo presente che le versioni più vecchie (come R12 o 2000) offrono una maggiore compatibilità generale, ma potrebbero non supportare le funzionalità più recenti. Un consiglio pratico per verificare la corretta conversione è aprire il file DXF in un software diverso da quello utilizzato per la creazione.

Il Ruolo Cruciale del Raggio di Curvatura nella Progettazione degli Spazi Veicolari

Nel contesto della progettazione di edifici residenziali, commerciali e industriali, il "passaggio veicoli DWG" assume un significato pratico legato alla progettazione degli spazi di manovra e circolazione. Un parametro di importanza capitale in questo ambito è il raggio di curvatura (o sterzatura) di un veicolo. Questo valore, che definisce il raggio minimo entro cui un veicolo può completare una svolta, influisce direttamente sulla manovrabilità dei mezzi all'interno e intorno a strutture edilizie.

Il Codice della Strada italiano, all'Art. 217 del Regolamento di Attuazione, stabilisce requisiti precisi riguardo all'inscrivibilità in curva dei veicoli, definendo una "fascia d'ingombro" con un raggio esterno di 12,50 metri e un raggio interno di 5,30 metri. Questo parametro è fondamentale per garantire che i veicoli possano muoversi in sicurezza senza impattare con ostacoli o altre infrastrutture.

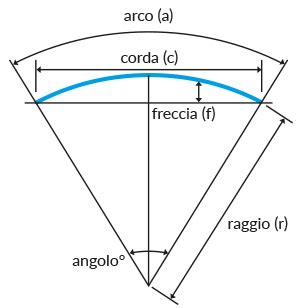

Le autovetture, ad esempio, hanno mediamente un raggio di curvatura esterno che varia tra i 5,5 e i 6 metri. È importante sottolineare che, in fase di progettazione, questo valore deve essere considerato in relazione alla velocità del veicolo; un aumento della velocità richiede infatti un incremento del raggio di curvatura per mantenere la stabilità e la sicurezza.

Negli edifici industriali, la progettazione di aree di carico e scarico deve prestare particolare attenzione a questo aspetto. È necessario garantire raggi di curvatura ampi e spazi adeguati per consentire l'accesso sicuro e agevole a camion e autoarticolati, mezzi con dimensioni e raggi di sterzata significativamente maggiori rispetto alle autovetture.

In sintesi, il raggio di curvatura è un elemento fondamentale che permea la progettazione di ogni spazio destinato alla circolazione veicolare, dai parcheggi residenziali alle complesse infrastrutture industriali. Una considerazione attenta di questo parametro durante la fase di progettazione può migliorare significativamente la sicurezza, l'efficienza e la conformità normativa delle strutture.

La Progettazione di Parcheggi: Normativa, Tipologie e Dimensionamento

La progettazione di parcheggi, intesa come spazi destinati alla sosta dei veicoli, rappresenta un aspetto cruciale del sistema di mobilità urbana e della pianificazione edilizia. La necessità di regolamentare la sosta dei veicoli nasce dall'esigenza di salvaguardare l'ordine pubblico e prevenire il blocco della circolazione stradale causato da un abbandono disordinato dei veicoli.

Definizione e Distinzioni Terminologiche

Un parcheggio è uno spazio, un luogo o una zona appositamente progettata per consentire agli utenti della strada di parcheggiare i propri veicoli in sicurezza. È importante distinguere terminologicamente alcune categorie correlate:

• Parcheggio: Spazio riservato alla sosta di più autoveicoli sulle strade, piazze urbane, o in aree fuori dalla sede stradale, con movimentazione del veicolo eseguita dal guidatore.
• Garage: Locale o struttura adibita alla sosta di uno o più autoveicoli, con movimentazione del veicolo eseguita dal guidatore.
• Autorimessa: Locale o struttura adibita alla sosta di più autoveicoli, con movimentazione del veicolo eseguita dal personale addetto.
• Autosilos: Volume destinato alla sosta degli autoveicoli, con movimentazione eseguita a mezzo di dispositivi meccanici.

Normativa e Progettazione dei Parcheggi

La regolamentazione giuridica delle aree destinate a parcheggio trae fondamento dalle esigenze urbanistiche legate alla necessità di mitigare l'impatto ambientale e visivo della sosta dei veicoli nei centri urbani. La legge n. 765 del 1967, con il suo Art. 18, ha introdotto l'Art. 41-sexies nella legge urbanistica (legge n. 1150/1942), prescrivendo che "Nelle nuove costruzioni ed anche nelle aree di pertinenza delle stesse, debbano essere ricavati appositi spazi per parcheggio in misura non inferiore ad un metro quadrato per ogni venti metri cubi di costruzione".

Questo articolo è stato successivamente modificato dalla legge 24 marzo 1989, n. 122 (Legge Tognoli), che ha elevato il rapporto a "un metro quadrato per ogni dieci metri cubi di costruzione". Fondamentali nel progetto di parcheggi sono i rapporti minimi tra destinazioni d'uso e spazi da riservare a parcheggio, come previsti dalla normativa vigente (l. 765/67, D.M. 1444/68, l.122/89 art.2).

Tra i riferimenti legislativi principali per la progettazione di parcheggi si annoverano:

• D.M. 1444/68 (standard urbanistici)
• D.M. 1/2/1986 (sicurezza antincendio)
• Legge n. 122/89 (legge Tognoli)
• D.lgs. n. 285/92 (codice della strada) e direttive attuative
• D.M. n. 6792/01 (norme funzionali e geometriche per la costruzione delle strade)
• Legge n. 246/05
• D.l. n. 5/12 (decreto Semplifica Italia)
• D.l. n. 69/13 (decreto del fare)

Classificazione dei Parcheggi

I parcheggi possono essere classificati in base a diversi criteri:

In base alla forma architettonica:

• Coperti: Aree chiuse, spesso a più livelli collegati da rampe, progettate per ospitare veicoli. Richiedono sistemi di ventilazione e illuminazione artificiale.
• Aperti: Spazi a un piano, all'aperto, economici e che utilizzano luce naturale. L'arredo verde è spesso integrato per migliorare l'estetica e il microclima.

In base alla funzione e al rapporto con il contesto urbano:

• Terminali: Utilizzati per soste molto lunghe.
• Scambiatori: Collocati ai margini del centro urbano, fungono da nodi di scambio.
• A rotazione: Destinati a brevi soste.

In base alla struttura e allo sviluppo spaziale:

• A sviluppo orizzontale: Parcheggi in superficie, a raso o a livello.
• A sviluppo verticale: Parcheggi interrati, in elevazione o misti.

All'interno dei parcheggi a sviluppo verticale, si distinguono:

• Autorimesse a rampe: Con rampe rettilinee (a senso unico o doppio senso) o elicoidali (a senso unico o doppio senso).
• Autorimesse meccaniche o autosilo: Automatizzate (a stallo fisso, mobile o miste) o semiautomatiche (con vari sistemi di movimentazione meccanizzata).

La scelta tra una soluzione a raso, sotterranea o in elevazione dipende da un'attenta valutazione dei costi di impianto e manutenzione, dello sfruttamento dell'area e dell'inserimento nel contesto urbano.

Schemi e Dimensionamento dei Parcheggi

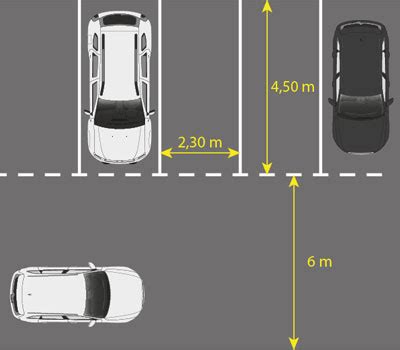

Il dimensionamento di base di uno stallo per autoveicoli parte dalle dimensioni medie di un'automobile europea, che si aggirano intorno ai 4,50 metri di lunghezza per 1,80 metri di larghezza, con una tendenza all'aumento. Di conseguenza, le dimensioni medie di un posto auto (stallo) sono pari a circa 5 metri di lunghezza per 2,50 metri di larghezza.

La normativa di sicurezza prescrive una larghezza minima della corsia di 4,50 metri, che aumenta a 5,00 metri nei tratti antistanti ai box o ai posti auto ortogonali alla corsia. Le norme di buona pratica suggeriscono dimensioni maggiorate per accogliere vetture di dimensioni crescenti.

Tipologie di Disposizione degli Stalli

La disposizione degli stalli rispetto alla corsia di accesso influisce sulla manovrabilità e sull'efficienza dello spazio:

• Parcheggio in linea (o a nastro): Stalli paralleli al senso di marcia della corsia (0°). Ideale per aree urbane, occupa poco spazio trasversale.
• Parcheggi a pettine: Stalli perpendicolari al senso di marcia della corsia (90°). Convenienti quando due file sono servite da un'unica corsia mediana.
• Parcheggi a spina di pesce: Stalli inclinati a 30°, 45° o 60° rispetto al senso di marcia della corsia. Offrono maggiore flessibilità e possono ottimizzare l'utilizzo dello spazio. L'angolo di inclinazione influisce sullo spazio occupato e sulla facilità di manovra.

La scelta tra queste disposizioni dipende da fattori quali la larghezza disponibile della corsia, il numero di posti auto desiderato e la velocità di immissione/uscita dai posti. I parcheggi a spina di pesce sono generalmente considerati più funzionali per la manovra.

Lo spazio destinato alla circolazione dei veicoli all'interno dei piani di parcheggio è un elemento fondamentale. La percentuale di manovra in retromarcia, influenzata dall'inclinazione degli stalli e dal senso di marcia delle corsie, incide sull'efficienza complessiva del parcheggio.

Progettazione di Parcheggi per Disabili

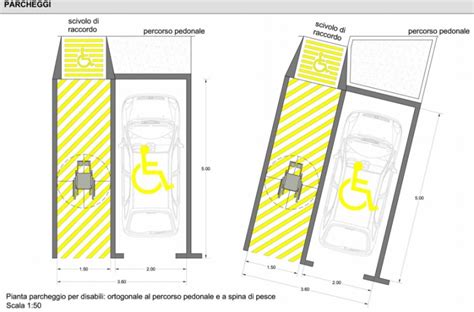

Gli stalli riservati ai disabili presentano requisiti specifici per garantire accessibilità e fruibilità. Devono avere una larghezza minima di 3,20 metri e essere posizionati in adiacenza a percorsi pedonali senza interruzioni. Le aree carrabili devono essere alla stessa quota degli spazi pedonali, con dislivelli massimi di 2,5 cm e pendenze trasversali non superiori al 5%.

È necessario prevedere uno spazio libero adeguato a fianco del veicolo parcheggiato per consentire la completa apertura delle portiere. La normativa prevede almeno 1 stallo per disabili ogni 50 posti auto o frazione. In presenza di dislivelli tra zone pedonali e stalli, sono richieste rampe di raccordo con pendenza massima del 15% e segnalazioni orizzontali e verticali appropriate.

Pavimentazione per Parcheggi

La scelta della pavimentazione per le aree di parcheggio varia in base a esigenze estetiche, funzionali ed economiche. Il conglomerato bituminoso rappresenta la soluzione più economica e comune, in continuità con le pavimentazioni stradali. Tuttavia, per aree di particolare pregio paesaggistico, si possono considerare sistemi in terra battuta, ghiaia o materiali trattati.

Sono disponibili anche pavimentazioni in cemento e inerti (betonelle), autobloccanti continui o a griglia, che offrono diversi gradi di permeabilità e resistenza. Altre opzioni includono lastre di pietra, cubetti autobloccanti, lastre di cemento e ghiaia.

EmiCAD e BricsCAD: Un Ecosistema per la Progettazione DWG

Nel contesto della progettazione CAD, la disponibilità di risorse gratuite e di software compatibili con il formato DWG è di grande valore. EmiCAD mette a disposizione una serie di blocchi DWG, retini, tratteggi e funzioni LISP che possono essere utilizzati liberamente su tutti i software CAD basati sul formato DWG, inclusi quelli che possono importare tali elementi.

Un punto di riferimento in questo ecosistema è BricsCAD. Tutte le edizioni di BricsCAD sono integrate in un'unica installazione leggera, disponibile per ogni sistema operativo e garantita come 100% DWG compatibile. Questo offre agli utenti una soluzione robusta e flessibile per lavorare con file DWG senza le limitazioni di licenza o compatibilità che possono sorgere con altri software. Le risorse fornite da EmiCAD, realizzate con BricsCAD, sono un esempio concreto di come questo formato possa essere sfruttato al meglio.

La scelta consapevole del formato di file e l'utilizzo di strumenti CAD adeguati sono passaggi fondamentali per garantire la qualità, l'efficienza e la longevità dei progetti di ingegneria e architettura, specialmente quando si tratta di spazi complessi come quelli dedicati alla circolazione e alla sosta dei veicoli.
