In Formula 1, il termine "motore" è divenuto obsoleto a partire dal 2014, sostituito dalla più complessa e accurata definizione di "Power Unit". Questa evoluzione riflette un cambiamento radicale nell'ingegneria propulsiva, che ha trasformato le monoposto da semplici veicoli a combustione interna in sofisticati sistemi ibridi, vere e proprie astronavi da corsa che combinano potenza termica ed elettrica. Le Power Unit turbo-ibride attuali, pur basate su motori termici, sono diventate sempre più performanti ed efficienti, superando di gran lunga le prestazioni dei propulsori del passato.
Dal Motore Termico alla Power Unit Ibrida: Un Salto Tecnologico
Il cuore delle moderne Power Unit è un motore a combustione interna (ICE - Internal Combustion Engine) V6 da 1.6 litri (1600 cm³), progettato per garantire un'efficienza termica superiore rispetto ai precedenti motori V8. Questa configurazione ha permesso di aumentare la potenza complessiva a oltre 1000 cavalli, rispetto ai circa 750 del V8, riducendo al contempo i consumi di carburante del 40% rispetto ai vecchi motori da 2.4 litri e diminuendo significativamente l'inquinamento acustico.
Il motore termico tradizionale converte l'energia chimica del combustibile in energia termica tramite combustione. Questa energia termica aumenta la pressione dei gas sul pistone, che a sua volta fa ruotare l'albero a gomiti, trasmettendo il moto alle ruote. Tuttavia, il rendimento di un motore termico tradizionale non supera il 30-35%, il che significa che gran parte dell'energia viene dispersa.
È qui che entra in gioco l'aspetto ibrido. Un motore ibrido affianca al propulsore a combustione interna uno o più motori elettrici, i quali possono raggiungere rendimenti prossimi al 90%, molto più elevati di un motore tradizionale. La caratteristica più importante dei motori elettrici in questo contesto è la loro reversibilità. Essi possono utilizzare le batterie per alimentare il motore e fornire potenza alle ruote durante l'accelerazione, mentre in fase di frenata, quando le ruote girano senza assorbire potenza, le batterie vengono ricaricate grazie all'energia elettrica prodotta dal motore stesso.
Le Sette Componenti Chiave della Power Unit F1

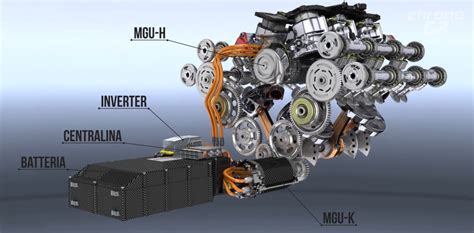

La rivoluzione tecnica del 2014 ha reso la Power Unit di Formula 1 un insieme complesso di sette componenti principali, monitorate dalla FIA e soggette a limitazioni nell'uso stagionale per evitare penalizzazioni.
ICE (Internal Combustion Engine): È il motore termico tradizionale, la parte più "classica" dell'unità propulsiva. Il suo funzionamento è quello tipico dei motori a scoppio sovralimentati, che convertono l'energia termica in energia meccanica. Il movimento dei pistoni genera la rotazione dell'albero motore, che trasmette il moto alle ruote. Una miscela ottimale di aria e carburante viene inserita nel cilindro, dove la compressione la fa esplodere, fornendo la spinta necessaria al pistone. I gas caldi di scarico vengono poi espulsi verso il sistema di turbocompressione.

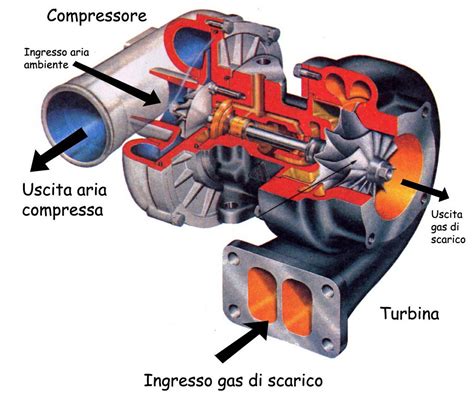

TC (Turbo Charger): È il turbocompressore. I gas caldi provenienti dallo scarico raggiungono una turbina, mettendola in rotazione. Questa turbina, essendo cablata sullo stesso asse del compressore, aziona quest'ultimo. Il compressore aspira e comprime l'aria esterna, spingendola nelle camere di combustione con una pressione elevata, migliorando l'efficienza della combustione e la potenza erogata. I motori termici dei veicoli di F1 devono essere sovralimentati, con una cilindrata di 1600 cc frazionata su 6 cilindri con una V aperta di 90°.
EX (Exhaust): Il sistema di scarico, attraverso cui i gas combusti vengono espulsi dal cilindro e diretti verso la turbina.
Accanto a queste componenti "tradizionali", l'anima ibrida della Power Unit è costituita dal sistema ERS.

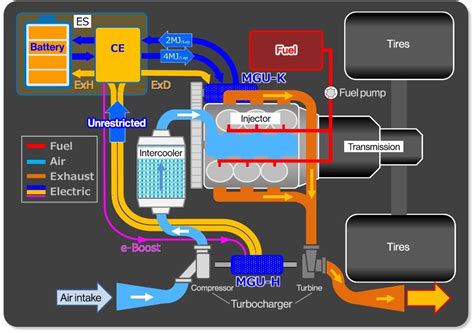

ERS (Energy Recovery System): Il sistema di recupero dell'energia è la parte che ha catapultato nel futuro i propulsori di Formula 1. Grazie all'aggiunta del sistema ERS, le moderne Power Unit possono utilizzare meno carburante e fornire più potenza rispetto ai vecchi propulsori convenzionali. Il sistema ERS verrà profondamente rivisto dal 2026, quando le Power Unit subiranno modifiche sostanziali.
MGU-K (Motor Generator Unit - Kinetic): Questo motogeneratore elettrico è meccanicamente collegato alla trasmissione. Durante la fase di frenata, recupera energia cinetica, convertendola in energia elettrica e immagazzinandola nell'accumulatore (ESS). Nelle fasi in cui è richiesta potenza, agisce da motore, trasferendo l'energia accumulata dalle batterie alle ruote posteriori, aggiungendo fino a circa 164 cavalli a quella erogata dal motore a combustione interna. La MGU-K è considerata l'unità più importante e caratterizzante di un motore ibrido in F1, simile all'elemento presente sulle vetture stradali. Le frenate in Formula 1 generano enormi quantità di calore, e la MGU-K sfrutta questa energia. Il regolamento attuale prevede che la batteria possa erogare al massimo 4 MJ per ogni giro all'MGU-K, che può a sua volta erogare un massimo boost di potenza di ±120 kW (161 bHp) al motore. Tuttavia, la MGU-K può immagazzinare nell'ESS solo 2 MJ per giro, rendendo il sistema volutamente sbilanciato.
MGU-H (Motor Generator Unit - Heat): Questo motogeneratore elettrico è cablato sullo stesso albero del TC, ruotando alla stessa velocità della turbina. Recupera energia termica dai gas di scarico, convertendola in energia elettrica e immagazzinandola nell'accumulatore (ESS) o fornendola direttamente alla MGU-K. Nelle fasi di richiesta di potenza, agisce da motore, trasferendo l'energia accumulata dalle batterie all'albero del TC (sotto forma di coppia) per controllarne la velocità. L'MGU-H è fondamentale per mitigare il "turbo-lag", ovvero la lentezza nella risposta del turbocompressore alle variazioni di velocità. Agendo come sistema di controllo del turbo, l'MGU-H può accelerarlo o rallentarlo a seconda delle richieste del pilota, riducendo il ritardo di risposta quando il flusso di gas di scarico è minimo. Durante il normale funzionamento, l'MGU-H recupera l'energia cinetica in eccesso del turbocompressore e la accumula nell'ESS. A partire dal 2026, l'MGU-H sarà definitivamente abbandonata.
ESS (Energy Storage System): Il pacco batteria, costituito da una serie di celle agli ioni di Litio e tipicamente situato nella parte bassa del telaio. Il suo compito è immagazzinare l'energia elettrica generata dai motogeneratori e rilasciarla per alimentare tutta la parte elettrica della Power Unit. La capacità massima della batteria non è specificata direttamente dal regolamento, ma il peso delle celle e delle sue connessioni è limitato tra i 20 kg e i 25 kg per motivi di handling e centro di massa. Questo rende il dimensionamento del pacco batterie un compito critico per gli ingegneri. L'ESS può immagazzinare l'energia derivata dai gas di scarico (tramite MGU-H) e l'energia cinetica recuperata in frenata (tramite MGU-K).
CE (Control Electronics): Il cervellone elettronico, noto anche come Electronic Control Unit (ECU), controlla e gestisce le componenti elettriche della Power Unit milioni di volte al secondo. È fondamentale per garantire che il pilota disponga della giusta quantità di potenza al momento giusto durante una gara. Software degni dei computer della NASA regolano il funzionamento dell'intero sistema, ottimizzando ogni parametro in tempo reale.
Come LAVORA la POWER UNIT di Formula 1?
Strategie di Gestione Energetica in Gara
Con il sistema ERS, i team possono implementare molteplici strategie a seconda delle fasi di gara e delle sessioni.
- Giri Veloci: Durante i giri veloci in qualifica, l'obiettivo è minimizzare il laptime. L'energia erogata dalla MGU-K viene massimizzata, soprattutto nelle prime fasi di accelerazione sui rettilinei, per ottenere il massimo boost di potenza.
- Recupero in Frenata: Similmente al KERS (Kinetic Energy Recovery System), la MGU-K sfrutta la fase di frenata per raccogliere energia cinetica che altrimenti andrebbe persa, trasformandola in energia elettrica e accumulandola nella batteria. Il suo compito, però, durante la decelerazione, non è così semplice.
- Lift and Coast: In alcuni circuiti dove il recupero in frenata è particolarmente scarso, i team possono ricorrere al metodo del "Lift and Coast". Alla fine del rettilineo, il pilota toglie il piede dall'acceleratore prima della frenata per permettere al sistema ibrido di recuperare energia, oltre a un risparmio di carburante.
- Fase di Accelerazione (Sorpasso): In questa fase, l'acceleratore è premuto al massimo e non c'è potenza frenante. L'MGU-H funziona per alimentare il turbo e, in caso di necessità, la batteria fornisce energia elettrica anche alla MGU-K per un ulteriore boost di potenza.
- Fase di Frenata: I freni sono premuti al massimo e non c'è pressione sull'acceleratore. L'MGU-H non entra in funzione, mentre la coppia proveniente dalle ruote viene trasmessa dalla MGU-K alla batteria per ricaricarla.
- Uscita da una Curva: L'acceleratore non è ancora premuto al massimo e non c'è pressione sui freni. Questa è la situazione in cui il TC soffre maggiormente del turbo-lag. L'MGU-H, agendo da motore, può accelerare il turbo per ridurre questo ritardo, fornendo una risposta più immediata.
La gestione della frenata in Formula 1 è estremamente sofisticata. Oltre all'azione sui dischi freno e all'inerzia del motore (freno motore), contribuisce anche l'inerzia dei motogeneratori, la cui entità dipende da quanta energia stanno recuperando. Un software dedicato calcola la giusta forza da dare alle pastiglie dei freni in funzione dell'inerzia dei motogeneratori, garantendo al pilota una coppia frenante effettiva prevedibile. Questo software gestisce anche gli scambi di energia tra i due motogeneratori e la sovralimentazione del turbo.
Il Regolamento e i Limiti del Sistema Ibrido
Il regolamento attuale della Formula 1 stabilisce dei limiti precisi per la Power Unit ibrida. Come accennato, la batteria può erogare al massimo 4 MJ per giro all'MGU-K, la quale può fornire un boost massimo di ±120 kW (161 bHp) al motore. Tuttavia, l'MGU-K può immagazzinare nell'ESS solo 2 MJ per giro, un dato che rende il sistema volutamente sbilanciato. Questa limitazione nella capacità di recupero rispetto a quella di erogazione è una scelta regolamentare che influenza le strategie di gara.
Il peso delle celle della batteria e delle sue connessioni deve essere compreso tra 20 kg e 25 kg. Questa restrizione non solo influisce sul dimensionamento del pacco batterie ma anche sulla posizione del centro di massa della vettura, un elemento cruciale per l'handling. Gli ingegneri hanno il compito di trovare il giusto equilibrio tra capacità energetica, peso e distribuzione per massimizzare le prestazioni.
Le monoposto attuali, dette "Gen2" (seconda generazione), pesano circa 900 kg (di cui 385 kg dovuti alla batteria), raggiungono i 280 km/h e accelerano da 0 a 100 km/h in 2,8 secondi, grazie a una potenza massima di 250 kW (335 cavalli) della sola parte elettrica.
Prospettive Future: La Power Unit del 2026
Il futuro della Formula 1, in vista del debutto delle nuove vetture nel 2026, vedrà un'ulteriore valorizzazione della parte elettrica della Power Unit, con una ripartizione della potenza che vedrà l'ibrido salire attorno al 50% del totale e una sensibile riduzione dell'apporto della parte termica.
Le principali novità includono:
- Eliminazione dell'MGU-H: Il generatore che recuperava energia dai gas di scarico attraverso il turbo verrà abbandonato, semplificando notevolmente la struttura e riducendo i costi di ricerca e sviluppo.
- Potenziamento dell'MGU-K: L'unità che fornisce la spinta direttamente alle ruote vedrà la sua potenza quasi triplicata, passando dagli attuali 120 kW a 350 kW, equivalenti a 475 cavalli. Questo aumento compenserà in parte la perdita dell'MGU-H.
- Gestione Energetica Dinamica: Nonostante il potenziamento dell'MGU-K, la capacità della batteria rimarrà limitata a 4 MJ. Ciò richiederà una gestione energetica estremamente parsimoniosa, con la vettura che dovrà ricaricare continuamente la batteria durante la marcia. La sola MGU-K dovrà provvedere al recupero, sia in frenata sia sfruttando il motore termico come generatore in rettilineo, assorbendone potenza.
- Aerodinamica Attiva: Verrà introdotta in maniera più marcata l'aerodinamica attiva per ridurre ulteriormente la resistenza all'avanzamento delle monoposto sui rettilinei, richiedendo meno energia. L'apertura dei flap dell'ala anteriore e posteriore sarà attivabile dal pilota tramite un pulsante sul volante. Le zone di attivazione saranno definite dalla FIA di tracciato in tracciato. A differenza del DRS attuale, l'utilizzo dell'aerodinamica mobile sarà indipendente dal gap dalla vettura che precede.
- Modalità "Override" per i Sorpassi: Per facilitare i duelli in pista, la FIA ha previsto una modalità "override". In questa modalità, l'attaccante potrà utilizzare una maggiore potenza elettrica tra i 290 e i 337 km/h (rispetto ai 290 km/h della modalità standard), con un surplus di potenza fino a 320 cavalli in più, a patto di avere energia sufficiente nella batteria. Questa modalità sarà attivabile trovandosi entro un certo limite di tempo dalla vettura che precede alla "Detection Line" e attivandola dalla "Activation Line".
- Limiti di Potenza e Ricarica: La centralina gestirà l'energia tagliando la potenza elettrica in rettilineo e dirottando parte di quella del motore termico dalle ruote alla batteria per ricaricarla. Verranno imposti limiti ai tagli di potenza e alla ricarica della batteria (ad esempio, l'MGU-K non potrà assorbire più di 250 kW in rettilineo, e l'energia elettrica recuperabile nell'arco di un giro sarà limitata a 8 MJ in gara e 5 MJ in qualifica). Questi parametri potranno essere modificati dalla FIA a seconda delle caratteristiche dei circuiti.
- Focus sull'Efficienza: Lo sviluppo della parte ibrida si concentrerà sull'efficienza delle singole componenti (batteria, inverter, motore elettrico), che oscillano tra il 95% e il 99%. Anche un singolo punto percentuale può fare la differenza, poiché un ibrido più efficiente genera meno calore, consentendo l'uso di radiatori più piccoli a vantaggio del peso e dell'efficienza aerodinamica.
Impatto Ambientale e Considerazioni Future
Le vetture ibride rappresentano una scelta sempre più popolare anche nel settore stradale, per chi cerca un'alternativa ecologica ed efficiente ai modelli tradizionali a combustione interna. La tecnologia ibrida si basa sull'utilizzo combinato di un motore elettrico e di uno endotermico, riducendo le emissioni di CO2 e i consumi di carburante. Esistono diverse tipologie:
- Mild Hybrid (MHEV): Conosciute come ibride leggere, rappresentano il primo passo verso l'elettrificazione. Non richiedono ricarica esterna e possono percorrere brevi distanze in modalità full electric.
- Full Hybrid (HEV): Dispongono di motori elettrici più potenti e batterie con maggiore capacità, permettendo di percorrere distanze maggiori in modalità full electric. Molti modelli utilizzano un cambio E-CVT e garantiscono un risparmio di benzina attorno al 30% rispetto a un veicolo non ibrido di potenza analoga.
- Plug-in Hybrid (PHEV): Le più avanzate, la ricarica degli accumulatori avviene tramite collegamento a una wallbox domestica o una colonnina di ricarica pubblica.
Tuttavia, è importante considerare l'intero ciclo di vita di un'automobile: produzione, utilizzo e smaltimento, in ognuna di queste fasi si inquina più o meno. Per le auto elettriche, il litio e il cobalto sono minerali fondamentali per la produzione delle batterie. Essendo materiali finiti, sono soggetti a politiche di prezzo e di mercato. La produzione e lo smaltimento di una vettura elettrica hanno un impatto ambientale superiore rispetto a una tradizionale a benzina o diesel, quasi doppio, principalmente a causa dei materiali delle batterie e dei processi estrattivi e produttivi. La Cina, ad esempio, sta investendo ingentemente nell'estrazione di cobalto in Congo, data la sua importanza strategica. Lo smaltimento delle batterie è un aspetto fondamentale per evitare l'inquinamento del suolo.
Nonostante la presenza di sistemi complessi, la manutenzione delle auto ibride si rivela simile, per frequenza e costi, a quella delle auto convenzionali. Le batterie moderne sono progettate per durare diversi anni (circa 8/10 anni), e l'autonomia in modalità 100% elettrica varia in base al modello, con alcune vetture in grado di superare i 100 km con una singola ricarica. L'infrastruttura di ricarica disponibile è un fattore cruciale da considerare. Inoltre, per l'acquisto di auto ibride, è possibile usufruire di incentivi e agevolazioni fiscali, che rendono queste vetture più accessibili e competitive.
