La corretta funzionalità del sistema di iniezione diesel è cruciale per le prestazioni, l'efficienza e la longevità di un motore. Un aspetto fondamentale di questa manutenzione riguarda la testata del tubo iniettore, ovvero l'insieme di componenti che garantiscono l'iniezione precisa del carburante nella camera di combustione. La revisione e la calibrazione degli iniettori richiedono attrezzature specifiche e affidabili, sia per officine professionali che per appassionati del fai-da-te.
Tester per Iniettori Diesel: Strumento Chiave per il Controllo e la Calibrazione
Uno degli strumenti indispensabili per la revisione degli ugelli di iniezione è il tester per iniettori diesel. Il modello Wiltec, ad esempio, offre una soluzione completa per il controllo, la calibrazione e la regolazione della tenuta.
Questo tester è progettato per essere compatibile con tutti gli ugelli di iniezione diesel, garantendo così una versatilità d'uso notevole. Il suo manometro integrato consente una misurazione precisa della pressione fino a 600 bar, permettendo di verificare con accuratezza la pressione di apertura degli iniettori. Questa funzionalità è vitale per identificare tempestivamente eventuali anomalie che potrebbero compromettere l'efficienza del motore.
L'utilizzo dello strumento è reso agevole da una leva manuale, che facilita la manipolazione e riduce lo sforzo durante le operazioni di test. Per ampliare ulteriormente la sua adattabilità, il tester Wiltec viene fornito con due tubi adattatori: uno da M14x1,5 a M12x1,5 e un altro da M14x1,5 a M14x1,5. Questi adattatori consentono di collegare il tester a una vasta gamma di iniettori, rispondendo a diverse esigenze operative.
Il design compatto del tester Wiltec ne favorisce l'uso mobile e ne permette un fissaggio stabile su un banco da lavoro. La presenza di un cappuccio di protezione in gomma contribuisce a garantirne la durata anche in condizioni di lavoro gravose. In sintesi, questo tipo di attrezzatura rende le operazioni di revisione, calibrazione e regolazione della tenuta degli iniettori semplici ed efficaci.
Soluzioni Innovative per la Pulizia e il Test degli Iniettori
Oltre ai tester commerciali, esistono soluzioni innovative e talvolta "fai da te" che permettono di gestire in modo elettronico e pratico la pulizia e il test degli iniettori, anche quelli a benzina. La soddisfazione di costruire attrezzi utili è un motore per molti appassionati.

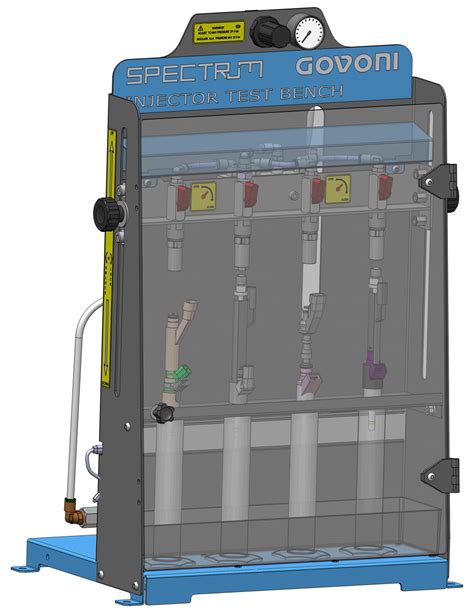

Un progetto esemplare in questo senso prevede la costruzione di un telaio robusto, realizzato con barre piene di 1x1 cm, e una base in lamiera zincata per l'alloggiamento delle burette graduate. Lati in alluminio con aperture dotate di rete metallica, abbinati a una ventola interna, assicurano un'adeguata areazione per il raffreddamento dei circuiti.
La parte frontale presenta una mascherina in alluminio che ospita LED, pulsanti e comandi, oltre al manometro di pressione fissato tramite un anello di ottone tornito. Le burette graduate in vetro, forate sulla base per consentirne lo svuotamento, possono essere lavorate con un metodo che prevede l'uso di stucco e pasta smeriglia-valvole, un tubo di ferro come punta per il trapano a colonna, e pazienza per ottenere fori precisi.
I collegamenti tra le burette e il serbatoio avvengono tramite tubi e raccordi rapidi per circuiti ad aria compressa. Un'elettrovalvola comandata a 220V permette lo svuotamento del liquido di prova dalle burette al serbatoio, creando un circuito chiuso.
Il serbatoio, realizzato con un tubo in PVC resistente a vari liquidi, è chiuso da un tappo apposito da un lato e da un tappo filettato apribile dall'altro. Supporti e raccordi per tubi di entrata, uscita e sfiato possono essere facilmente creati incollando pezzi di tubo. All'interno del serbatoio, una pompa benzina da C3, con regolatore di pressione integrato, garantisce l'uscita del carburante senza necessità di ritorno.
La rampa, realizzata con tubo ovale e raccordi saldati, poggia su un supporto avvitato al telaio.
Elettronica di Comando: Generazione di Onde Quadre e Circuiti di Potenza

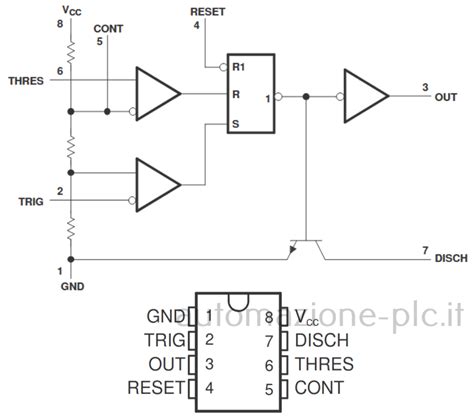

L'alimentazione dei vari circuiti a bassa tensione (pompa benzina, elettronica di comando iniettori, LED) può essere gestita da alimentatori switching. Per il comando degli iniettori, uno schema elettronico modificato permette di regolare indipendentemente frequenza e duty-cycle. Un generatore a dente di sega, con carica di un condensatore a corrente costante e comparatore, genera l'onda. Un NE555 finale assicura un'onda quadra di potenza adeguata.
La determinazione del valore di CX si basa su una formula sperimentale (valore di C1 diviso per 100), omettendo CX se il valore scende sotto i 68pF. Con C1 pari a 1,5 nF e P1 di 47K, la frequenza varia tra circa 100 Hz e 200 KHz. Il dente di sega ha un'ampiezza di 9V e P2 permette di variare il duty-cycle tra circa il 5% e il 95%. Condensatori ceramici da 100nF sono consigliati tra i pin 8 e 1 dei tre IC.
Per incrementare la potenza di comando degli iniettori, si aggiunge un circuito di potenza dotato di 4 MOSFET (transistor), ciascuno dedicato all'alimentazione di un iniettore. I MOSFET richiedono un adeguato raffreddamento con dissipatori, data la loro tendenza a scaldare.
Timer e Controllo degli Utilizzatori
Un timer ricavato da un vecchio forno a microonde, dotato di display a tre cifre e due relè modificati, permette di impostare la durata dei test. La pompa benzina e il comando iniettori possono essere avviati singolarmente o congiuntamente, manualmente o tramite il timer. Questo consente di temporizzare test iniettori, test di tenuta (azionando solo la pompa per rilevare perdite) o il tempo di immersione in vasca ad ultrasuoni per la pulizia.

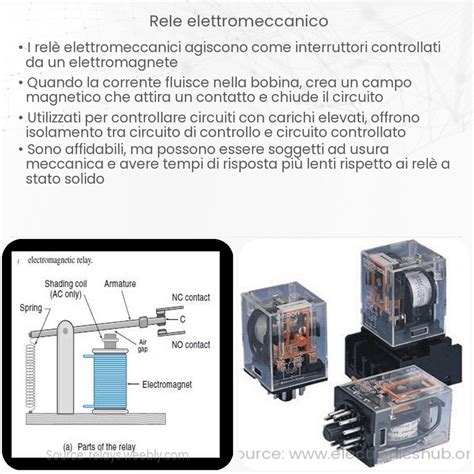

Poiché la corrente assorbita dalla pompa e dal comando iniettori supera la soglia massima degli interruttori, questi comandano gli utilizzatori tramite 4 relè. Un circuito dedicato crea una bassa tensione da 220V a 12V tramite un trasformatore e un raddrizzatore di tensione.
Illuminazione e Segnalazione
Quattro LED ad alta luminosità sono posizionati dietro le burette in vetro per migliorare la visibilità del getto degli iniettori, alimentati da uno degli alimentatori switching. Sul pannello frontale, un LED accanto a ciascun interruttore si accende e si spegne ad ogni pressione, segnalando l'attivazione del comando associato. Per l'interruttore che gestisce l'elettrovalvola del liquido di prova (alimentato a 220V), un piccolo circuito dedicato permette l'accensione di un LED.
Considerazioni sulla Sicurezza e Materiali di Consumo
È fondamentale utilizzare liquidi specifici sia per la pulizia in vasca ad ultrasuoni che per il test degli iniettori. L'uso di semplice benzina è altamente pericoloso e nocivo. La manipolazione di tensioni a 220V richiede la massima attenzione: isolare accuratamente tutti i cavi e le connessioni, e assicurare un collegamento a terra a tutti i componenti conduttivi, come il telaio e le parti metalliche, è indispensabile per la sicurezza.
Come costruire un tester di pressione per iniettori diesel fai da te. FUNZIONERÀ?
L'Importanza della Riparazione dei Tubi Diesel ad Alta Pressione
Un problema frequente nei motori diesel riguarda le perdite nei tubi ad alta pressione, spesso causate dall'usura dei coni di tenuta nei raccordi. La soluzione più diretta, la sostituzione dell'intero tubo, può essere problematica: i tubi non sempre sono disponibili separatamente, il costo del set completo può essere elevato, e i tempi di consegna prolungati possono causare significativi tempi di fermo macchina, con conseguenti perdite produttive e finanziarie.
Per ovviare a questi inconvenienti, esiste una soluzione alternativa praticabile: l'investimento in una macchina per la riparazione in loco. Questo tipo di attrezzatura permette di tagliare l'estremità del tubo che perde e formare un nuovo cono, garantendo una tenuta perfetta.
Utensili per la Formatura dei Nippli: Un Investimento Strategico
Le officine di riparazione che mirano a offrire un servizio clienti tempestivo possono trovare nell'acquisto di un utensile per la formatura dei nippli un'opportunità commerciale strategica. Questo strumento è essenziale per creare nuovi coni in modo rapido ed efficiente, riducendo i tempi di fermo e aumentando la produttività per i clienti.
Offrendo riparazioni di tubi in loco, le officine si distinguono dalla concorrenza e possono costruire un rapporto di fiducia e fidelizzazione con la clientela. Nonostante l'investimento iniziale, il costo effettivo della rigenerazione di un raccordo è quasi nullo, permettendo un rapido recupero dell'investimento attraverso un servizio efficiente e conveniente offerto al cliente.
La Pressa per la Formatura di Coni: Soluzione Manuale e Versatile
La pressa per la formatura di coni su tubi di iniezione diesel, come il modello 9376-D, rappresenta una soluzione manuale efficace per creare nuovi coni. Sono disponibili tre set di matrici per diversi diametri: 6 mm (9376-DP6), 6 mm per applicazioni common rail (9376-DP6CR) e 8 mm (9376-DP8). Per chi necessita di tutti i set, il codice bundle 9376-DK1 semplifica l'ordinazione. È disponibile anche una versione elettrica su richiesta.
L'utilizzo di questa pressa è intuitivo e sicuro. Una volta configurata con il set di matrici appropriato, gli operatori possono formare nuovi coni in pochi minuti. La dima universale 9111 è uno strumento utile per sagomare tubi ad alta pressione di vari diametri.
