Attrezzo per l'Arretramento dei Pistoncini Freno Volvo: Guida Completa alla Manutenzione dell'Impianto Frenante

L'impianto frenante di un veicolo è uno dei sistemi di sicurezza più critici, e il suo corretto funzionamento è essenziale per la sicurezza stradale. Nel contesto dei veicoli Volvo, la manutenzione dei freni, in particolare l'arretramento dei pistoncini delle pinze freno, richiede strumenti specifici e una comprensione approfondita delle procedure. Questo articolo esplora l'importanza di un attrezzo dedicato per l'arretramento dei pistoncini freno Volvo, le sue caratteristiche, e il processo di utilizzo per garantire un intervento efficace e sicuro.

L'Importanza di un Attrezzo Specifico per i Freni Volvo

I veicoli Volvo, come molti altri produttori moderni, utilizzano sistemi frenanti sofisticati che richiedono attenzione specifica durante la manutenzione. Quando si sostituiscono le pastiglie freno, è necessario arretrare i pistoncini all'interno delle pinze per fare spazio alle nuove pastiglie, che sono naturalmente più spesse. Senza l'attrezzo corretto, questo processo può diventare difficile, potenzialmente dannoso per i componenti del freno e pericoloso per l'operatore. L'uso di attrezzi improvvisati, come cacciaviti o leve, può causare danni alle guarnizioni dei pistoncini, alle pinze stesse o al disco freno, compromettendo l'integrità dell'intero sistema.

Un attrezzo specifico per l'arretramento dei pistoncini freno Volvo è progettato per applicare una forza uniforme e controllata, ruotando e/o spingendo il pistoncino nella pinza. Questo è particolarmente vero per i freni posteriori su molti modelli Volvo, dove i pistoncini spesso richiedono di essere ruotati e spinti contemporaneamente a causa del meccanismo del freno di stazionamento integrato nella pinza. L'investimento in un attrezzo di qualità non solo facilita il lavoro, ma salvaguarda anche l'integrità dei componenti, garantendo una maggiore durata e prestazioni ottimali del sistema frenante.

Tipologie di Attrezzi per Arretramento Pistoncini Freno

Esistono diverse tipologie di attrezzi per l'arretramento dei pistoncini freno, ciascuno progettato per adattarsi a specifiche configurazioni delle pinze. Per i veicoli Volvo, la scelta dell'attrezzo giusto dipende dal modello specifico e dal tipo di pinza freno installata.

1. Attrezzi a Vite (per spinta): Questi sono i più comuni e vengono utilizzati per pinze dove il pistoncino deve essere semplicemente spinto indietro. Funzionano tramite una vite che, ruotando, spinge una piastra contro il pistoncino, arretraandolo gradualmente. Sono efficaci per i freni anteriori di molti veicoli e per alcuni freni posteriori senza meccanismo di rotazione integrato.

2. Attrezzi a Rotazione e Spinta: Cruciali per i freni posteriori di molti modelli Volvo (e altri veicoli con freno di stazionamento elettronico o manuale integrato nella pinza), questi attrezzi permettono di ruotare e spingere contemporaneamente il pistoncino. Sono dotati di adattatori con perni che si inseriscono nelle tacche sul frontalino del pistoncino, consentendo la rotazione mentre una vite centrale applica la pressione di spinta. Questo meccanismo è fondamentale per riavvolgere la vite interna del freno di stazionamento.

3. Kit Universali: Spesso i professionisti o gli appassionati di fai-da-te acquistano kit universali che includono una varietà di piastre di spinta e adattatori per la rotazione, rendendoli compatibili con un'ampia gamma di veicoli, inclusi i modelli Volvo. Questi kit sono un'ottima soluzione per chi lavora su più veicoli o non è sicuro dell'adattatore esatto richiesto.

4. Attrezzi a Leva: Meno comuni per l'arretramento dei pistoncini, ma talvolta utilizzati per applicare una forza di spinta. Tuttavia, presentano un rischio maggiore di danneggiare i componenti a causa della minore precisione nella distribuzione della forza.

È fondamentale consultare il manuale di servizio del proprio veicolo Volvo o le specifiche del produttore per determinare il tipo esatto di attrezzo e adattatore necessari. L'uso dell'attrezzo sbagliato può causare danni irreparabili alla pinza freno.

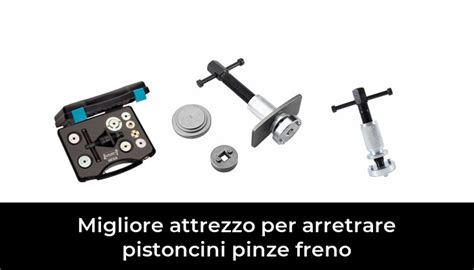

Componenti dell'Attrezzo per Arretramento Pistoncini Freno

Un tipico attrezzo per l'arretramento dei pistoncini freno, specialmente quelli a rotazione e spinta, è composto da diversi elementi chiave:

• Corpo Principale: Solitamente una struttura robusta in metallo che ospita il meccanismo di spinta e/o rotazione.
• Vite di Spinta/Arretramento: Il cuore dell'attrezzo, questa vite è responsabile di applicare la pressione per arretrare il pistoncino.
• Piastra di Reazione: Una piastra fissa che si appoggia sul corpo della pinza freno, fornendo un punto di appoggio solido mentre la vite spinge il pistoncino.
• Adattatore/Testina: Il componente che si interfaccia direttamente con il pistoncino freno. Questi adattatori sono disponibili in diverse forme e dimensioni, con perni o tacche che si agganciano alle corrispondenti scanalature sul pistoncino. Per i veicoli Volvo, gli adattatori a rotazione sono spesso caratterizzati da due o tre perni che si allineano con i fori sul pistoncino.
• Maniglia o Chiave: Per azionare la vite di spinta, l'attrezzo può avere una maniglia integrata o un attacco esagonale per l'utilizzo con una chiave a cricchetto.

La qualità dei materiali e la precisione di fabbricazione sono cruciali per la durabilità e l'efficacia dell'attrezzo. Attrezzi di bassa qualità possono rompersi, deformarsi o scivolare, rendendo il lavoro più difficile e potenzialmente pericoloso.

Processo di Utilizzo dell'Attrezzo su un Veicolo Volvo

L'utilizzo dell'attrezzo per l'arretramento dei pistoncini freno su un veicolo Volvo richiede una procedura specifica per garantire la sicurezza e l'efficacia.

1. Preparazione del Veicolo:

   • Parcheggiare il veicolo su una superficie piana e stabile.
   • Sollevare il veicolo e supportarlo con cavalletti di sicurezza.
   • Rimuovere la ruota.
   • Allentare il tappo del serbatoio del liquido dei freni per rilasciare la pressione. Questo è un passaggio critico perché, spingendo indietro i pistoncini, il liquido dei freni viene forzato a risalire nel serbatoio.

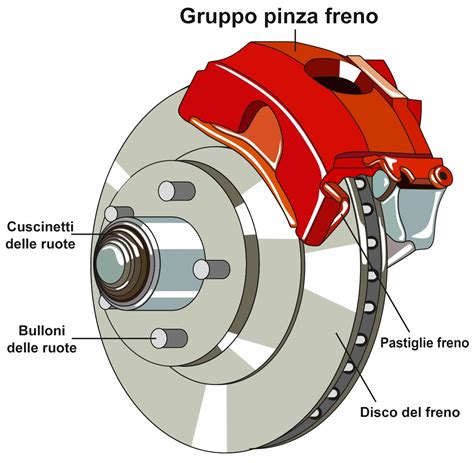

2. Accesso alla Pinza Freno:

   • Rimuovere le vecchie pastiglie freno. Questo di solito implica la rimozione delle viti di fissaggio della pinza o l'apertura delle clip di ritenzione.
   • A seconda del design della pinza Volvo, potrebbe essere necessario rimuovere completamente la pinza o semplicemente inclinarla per accedere ai pistoncini.

3. Posizionamento dell'Attrezzo:

   • Selezionare l'adattatore corretto per il pistoncino freno del proprio modello Volvo. Per i freni posteriori Volvo, questo sarà probabilmente un adattatore con perni che si allineano con i fori sul pistoncino.
   • Posizionare la piastra di reazione dell'attrezzo contro il corpo della pinza.
   • Applicare l'adattatore sul frontalino del pistoncino, assicurandosi che i perni si inseriscano saldamente nei fori.

4. Arretramento del Pistoncino:

   • Per i pistoncini che richiedono solo la spinta (tipicamente anteriori), ruotare la vite di spinta dell'attrezzo in senso orario (o in senso antiorario, a seconda del design dell'attrezzo) per spingere il pistoncino lentamente e uniformemente nella pinza.
   • Per i pistoncini che richiedono rotazione e spinta (tipicamente posteriori con freno di stazionamento integrato), ruotare l'attrezzo (spesso in senso orario, ma verificare il manuale del veicolo) mentre si applica una leggera pressione di spinta. Questo farà ruotare e arretrare il pistoncino contemporaneamente. È importante procedere lentamente e senza forza eccessiva.
   • Continuare ad arretrare il pistoncino fino a quando non è completamente ritirato, creando spazio sufficiente per le nuove pastiglie freno. Assicurarsi che il pistoncino sia allineato correttamente e non inclinato.

5. Reinstallazione e Test:

   • Rimuovere l'attrezzo.
   • Installare le nuove pastiglie freno e riassemblare la pinza.
   • Rimettere il tappo del serbatoio del liquido dei freni.
   • Prima di mettere in moto il veicolo, pompare il pedale del freno più volte per riportare i pistoncini a contatto con le nuove pastiglie e ripristinare la pressione nel sistema frenante.
   • Controllare il livello del liquido dei freni e rabboccare se necessario.
   • Effettuare un breve giro di prova per verificare il corretto funzionamento dei freni.

Considerazioni Aggiuntive e Consigli Utili

• Lubrificazione: Durante il processo di arretramento, è buona pratica applicare un sottile strato di lubrificante per freni ad alte temperature sul bordo del pistoncino (evitando di contaminare la superficie di frenata delle pastiglie o del disco) per facilitare il movimento e proteggere le guarnizioni.
• Contaminazione del Liquido Freni: Il liquido dei freni è corrosivo per la vernice e può danneggiare altre superfici. Pulire immediatamente eventuali fuoriuscite.
• Controllo delle Guarnizioni: Mentre il pistoncino è arretrato, ispezionare le guarnizioni antipolvere e le guarnizioni del pistoncino per eventuali segni di usura, crepe o danni. Se danneggiati, è consigliabile sostituire il kit di riparazione della pinza.
• Freno di Stazionamento Elettronico (EPB): Per i veicoli Volvo dotati di freno di stazionamento elettronico, potrebbe essere necessario disattivare il sistema tramite uno strumento diagnostico (OBD-II scanner) prima di arretrare i pistoncini posteriori. Questo mette il sistema in modalità di servizio e previene danni ai motorini elettronici delle pinze. Consultare sempre il manuale di servizio specifico del veicolo.
• Qualità degli Attrezzi: Non lesinare sulla qualità dell'attrezzo. Un attrezzo robusto e ben costruito durerà a lungo e ridurrà il rischio di danni ai componenti del freno.
• Sostituzione Liquido Freni: Se si sta eseguendo una manutenzione completa, considerare la sostituzione del liquido dei freni. Il liquido dei freni assorbe umidità nel tempo, riducendone l'efficacia e la resistenza al calore.

Manutenzione Preventiva e Frequenza degli Interventi

La sostituzione delle pastiglie freno e l'arretramento dei pistoncini fanno parte della manutenzione ordinaria del veicolo. La frequenza di questi interventi dipende da vari fattori, tra cui lo stile di guida, le condizioni stradali e il chilometraggio. Generalmente, si consiglia di controllare lo stato delle pastiglie e dei dischi freno ad ogni tagliando o almeno ogni 20.000-30.000 chilometri.

Segni di usura delle pastiglie includono:

• Un'indicazione luminosa sul cruscotto (se presente).
• Rumori striduli o cigolii durante la frenata.
• Una corsa più lunga del pedale del freno.
• Una diminuzione dell'efficacia frenante.
• Ispezione visiva che rivela uno spessore minimo delle pastiglie.

Non procrastinare la sostituzione delle pastiglie freno. L'usura eccessiva può portare a danni ai dischi freno, aumentando significativamente i costi di riparazione e compromettendo la sicurezza.

L'Evoluzione dei Sistemi Frenanti Volvo

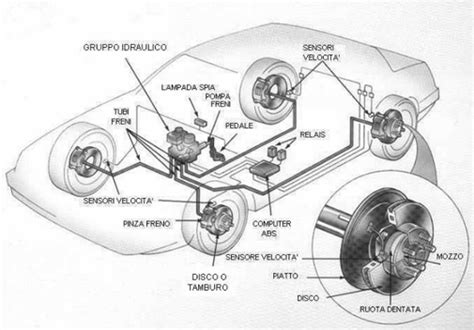

Volvo ha sempre posto una forte enfasi sulla sicurezza, e i suoi sistemi frenanti non fanno eccezione. Nel corso degli anni, c'è stata una continua evoluzione, dai sistemi idraulici di base a quelli più complessi con ABS, controllo di trazione, controllo elettronico della stabilità e, più recentemente, freni di stazionamento elettronici (EPB). Queste innovazioni hanno migliorato notevolmente le prestazioni frenanti e la sicurezza, ma hanno anche introdotto nuove complessità nella manutenzione.

I sistemi frenanti moderni, come quelli presenti in molti veicoli Volvo attuali, spesso integrano sensori e attuatori che richiedono una diagnostica elettronica e procedure specifiche per la manutenzione. L'arretramento dei pistoncini, in particolare sui freni posteriori con EPB, è un esempio lampante di come la tecnologia abbia reso necessario l'uso di attrezzi specifici e, in alcuni casi, di software diagnostico. L'ignoranza di queste procedure può portare a malfunzionamenti del sistema EPB o danni ai componenti elettronici, rendendo l'intervento di manutenzione più costoso e dispendioso in termini di tempo.

Scelta tra Fai-da-te e Officina Specializzata

La decisione di eseguire la manutenzione dei freni fai-da-te o di affidarsi a un'officina specializzata dipende dalle proprie competenze, dall'attrezzatura disponibile e dalla complessità del sistema frenante del veicolo Volvo.

Fai-da-te:

• Vantaggi: Risparmio sui costi di manodopera, senso di realizzazione, maggiore familiarità con il proprio veicolo.
• Svantaggi: Richiede conoscenze tecniche, gli attrezzi giusti (come l'attrezzo per l'arretramento dei pistoncini), tempo, e la capacità di risolvere eventuali problemi imprevisti. Un errore nella manutenzione dei freni può avere gravi conseguenze sulla sicurezza.

Officina Specializzata:

• Vantaggi: Lavoro eseguito da professionisti esperti, accesso a strumenti diagnostici e attrezzi specifici per Volvo, garanzia sul lavoro svolto, maggiore sicurezza.
• Svantaggi: Costi di manodopera più elevati.

Per la manutenzione ordinaria come la sostituzione delle pastiglie freno, un appassionato con le giuste conoscenze e l'attrezzatura adeguata può sicuramente cimentarsi. Tuttavia, per interventi più complessi, come la risoluzione di problemi al sistema ABS o EPB, o in caso di dubbi, è sempre consigliabile rivolgersi a un meccanico qualificato o a un centro assistenza Volvo.

Conclusione Parziale

L'attrezzo per l'arretramento dei pistoncini freno Volvo è un elemento indispensabile per chiunque desideri eseguire una manutenzione efficace e sicura del sistema frenante. Comprendere le diverse tipologie di attrezzi, il loro funzionamento e le procedure corrette di utilizzo è fondamentale per preservare l'integrità dei componenti e garantire la massima sicurezza su strada. La manutenzione regolare e l'uso degli strumenti appropriati non solo prolungano la vita dell'impianto frenante, ma contribuiscono anche a mantenere le prestazioni ottimali del veicolo, un aspetto prioritario per la filosofia di sicurezza di Volvo.
