La frizione è uno dei componenti più cruciali di un veicolo, responsabile del trasferimento di potenza dal motore alla trasmissione. SACHS, un nome sinonimo di eccellenza nell'ingegneria automobilistica, produce sistemi frizione avanzati che richiedono una comprensione approfondita per un montaggio e un utilizzo ottimali. Questo articolo esplora i principi fondamentali che governano il funzionamento delle frizioni SACHS, le complessità dei moderni sistemi di azionamento idraulico, e le procedure critiche per garantire prestazioni durature e prevenire costosi danni, con particolare attenzione ai sistemi di rilascio idraulico concentrico (CSC), spesso integrati nei kit SACHS.
Comprendere la Dinamica della Trasmissione di Coppia

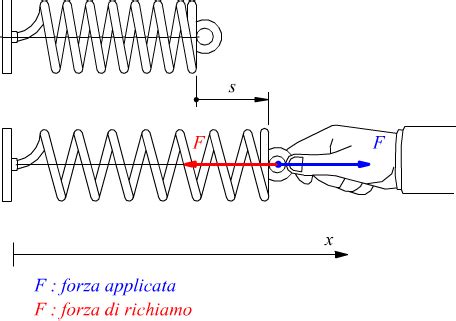

La capacità di una frizione di trasmettere coppia è intrinsecamente legata alla forza esercitata dalla sua molla a diaframma. Quest'ultima applica una pressione significativa sul disco frizione, contrapponendola al volano del motore. Affinché il guidatore possa disinnestare la frizione, ovvero interrompere questa connessione di potenza, deve essere in grado di esercitare una forza sufficiente a vincere la resistenza della molla a diaframma. Nei sistemi di azionamento tradizionali, questo può richiedere uno sforzo considerevole da parte del conducente, soprattutto in condizioni di usura o con molle particolarmente robuste.
Per mitigare questo sforzo, i progetti che impiegano cavi di comando sfruttano un principio meccanico fondamentale: la leva. Attraverso la forcella della frizione, viene creata una moltiplicazione della forza applicata sul pedale. Questo ingegnoso meccanismo riduce notevolmente la forza che il guidatore deve fornire per disinnestare la frizione, migliorando l'ergonomia e il comfort di guida. Tuttavia, l'evoluzione tecnologica ha portato all'adozione sempre più diffusa di sistemi di azionamento idraulico, che offrono maggiore precisione e affidabilità.
L'Evoluzione dei Sistemi di Azionamento: Dalla Meccanica all'Idraulica
Nei sistemi di azionamento idraulico, il movimento del pedale della frizione viene trasferito a una pompa primaria, comunemente nota come pompa di comando. Questa unità, solitamente posizionata in prossimità diretta del pedale, converte l'input meccanico del conducente in pressione idraulica. Questa pressione viaggia attraverso tubazioni dedicate fino a un attuatore secondario, che a sua volta esercita la forza necessaria per disinnestare la frizione. Il liquido idraulico utilizzato in questi sistemi è un elemento essenziale per la trasmissione efficiente della forza.
Durante la fase di manutenzione ordinaria di un veicolo, è fondamentale dedicare attenzione al controllo del liquido idraulico. Il suo livello e la sua condizione possono influenzare direttamente le prestazioni e la longevità dell'intero sistema di frizione. Se il liquido ha raggiunto la fine della sua vita operativa, caratterizzata dalla degradazione delle sue proprietà chimico-fisiche o dalla contaminazione, la sua sostituzione diventa un intervento necessario per garantire il corretto funzionamento e prevenire danni prematuri ai componenti idraulici, come la pompa primaria o il cilindro secondario.
I Sistemi di Rilascio Idraulico Concentrico (CSC): Un'Integrazione Intelligente
Una delle innovazioni più significative nei sistemi di azionamento frizione è l'integrazione del cilindro secondario e del cuscinetto reggispinta in un'unica unità, nota come Cilindro Schiavo Concentrico (CSC). Questa soluzione compatta combina diversi componenti separati in un unico dispositivo: la forcella di azionamento, la pompa (in alcuni design), il manicotto di scorrimento e il cuscinetto reggispinta. Il CSC viene montato direttamente sull'albero primario del cambio, in prossimità della campana della frizione.
I benefici di questa integrazione sono molteplici. Innanzitutto, la riduzione del numero di componenti nel sistema di azionamento porta a una minore complessità generale e a una diminuzione dei punti di potenziale guasto. Inoltre, un sistema con meno parti in movimento è intrinsecamente meno soggetto a vibrazioni e strappi, specialmente durante le delicate fasi di avviamento del veicolo. Questo si traduce in un'esperienza di guida più fluida e confortevole.
I cuscinetti reggispinta integrati nei CSC sono progettati per essere autocentranti. Questa caratteristica è fondamentale perché permette loro di allinearsi automaticamente con la superficie di contatto della molla a diaframma. Inoltre, questi cuscinetti offrono una tolleranza di regolazione radiale di circa 1,5 mm. Questa capacità di regolazione è vitale per compensare le inevitabili tolleranze di allineamento tra la molla a diaframma dello spingidisco e la superficie su cui il cuscinetto esercita pressione. Grazie a un precarico costante, il cuscinetto rimane sempre a contatto con la molla a diaframma, anche quando la frizione non è azionata. Questo garantisce che la velocità di rotazione del cuscinetto sia sempre pari alla velocità della frizione stessa, minimizzando l'usura e prolungando la vita utile del componente.
Quando Considerare la Sostituzione del Reggispinta Idraulico
Il sistema CSC, nonostante la sua efficienza, è un insieme complesso di componenti non riparabili individualmente. Nella maggior parte dei casi, non è possibile determinare con certezza se un componente del CSC abbia subito un danno significativo dovuto all'usura senza procedere allo smontaggio completo. Pertanto, quando si riscontrano sintomi di malfunzionamento della frizione, come difficoltà nell'innesto o disinnesto, rumori anomali, o un pedale frizione che mostra un comportamento insolito (ad esempio, troppo morbido o troppo duro), è spesso consigliabile considerare la sostituzione completa del CSC insieme al kit frizione principale (disco, spingidisco e, se presente, volano bimassa).
Precauzioni Essenziali per il Montaggio e l'Utilizzo dei CSC SACHS
È imperativo sottolineare che le seguenti indicazioni forniscono una panoramica generale sui principi di montaggio. È tassativo osservare scrupolosamente le istruzioni specifiche per l'installazione e l'uso fornite dal produttore del veicolo, nonché tutte le avvertenze di sicurezza pertinenti. Tutti gli interventi sui sistemi frizione, in particolare quelli che coinvolgono componenti idraulici complessi come i CSC, devono essere eseguiti esclusivamente da personale professionale qualificato e con adeguata esperienza.
Un errore di montaggio comune che può danneggiare irreparabilmente un CSC riguarda l'attuazione del pedale della frizione durante le fasi di smontaggio della frizione e del cambio, specialmente quando il circuito idraulico è ancora chiuso. Se il pedale viene premuto in queste condizioni, il pistone interno del CSC può essere spinto eccessivamente avanti, oltre il suo limite di corsa previsto. Questo può causare danni permanenti al labbro di tenuta del pistone o ad altri componenti interni, compromettendo la funzionalità del CSC e portando a perdite di fluido o a un malfunzionamento completo.
Un'altra causa frequente di danni al CSC sono i depositi di sporco e detriti. Lo sporco che si accumula all'esterno della guida del pistone del reggispinta idraulico può facilmente compromettere il labbro di tenuta. Durante la fase di compressione del pistone, la superficie di scorrimento viene esposta all'ambiente, rendendola vulnerabile alla contaminazione. La contaminazione sull'albero di ingresso del cambio, proveniente da operazioni di smontaggio e rimontaggio, può causare perdite occasionali per l'accumulo di sporcizia sul lato del cambio o sull'O-Ring di tenuta dell'alloggiamento della campana.
Gli errori di montaggio relativi al CSC possono avere conseguenze gravi, spesso invalidando la garanzia sul componente. Tra questi, si annoverano:
- Extra Corsa: Come già menzionato, in caso di errore di montaggio o di uno spurgo improprio del sistema idraulico, il CSC potrebbe operare in una "extra corsa", superando i suoi limiti di progettazione.
- Liquido Non Corretto: L'impianto idraulico della frizione DEVE assolutamente essere riempito solo con il liquido specificato dal costruttore del veicolo e/o dal produttore della frizione. L'utilizzo di fluidi non idonei, come ad esempio oli minerali, può causare rigonfiamenti o danni alle guarnizioni in gomma, contaminazione del sistema e corrosione.
Il Disco Frizione: Cuore della Trasmissione di Potenza

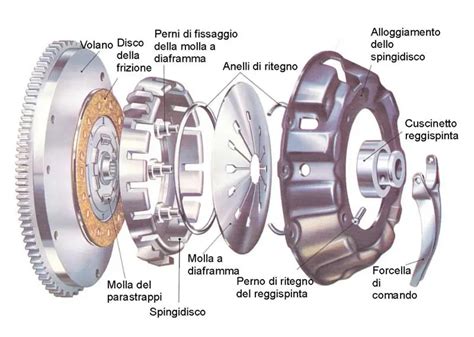

Il disco frizione è l'elemento di collegamento centrale della frizione, un componente compatto ma estremamente sofisticato, progettato per sopportare sollecitazioni intense. Insieme allo spingidisco, il suo compito è trasmettere in modo efficiente la coppia motrice dall'albero motore all'albero primario del cambio. Come quasi tutti i componenti di un veicolo, anche il disco frizione è soggetto a usura nel tempo e con l'utilizzo.
Per sostituire una frizione, è necessario disaccoppiare fisicamente il motore dal cambio. Prima di procedere al montaggio di una nuova frizione, in particolare di un kit SACHS Performance, è di fondamentale importanza pulire meticolosamente l'interno della campana del cambio e tutte le parti coinvolte nel meccanismo di azionamento della frizione. Durante questa fase di pulizia, è possibile ispezionare attentamente i singoli componenti per individuare eventuali segni di usura o danni preesistenti che potrebbero compromettere il disaccoppiamento della nuova frizione una volta installata.
Le frizioni SACHS sono prodotte seguendo i più recenti standard di qualità. Tuttavia, l'industria automobilistica fa ampio uso di materiali leggeri, anche per il disco frizione. Questi dischi "più leggeri", pur offrendo vantaggi in termini di inerzia rotazionale, possono reagire alle sollecitazioni con un certo gioco assiale. Questo gioco può manifestarsi facilmente durante il trasporto del componente in officina o a seguito di manipolazioni improprie.
Sebbene la scorrevolezza di ogni singolo disco frizione venga rigorosamente testata presso gli stabilimenti ZF SACHS prima di essere immesso sul mercato, è fondamentale che, prima del montaggio effettivo, si verifichi il gioco assiale del disco. Questa operazione è comunemente nota come "prova di coassialità" o "verifica del gioco assiale".
La tolleranza dimensionale tra l'albero di ingresso del cambio e il profilo del mozzo del disco frizione è estremamente ridotta, misurabile in pochi centesimi di millimetro. Un centraggio preciso del disco frizione, ancora prima che venga premuto dallo spingidisco, facilita enormemente l'installazione successiva del cambio. Anche una minima deformazione del mozzo del disco frizione durante l'inserimento dell'albero di ingresso del cambio può generare problemi significativi nelle fasi di innesto e disinnesto della frizione.
Per garantire la corretta lubrificazione e il fluido scorrimento, è essenziale utilizzare il grasso adesivo speciale SACHS raccomandato, anche per i profili dei mozzi che presentano trattamenti superficiali speciali. L'applicazione di questo grasso favorisce un cambio di marcia più agevole e il corretto funzionamento della frizione SACHS. Tuttavia, è altrettanto importante rimuovere immediatamente qualsiasi eccesso di grasso. Un'eccessiva lubrificazione del profilo del mozzo può infatti ungere eccessivamente il rivestimento del disco frizione, causando slittamenti o strappi durante l'uso.
Verifica del gioco assiale vite carro croce tornio - www.dmorologeria.com
ZF SACHS raccomanda vivamente di controllare il gioco assiale/coassialità del disco frizione prima del montaggio. Come accennato, ZF SACHS testa la scorrevolezza di ogni singolo disco frizione e commercializza solo quelli che superano i test di qualità. La verifica pratica del gioco assiale si effettua montando il disco frizione su un banco di prova dedicato.
Dopo aver pulito accuratamente il rivestimento della frizione con un panno smeriglio (se necessario, secondo le istruzioni specifiche), si monta il disco sul banco. Una volta rilevato il gioco assiale, si allinea il disco guida ai supporti del banco prova, utilizzando con la dovuta cautela un martello di plastica. La prova viene quindi ripetuta. È possibile che i dischi frizione subiscano danni durante il trasporto o dopo la consegna in officina, a causa di errori di manipolazione o immagazzinamento scorretto. Se lo scostamento del disco dalla sua planarità supera i 0,5 mm nel terzo esterno del disco frizione, è necessario procedere alla sua correzione. Un meccanico esperto impiega generalmente pochi minuti per eseguire questa importante verifica. ZF SACHS non ritiene che soluzioni di imballaggio speciale possano prevenire in modo definitivo tali danni, poiché un imballaggio più protettivo renderebbe inevitabilmente il prodotto finale più costoso per il consumatore.
Manutenzione e Diagnostica dei Sistemi Frizione
La corretta manutenzione è la chiave per prolungare la vita utile di qualsiasi componente automobilistico, e il sistema frizione SACHS non fa eccezione. Una diagnostica tempestiva dei potenziali problemi può prevenire danni maggiori e costose riparazioni. Sintomi comuni che meritano attenzione includono:
- Slittamento della Frizione: Il motore sale di giri ma il veicolo non accelera proporzionalmente. Questo può essere causato da un disco frizione usurato, contaminato da olio o grasso, o da un malfunzionamento del sistema di azionamento.
- Difficoltà nell'Innesto/Disinnesto: Impedire al cambio di entrare in marcia, oppure non riuscire a disinnestare completamente la frizione, può indicare problemi con il liquido idraulico, perdite nel circuito, o un CSC difettoso.
- Rumori Anomali: Sibili, cigolii o rumori metallici durante l'azionamento del pedale frizione o in certe condizioni di marcia possono segnalare usura del cuscinetto reggispinta, problemi alla molla a diaframma, o usura della forcella.
- Pedale Frizione con Comportamento Insolito: Un pedale che appare troppo "molle", troppo "duro", o che vibra in modo anomalo, richiede un'indagine approfondita del sistema idraulico e dei suoi componenti.
La verifica del gioco assiale del disco frizione, come descritto in precedenza, è una procedura diagnostica e preventiva di fondamentale importanza prima del montaggio di un nuovo kit frizione SACHS. Questo semplice controllo, eseguito da personale qualificato, può salvare il nuovo componente da danni prematuri causati da difetti di manipolazione o stoccaggio del disco.
In conclusione, il montaggio e l'utilizzo dei sistemi frizione SACHS richiedono un approccio meticoloso, basato su una profonda comprensione dei principi meccanici e idraulici, e un'adesione rigorosa alle procedure di installazione raccomandate. La cura nella manipolazione dei componenti, l'uso dei fluidi corretti e la verifica preliminare del disco frizione sono passaggi essenziali per garantire prestazioni ottimali e una lunga durata del sistema.
