Il sistema frenante ABS (Anti-lock Braking System) è un componente fondamentale per la sicurezza attiva di ogni veicolo moderno, e la Toyota Prius 2 non fa eccezione. La sua funzione primaria è quella di prevenire il bloccaggio delle ruote durante frenate improvvise o su superfici a bassa aderenza, garantendo al conducente maggiore controllo e stabilità direzionale. Introdotto sulle automobili negli anni '70 e reso obbligatorio in Europa per i nuovi veicoli dal 2003, il sistema ABS è diventato un pilastro della sicurezza stradale. Questo articolo si propone di esplorare il funzionamento dell'attuatore ABS nella Toyota Prius 2, analizzando le cause più comuni di malfunzionamento, i sintomi associati e le soluzioni disponibili.

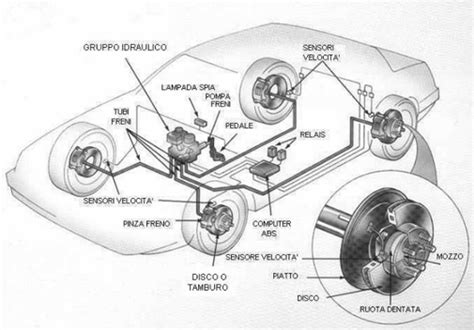

Componenti Fondamentali del Sistema ABS

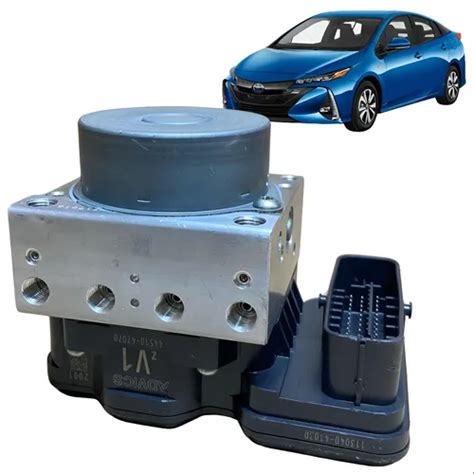

Per comprendere appieno il funzionamento e le problematiche dell'attuatore ABS, è essenziale familiarizzare con i suoi componenti principali. Il blocco ABS, spesso chiamato anche modulo ABS, è un sistema complesso che integra diverse parti chiave che lavorano in sinergia per regolare la pressione dei freni.
I Sensori di Velocità delle Ruote
I sensori di velocità delle ruote sono elementi cruciali del sistema ABS. Questi sensori monitorano costantemente la velocità di rotazione di ciascuna ruota e trasmettono queste informazioni all'unità di controllo elettronico (ECU). Esistono due tipi principali di sensori: passivi, composti da una bobina, e attivi. L'usura o il danneggiamento dei sensori possono verificarsi a causa dell'accumulo di sporco, polvere, umidità o urti subiti durante la guida. Anche i collegamenti elettrici difettosi, con cavi danneggiati o allentati, possono interrompere la comunicazione tra il sensore e l'ECU, compromettendo il funzionamento del sistema.

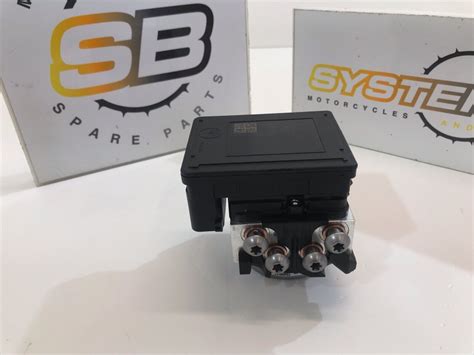

L'Unità di Controllo Elettronico (ECU)
La Centralina elettronica (ECU) è il vero "cervello" del sistema ABS. Riceve ed elabora le informazioni provenienti dai sensori di velocità delle ruote e, in base a queste, regola la pressione di frenata per evitare il bloccaggio. Cortocircuiti interni, dovuti a problemi elettrici, umidità o usura dei componenti, possono causare guasti all'ECU. Inoltre, errori nel software di sistema, come una programmazione errata o un bug, possono impedire all'ECU di rispondere correttamente durante una frenata di emergenza. Nel momento in cui una ruota tende a bloccarsi, la ECU governa le elettrovalvole e la pompa idraulica.
Il Motore Idraulico e l'Unità Idraulica
Il motore idraulico ha il compito di convertire l'energia idraulica in energia meccanica. L'unità idraulica, invece, comprende un distributore elettronico che modula la pressione sulle ruote posteriori, una pompa idraulica la cui azione può causare le vibrazioni percepite sotto il pedale e valvole solenoidi che eliminano la necessità di un compensatore di frenata. La pompa idraulica è responsabile del mantenimento e della regolazione della pressione nel sistema frenante quando l'ABS è attivo. Se la pompa si danneggia, non sarà in grado di inviare la pressione necessaria ai freni, compromettendo il corretto funzionamento del sistema.
Problemi Idraulici e l'Anello del Sensore
Il sistema idraulico è un altro componente cruciale per il funzionamento dell'ABS, essendo responsabile dell'applicazione della corretta pressione di frenata. Perdite nel sistema frenante o la presenza di aria nelle linee dei freni possono ridurre la pressione di frenata, rendendo il pedale spugnoso o meno reattivo. L'anello del sensore è una parte fondamentale che lavora in congiunzione con il sensore di velocità per misurare la rotazione della ruota. Un guasto al relè ABS, un componente elettrico che controlla l'attivazione del sistema, impedirà all'ABS di attivarsi quando necessario.
Cause Comuni di Malfunzionamento dell'Attuatore ABS sulla Toyota Prius 2
Un sistema frenante ABS difettoso può essere causato da diversi fattori. È importante notare che, per la Toyota Prius in particolare, sono stati registrati alcuni problemi specifici e anche richiami da parte della casa madre.
Guasti ai Sensori di Velocità Ruota e ai loro Collegamenti
Come accennato, l'usura o il danneggiamento dei sensori, così come i collegamenti elettrici difettosi, sono tra le cause più comuni di un malfunzionamento dell'ABS. L'accumulo di sporco, polvere, umidità o danni fisici possono alterare la capacità del sensore di rilevare correttamente la velocità della ruota, inviando segnali errati all'ECU. Ciò può portare a una attivazione inappropriata dell'ABS o alla sua disabilitazione.
Problemi con la Centralina Elettronica (ECU)
Cortocircuiti interni o errori del software di sistema all'interno dell'ECU possono gravemente compromettere la funzionalità dell'ABS. Per la Toyota Prius, in particolare per i modelli tra il 2010 e il 2015, sono stati riscontrati problemi relativi alla pompa idraulica del servofreno ABS. Il codice di errore C1251 indica un malfunzionamento del motore della pompa del servofreno idraulico (circuito aperto), mentre il C1252 segnala un funzionamento anomalo e prolungato della pompa del servofreno idraulico. Un altro codice, C1256, si riferisce a un malfunzionamento della bassa pressione dell'accumulatore. Il problema del motore della pompa in continuo movimento è un problema noto del sistema ABS Bosch di ottava generazione, in particolare del Bosch 8 ESP, e si verifica anche in modelli Renault e Nissan che utilizzano lo stesso impianto ABS.
Guasti alla Pompa Idraulica ABS
La pompa idraulica è fondamentale per il funzionamento dell'ABS. Se si danneggia, non sarà in grado di generare o mantenere la pressione necessaria nel sistema, impedendo l'attivazione corretta dell'ABS. I guasti al motore della pompa ABS sono spesso dovuti all'usura delle parti mobili al suo interno. Questo può portare a un funzionamento intermittente o alla completa inoperatività dell'ABS.
Altre Cause Specifiche
- Vibrazioni: Le vibrazioni costanti durante la guida possono causare il distacco di alcuni componenti interni all'unità ABS.
- Cortocircuiti nel cablaggio: I cavi che si muovono costantemente possono subire attrito, le guaine si usurano e ciò può portare a cortocircuiti.
- Umidità: L'esposizione prolungata a pioggia, neve e acqua salmastra può compromettere il funzionamento dell'unità ABS, specialmente se non è montata in una posizione protetta.
- Malfunzionamento del relè ABS: Se il relè che controlla l'attivazione del sistema si guasta, l'ABS non si attiverà quando necessario.
- Ruote foniche ABS sporche o danneggiate: Anche se i sensori delle ruote sono a posto, un danno o dello sporco sulle ruote foniche possono alterare il segnale.
IL SISTEMA ABS | THE ABS SYSTEM [English subtitles]
Sintomi di un Sistema ABS Difettoso sulla Toyota Prius 2
Riconoscere i sintomi di un malfunzionamento dell'ABS è fondamentale per intervenire tempestivamente e garantire la sicurezza del veicolo.
Spia ABS Accesa sul Cruscotto
Uno dei sintomi più evidenti e comuni di un problema al modulo ABS è l'accensione della spia ABS sul cruscotto. Questa spia indica che il sistema non funziona correttamente ed è stato disabilitato. Per i veicoli con una prima autorizzazione dopo il 31-12-2017, la presenza di questa spia accesa può addirittura portare al rifiuto del veicolo durante la revisione.
Frenata Irregolare o Inconsistente
Un altro sintomo di un sistema frenante ABS difettoso è una frenata irregolare o incoerente. Il guidatore potrebbe percepire che i freni non rispondono in modo fluido o che l'auto frena in modo imprevedibile. In alcuni casi, il pedale del freno può risultare bloccato o, al contrario, affondare senza una risposta adeguata. Alcuni automobilisti hanno riportato di sentire un suono strano, una sorta di "miagolio", quando premevano il pedale del freno. In situazioni estreme, come affrontare una discesa ripida con curva, la macchina potrebbe rallentare ma non frenare efficacemente, dando la sensazione di non avere pressione. Questo può essere particolarmente allarmante.
Vibrazioni e Rumori Strani in Frenata
Le vibrazioni avvertite nel pedale del freno durante la frenata possono essere un'indicazione di un guasto al sistema ABS. Queste vibrazioni si manifestano quando l'ABS tenta di attivarsi ma non riesce a farlo correttamente. Rumori strani, come ticchettii o ronzii, possono anch'essi indicare un malfunzionamento. La pompa idraulica, in particolare, quando scarica, provoca le vibrazioni che si sentono sotto i piedi.
Pedale del Freno Duro o Spugnoso
Un pedale del freno duro, che richiede maggiore forza per essere azionato, o al contrario un pedale spugnoso, che offre poca resistenza e affonda facilmente, sono sintomi comuni di problemi all'ABS o al sistema frenante correlato. Un conducente ha riferito che, a basse temperature (-2 gradi Celsius), appena acceso il motore, il pedale del freno era duro come se il liquido dei freni fosse gelato, simile alla sensazione di premere il pedale a motore spento.
Diagnosi e Risoluzione dei Problemi
Quando si riscontrano sintomi di un ABS difettoso, una diagnosi accurata è fondamentale. È importante rivolgersi a tecnici qualificati, poiché i veicoli moderni, specialmente quelli ibridi come la Prius, sono diventati estremamente complessi a livello elettronico.
Codici di Errore (DTC)
L'unità di controllo elettronico (ECU) registra i codici di errore (DTC) che possono essere letti tramite strumenti diagnostici. Ad esempio, il codice C0273 è un DTC specifico che può essere letto su vari modelli Toyota e si riferisce al relè del motorino del sistema antibloccaggio (ABS). Identificare questi codici aiuta a individuare la causa esatta del problema.
Richiami Ufficiali e Aggiornamenti Software
Toyota ha emesso richiami ufficiali per il sistema frenante della Prius. Ad esempio, in un'occasione sono state richiamate circa 53.000 Prius in Europa (e 133.000 a livello globale) per un aggiornamento del software della centralina del sistema frenante. Questa operazione, della durata di circa 40 minuti, mirava a eliminare un difetto all'ABS. Questo sottolinea l'importanza di verificare se il proprio veicolo è soggetto a richiami.
Riparazione o Sostituzione dell'Attuatore ABS
In molti casi, la soluzione a un problema all'ABS è la riparazione o la rigenerazione del modulo ABS stesso, piuttosto che la sostituzione con un componente nuovo. Aziende specializzate offrono servizi di revisione che possono ripristinare il corretto funzionamento dell'unità.
Il Processo di Riparazione della Centralina ABS
Un processo tipico di riparazione include diverse fasi:
- Ordinazione del servizio: Il cliente o l'officina acquista il servizio di riparazione.
- Imballaggio della centralina: La centralina ABS deve essere svuotata completamente dal liquido dei freni, rimossi eventuali supporti e imballata correttamente per la spedizione. È consigliabile tappare i fori con carta per prevenire l'ingresso di sporco o perdite di liquido.
- Ritiro e identificazione: Un corriere ritira la centralina. Vengono identificati i codici di errore indicati dal cliente o dal meccanico.
- Riparazione e test: Entro un periodo solitamente di 24/48 ore, la centralina viene riparata. La parte idraulica viene sottoposta a un ciclo di pulizia interna, riportando le elettrovalvole alle condizioni originali. I componenti elettronici più soggetti a guasti vengono identificati e sostituiti preventivamente. Viene eseguito un test finale per verificare il corretto funzionamento.
- Spedizione: Dopo il pagamento, la centralina viene rispedita all'indirizzo fornito.
I vantaggi della revisione includono:
- Costo fisso: Molte aziende offrono prezzi fissi per la riparazione, garantendo trasparenza.
- Sostenibilità: La revisione è un'opzione ecologica, poiché consente il riutilizzo di molti componenti.
- Plug & Play: Poiché viene revisionata la parte originale, non è necessaria alcuna programmazione aggiuntiva.
- Garanzia: Spesso viene offerta una garanzia sul lavoro eseguito, tipicamente di due anni.
È importante notare che la garanzia può essere annullata se si riscontrano tracce di liquidi diversi dal liquido freni all'interno della centralina. Anche se la centralina è stata precedentemente manomessa, potrebbe essere applicato un supplemento.
IL SISTEMA ABS | THE ABS SYSTEM [English subtitles]
Considerazioni Importanti
- Competenza dei tecnici: Nonostante l'eccellenza della progettazione giapponese, la qualità dell'assistenza post-vendita dipende molto dalla competenza dei concessionari e dei tecnici locali.
- Auto sostitutiva: In caso di problemi gravi al sistema frenante, è fondamentale chiedere un'auto sostitutiva, specialmente se il veicolo è utilizzato per scopi professionali come il tassista. Guidare con un problema ai freni è estremamente pericoloso.
- Assistenza specializzata: Per problemi complessi all'ABS, come quelli che affliggono la Toyota Prius 2, può essere utile rivolgersi a specialisti nella riparazione delle centraline ABS per auto del marchio Toyota.
Un attuatore ABS malfunzionante sulla Toyota Prius 2 può avere conseguenze gravi sulla sicurezza. Comprendere il suo funzionamento, i sintomi di un guasto e le opzioni di riparazione è essenziale per mantenere il veicolo in condizioni ottimali.
