L'attuatore del pedale frizione Saab: funzionamento, problemi e soluzioni

La frizione rappresenta un meccanismo fondamentale per il corretto funzionamento di qualsiasi veicolo a cambio manuale, fungendo da ponte tra l'albero del cambio e l'albero motore. Essa ha il compito di separare e connettere, a seconda delle necessità, queste due componenti vitali, permettendo al guidatore di cambiare marcia in modo fluido e senza strappi. Nelle automobili moderne, e in particolare su modelli come la Saab, il sistema di azionamento della frizione può essere di tipo meccanico o, più frequentemente, idraulico, con quest'ultimo che offre vantaggi in termini di comfort e precisione.

Il principio di funzionamento della frizione

Per comprendere a fondo il ruolo dell'attuatore del pedale frizione, è essenziale richiamare il funzionamento della frizione stessa. La coppia che una frizione è in grado di trasmettere dipende direttamente dalla forza che una molla a diaframma può esercitare sul disco frizione, pressandolo contro il volano. Per disinnestare la frizione, il guidatore deve applicare una forza sufficiente a contrastare la molla a diaframma.

Nei sistemi a comando meccanico, l'azionamento avviene tramite cavi di comando che sfruttano la leva della forcella della frizione per moltiplicare la forza esercitata sul pedale, riducendo così lo sforzo richiesto al guidatore. Questi sistemi, pur essendo semplici, possono presentare problemi legati all'usura o al grippaggio del cavo.

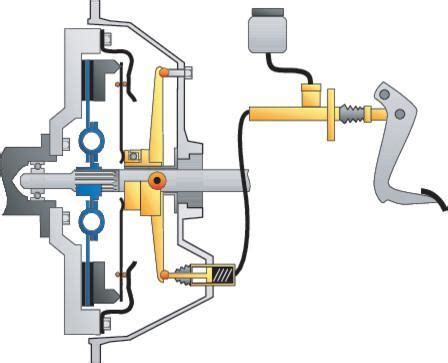

I sistemi idraulici, invece, trasferiscono il movimento del pedale a una pompa primaria (o pompa di comando) situata direttamente sotto il pedale. Questa pompa mette in pressione il liquido idraulico, che a sua volta aziona un attuatore, spesso un cuscinetto reggispinta idraulico concentrico (CSC), il quale si occupa di disinnestare la frizione. Questo approccio elimina la necessità di cavi e leveraggi complessi, offrendo un'esperienza di guida più fluida e riducendo le vibrazioni.

Il ruolo del cuscinetto reggispinta idraulico (CSC)

Il cuscinetto reggispinta idraulico rappresenta un'evoluzione significativa nei sistemi di azionamento della frizione. Esso integra in un unico dispositivo vari componenti separati tipici dei sistemi tradizionali, come la forcella, la pompa, il manicotto e il cuscinetto. Questo accorpamento riduce il numero di parti e, di conseguenza, la complessità del sistema, rendendolo meno suscettibile a vibrazioni e strappi durante l'avviamento.

Il CSC deve essere montato direttamente sul cambio. I cuscinetti reggispinta moderni sono spesso autocentranti e possono essere regolati radialmente di circa 1,5 mm. Questa caratteristica permette di compensare eventuali tolleranze di allineamento tra la molla a diaframma e la superficie di contatto del cuscinetto stesso. Grazie a un precarico, il cuscinetto rimane costantemente a contatto con la molla a diaframma, assicurando che la sua velocità sia sempre uguale a quella della frizione.

Tuttavia, il sistema del CSC è complesso e i suoi componenti non sono generalmente riparabili. In molti casi, non è possibile neanche valutare l'entità di un danno da usura senza smontare l'intero dispositivo. La sostituzione del CSC è quindi spesso l'unica soluzione in caso di malfunzionamento.

Problemi comuni dell'attuatore pedale frizione Saab e soluzioni

I veicoli Saab, come molte altre auto, possono presentare specifici problemi legati al sistema frizione e al pedale. È importante riconoscere i sintomi e intervenire tempestivamente per evitare danni maggiori.

Il pedale frizione rimane abbassato o non risale

Questo è uno dei problemi più fastidiosi e comuni, specialmente su auto con un certo chilometraggio. Un pedale frizione che rimane abbassato può indicare una varietà di problemi, sia meccanici che idraulici.

Cause meccaniche

• Cavo frizione rotto o allentato: Nelle auto con frizione meccanica (come alcune Saab 900), il pedale è collegato al sistema di rilascio tramite un cavo in acciaio. Con il tempo, questo cavo può allentarsi, logorarsi o addirittura spezzarsi. Il risultato è un pedale che perde tensione, diventa molle e non risale più, anche se lo si tira su con il piede. In questi casi, la frizione smette di funzionare correttamente e diventa impossibile inserire le marce. La rottura del cavo è un problema ben noto che può lasciare il guidatore a piedi.
• Molla di ritorno guasta: Una delle cause più frequenti del pedale frizione che non risale è la rottura o lo sgancio della molla di ritorno, quella che normalmente aiuta il pedale a tornare nella sua posizione originale. Se si rompe o si sgancia, il pedale resta giù e può sembrare "senza vita". Sulla Saab 9-3NG (modello venduto da fine 2002 fino al 2011, MY03-11), è noto un difetto in cui un pezzo di plastica a cui si aggancia la molla di ritorno del pedale frizione tende a rompersi. Con il supporto rotto e senza la molla sul pedale, quest'ultimo rimane leggermente schiacciato, impedendo al Cruise Control di funzionare e, cosa più grave, mantenendo premuto il cilindro spingidisco. Questo componente è disponibile anche come ricambio Opel (utilizzato su Opel Vectra C e Opel Signum).
• Grippaggio dei leveraggi: I leveraggi, ovvero le piccole articolazioni del sistema frizione, possono bloccarsi a causa di sporco, ruggine o mancanza di lubrificazione. In questo caso, il pedale risponde con difficoltà o rimane a metà corsa, come se qualcosa lo trattenesse.

Cause idrauliche

• Perdita di fluido: Se l'auto ha un impianto idraulico, il problema potrebbe essere causato da una perdita nel circuito. Il fluido frizione è indispensabile per creare la pressione necessaria al funzionamento del pedale. Se c'è una perdita, la pressione cala e il pedale non ha più forza per risalire. Spesso si possono notare macchie di liquido sotto l'auto o un livello molto basso nel serbatoio del fluido (che si trova vicino a quello dei freni). Una perdita di olio frizione equivale a una perdita di pressione, che causa il problema del pedale che non risale. L'impianto idraulico della frizione deve essere riempito solo con liquido idoneo, evitando l'uso di olio minerale.
• Aria nell'impianto: Se all'interno del circuito idraulico entra dell'aria (magari dopo una perdita o un rabbocco non corretto), il sistema perde efficienza. In pratica, il pedale affonda ma non ritorna su come dovrebbe, oppure lo fa in modo molto lento.
• Guasto alla pompa frizione o al cilindro di comando: La pompa frizione (o pompa primaria) è la componente che permette all'intero sistema idraulico di funzionare. Quando si guasta (magari per usura o un difetto interno) smette di generare la pressione necessaria e il pedale resta giù, senza più forza per risalire. Spesso non si manifesta all'improvviso: il pedale inizia a diventare sempre più morbido, poi fatica a tornare in posizione dopo ogni pressione. La sostituzione della pompa del pedale della frizione può costare circa 500 euro ed è consigliata per evitare danni più estesi alla trasmissione. In caso di frizione idraulica, può essere necessario sostituire la pompa o il cilindro di comando.
• Reggispinta o spingidisco difettosi: Un cuscinetto reggispinta o uno spingidisco difettosi possono impedire al pedale di risalire correttamente, specialmente in sistemi idraulici.

Pedale frizione duro

Un pedale della frizione eccessivamente duro è un segnale di malfunzionamento e non dovrebbe essere ignorato.

• Cavo frizione o leva grippati: Nei sistemi a comando meccanico, un cavo o una leva grippati sono una causa comune di pedale duro. Occorre lubrificare il cavo e l'asta o, se necessario, sostituirli. Per la Saab 900, la frizione è a cavo e può essere più dura rispetto ad altre auto. Se la frizione si è improvvisamente indurita, è un chiaro segno di problema, mentre se è sempre stata dura, potrebbe essere una caratteristica del modello.
• Problemi al reggispinta o allo spingidisco: Se l'auto ha una frizione idraulica, un pedale duro può indicare problemi al reggispinta o allo spingidisco. Questi problemi richiedono l'intervento di un'officina.
• Eccesso di olio frizione: Un eccesso di olio frizione potrebbe indurire troppo il pedale, rendendo un controllo del livello dell'olio utile.
• Temperature basse: Il freddo può influenzare il funzionamento del pedale della frizione, soprattutto nelle auto più datate. Le basse temperature possono irrigidire le guarnizioni e rendere più denso il fluido idraulico, causando una risposta più lenta del pedale o delle difficoltà nel suo ritorno.

Rumori strani dalla frizione

Rumori insoliti sono indubbiamente segnali uditivi che indicano il bisogno di manutenzione e non andrebbero ignorati.

• Dischi della frizione usurati: I rumori strani possono innanzitutto indicare che i dischi della frizione sono usurati.
• Fallimento del cuscinetto di rilascio: È possibile che i rumori strani indichino il fallimento per usura o danno del cuscinetto di rilascio della frizione, una circostanza più rara ma che richiede l'attenzione immediata di un'autofficina.
• Pedale che scricchiola o cigola: Anche un pedale frizione che scricchiola o cigola può essere un segnale d'allarme. Potrebbe trattarsi di poca lubrificazione o di qualche componente usurato.

Contaminazione e errori di montaggio del CSC

I danni al cuscinetto reggispinta idraulico sono spesso il risultato di errori di montaggio o contaminazione.

• Depositi di sporco: Depositi di sporco all'esterno della guida del pistone del reggispinta idraulico possono compromettere il labbro di tenuta. Durante la fase di compressione del pistone, la superficie di scorrimento risulta esposta ai detriti.
• Attuazione del pedale durante lo smontaggio: Il pedale della frizione non deve essere azionato quando si smonta la frizione e il cambio con un circuito idraulico chiuso. Se ciò si verifica, il pistone del reggispinta idraulico viene spinto troppo avanti, causando danni.
• Extra corsa: In caso di errore di montaggio o sfiato del sistema, il CSC potrebbe lavorare in extra corsa.
• Liquido non corretto: L'impianto idraulico della frizione deve essere riempito solo con liquido idoneo, mai con olio minerale. L'uso di un liquido non corretto può danneggiare il sistema.
• Contaminazione sull'albero: La contaminazione sull'albero, proveniente da operazioni di smontaggio e rimontaggio, può causare occasionali perdite a causa dell'accumulo di sporcizia lato cambio o sull'O-Ring di tenuta dell'alloggiamento campana.
• Metodo di fissaggio dello spingidisco: Il metodo di fissaggio dello spingidisco al volano ha un forte impatto sulle caratteristiche funzionali del sistema frizione, in particolare per quelli con regolazione automatica, e sulle prestazioni e durata del CSC (carichi e altezza).

È fondamentale osservare le istruzioni per l'installazione e per l'uso del produttore del veicolo, nonché le avvertenze di sicurezza. Tutti gli interventi devono essere eseguiti da personale professionale qualificato per evitare errori di montaggio che danneggiano il CSC e fanno decadere la garanzia.

Cosa fare in caso di problemi al pedale della frizione

Quando il pedale della frizione resta bloccato in basso, la sensazione può essere spiacevole: l'auto non risponde come dovrebbe, le marce non entrano e si rischia di restare fermi in mezzo alla strada. Ecco alcune azioni immediate da intraprendere:

1. Accostare e spegnere il motore: Se il pedale frizione è abbassato e non torna su, la prima cosa da fare è fermarsi in sicurezza. Accostare con le quattro frecce accese e spegnere subito il motore. Continuare a guidare con la frizione fuori uso rischia di danneggiare il cambio e la trasmissione.
2. Provare a rialzare il pedale con il piede: In alcune situazioni (ad esempio se si è solo sganciata la molla di ritorno o c'è un piccolo grippaggio) si può tentare di sollevare manualmente il pedale, usando la punta del piede. Se si sblocca e torna in posizione, si può provare a premere di nuovo la frizione e vedere se il problema si ripresenta. Tuttavia, questa è solo una soluzione temporanea; è sempre meglio far controllare il sistema dal meccanico.
3. Controllare il livello del fluido frizione: Se l'auto ha una frizione idraulica, aprire il cofano e controllare il serbatoio del liquido frizione, spesso situato vicino a quello dei freni e dotato di un tappo trasparente con l'indicatore MIN/MAX. Se il livello è sotto il minimo, il pedale può rimanere giù a causa della mancanza di pressione. In caso di emergenza, si può provare a rabboccare con un fluido compatibile (verificare sempre sul manuale dell'auto), ma solo se si è sicuri di come procedere.
4. Verificare la presenza di perdite sotto l'auto: Guardare a terra, sotto il motore: se si notano macchie di liquido, probabilmente c'è una perdita nell'impianto idraulico. In questo caso, il rabbocco non è sufficiente; va individuata e riparata la falla.
5. Non continuare a guidare se il problema si ripresenta: Se, dopo aver rialzato il pedale o rabboccato il liquido, la frizione torna a funzionare solo per poco, non insistere. È un chiaro segnale che qualcosa non va e la situazione potrebbe peggiorare da un momento all'altro. È meglio chiamare un carro attrezzi o portare l'auto in officina per un controllo.
6. Verifica del tappetino: Una causa banale, ma possibile, è lo spostamento o lo sfilacciamento del tappetino di fondo che blocca il pedale. Questa non richiede l'aiuto di un professionista.

Costi di riparazione e considerazioni generali

I costi di riparazione del pedale della frizione variano significativamente in base alla causa del problema, al modello dell'auto, alla città e alla tariffa dell'officina.

• Sostituzione molla di ritorno: La sostituzione di una molla di ritorno sganciata o rotta è generalmente una riparazione semplice ed economica.
• Sostituzione cavo frizione: Anche la sostituzione del cavo della frizione, nei sistemi meccanici, rientra tra gli interventi di costo contenuto.
• Sostituzione pompa frizione: La sostituzione della pompa del pedale della frizione può costare circa 500 euro.
• Interventi su CSC, spingidisco o reggispinta: Se il problema riguarda il cuscinetto reggispinta idraulico (CSC), lo spingidisco o il reggispinta, l'intervento può essere molto più oneroso, poiché spesso richiede lo smontaggio di parti significative del veicolo, come il cambio. Un capo officina potrebbe suggerire di cambiare anche la frizione completa "visto che si è smontato tutto", aumentando ulteriormente i costi.
• Manodopera: Le tariffe orarie per la manodopera nelle concessionarie ufficiali possono essere elevate (ad esempio, 55-60 euro all'ora), rendendo anche interventi apparentemente semplici piuttosto costosi.

È un problema tipico delle Saab che il reggispinta duri quanto la frizione e non quanto il motore. Per esempio, una Saab Aero ha avuto lo stesso problema a 130mila km. Questo dato può aiutare a fugare dubbi sullo schilometraggio del veicolo in caso di problemi al reggispinta a chilometraggi simili.

Quando si riscontrano problemi al pedale della frizione, è importante non ignorare i sintomi e intervenire il prima possibile. Anche una piccola anomalia può trasformarsi in un danno costoso se trascurata troppo a lungo. In caso di dubbi o se non si è in grado di ricambiare le parti della frizione da soli, è sempre consigliabile affidarsi a uno specialista, come quello di un'autofficina qualificata. La tempestività nella diagnosi e nella riparazione è fondamentale per garantire la sicurezza e la longevità del veicolo.
