L'Attuatore della Geometria Variabile: Un Componente Cruciale per le Prestazioni del Motore Multijet

Il corretto funzionamento di un motore turbo diesel moderno, in particolare nei sistemi Multijet, dipende da una complessa interazione di componenti progettati per ottimizzare l'erogazione di potenza e l'efficienza. Tra questi, l'attuatore della turbina, comunemente noto anche come attuatore della geometria variabile (VGT) o wastegate actuator, gioca un ruolo fondamentale. Questo dispositivo, spesso trascurato nella sua importanza, è il guardiano della pressione di sovralimentazione, assicurando che il turbo operi entro limiti di sicurezza ed efficacia, adattandosi costantemente alle richieste del motore.

La comprensione di cosa sia un attuatore, come funziona e quali problemi può presentare è essenziale per chiunque desideri mantenere le prestazioni del proprio veicolo o diagnosticarne eventuali cali. Spesso, i problemi legati alla sovralimentazione, come una perdita di potenza o una gestione irregolare del motore, possono essere ricondotti a un malfunzionamento di questo componente.

Cos'è l'Attuatore e Come Funziona la Sovralimentazione Turbo

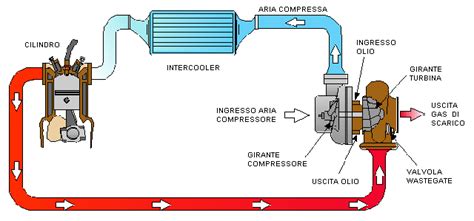

In termini semplici, un turbocompressore è costituito da due giranti integrate in un unico involucro. La girante sul lato scarico inizia a muoversi azionata dal movimento dei gas di scarico; questo movimento provoca la rotazione della girante lato aspirazione collegata alla precedente. La forma con cui questa è realizzata permette di portare aria all’interno del motore. Qui si riscontra un problema: un turbo di per sé non sa quando fermarsi. Sarebbe meglio se questo flusso d'aria non fosse dipendente dal flusso dello scarico e dall'apertura della farfalla ma se fosse controllabile in modo da avere ad ogni momento la giusta forza.

Proprio per rispondere a questa esigenza, sono stati progettati i turbo a geometria variabile (VGT). Nelle turbine con geometria variabile, le palette lato scarico possono essere regolate permettendo di variare la resistenza e quindi adattarsi al meglio alla situazione. Questo sistema di regolazione è composto da componenti meccanici e non può comandarsi da solo. A questo scopo intervengono gli attuatori. Agendo sulla staffa delle palette è possibile variare la loro incidenza.

Tipi di Attuatori Turbo: Pneumatici, Elettrici, Ibridi

Gli attuatori si possono dividere in tre categorie principali: pneumatici, elettrici ed ibridi.

• Attuatori Pneumatici: Questi attuatori, spesso definiti "polmoncini", utilizzano la depressione generata dal motore o da una pompa dedicata per muovere un'asta collegata alla geometria variabile. Una valvola elettropneumatica (elettrovalvola) controlla il flusso di depressione verso l'attuatore, permettendo alla centralina di regolare la pressione di sovralimentazione. Un esempio tipico è l'attuatore pneumatico accoppiato a una piccola valvola a regolazione elettronica, spesso utilizzato in alcune serie di motori JTD del gruppo Fiat. Questo sistema ibrido combina la robustezza meccanica dell'attuatore pneumatico con il controllo elettronico. L'attuatore pneumatico fa uso della sovrapressione nel condotto di aspirazione per regolare la posizione delle palette. La posizione finale delle palette viene però regolata dal motorino elettrico presente. Questo sistema presenta, per essere onesti, un funzionamento meno preciso e meno dinamico rispetto ad altri sistemi, pur svolgendo correttamente il suo compito. La regolazione elettronica in questo caso non è solo più compatta, permettendo l’utilizzo di un turbo altrimenti non possibile con altre configurazioni. Un altro punto importante è lo spostamento dall’enorme sforzo termico nelle vicinanze del turbo. Nei motori in cui il calore non possa essere allontanato velocemente, questa soluzione ibrida porta dei vantaggi.

• Attuatori Elettrici: Negli attuatori a comando elettronico, un motorino elettrico, spesso comandato da un circuito integrato, muove un meccanismo a vite senza fine che a sua volta aziona l'asta collegata alla geometria variabile. Questi attuatori sono sviluppati per reagire agli impulsi della centralina ECU. L'apertura o chiusura dipende quindi esclusivamente da quanto deciso dalla centralina stessa. Le decisioni della centralina dipendono dalla temperatura del motore, pressione aspirazione, eventuali input esterni (ad esempio selezione stile di guida o altro). Queste opzioni risultano essere molto interessanti per i costruttori perché permettono di modificare il funzionamento del veicolo secondo le diverse esigenze. Proprio per questo ritroviamo spesso questo tipo di attuatori nei moderni motori turbo. Gli attuatori Hella, ad esempio, possono essere di tipo REA (Rotary Electronic Actuator) o SREA (Simple Rotary Electronic Actuator). Il tipo SREA riceve un segnale ad onda quadra per girare il motorino in un senso o nell'altro per il tempo stabilito. Il tipo REA lavora con un segnale CAN, e la posizione attuale viene misurata sulla scheda elettronica (PCB) da un sensore C.I.P.O.S. (Current Position Sensor), permettendo un controllo più preciso e continuo della posizione della staffa.

• Attuatori Ibridi: Combinano elementi pneumatici ed elettronici, come nel caso descritto sopra per alcuni motori JTD.

Problemi Comuni e Diagnosi dell'Attuatore

Un attuatore difettoso può portare a una serie di problemi legati alla gestione della pressione di sovralimentazione. La cattiva efficienza del turbocompressore può determinare, con buona probabilità, una mancata potenza al motore. Molti costruttori considerano gli attuatori come componenti non sostituibili singolarmente, ma come "accessori" dei vari sottocomponenti del turbo, rendendo la riparazione o sostituzione più complessa e costosa, poiché spesso si suggerisce la sostituzione dell'intero gruppo turbina. Tuttavia, i difetti meccanici ed elettronici possono essere gestiti e corretti attraverso revisioni specializzate, poiché l'unità è composta da un motorino elettrico, una vite senza fine (spesso in plastica) ed un circuito stampato, ognuno dei quali ha punti deboli che possono essere riparati.

I problemi possono manifestarsi quando si guasta l’attuatore della geometria variabile. Su questa tipologia di turbine è possibile cambiare l’attuatore separatamente. Tuttavia, la sua installazione prevede la realizzazione di una precisa taratura che può essere effettuata tramite multimetro e manometro.

I sintomi di un attuatore difettoso includono:

• Perdita di potenza: Soprattutto in accelerazione, il motore può sembrare "fiacco" o non rispondere come dovrebbe.
• Accensione della spia avaria motore: Molte centraline rilevano anomalie nella regolazione della pressione di sovralimentazione e attivano la spia.
• Modalità di emergenza del motore: La centralina può limitare i giri del motore (ad esempio, a 3200 giri) per prevenire danni.
• Comportamento irregolare al minimo: In alcuni casi, l'attuatore o i sistemi ad esso collegati possono influenzare la stabilità del minimo.
• Sovrapressione o sottopressione: La mancata regolazione può portare a pressioni di sovralimentazione superiori o inferiori ai valori ottimali.

Per diagnosticare un problema all'attuatore, è necessario un approccio metodico. Un iter diagnostico completo può includere:

1. Verifica di anomalie a componenti correlati: Controllare EGR, sensore pressione sovralimentazione, debimetro, ecc.
2. Controllo della depressione: Utilizzare un manometro per verificare la depressione generata dalla pompa del vuoto (generalmente dovrebbe essere di circa - 0,9 bar) e la sua presenza nei tubicini di comando.
3. Verifica integrità delle tubazioni: Controllare che non vi siano fessurazioni, lesioni o ostruzioni nei tubi del circuito della depressione. A volte, anche un "serbatoio" per la depressione, se rotto o ostruito, può causare problemi, agendo come un tappo. L'attuatore stesso, sebbene sembri un componente a depressione, può avere un attacco che si rompe.
4. Test funzionalità dell'elettrovalvola VGT: Sia da un punto di vista elettrico-elettronico che meccanico. Si controllano alimentazione, resistenza, massa e la presenza/tipologia del comando.
5. Efficienza pneumatica dell'elettrovalvola: Misurare la modulazione della depressione in base al comando ricevuto, verificando che vari generalmente da 0,7 bar a 0 bar con il motore a diversi regimi di giri.
6. Test funzionalità del meccanismo della geometria variabile: Verificare che la palettatura interna della turbina si muova liberamente, senza l'attuatore. In caso di bloccaggio, si andrebbe a danneggiare nuovamente l'attuatore.
7. Verifica generale del turbocompressore: Assenza di tracce d'olio nei condotti e assenza di giochi assiali dell'alberino del complessivo compressore-turbina.

Un problema comune riscontrato in questi sistemi è legato alla depressione. Ad esempio, è stato osservato che "non c'era depressione" e che "il serbatoio era rotto e faceva da tappo (l'attacco era rotto)". In questi casi, un pompista specializzato ha potuto intervenire, sostituendo tubi e rimuovendo componenti ritenuti superflui, come un "polmoncino" che, secondo la sua esperienza, "era un po' una moda". L'operazione, che ha comportato la sostituzione di tutti i tubi con tubi rossi in silicone resistenti alle temperature, ha risolto il problema, ripristinando il corretto funzionamento della geometria variabile.

La Valvola Wastegate e la Geometria Variabile: Una Distinzione Chiave

È importante distinguere la valvola wastegate (WG) dalla geometria variabile. La WG serve a bypassare la turbina di scarico per ridurne la velocità, evitando così sovrapressioni nel compressore. Le turbine a geometria fissa spesso utilizzano una valvola wastegate esterna o integrata.

Le turbine a geometria variabile (VGT), invece, adottano palette interne che cambiano la loro incidenza per controllare continuamente la velocità del compressore e la contropressione della turbina, cosa non fattibile con turbine a geometria fissa a bypass, che sono dimensionate a "compromesso". L'attuatore comanda queste palette. In applicazioni automobilistiche, la geometria variabile è quasi sempre presente per garantire un'ampia gamma di giri motore utili e una migliore guidabilità. Le applicazioni più estreme potrebbero utilizzare valvole wastegate esterne, ma la VGT con attuatore elettronico o pneumatico è la norma per un controllo preciso.

Inoltre, la discussione sulla "pop-off" (valvola di scarico della pressione) suggerisce una protezione del sistema. La pop-off è essenziale per non mandare in "surge area" il compressore in rilascio, fenomeno che può causare danni. L'idea di proteggere il condotto da sovrapressioni eccessive, specialmente durante la decelerazione quando la turbina continua a girare, è un meccanismo di protezione. Tuttavia, la modifica di questi componenti per aumentarne la tolleranza alla pressione, quando il sistema è stato tarato per pressioni specifiche, è un'operazione da valutare con estrema cautela, poiché i progettisti spesso operano con tolleranze minime per ottimizzare peso e costi.

L'Elettrovalvola Modulatrice EGR e il Sistema di Depressione

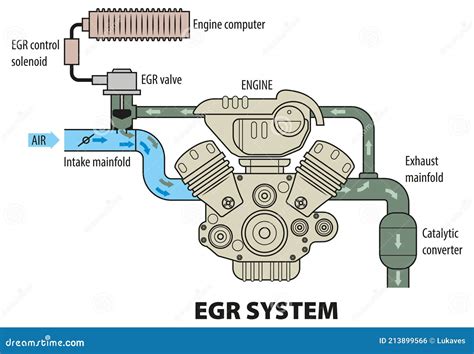

Un componente spesso collegato ai sistemi di depressione e che può generare confusione è l'elettrovalvola modulatrice EGR (Exhaust Gas Recirculation). Nei motori Multijet, questa valvola è collegata alla valvola EGR e gestisce il ricircolo dei gas di scarico. Nei tubicini che la collegano ad altri componenti, come il depressore del servofreno, circola solo aria, non liquidi.

Questa elettrovalvola è comandata elettronicamente dalla centralina motore e lavora, in linea di massima, appena messo in moto e fino a circa 2500 giri, modulando la quantità di gas di scarico da reimmettere in aspirazione. A lungo andare, lo sporco dei gas di scarico può influire sul suo corretto funzionamento, causando talvolta un minimo "singhiozzante" o un componente che "frigge" per qualche minuto dopo lo spegnimento del motore. Il consiglio di far girare il motore ad alti regimi è volto a portare i gas di scarico a temperature elevate per cercare di pulire la valvola stessa. A volte, la valvola è dotata di un filtro in ingresso per l'aria.

Il sistema di depressione, di cui l'elettrovalvola modulatrice EGR fa parte, è cruciale per vari sistemi del veicolo, inclusi il servofreno e la regolazione del turbocompressore tramite attuatori pneumatici. Una perdita in uno qualsiasi dei componenti del sistema di depressione può compromettere la tenuta dell'intero sistema, influenzando negativamente il funzionamento di questi sottocomponenti.

Riparazione e Revisione degli Attuatori

Nonostante i costruttori tendano a far intendere il contrario, la riparazione o revisione degli attuatori turbo è spesso possibile e più redditizia rispetto alla sostituzione completa di un turbo. Le officine specializzate dispongono di attrezzature per la revisione dei componenti meccanici ed elettronici. I difetti meccanici vengono gestiti sostituendo i componenti usurati o rovinati, mentre le problematiche elettroniche vengono risolte tramite saldature di precisione, spesso con tecnologia a ultrasuoni per garantire connessioni ottimali e senza surriscaldamenti.

Dopo la revisione, viene effettuato un test di verifica finale tramite sistemi computerizzati che simulano gli input della centralina. Questo permette di verificare non solo il corretto movimento dell'attuatore, ma anche la sua risposta elettronica agli impulsi, misurando coppie e rotazioni.

La revisione di un attuatore Hella, ad esempio, prevede un controllo del motorino elettrico, della vite senza fine e del circuito integrato. La riparazione di questi componenti, sebbene possa apparire complessa, è alla portata di specialisti qualificati, garantendo un recupero della funzionalità originale e prolungando la vita del turbocompressore.

Considerazioni Finali e l'Importanza della Manutenzione

La comprensione approfondita dei componenti come gli attuatori turbo, le valvole wastegate e i sistemi di depressione è fondamentale per la diagnosi e la risoluzione di problemi legati alle prestazioni del motore. La manutenzione preventiva, il controllo regolare dei tubi e dei collegamenti del sistema di depressione, e l'affidarsi a specialisti competenti in caso di anomalie, possono prevenire danni maggiori e costose sostituzioni di interi componenti. L'esperienza sul campo dimostra che anche componenti apparentemente complessi o non previsti per la sostituzione singola, come il "polmoncino" in alcuni sistemi, possono essere gestiti e ottimizzati da professionisti, portando a risultati soddisfacenti e a un ripristino completo delle prestazioni del veicolo.
