Attuatori Pneumatici ATEX: Guida Completa per Zone a Rischio di Esplosione

Gli attuatori pneumatici ATEX rappresentano una soluzione tecnologica fondamentale per garantire la sicurezza e l'efficienza operativa in ambienti industriali dove la presenza di atmosfere potenzialmente esplosive è una costante. Questi dispositivi, progettati secondo rigorose normative internazionali, sono essenziali per la movimentazione e il controllo di valvole e altri meccanismi in settori quali l'industria chimica, petrolchimica, farmaceutica, alimentare e mineraria. La loro capacità di operare in condizioni estreme, senza generare scintille o surriscaldamenti che potrebbero innescare un'esplosione, li rende indispensabili per la protezione del personale e degli impianti.

Principi di Funzionamento e Sicurezza degli Attuatori ATEX

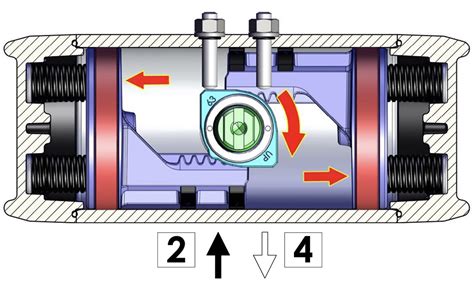

Il principio di funzionamento di un attuatore pneumatico si basa sull'utilizzo di aria compressa per generare un movimento rotatorio o lineare. Nel caso degli attuatori ATEX, questo principio viene integrato con specifiche caratteristiche di sicurezza per prevenire ogni possibile fonte di innesco. La progettazione e la costruzione di questi dispositivi seguono le direttive ATEX (ATmosphères EXplosibles), un insieme di norme europee che stabiliscono i requisiti di sicurezza per le apparecchiature destinate all'uso in atmosfere potenzialmente esplosive.

La sicurezza intrinseca è il pilastro su cui si fonda la tecnologia ATEX. Ciò significa che gli attuatori sono progettati per minimizzare il rischio di esplosione anche in presenza di gas, vapori, nebbie o polveri infiammabili. Questo si ottiene attraverso diverse strategie costruttive:

• Materiali Idonei: L'utilizzo di materiali non ferrosi o trattati per evitare la formazione di scintille dovute all'attrito o all'impatto è cruciale. L'acciaio inossidabile, ad esempio, è spesso impiegato per la sua resistenza alla corrosione e per le sue proprietà meccaniche che riducono il rischio di scintille.
• Controllo delle Temperature: Gli attuatori sono progettati per operare al di sotto delle temperature di autoaccensione dei materiali esplosivi presenti nell'ambiente. Questo può includere l'uso di alette di raffreddamento o la limitazione della potenza operativa.
• Sigillatura e Protezione: L'involucro dell'attuatore deve garantire un elevato grado di protezione contro l'ingresso di polveri e liquidi (classificazione IP) e deve essere in grado di contenere un'eventuale esplosione interna, impedendo la sua propagazione all'esterno (design antideflagrante o "flameproof").
• Componenti Certificati: Tutti i componenti utilizzati, comprese le elettrovalvole, i finecorsa e i cablaggi, devono essere certificati ATEX per garantire la loro compatibilità e sicurezza nell'ambiente operativo specificato.

Caratteristiche Tecniche Chiave degli Attuatori Pneumatici ATEX

La selezione di un attuatore pneumatico ATEX richiede un'attenta valutazione delle specifiche tecniche in relazione alle esigenze applicative e alle condizioni ambientali. Le caratteristiche fornite nel materiale di origine offrono un quadro dettagliato delle potenzialità di questi dispositivi:

• Tempo di Commutazione: Un tempo di commutazione rapido, inferiore a 3 secondi per una rotazione di 90°, è fondamentale per applicazioni che richiedono un controllo dinamico e preciso della valvola. Questa velocità è essenziale in processi dove la rapidità di risposta può influenzare la sicurezza o l'efficienza del sistema.
• Zone di Impiego ATEX: L'ammissibilità per l'impiego nelle zone 0/20 (interne) e 22 (esterne) indica la versatilità di questi attuatori.

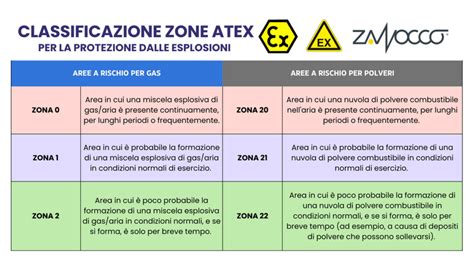

  • Zona 0/20: Queste zone sono definite come aree in cui un'atmosfera esplosiva, sotto forma di miscela di aria e sostanze infiammabili sotto forma di gas, vapore o nebbia, è presente in modo continuo, per lunghi periodi o frequentemente. L'impiego in queste zone richiede il massimo livello di protezione.
  • Zona 22: Questa zona è definita come un'area in cui un'atmosfera esplosiva, sotto forma di nube di polvere combustibile, è improbabile che si formi e, qualora si formi, sussista solo per breve tempo.
  • La capacità di operare in entrambe le tipologie di zone evidenzia la robustezza e l'affidabilità del design ATEX.

• Comando e Controllo: Il comando tramite elettrovalvola a 5/2 vie è uno standard industriale per il controllo bidirezionale degli attuatori pneumatici. La presenza di 2 finecorsa induttivi a 24 V DC fornisce un feedback preciso sulla posizione dell'attuatore, essenziale per i sistemi di automazione e sicurezza. I finecorsa induttivi sono preferiti in ambienti ATEX perché non generano scintille e sono robusti.
• Configurazione Elettrica: L'assenza di morsettiere predefinite ("Senza morsettiere") suggerisce una configurazione flessibile, che può essere adattata alle specifiche esigenze dell'impianto o del quadro elettrico, consentendo un cablaggio diretto o l'integrazione con sistemi di connessione specifici per aree pericolose.
• Sicurezza in Assenza di Corrente: La valvola di blocco "chiusa in assenza di corrente" è una caratteristica di sicurezza fondamentale. Significa che, in caso di interruzione dell'alimentazione elettrica o pneumatica, l'attuatore si posiziona in una condizione di sicurezza predefinita (solitamente chiusa), prevenendo situazioni di pericolo.
• Messa a Terra: La versione con morsetti di messa a terra è cruciale per garantire la dissipazione delle cariche elettrostatiche, un altro potenziale fattore di innesco in atmosfere esplosive. Una corretta messa a terra previene l'accumulo di potenziale elettrico sull'involucro dell'attuatore.

Varietà di Dimensioni e Materiali

La gamma di diametri disponibili per questi attuatori pneumatici ATEX è notevolmente estesa, coprendo un ampio spettro di applicazioni, dalle più piccole alle più imponenti:

• Diametri Disponibili: 60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400 mm. Questa vasta scelta consente di selezionare l'attuatore con la coppia e la corsa adeguate per gestire valvole di diverse dimensioni e tipologie.
• Materiali di Costruzione: La disponibilità di versioni verniciate a polvere e in acciaio inossidabile offre flessibilità in base all'ambiente operativo.
  • Verniciato a Polvere: Questa finitura offre una buona resistenza alla corrosione e agli agenti chimici, rendendola adatta a molti ambienti industriali.
  • Acciaio Inossidabile: Ideale per ambienti altamente corrosivi, per l'industria alimentare (dove è richiesta igienicità) o per applicazioni offshore. L'acciaio inossidabile garantisce anche una maggiore durata e resistenza meccanica.
• Spessore e Personalizzazioni: Lo spessore di 1.5 mm indica uno standard costruttivo robusto. La possibilità di richiedere morsettiere, scatole per finecorsa e diametri maggiori "su richiesta" sottolinea la capacità dei produttori di offrire soluzioni personalizzate per soddisfare esigenze progettuali specifiche e complesse, anche per le installazioni più critiche.

Applicazioni Tipiche e Considerazioni sulla Scelta

Gli attuatori pneumatici ATEX trovano impiego in innumerevoli processi industriali dove la sicurezza è prioritaria. Alcuni esempi includono:

• Industria Chimica e Petrolchimica: Controllo di valvole in reattori, serbatoi di stoccaggio, linee di trasferimento fluidi infiammabili o tossici.
• Industria Farmaceutica: Gestione di valvole in processi di produzione che coinvolgono solventi o polveri potenzialmente esplosive, garantendo al contempo l'assenza di contaminazione.
• Industria Alimentare: Movimentazione di valvole in impianti di produzione di alcolici, oli commestibili, o dove vengono utilizzate farine o zuccheri in polvere, che possono formare atmosfere esplosive.
• Industria Mineraria: Operazioni in gallerie o aree di estrazione dove la presenza di gas metano o polveri di carbone richiede attrezzature intrinsecamente sicure.
• Sistemi di Ventilazione e Aspirazione: Controllo di serrande e valvole in sistemi di gestione dell'aria in ambienti a rischio.

La scelta dell'attuatore pneumatico ATEX corretto deve basarsi su una valutazione approfondita di diversi fattori:

1. Classificazione della Zona ATEX: Identificare con precisione la zona (0, 1, 2, 20, 21, 22) e il gruppo di esplosione (IIA, IIB, IIC per gas; IIIA, IIIB, IIIC per polveri) in cui l'attuatore verrà installato.
2. Tipo di Fluido o Polvere: Conoscere le proprietà del materiale infiammabile (gas, vapore, nebbia, polvere) e la sua temperatura di autoaccensione.
3. Requisiti di Coppia e Corsa: Determinare la coppia necessaria per azionare la valvola e la corsa angolare o lineare richiesta.
4. Condizioni Ambientali: Considerare la temperatura ambiente, l'umidità, la presenza di agenti corrosivi e altri fattori che potrebbero influenzare la scelta dei materiali.
5. Alimentazione e Controllo: Definire il tipo di alimentazione pneumatica e i requisiti di controllo elettrico (tensione, segnali).
6. Requisiti di Sicurezza Funzionale: Valutare se l'applicazione richiede specifiche funzioni di sicurezza, come il posizionamento fail-safe (chiuso o aperto).

La conformità alle normative ATEX non è un'opzione, ma un obbligo legale per garantire la sicurezza in ambienti a rischio. Gli attuatori pneumatici certificati ATEX offrono una combinazione essenziale di prestazioni, affidabilità e, soprattutto, sicurezza, permettendo alle industrie di operare in modo efficiente e responsabile anche nelle condizioni più sfidanti. La continua evoluzione tecnologica in questo settore mira a migliorare ulteriormente l'efficienza energetica, la durata e l'integrazione con i sistemi di automazione avanzati, mantenendo sempre al centro la sicurezza dell'ambiente di lavoro.

Aspetti Avanzati e Implicazioni Future

L'evoluzione della tecnologia ATEX non si ferma alla semplice conformità normativa. Le ricerche attuali e future si concentrano su diversi aspetti per migliorare ulteriormente la sicurezza e l'efficienza degli attuatori pneumatici in zone pericolose:

• Efficienza Energetica: Sviluppo di attuatori e valvole di controllo che richiedono meno aria compressa per operare, riducendo i costi energetici e l'impatto ambientale. Questo può includere l'ottimizzazione del design interno e l'uso di materiali più leggeri.
• Diagnostica Integrata: Implementazione di sensori avanzati e sistemi di autodiagnostica all'interno degli attuatori ATEX. Questi sistemi possono monitorare continuamente le prestazioni, rilevare anomalie (come perdite d'aria, usura dei componenti, variazioni di pressione) e inviare allarmi predittivi, consentendo interventi di manutenzione prima che si verifichi un guasto critico.

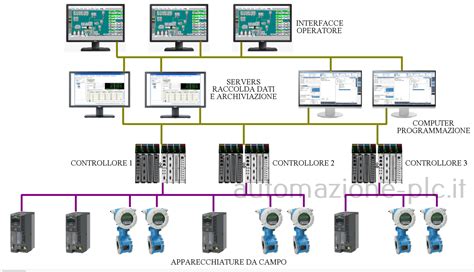

• Comunicazione Digitale: Integrazione di protocolli di comunicazione digitale (come IO-Link o bus di campo specifici per aree pericolose) per consentire una gestione remota più sofisticata degli attuatori. Ciò facilita la configurazione, il monitoraggio e la diagnostica, riducendo la necessità di interventi manuali in zone pericolose.
• Materiali Innovativi: Ricerca e sviluppo di nuovi materiali compositi o leghe metalliche che offrano una combinazione superiore di resistenza meccanica, resistenza alla corrosione, leggerezza e proprietà antistatiche, migliorando ulteriormente la sicurezza e le prestazioni.
• Integrazione con Sistemi di Sicurezza: Progettazione di attuatori che si integrino più profondamente con i sistemi di sicurezza funzionale (SIL - Safety Integrity Level), garantendo risposte prevedibili e affidabili in scenari di emergenza.

Le implicazioni di questi sviluppi sono significative. Un'automazione più intelligente e sicura in ambienti ATEX può portare a una riduzione drastica degli incidenti, a una maggiore produttività grazie a minori tempi di fermo macchina e a una gestione più efficiente delle risorse. La capacità di monitorare e controllare i processi da remoto in modo sicuro apre nuove possibilità per l'ottimizzazione operativa e la manutenzione predittiva, trasformando il modo in cui le industrie gestiscono le loro operazioni in ambienti potenzialmente esplosivi.

Considerazioni sulla Manutenzione e l'Installazione

Anche con i dispositivi più avanzati, una corretta installazione e una manutenzione regolare sono fondamentali per garantire la sicurezza e la longevità degli attuatori pneumatici ATEX.

• Installazione:

  • Seguire scrupolosamente le istruzioni del produttore e le normative ATEX pertinenti.
  • Garantire una corretta messa a terra dell'attuatore e di tutti i componenti collegati.
  • Utilizzare tubazioni e raccordi appropriati, verificando la compatibilità con l'ambiente ATEX.
  • Assicurare che tutti i cablaggi elettrici siano eseguiti secondo le specifiche per aree pericolose e che i connettori siano adeguatamente sigillati.
  • Verificare che la pressione dell'aria di alimentazione sia entro i limiti specificati dal produttore e che l'aria sia filtrata e priva di umidità o contaminanti.

• Manutenzione:

  • Programmare ispezioni visive regolari per verificare la presenza di danni fisici, corrosione o perdite.
  • Controllare periodicamente il corretto funzionamento dei finecorsa e delle valvole di blocco.
  • Effettuare test di funzionamento per confermare che l'attuatore risponda correttamente ai comandi e che i tempi di commutazione rientrino nelle specifiche.
  • Sostituire i componenti usurati o danneggiati solo con ricambi originali o certificati ATEX.
  • Mantenere aggiornata la documentazione relativa alla manutenzione e alle ispezioni.

La manutenzione preventiva è particolarmente importante in ambienti ATEX, poiché un guasto non rilevato può avere conseguenze catastrofiche. La formazione del personale addetto all'installazione e alla manutenzione è quindi un investimento cruciale per qualsiasi azienda che operi in questi settori.
