Audio in Fibra Ottica: Una Guida Completa alla Trasmissione Digitale del Suono

I cavi audio in fibra ottica, comunemente noti come cavi audio ottici, rappresentano una soluzione avanzata per la trasmissione di segnali audio digitali, preferita da audiofili e appassionati di tecnologia per la loro capacità di offrire un suono cristallino e privo di interferenze. A differenza dei cavi tradizionali in rame, che trasferiscono informazioni tramite impulsi elettrici e sono suscettibili a disturbi elettromagnetici, i cavi in fibra ottica utilizzano la luce per la trasmissione, garantendo una purezza del segnale notevolmente superiore.

Questa guida dettagliata esplorerà i misteri dei cavi audio ottici, informandovi sui loro vantaggi, utilizzi e le caratteristiche chiave da considerare nella scelta del cavo giusto per le vostre esigenze, sia per l'intrattenimento domestico che per applicazioni professionali.

Il Cuore della Tecnologia: Come Funziona la Fibra Ottica nell'Audio

I cavi in fibra ottica sono sottili fili di vetro o plastica ad alta purezza, progettati per trasmettere dati e segnali audio tramite la luce. Questo principio di trasmissione differisce radicalmente dai cavi in rame metallico, consentendo trasmissioni veloci e l'eliminazione delle interferenze elettromagnetiche.

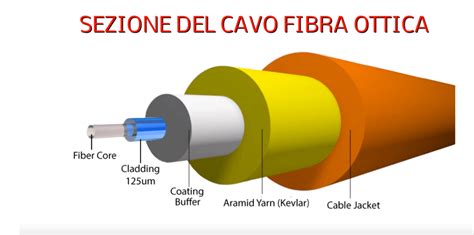

Un cavo in fibra ottica è costituito da tre componenti fondamentali:

• Il nucleo (core): Composto da vetro o plastica ad alta purezza, è il percorso attraverso cui viaggiano i segnali luminosi.
• Il rivestimento (cladding): Questo strato, che circonda il nucleo, ha un indice di rifrazione inferiore a quello del nucleo. Questa differenza consente ai segnali luminosi di rimbalzare all'interno del nucleo attraverso il fenomeno della riflessione interna totale, garantendo un trasferimento ininterrotto.
• Il rivestimento protettivo (buffer coating): Un involucro esterno che protegge le fragili fibre interne da danni fisici e fattori ambientali.

Le fibre ottiche monomodali e multimodali si distinguono principalmente per lo spessore del nucleo. Le fibre monomodali, con un diametro standard di circa 8-10 µm, sono ideali per applicazioni a lunga distanza e ad alta capacità, come le telecomunicazioni e la dorsale di Internet, potendo trasmettere dati su distanze superiori a 60 km senza richiedere amplificazione. Le fibre multimodali, d'altra parte, sono più convenienti per distanze relativamente più brevi, come all'interno di edifici o data center, soddisfacendo così una varietà di requisiti industriali.

I moderni sviluppi nel campo della fibra ottica includono il Wavelength-Division Multiplexing (WDM), una tecnica che permette di inviare simultaneamente più canali dati su un'unica fibra, aumentando significativamente la capacità di banda.

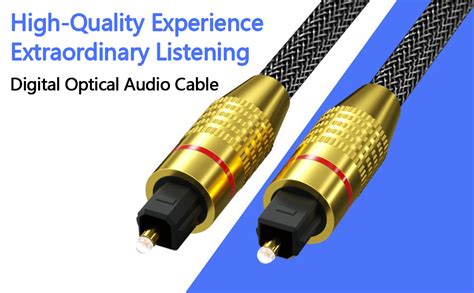

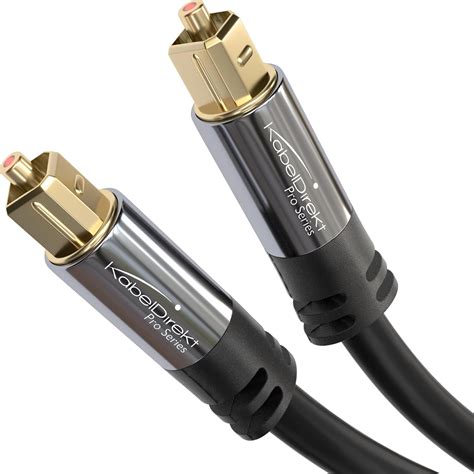

TOSLINK: Lo Standard di Connessione Ottica per l'Audio Domestico

TOSLINK è uno standard di connessione in fibra ottica ampiamente utilizzato in ambito audio. Il nome è l'abbreviazione di TOShiba-LINK, essendo un marchio registrato di Toshiba Corporation, che lo progettò originariamente per collegare lettori CD e ricevitori di propria produzione.

Il TOSLINK utilizza un conduttore in fibra ottica di plastica (polimetilmetacrilato o policarbonato) da 1 mm. La comunicazione dei dati avviene in formato seriale, ovvero punto a punto, consentendo la connessione di un solo dispositivo all'estremità del cavo. Sebbene il TOSLINK sia progettato per essere affidabile e semplice, la sua portata effettiva è limitata a circa 5-10 metri per una qualità del segnale ottimale, a causa dell'elevata attenuazione della luce nei cavi ottici in plastica.

I cavi TOSLINK supportano formati audio come Dolby Digital, DTS e PCM, offrendo un suono cristallino e preciso. Sono ideali per la trasmissione da TV, lettori Blu-ray e dispositivi di streaming verso altoparlanti o ricevitori AV. Una versione più compatta, il Mini TOSLINK, basato sul connettore mini-jack da 3,5 mm, è sempre più utilizzata in dispositivi RTV e mobili per la sua dimensione ridotta.

Vantaggi Incomparabili della Fibra Ottica nell'Audio

L'adozione della fibra ottica per la trasmissione audio offre una serie di vantaggi significativi rispetto alle soluzioni basate su rame:

• Qualità del Suono Superiore e Immunità alle Interferenze: I cavi in fibra ottica trasmettono i segnali audio digitali come impulsi di luce, eliminando completamente il rumore causato dalle interferenze elettromagnetiche (EMI) o di radiofrequenza (RFI), tipicamente associate ai cavi in rame. Questo si traduce in un fondale di ascolto più silenzioso, privo di ronzii e fruscii, e in un'esperienza audio più precisa e pura. L'isolamento galvanico totale, ovvero l'assenza di un collegamento elettrico diretto tra i dispositivi, impedisce la trasmissione di disturbi e loop di massa.
• Velocità di Trasmissione e Latenza Ridotta: La trasmissione dei dati tramite luce consente velocità eccezionali, teoricamente fino a centinaia di terabit al secondo. Per l'audio, ciò significa la capacità di supportare formati ad alta risoluzione, anche multicanale (come Dolby Digital o DTS fino a 5.1 canali), senza degradazione del segnale. La ricerca suggerisce che la latenza del segnale si riduce quasi della metà quando viene trasmessa tramite fibra ottica rispetto ai cavi standard, garantendo una sincronia audio impeccabile in qualsiasi circostanza.
• Elevata Capacità di Banda: A differenza dei cavi in rame, i cavi in fibra ottica possono trasportare carichi di dati infinitamente più elevati, grazie a tecniche come il Wavelength-Division Multiplexing (WDM). Questo è cruciale per supportare formati audio ad alta definizione che richiedono una larghezza di banda considerevole.
• Sicurezza Aumentata: La tecnologia in fibra ottica offre una maggiore sicurezza per i dati trasmessi. Elimina l'intercettazione o l'intercettazione del segnale, rendendola adatta per la comunicazione sicura di messaggi sensibili in settori come la difesa o la finanza.
• Durevolezza e Resistenza Ambientale: I cavi in fibra ottica sono estremamente resistenti all'usura e meno soggetti a danni rispetto ai cavi in rame o HDMI. Sono ideali per l'impiego in ambienti difficili, inclusi quelli ad alta quota, con temperature estreme e in presenza di forti disturbi elettromagnetici, garantendo una connessione stabile e affidabile.

Cavi Audio Ottici vs. HDMI: Quale Scegliere?

Il confronto tra cavi audio ottici digitali (come TOSLINK) e cavi HDMI è fondamentale per determinare la scelta migliore per il proprio sistema audio-video. Entrambe le soluzioni offrono una trasmissione digitale, ma con caratteristiche e capacità diverse.

L'HDMI (High-Definition Multimedia Interface) è uno standard più moderno e versatile. È in grado di trasportare sia segnali audio che video, rendendolo ideale per sistemi home theater completi e dispositivi moderni. Supporta formati audio lossless come Dolby TrueHD e DTS-HD Master Audio, oltre a formati avanzati come Dolby Atmos e risoluzioni video fino a 4K. L'HDMI è la scelta preferita per un home theater HD completo o per un sistema di gioco che richiede la trasmissione di audio e video attraverso un singolo cavo.

Il TOSLINK, d'altra parte, è specializzato nella trasmissione del solo audio. Offre una qualità audio eccezionale per l'audio stereo standard e surround (fino a 5.1 canali), ma non ha la larghezza di banda necessaria per i formati non compressi ad alta risoluzione supportati dall'HDMI. Tuttavia, il TOSLINK trova applicazioni specifiche in cui le interferenze elettriche rappresentano un problema critico, poiché il suo design in fibra ottica mantiene il segnale intrinsecamente privo di tali disturbi. È un'opzione efficiente ed economica per configurazioni più semplici, soprattutto quelle incentrate esclusivamente sull'audio o che utilizzano componenti più datati.

Quando si sceglie tra TOSLINK e HDMI, è consigliabile valutare le esigenze dei dispositivi e della configurazione. Se si desidera un sistema audiovisivo avanzato con la comodità di un solo cavo per audio e video, l'HDMI è la scelta ottimale. Per configurazioni audio-centriche o con componenti più vecchi, il TOSLINK rimane una soluzione efficace.

Collegamento di Dispositivi con Cavi in Fibra Ottica

Il collegamento di dispositivi audio tramite cavi in fibra ottica è un processo semplice, ma richiede attenzione per garantire l'integrità del cavo. Le soundbar, ad esempio, possono essere collegate alle sorgenti audio tramite cavi in fibra ottica, come TOSLINK, per trasmettere segnali audio digitali con interferenze minime e garantire un suono pulito e immersivo.

Passaggi per il collegamento:

1. Prendere un'estremità del cavo in fibra ottica e collegarla alla porta di uscita ottica (solitamente contrassegnata come "OPTICAL OUT") della sorgente audio (ad esempio, un televisore, un lettore Blu-ray o una console di gioco).
2. Collegare l'altra estremità del cavo in fibra ottica alla porta di ingresso ottico (solitamente contrassegnata come "OPTICAL IN") della soundbar o del ricevitore AV.
3. Accedere al menu delle impostazioni audio del televisore o della sorgente audio e selezionare "Ottico" o "Uscita digitale" come opzione di uscita audio.
4. Assicurarsi che entrambi i dispositivi siano accesi, con il cavo collegato correttamente e le impostazioni di ingresso/uscita corrette selezionate.
5. In genere, i dispositivi più recenti non richiedono componenti aggiuntivi.

Punti importanti da considerare durante l'installazione:

• Rimozione dei cappucci protettivi: Prima di procedere al collegamento, è necessario rimuovere le guaine protettive installate su ogni spina per proteggere i connettori dall'eventuale contaminazione.
• Evitare deformazioni: Il nucleo del cavo, spesso realizzato in vetro o plastica, non è resistente alle deformazioni come i cavi coassiali. Durante l'installazione, non è possibile in nessun caso piegare o schiacciare il cavo in modo eccessivo, poiché ciò può causare la rottura del nucleo e rendere il cavo inutilizzabile. Il costo di riparazione di un cavo in fibra ottica danneggiato può essere elevato, quindi è fondamentale maneggiarlo con delicatezza.
• Pulizia delle porte: Polvere o detriti nelle porte ottiche possono interferire con la qualità del segnale. Una pulizia regolare può prevenire problemi.
• Verifica del cavo: Un cavo difettoso o piegato può causare interruzioni.
• Riavvio dei dispositivi: Spegnere e riaccendere la soundbar e il dispositivo collegato può risolvere la maggior parte dei problemi di connessione.

Scelta del Cavo Audio Ottico: Fattori Determinanti

La scelta del cavo audio ottico giusto si basa su pochi ma fondamentali parametri operativi, che influenzano direttamente la qualità e l'affidabilità della trasmissione del segnale:

• Lunghezza: La Toshiba, creatrice dello standard TOSLINK, ha indicato nella specifica ufficiale che la lunghezza del cavo non dovrebbe superare i 10 metri per garantire prestazioni ottimali. Per cavi in fibra ottica di plastica, la portata effettiva è limitata a circa 5 metri a causa dell'elevata attenuazione della luce. Per distanze superiori, la qualità del segnale potrebbe diminuire.
• Tipo di Connettore: I connettori TOSLINK maschio-maschio sono lo standard de facto per l'audio digitale ottico, garantendo compatibilità universale con TV, decoder, amplificatori e schede audio. Esiste anche il Mini TOSLINK, con una spina basata sul popolare connettore mini-jack da 3,5 mm, utilizzato principalmente in dispositivi mobili e RTV moderni. È fondamentale scegliere il connettore corretto in base alle porte disponibili sui propri dispositivi. Non utilizzare adattatori non ottici, poiché il segnale non è elettrico e non può essere convertito senza un transceiver attivo.
• Materiale del Nucleo: Il prezzo e le prestazioni di un cavo ottico dipendono dal materiale utilizzato nella fibra. Le fibre ottiche in vetro offrono le migliori proprietà, consentendo una trasmissione dei dati ad alta velocità e su lunghe distanze con frequenze più elevate. Le fibre in plastica sono più economiche e in teoria di qualità inferiore, ma possono essere perfettamente sufficienti per alcune applicazioni, specialmente dove le limitazioni del dispositivo di ricezione impediscono il raggiungimento di elevate frequenze di trasmissione.
• Robustezza Meccanica: La fibra interna è protetta da una guaina flessibile e da connettori placcati per evitare danni da piegatura o sollecitazione meccanica. Questo è fondamentale per installazioni fisse o mobili. Connettori placcati in oro, grazie alla loro conduttività superiore e resistenza alla corrosione, possono ridurre l'erosione del segnale e migliorare la chiarezza dell'audio, soprattutto in ambienti con umidità o sbalzi di temperatura atmosferica.
• Tipo di Fibra (Monomodale o Multimodale): Sebbene le fibre multimodali siano più comuni per le brevi distanze tipiche delle applicazioni audio domestiche, è utile conoscere la distinzione. I cavi con profilo d'indice a gradino sono caratterizzati da una variazione a gradino dell'indice di rifrazione tra il nucleo del cavo e il suo mantello.
• Elettronica Attiva: Alcuni cavi possono essere contrassegnati come direzionali, specialmente i modelli con elettronica attiva, che possono offrire funzionalità aggiuntive per ottimizzare il segnale.

Marchi affermati come Sony, Yamaha e AudioQuest sono sinonimo di prestazioni costanti nel settore audio. Per cavi di qualità, QED offre modelli come il QED Connect Optical con fibra PMMA per basso jitter, e il QED Performance Graphite Optical per applicazioni hi-fi e home theatre che richiedono alte prestazioni.

Ottimizzazione dell'Esperienza Audio con la Fibra Ottica

La qualità audio non dipende esclusivamente dal cavo, ma anche da un insieme di buone pratiche e configurazioni del sistema. Per ottenere la migliore nitidezza del suono con i cavi in fibra ottica:

• Posizionamento degli Altoparlanti: Posizionare gli altoparlanti all'altezza delle orecchie e considerare l'acustica della stanza. Tappeti, tende e mobili contribuiscono a ridurre la riflessione, creando un ambiente nitido e più immersivo.
• Calibrazione Audio: Utilizzare gli strumenti di calibrazione o le impostazioni integrate nel proprio dispositivo audio per orientare i livelli in base allo spazio di ascolto.
• Formati Audio: Scegliere formati audio che garantiscano la migliore qualità possibile. I cavi TOSLINK supportano Dolby Digital e DTS, offrendo un'esperienza surround coinvolgente.
• Livello del Volume: Evitare di riprodurre l'audio a un volume troppo alto, poiché ciò può causare distorsioni e danneggiare le apparecchiature.
• Manutenzione: Assicurarsi che i connettori siano completamente inseriti e privi di polvere per evitare interruzioni del segnale. Una pulizia regolare dell'apparecchiatura previene l'accumulo di polvere che potrebbe comprometterne le prestazioni.

Il Futuro dell'Audio Ottico

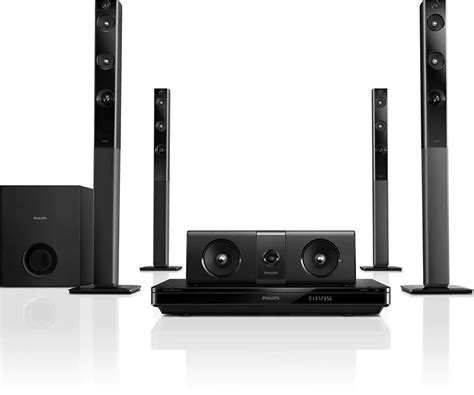

L'audio trascendente in fibra ottica rappresenta un progresso significativo nella tecnologia audio, offrendo una trasmissione audio pressoché perfetta con una perdita di segnale trascurabile. È ideale per sistemi home theater, ambienti di gioco e per gli appassionati di audio più esigenti.

Il futuro della tecnologia audio ottica è promettente. Nuovi materiali e tecniche di trasmissione avanzate potrebbero migliorare ulteriormente la larghezza di banda e la fedeltà audio. La miniaturizzazione e l'integrazione con le tecnologie wireless potrebbero offrire maggiore versatilità e accessibilità all'audio ottico, aprendo la strada a nuove applicazioni e migliorando l'esperienza di ascolto in modi ancora inesplorati.
