Il mondo dell'audio è un intricato universo di segnali, trasmissioni e connessioni, dove anche il più piccolo componente gioca un ruolo cruciale nella resa sonora finale. Al centro di molte di queste connessioni si trova un connettore che, pur nella sua apparente semplicità, è fondamentale per il funzionamento di innumerevoli dispositivi: il connettore jack. Conosciuto anche come spinotto jack o semplicemente jack, questo connettore elettrico è progettato per trasportare segnali, prevalentemente audio in forma analogica, a bassissima tensione. La sua ubiquità, dai dispositivi consumer ai setup professionali, ne fa un elemento indispensabile nella comprensione dell'audio moderno.
La Struttura Fondamentale del Connettore Jack
Il connettore jack maschio presenta una forma cilindrica distintiva e può variare nella sua configurazione interna, disponendo da due a cinque contatti. La nomenclatura utilizzata per descrivere la quantità e la posizione di questi contatti è standardizzata e si avvale degli acronimi: TS, TRS, TRRS e TRRRS. Queste sigle indicano rispettivamente 2, 3, 4 e 5 contatti. Le lettere derivano dalle iniziali di termini inglesi che descrivono le parti fisiche del connettore:
- Tip (T): Corrisponde alla punta del connettore.
- Ring (R): Si riferisce alle parti centrali, che possono essere una o più.
- Sleeve (S): Indica la base del connettore, spesso utilizzata come massa o conduttore di terra.
Nella sua configurazione originale e ancora ampiamente utilizzata, il diametro esterno del connettore maschio che funge da conduttore è di 1/4 di pollice, equivalente a circa 6,35 millimetri. Per stabilire la connessione, il connettore maschio viene inserito nella corrispondente presa jack femmina. Quest'ultima dispone di un foro dal diametro leggermente superiore a quello del maschio e ospita al suo interno i vari contatti che si accoppiano con quelli dello spinotto.
Le prese jack femmina sono prevalentemente montate all'interno dei dispositivi elettronici da collegare. Tuttavia, non è raro trovarle anche come "prese volanti" in prolunghe, adattatori e connettori maschio/femmina, in una vasta gamma di combinazioni e versioni per adattarsi a specifiche esigenze di cablaggio.
A seconda dell'applicazione specifica, le diverse parti del connettore jack assumono funzioni distinte, permettendo la trasmissione di segnali audio mono, stereo, o addirittura segnali aggiuntivi come quello del microfono. Ad esempio, in un connettore TRS (Tip, Ring, Sleeve), la punta (Tip) può trasportare il segnale audio del canale sinistro, l'anello (Ring) quello del canale destro, e la sleeve (Sleeve) funge da massa comune. Nei connettori più complessi come i TRRS (Tip, Ring, Ring, Sleeve), la presenza di un secondo anello apre la porta a funzionalità aggiuntive, come la trasmissione del segnale microfonico.
Tipologie di Connettori Jack e Loro Funzioni
La versatilità del connettore jack si manifesta nella sua capacità di adattarsi a diverse esigenze di trasmissione del segnale, dando origine a varianti che differiscono per numero di contatti e, di conseguenza, per funzionalità.
Jack TS (Tip-Sleeve)
Il connettore Jack TS è il più semplice, caratterizzato da due soli contatti: la punta (Tip) e la sleeve (Sleeve). Tipicamente, la punta trasporta il segnale audio mono, mentre la sleeve funge da massa. Questo tipo di connettore è comunemente impiegato per collegamenti monofonici, come quello tra una chitarra elettrica e un amplificatore, o tra strumenti musicali e pedali effetto. La sua semplicità lo rende robusto e affidabile per applicazioni che non richiedono la trasmissione di segnali stereo.
Jack TRS (Tip-Ring-Sleeve)
Il connettore TRS, con i suoi tre contatti (Tip, Ring, Sleeve), è progettato per gestire segnali stereo o segnali bilanciati. Nella configurazione stereo, la punta trasporta il segnale del canale sinistro, l'anello quello del canale destro, e la sleeve funge da massa. Questa è la configurazione standard per le cuffie stereo consumer e per molti collegamenti audio professionali che richiedono la trasmissione di segnali stereo.
In ambito professionale, il connettore TRS viene anche utilizzato per realizzare collegamenti bilanciati. In questo caso, la punta trasporta il segnale "positivo", l'anello il segnale "negativo" (inversione di fase), e la sleeve la massa. Il vantaggio di una connessione bilanciata risiede nella sua capacità di cancellare il rumore indotto lungo il cavo, rendendola ideale per lunghe tratte o in ambienti con elevate interferenze elettromagnetiche.

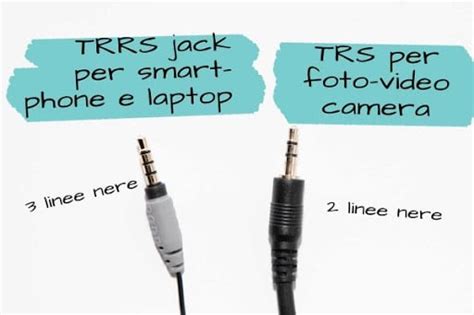

Jack TRRS (Tip-Ring-Ring-Sleeve)
I connettori TRRS, dotati di quattro contatti (Tip, Ring, Ring, Sleeve), sono diventati sempre più comuni con l'avvento degli smartphone e dei tablet. Oltre ai segnali audio stereo, questi connettori sono in grado di trasportare un segnale aggiuntivo, tipicamente quello di un microfono. Questo permette di utilizzare cuffie con microfono integrato, consentendo sia l'ascolto che la comunicazione vocale attraverso un unico cavo.
È importante notare che esistono due principali standard di cablaggio per i connettori TRRS:
- Variante A (OMTP - Open Mobile Terminal Platform): Utilizzata storicamente da alcuni produttori come vecchi telefoni Nokia, Samsung e Sony Ericsson. In questa configurazione, il secondo anello (R2) è assegnato al microfono e la sleeve alla massa.
- Variante B (CTIA - Cellular Telephone Industries Association): Adottata da Apple (iPhone, iPad) e dalla maggior parte dei produttori più recenti di smartphone e tablet, inclusi i modelli più recenti di Nokia, Samsung e Sony. In questo standard, il secondo anello (R2) è assegnato alla massa e la sleeve al microfono.
La non corrispondenza tra questi standard può portare a malfunzionamenti, come un microfono che non viene rilevato o che produce rumore. Per questo motivo, nella scelta di cuffie e accessori, è fondamentale verificare la compatibilità con lo standard TRRS del proprio dispositivo.
Jack TRRRS (Tip-Ring-Ring-Ring-Sleeve)
I connettori TRRRS, con cinque contatti, sono meno diffusi ma trovano applicazione in scenari più specialistici dove è necessario trasportare più segnali audio contemporaneamente, come in alcuni sistemi di comunicazione professionali o apparecchiature audio avanzate.
Applicazioni e Utilizzi dei Connettori Jack
La versatilità dei connettori jack li rende adatti a una vasta gamma di applicazioni, che spaziano dall'uso consumer all'ambito professionale.
Collegamento di Cuffie e Microfoni
L'uso più comune dei connettori jack, in particolare i TRRS, è per collegare cuffie e microfoni a dispositivi come smartphone, tablet, computer e televisori. Questo permette agli utenti di godere di un'esperienza audio immersiva o di comunicare tramite chiamate, videoconferenze e registrazioni vocali.
Strumentazione Musicale
Nel mondo della musica, i connettori jack TS e TRS sono onnipresenti. Vengono utilizzati per collegare strumenti elettrici come chitarre, bassi e tastiere ai loro amplificatori, effetti a pedale e mixer. I cavi jack bilanciati TRS sono particolarmente importanti per minimizzare il rumore su lunghe tratte di cavo, essenziali in contesti live o in studi di registrazione.
Collegamenti Audio Professionali (Insert/Cavi Y)
In ambito più specialistico, il connettore jack TRS è impiegato per realizzare collegamenti noti come "Insert" o "Cavi Y". Questi vengono utilizzati per inserire processori di segnale esterni (outboard processors) nella catena del segnale di un mixer audio. Un singolo cavo TRS viene sdoppiato in due connettori TS (uno per l'invio del segnale al processore e uno per il ritorno), permettendo un'integrazione flessibile degli effetti.
Altre Applicazioni
Sebbene non siano ideali per applicazioni di alimentazione ad alta tensione, i connettori mini-jack o submini-jack (versioni più piccole del jack standard) vengono occasionalmente utilizzati per collegare alimentatori o caricabatterie di piccola potenza a piccoli elettrodomestici o a vecchi effetti per chitarra elettrica.
Considerazioni sulla Scelta e sull'Utilizzo dei Cavi Jack
La vasta gamma di connettori jack, unita alla diversità dei segnali elettrici (analogici e digitali), dei tipi di cavo (schermato, non schermato, a impedenza specifica, multicanale) e alle possibili configurazioni di cablaggio, rende relativamente facile eseguire un collegamento errato. Per questo motivo, è fondamentale prestare attenzione a diversi fattori nella scelta e nell'utilizzo dei cavi jack.
Comprendere il Tipo di Segnale
È essenziale sapere con certezza il tipo di segnale che si intende trasmettere. Un cavo progettato per segnali audio analogici potrebbe non essere adatto per segnali audio digitali, e viceversa. Ad esempio, i cavi audio digitali sono in rapida espansione e si trovano sempre più spesso negli studi di registrazione per la loro praticità ed efficienza, collegando schede audio, controller MIDI, launchpad, drum machines e strumenti elettronici di nuova generazione.
Differenza tra Cavi Bilanciati e Sbilanciati
Una distinzione cruciale riguarda i cavi analogici: bilanciati e sbilanciati.
- Cavi Analogici Bilanciati: Presentano tre conduttori (segnale +, segnale -, terra) e sono progettati per eliminare ronzii e interferenze, rendendoli ideali per l'uso professionale, specialmente con microfoni e sistemi audio professionali (PA e diffusori) tramite connettori XLR. Anche i cavi TRS possono essere utilizzati per collegamenti bilanciati.
- Cavi Analogici Sbilanciati: Hanno un solo conduttore e la messa a terra. Sono più sensibili alle interferenze esterne. I connettori RCA sono un esempio comune di cavi sbilanciati, utilizzati sia in ambito domestico che professionale (DJ, tastieristi, chitarristi). I connettori Jack mono TS sono anch'essi tipici di cavi sbilanciati, usati per collegare strumenti musicali a pedali effetto e amplificatori.
È un errore comune pensare che un cavo bilanciato garantisca automaticamente una connessione bilanciata; è necessario che sia l'uscita dello strumento, il cavo e l'ingresso nel mixer o nella scheda audio siano tutti predisposti per una connessione bilanciata.
La Costruzione del Cavo
La costruzione fisica del cavo è altrettanto importante. Un cavo audio è composto da conduttori (solitamente in Rame OFC, ma anche rame puro, argento o oro per cavi di alta qualità), schermatura (a maglia o a foglia per proteggere i conduttori) e una guaina isolante esterna (in materiali flessibili e resistenti come Teflon, Polietilene, Polipropilene o persino ceramica per cavi di alta gamma). Una schermatura inadeguata può portare a rumori e interferenze.
I Connettori: Qualità e Tipologia
I connettori sono le terminazioni del cavo e influenzano significativamente le performance audio. La scelta tra diversi tipi di connettori (Jack, RCA, XLR, SpeakON, Banana, Forcelle) dipende dall'applicazione. Ad esempio, i connettori SpeakON sono uno standard di settore per collegare potenti diffusori professionali agli amplificatori, grazie al loro sistema di bloccaggio sicuro. I connettori a banana sono popolari per i collegamenti Hi-Fi grazie alla loro praticità.
Cablaggio e Serigrafia
Nei connettori jack femmina da pannello, può essere difficile comprendere dall'esterno il tipo di connettore (TS, TRS, ecc.) e il suo cablaggio. Per questo motivo, accanto alla presa femmina viene spesso riportata una serigrafia stilizzata che ne chiarisce la tipologia e la funzione (ingresso o uscita).
La Sicurezza nell'Utilizzo dei Connettori Jack
Durante l'inserimento o l'estrazione di un connettore jack, i contatti del maschio vengono temporaneamente cortocircuitati. Per questo motivo, il connettore jack non è generalmente adatto all'utilizzo in connessioni elettriche per l'alimentazione, specialmente con correnti o tensioni elevate. Questo cortocircuito temporaneo potrebbe danneggiare sia l'alimentatore che il dispositivo da alimentare.
Tuttavia, in alcune applicazioni di piccola potenza, il connettore mini-jack o submini-jack viene talvolta utilizzato per collegare alimentatori o caricabatterie a piccoli elettrodomestici o vecchi effetti per chitarra. In questi casi, è necessario che la presa femmina eroghi corrente e il maschio possa solo riceverla, per garantire la sicurezza del circuito.
Connettori RCA: Un Pilastro dell'Audio e Video Analogico
I connettori RCA, noti anche come connettori phono, sono un elemento fondamentale per la trasmissione di segnali audio e video analogici tra dispositivi. La loro semplicità e versatilità li hanno resi estremamente diffusi.
Funzioni e Tipologie di Connettori RCA
I connettori RCA possono trasportare segnali con scopi diversi, a seconda che si tratti di audio o video.
- Audio Stereo: Questa è la configurazione più comune, riconoscibile dai connettori rosso (canale destro - Right) e bianco o nero (canale sinistro - Left). In un impianto stereo, il suono viene diviso in due canali per creare un senso di spazialità e direzione.
- Audio Mono: Sebbene meno comuni per l'ascolto domestico, i connettori RCA mono sono ancora utilizzati in alcuni sistemi di diffusione sonora, per strumenti musicali o con apparecchiature più datate. Utilizzano un singolo canale per inviare tutte le informazioni audio.
- LFE (Low-Frequency Effects) per Subwoofer: Nei sistemi home theater, i bassi profondi provengono da un subwoofer dedicato che riceve un segnale specifico chiamato canale LFE. Questo segnale viene inviato tramite un singolo cavo RCA, e la porta sul ricevitore e sul subwoofer è spesso colorata in modo distintivo.
- Audio Digitale Coassiale: Sebbene assomigli a un cavo RCA analogico, questo connettore trasporta un flusso audio digitale, comunemente utilizzato per formati audio surround come Dolby Digital. È utilizzato per collegare lettori CD o PC (SPDIF) a convertitori Digitale Analogico (DAC).
- Video Composito: Trasmette video in definizione standard su un singolo cavo combinando informazioni di luminosità (luma) e colore (chroma).
- Video Component: Un passo avanti nella qualità video analogica, il video component divide il segnale in tre cavi separati (tipicamente rosso, verde e blu), preservando la purezza delle informazioni video per un'immagine più nitida e con colori più fedeli.
Installazione e Manutenzione dei Connettori RCA
Per garantire una connessione ottimale, è fondamentale seguire alcune precauzioni:
- Spegnere i Dispositivi: Prima di effettuare qualsiasi collegamento, spegnere e scollegare sempre sia il dispositivo sorgente che il ricevitore/display.
- Collegamento Sicuro: Spingere ciascun connettore RCA dritto nel relativo jack finché non si incastra saldamente. Un connettore allentato può causare interferenze, interruzioni audio intermittenti o "effetto neve" sull'immagine.
- Manutenzione: L'isolamento usurato, i pin piegati o una schermatura inadeguata degradano i segnali. Una spina non completamente inserita può causare crepitii, ronzii o uno schermo vuoto. Una pulizia delicata dei pin con un panno asciutto o leggermente inumidito con alcol isopropilico può risolvere problemi di contatto.
È importante non confondere i cavi audio con i cavi component-video, anche se condividono colori simili. L'RCA analogico e l'HDMI digitale utilizzano tipi di segnale fondamentalmente diversi.
Jack da 3.5mm: La Convenienza e le Sue Insidie
Molti dispositivi condividono le stesse dimensioni del connettore da 3,5 mm, ma non tutti i jack da 3,5 mm sono progettati per lo stesso scopo. Sebbene a prima vista un jack da 3,5 mm possa sembrare compatibile con qualsiasi porta di tale dimensione, in pratica le porte possono trasportare livelli di segnale diversi ed essere cablate in modo differente.
AUX (Auxiliary)
Nella maggior parte dei dispositivi elettronici di consumo, un ingresso AUX è un ingresso stereo a livello di linea, progettato per ricevere audio preamplificato da sorgenti come telefoni, tablet o lettori MP3.
Cuffie Stereo (TRS)
I connettori TRS a 3,5 mm hanno tre punti di contatto: punta (sinistra), anello (destra) e manicotto (terra). Sono comuni per segnali stereo per cuffie o linee audio.
Cuffie con Microfono (TRRS)
I connettori TRRS a 3,5 mm aggiungono un secondo anello per trasportare un segnale microfonico insieme all'audio stereo. Come menzionato in precedenza, la compatibilità tra gli standard CTIA e OMTP è cruciale.
Problemi Comuni di Collegamento
- Segnale Debole: Collegare un ricevitore di microfono wireless all'ingresso AUX di un altoparlante, ad esempio, può risultare in un volume molto basso o assente, poiché l'ingresso AUX si aspetta un segnale stereo a livello di linea, mentre il segnale mono a livello microfonico è troppo debole.
- Non Universalità: Le porte da 3,5 mm sono comode, ma non universali. Conoscere la differenza tra jack AUX, cuffie, microfono e cuffie, nonché gli standard di cablaggio (TRS vs TRRS), aiuta a collegare correttamente i dispositivi e a ottenere le migliori prestazioni audio.
Altre Dimensioni di Jack Audio
- Jack da 2,5 mm: Più piccoli dei 3,5 mm, sono utilizzati principalmente in vecchi telefoni cellulari, radio ricetrasmittenti e apparecchiature audio specifiche.
- Jack da 6,35 mm (1/4″): Molto più grande e resistente del jack da 3,5 mm, è progettato per un uso professionale con migliaia di cicli di inserimento. È il connettore standard per molti strumenti musicali e apparecchiature audio professionali.
Adattatori e Qualità Audio
È possibile utilizzare adattatori per convertire connettori da 2,5 mm, 3,5 mm e 6,35 mm. Un jack da 3,5 mm correttamente funzionante non riduce intrinsecamente la qualità dell'audio. Le cuffie USB-C possono potenzialmente offrire una qualità audio migliore grazie all'uso di segnali digitali e a un DAC integrato, ma ciò dipende dalla qualità di tali componenti.
Connettori XLR: Lo Standard Professionale per Segnali Bilanciati
I connettori XLR sono uno standard nell'industria audio professionale, noti per la loro robustezza e l'affidabilità nella trasmissione di segnali bilanciati.
Caratteristiche dei Cavi XLR
- Connettori a 3 Pin: La configurazione più comune presenta tre pin (maschio e femmina) che trasportano il segnale positivo, il segnale negativo (inversione di fase) e la massa.
- Segnale Bilanciato: Il cavo XLR bilanciato ha due conduttori principali che trasportano il segnale in fase e fuori fase. Questo permette la cancellazione del rumore indotto lungo il cavo.
- Schermatura: I cavi XLR sono dotati di una schermatura (treccia di rame o foglio di alluminio) che protegge il segnale dalle interferenze elettromagnetiche (EMI) e radiofrequenze (RFI).
- Guaina Esterna: Il cavo è rivestito da una guaina esterna resistente in gomma o PVC, che protegge il cavo da usura meccanica, piegature e danni.
Utilizzo dei Connettori XLR
I cavi XLR sono utilizzati principalmente per:
- Microfoni: La connessione standard per la maggior parte dei microfoni professionali.
- Audio Professionale: Collegamento di mixer, processori di segnale, diffusori attivi e altri componenti in sistemi audio PA e studi di registrazione.
- Collegamenti tra DI Box e Mixer: Le DI Box, che convertono segnali di strumenti ad alta impedenza in segnali a bassa impedenza bilanciati, utilizzano connettori XLR per collegarsi ai mixer.
La Scelta del Cavo Giusto: Un Investimento nella Qualità Sonora
Il mondo dei cavi audio è vasto e complesso, e la scelta del modello sbagliato o di bassa qualità può compromettere seriamente la resa audio delle apparecchiature Hi-Fi e professionali.
Cavi di Segnale vs. Cavi di Potenza
È fondamentale distinguere tra:
- Cavi di Segnale: Impiegati per il collegamento tra apparecchi audio (analogici o digitali), come un lettore CD o un giradischi all'amplificatore. Sono più sottili e meno robusti dei cavi di potenza.
- Cavi di Potenza: Progettati per le casse acustiche, trasportano un segnale elettrico potente dall'uscita di un amplificatore a una cassa acustica. Hanno un diametro maggiore e una schermatura non sempre necessaria.
La Complessità dei Cavi Digitali
I cavi digitali conducono un segnale digitale, composto da un codice binario (zero e uno). Si dividono in cavi coassiali ed ottici.
- Cavi USB: In campo audio, utilizzati per scambiare informazioni tra PC e strumenti musicali moderni come interfacce audio, sintetizzatori, controller e drum machines.
- Cavi Coassiali RCA Digitali: Simili ai cavi RCA analogici, ma trasportano segnali digitali per impianti Hi-Fi.
- Cavi MIDI: Trovano impiego negli studi di registrazione per collegare interfacce e controller MIDI a PC e hardware.
- Firewire e Thunderbolt: Cavi che permettono una maggiore velocità di trasferimento dati, soprattutto per la connessione delle schede audio al computer.
Considerazioni Finali sull'Acquisto
Nella scelta di cavi e adattatori jack, è necessario sapere con certezza:
- Il tipo di segnale in uso.
- Il tipo di cavo più adatto (bilanciato/sbilanciato, schermatura, impedenza).
- Come sono collegati i contatti del connettore jack da ambo i capi del cavo.
- Il tipo di cablaggio dei connettori nelle apparecchiature che si desidera collegare.
Investire in cavi di buona qualità, con connettori resistenti e schermatura adeguata, è un passo essenziale per garantire la migliore resa sonora possibile dalle proprie apparecchiature audio, sia in ambito domestico che professionale. Sebbene i connettori RCA abbiano resistito alla prova del tempo, collegando generazioni di tecnologie audio e video, la comprensione delle loro diverse applicazioni e delle loro limitazioni è fondamentale per un utilizzo corretto.
