Nel panorama automobilistico contemporaneo, l'efficienza e la precisione dei sistemi di iniezione sono parametri fondamentali per garantire prestazioni ottimali, consumi ridotti ed emissioni contenute. Nissan, da sempre all'avanguardia nell'innovazione tecnologica, ha introdotto soluzioni sofisticate che permettono ai suoi sistemi di iniezione di "autoapprendere", adattandosi dinamicamente alle condizioni operative per massimizzare l'efficienza. Questo articolo esplorerà il funzionamento di tali sistemi, con un focus particolare sulle recenti innovazioni introdotte dall'azienda.
La Cold Spray Technology: Un'Innovazione Rivoluzionaria nelle Sedi Valvola
Nissan ha introdotto una novità assoluta nel settore automobilistico: le prime sedi valvola realizzate utilizzando la "cold spray" per i suoi motori e-POWER. Questa tecnologia rappresenta un passo significativo nell'ingegneria dei motori a combustione interna, migliorando la durabilità e l'efficienza termica delle componenti chiave.
Il procedimento si basa su una tecnica nota come spruzzatura a freddo a dinamica gassosa (o gas dynamic cold spraying). In questa tecnica, particelle solide di dimensioni tra 1 e 50 µm vengono accelerate tramite un flusso gassoso supersonico fino a circa 1200 m/s, restando tuttavia nello stato solido. L'aspetto cruciale è che il processo avviene a basse temperature, evitando i problemi associati alle tecniche di fusione o saldobrasatura tradizionali.
Nel caso specifico di Nissan, il substrato su cui viene applicata questa tecnologia è la testa del cilindro, realizzata in lega di alluminio. Su questa superficie, viene spruzzata una particolare polvere di una lega a base di rame senza cobalto, sviluppata specificamente per garantire un'elevata conducibilità termica. L'effetto combinato di queste due componenti è una deposizione densa e integrata direttamente nella superficie della testa del cilindro. Questo approccio innovativo elimina la necessità di inserire un componente separato, come un inserto metallico, per le sedi valvola.
I benefici di questa tecnologia sono molteplici e significativi. La semplificazione del design è uno dei vantaggi principali, che permette anche di ottimizzare la geometria della camera di combustione. Rispetto alle tecniche di fusione o saldobrasatura, la cold spray technology evita la formazione di composti intermetallici e porosità. Inoltre, riduce lo stress termico sul substrato, un fattore che può compromettere l'integrità strutturale e la longevità delle componenti. Questo procedimento si traduce in un miglior trasferimento termico, una maggiore densità e durezza del rivestimento e una microstruttura priva dei difetti legati alla dilatazione causata dal calore e dalla fusione.
Il nuovo motore e-POWER, introdotto con la terza generazione di Qashqai, è il primo ad adottare la cold spray technology, dimostrando l'impegno di Nissan nell'integrare le tecnologie più avanzate nei suoi veicoli.
GE Cold Spray Technology
Il Sistema e-POWER: L'Architettura Ibrida Rivoluzionaria di Nissan
Il sistema e-POWER rappresenta un'architettura ibrida unica nel suo genere, introdotta da Nissan, in cui il motore termico non muove mai direttamente le ruote. La sua funzione esclusiva è quella di generatore, alimentando la batteria e i motori elettrici che, a loro volta, forniscono la trazione al veicolo. Questa configurazione offre la sensazione di guida tipica di un'auto elettrica, con una risposta immediata e una coppia elevata, senza la necessità di ricarica esterna tramite una presa elettrica.
Dal suo debutto nel 2016, questa tecnologia è stata progressivamente evoluta. L'ultima versione adotta un motore 1.5 turbo ottimizzato per la generazione elettrica, il che significa che è progettato per operare nel suo punto di massima efficienza termica, massimizzando la produzione di energia elettrica e minimizzando i consumi di carburante. A completare il sistema, vi è un'unità modulare compatta che integra in un unico blocco il motore elettrico, il generatore, l'inverter, il riduttore e il moltiplicatore. Questa integrazione compatta porta benefici significativi in termini di efficienza complessiva del sistema e silenziosità di funzionamento. Il motore termico, non essendo collegato direttamente alle ruote, può funzionare a regimi ottimali e costanti, riducendo rumore e vibrazioni.
L'Autoapprendimento nei Sistemi di Iniezione: Un Approccio Adattivo
L'autoapprendimento nei sistemi di iniezione Nissan si riferisce alla capacità dell'unità di controllo motore (ECU) di adattarsi e ottimizzare i parametri di iniezione in base a una serie di fattori. Questi fattori includono lo stile di guida, le condizioni ambientali, l'usura del motore e le variazioni nella qualità del carburante. L'obiettivo è mantenere sempre l'efficienza massima e le emissioni più basse possibili.
Principi di Funzionamento dell'Autoapprendimento
Il cuore dell'autoapprendimento è l'ECU, un sofisticato computer che monitora costantemente numerosi sensori distribuiti in tutto il motore e il sistema di scarico. Alcuni dei parametri chiave monitorati includono:
- Sensori di Ossigeno (Lambda): Misurano la quantità di ossigeno residuo nei gas di scarico per determinare se la miscela aria/carburante è ricca o povera. Il sistema di autoapprendimento utilizza questi dati per regolare la quantità di carburante iniettato e avvicinarsi al rapporto stechiometrico ideale.
- Sensori di Pressione e Temperatura: Rilevano la pressione del collettore di aspirazione, la temperatura dell'aria aspirata e la temperatura del liquido di raffreddamento. Questi dati sono essenziali per calcolare la densità dell'aria e quindi la quantità di ossigeno disponibile per la combustione.
- Sensore di Posizione Albero Motore/Albero a Camme: Fornisce informazioni precise sulla posizione dei pistoni e delle valvole, consentendo all'ECU di determinare il momento esatto per l'iniezione del carburante e l'accensione.
- Sensore di Battito (Knock Sensor): Rileva la presenza di combustione anomala (battito in testa) e permette all'ECU di ritardare l'accensione per prevenire danni al motore.
- Sensore di Pressione Differenziale FAP (per motori diesel): Monitora la differenza di pressione prima e dopo il filtro antiparticolato, indicando il livello di intasamento e la necessità di una rigenerazione.
Processi di Autoapprendimento Specifici
I processi di autoapprendimento possono essere suddivisi in diverse categorie, ciascuna mirata a ottimizzare un aspetto specifico del funzionamento del motore.
Adattamento alla Correzione degli Iniettori (Codifica Iniettore): Ogni iniettore, pur essendo prodotto con tolleranze strette, presenta leggere variazioni nelle sue caratteristiche di flusso. Queste variazioni possono influenzare l'omogeneità della combustione tra i cilindri. Per questo motivo, ogni iniettore è "codificato" con un codice specifico che ne descrive le caratteristiche precise. L'ECU legge questi codici (ad esempio, "Codifica iniettore cil. 1", "Codifica iniettore cil. 2", "Codifica iniettore cil. 3", "Codifica iniettore cil. 4" per un motore a quattro cilindri, come nel Motore 1.5 dCi 60 Delphi DCM 1.2 o Motore 1.4 D-4D Bosch EDC 16C10) e utilizza queste informazioni per calibrare individualmente il tempo di apertura e la pressione di iniezione di ciascun iniettore, garantendo una miscelazione carburante-aria più uniforme e una combustione più efficiente in tutti i cilindri. In caso di sostituzione di un iniettore, è fondamentale eseguire la "Codifica iniettore" per ripristinare l'equilibrio del sistema.
Apprendimento della Posizione Leva Cambio in Folle: In alcuni veicoli, in particolare quelli dotati di cambi robotizzati o sistemi start/stop avanzati, è essenziale che l'ECU conosca con precisione la posizione della leva del cambio in folle. Questo apprendimento (ad esempio, "Apprendimento posizione leva cambio in folle" nei motori Multijet) permette al sistema di gestire al meglio l'innesto e il disinnesto della frizione, ottimizzare i cambi marcia e attivare correttamente le funzioni di risparmio carburante come lo start/stop.
Azzeramento Funzioni Autoapprese: Dopo interventi di manutenzione significativi, come la sostituzione di componenti chiave del sistema di iniezione o del motore stesso, le "funzioni autoapprese" devono essere azzerate. Questo processo ("Azzeramento funzioni autoapprese" nei motori Multijet) riporta l'ECU alle impostazioni di fabbrica, consentendo al sistema di iniziare un nuovo ciclo di apprendimento basato sulle nuove componenti. Questo è cruciale per evitare che l'ECU utilizzi parametri obsoleti che potrebbero compromettere le prestazioni o l'affidabilità del motore.

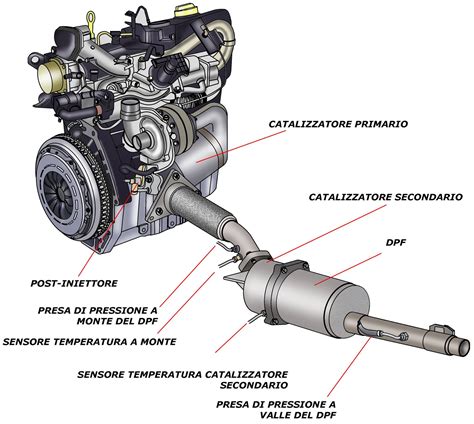

Gestione del Filtro Antiparticolato (FAP/DPF): Nei motori diesel, il filtro antiparticolato è una componente critica per la riduzione delle emissioni. L'ECU monitora costantemente il suo stato. La "Rigenerazione filtro particolato" è un processo di autoapprendimento che l'ECU avvia autonomamente quando rileva un certo livello di intasamento, iniettando una piccola quantità aggiuntiva di carburante per aumentare la temperatura dei gas di scarico e bruciare il particolato accumulato. In caso di usura o danno, è necessario eseguire la "Sostituzione filtro particolato", operazione che richiede una notifica all'ECU per resettare i parametri di monitoraggio.
Sostituzione e Apprendimento dei Sensori: La sostituzione di sensori critici come la "Sonda LAMBDA", il "Sensore debimetro", o il "Sensore pressione differenziale FAP" richiede che l'ECU venga informata dell'avvenuta sostituzione. Anche se il sensore è nuovo, l'ECU potrebbe dover ricalibrare i suoi algoritmi in base alle nuove letture fornite. Alcuni sensori, come il "Sensore di temperatura acqua", potrebbero avere un contatore chilometrico associato per la segnalazione della spia, che deve essere resettato ("Spia Temperatura Acqua (Reset Km)").
Sostituzione Altri Componenti Rilevanti: Anche la sostituzione di componenti come l'"Alternatore intelligente (IAM)", il sensore "Nox", o i componenti del "Gruppo frizioni e/o potenziometro frizione" richiede specifiche procedure di apprendimento o azzeramento per garantire che il sistema funzioni correttamente. Le valvole EGR ("Sostituzione EGR ""alta pressione""” e "Sostituzione EGR ""bassa pressione""”) richiedono anch'esse un reset o un adattamento dopo la sostituzione, in quanto influenzano il ricircolo dei gas di scarico e, di conseguenza, la combustione.
La Codifica degli Iniettori: Precisione Essenziale
La codifica degli iniettori, come evidenziato per vari motori (Motore 318d Bosch DDE, Motore 320d Bosch DDE, Motore 1.6 Multijet e 2.0 Multijet 135 DPF, e i vari Motori 1.5 dCi Delphi DCM 1.2), è un aspetto critico dell'autoapprendimento. Ogni iniettore è un dispositivo meccanico estremamente preciso, ma le micro-tolleranze di produzione e le variazioni nel tempo dovute all'usura o alla sporcizia possono portare a lievi differenze nella quantità di carburante erogata.
Per compensare queste minime differenze, i produttori di iniettori assegnano un codice unico a ogni unità (spesso chiamato codice IMA o C2I/C3I a seconda del produttore, come Bosch o Delphi). Questo codice, solitamente stampato sull'iniettore, contiene informazioni dettagliate sulle sue caratteristiche di flusso. Quando un iniettore viene installato in un motore, questi codici devono essere inseriti nell'ECU tramite uno strumento diagnostico. L'ECU utilizza queste informazioni per regolare finemente i tempi di iniezione e le pressioni per ciascun cilindro, assicurando che tutti i cilindri ricevano la quantità ottimale di carburante. Questo processo è fondamentale per:
- Ottimizzare la Combustione: Garantire che la miscela aria/carburante sia ideale in ogni cilindro, migliorando l'efficienza e riducendo i consumi.
- Ridurre le Emissioni: Una combustione più controllata e omogenea porta a minori emissioni inquinanti.
- Migliorare la Fluidità del Motore: Eliminare vibrazioni e irregolarità causate da squilibri nell'erogazione del carburante tra i cilindri.
- Prevenire Danni al Motore: Evitare eccessivi stress termici o meccanici su specifici cilindri dovuti a iniezioni errate.
Senza una corretta codifica, l'ECU potrebbe iniettare una quantità di carburante non ideale, portando a problemi come minimo irregolare, aumento dei consumi, fumo eccessivo dallo scarico, perdita di potenza e, nel lungo termine, danni al motore o al sistema di post-trattamento dei gas di scarico.
GE Cold Spray Technology
Manutenzione e Autoapprendimento: Il Ruolo del Meccanico Specializzato
L'integrazione di sistemi di autoapprendimento sempre più complessi rende la manutenzione dei veicoli moderni un'operazione che richiede competenze specifiche e strumenti diagnostici avanzati. Molte delle procedure elencate (sostituzione sonda LAMBDA, rigenerazione filtro particolato, azzeramento funzioni autoapprese, codifica iniettori) non sono semplici sostituzioni meccaniche, ma richiedono un'interazione con l'ECU del veicolo.
Il "Reset spia acqua carburante", ad esempio, indica la necessità di svuotare il filtro del carburante dall'acqua accumulata e di informare il sistema che l'operazione è stata eseguita. La "Sostituzione alternatore intelligente (IAM)" implica che l'ECU deve essere informata della presenza di un nuovo alternatore per ottimizzare la gestione della carica della batteria e l'efficienza del motore.
L'adozione della cold spray technology per le sedi valvola, pur non essendo direttamente legata all'autoapprendimento dell'iniezione, sottolinea la direzione intrapresa da Nissan verso motori sempre più sofisticati e performanti, dove ogni componente è ottimizzata per l'efficienza e la durata. Questi avanzamenti tecnologici richiedono un ecosistema di manutenzione altrettanto avanzato, capace di gestire le complessità dei sistemi moderni. La formazione continua del personale tecnico e l'accesso a strumenti diagnostici aggiornati sono essenziali per garantire che le auto Nissan continuino a funzionare al massimo delle loro capacità, sfruttando appieno i benefici dell'autoapprendimento e delle tecnologie innovative integrate di fabbrica.
