Il sistema di sospensione di un veicolo rappresenta un capolavoro di ingegneria, un complesso insieme di componenti che fungono da ponte tra la scocca e le ruote. La sua funzione primaria, quella di filtrare le asperità della superficie stradale, è solo la punta dell'iceberg di una realtà molto più articolata. Le sospensioni sono, infatti, cinematismi essenziali grazie ai quali la massa non sospesa - comprendente pneumatici, cerchi e dischi freno - viene vincolata alla massa sospesa - che include telaio, motore e differenziale. Questa interconnessione è fondamentale per permettere al guidatore di eseguire manovre cruciali quali accelerare, frenare e sterzare, mantenendo al contempo un adeguato livello di comfort e controllo.
La Danza delle Ruote: Cinematica e Gradi di Libertà
Il controllo preciso dei movimenti della ruota è affidato a un sofisticato sistema di bracci, progettati per gestire i gradi di libertà intrinseci della ruota stessa. Questo controllo è vitale per la sicurezza e la maneggevolezza del veicolo. Le sospensioni, infatti, non si limitano ad assorbire gli urti, ma giocano un ruolo cruciale nell'aderenza degli pneumatici al manto stradale, garantendo prestazioni ottimali in ogni condizione.
Radici Storiche e Evoluzione Tecnologica

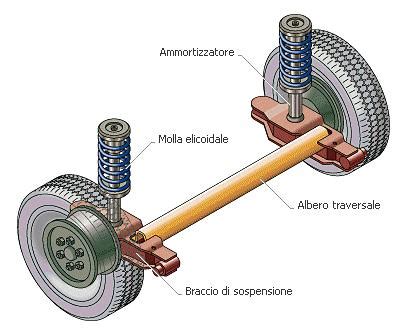

La Sospensione ad Assale Rigido: Una delle soluzioni più storiche e, per lungo tempo, ampiamente utilizzata, specialmente per i retrotreni, è la sospensione ad assale rigido. Costruttivamente, si presenta come un robusto tubo di acciaio a cui sono collegate le due ruote alle estremità. Sebbene robusta e relativamente semplice, questa configurazione presenta svantaggi significativi: è ingombrante e non offre la possibilità di regolare gli angoli caratteristici delle ruote, come la campanatura e la convergenza, limitando di fatto le possibilità di ottimizzazione dell'assetto. La mutua influenza dei movimenti di una ruota sull'altra è un'altra criticità, sebbene meno marcata rispetto ad altre soluzioni arcaiche.
Le Soluzioni a Ruote Interconnesse: In contrapposizione all'assale rigido, emergono soluzioni che mirano a migliorare la gestione dei movimenti delle ruote. Una di queste è la sospensione a ruote interconnesse. Questa configurazione, pur presentando ancora una certa influenza tra i movimenti delle due ruote sullo stesso asse, introduce un vantaggio fondamentale: il mantenimento della posizione verticale delle ruote. Questo si ottiene grazie a due bracci longitudinali che contribuiscono a mantenere la corretta geometria, spesso coadiuvati da un voluminoso silent-block centrale che assorbe gran parte delle sollecitazioni.
L'Indipendenza delle Ruote: Un Salto di Qualità
Le sospensioni a ruote indipendenti rappresentano una pietra miliare nell'evoluzione del comfort e della dinamica veicolare. In questa tipologia di sospensioni, le ruote appartenenti allo stesso asse sono governate da cinematismi separati, gestiti indipendentemente dal telaio della vettura. Ciò si traduce in una dinamica di ogni singola ruota che non è influenzata da quella dell'altra, offrendo un controllo superiore e una migliore capacità di adattamento alle irregolarità del terreno. La scelta tra le diverse configurazioni di sospensioni indipendenti è dettata dalle specifiche esigenze progettuali e dalle prestazioni attese dal veicolo.

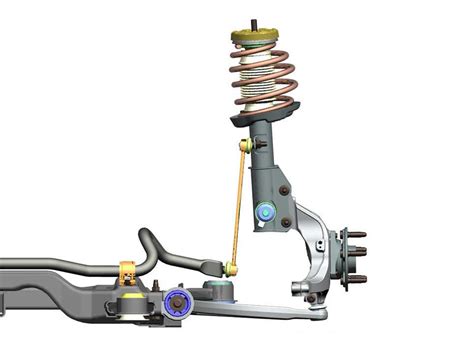

La Sospensione MacPherson: Tra le soluzioni indipendenti più diffuse, la sospensione MacPherson si distingue per la sua economicità e compattezza. Questa configurazione impiega l'ammortizzatore come elemento strutturale integrante della sospensione, liberando prezioso spazio per l'alloggiamento trasversale del motore, una caratteristica particolarmente vantaggiosa per vetture compatte e a trazione anteriore. La sua semplicità costruttiva, con pochi componenti di facile produzione, la rende ideale per la produzione di massa e per contenere i costi. Tuttavia, la sospensione MacPherson presenta anche delle criticità. L'attacco superiore dell'ammortizzatore, spesso posizionato sul duomo della carrozzeria, può trasmettere vibrazioni alla scocca. Inoltre, in caso di scuotimento verticale della ruota, si verificano significative variazioni dell'angolo di camber, con un impatto negativo sulla stabilità e sull'assetto del veicolo. Lo stelo dell'ammortizzatore, così montato, è inoltre soggetto a carichi di flessione che possono generare attrito e usura.

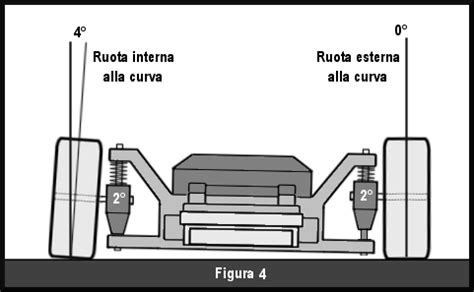

La Sospensione a Quadrilatero Trasversale: Una soluzione tecnica considerata superiore alla MacPherson è la sospensione a quadrilatero trasversale. Questa configurazione impiega due bracci, uno superiore e uno inferiore, collegati al telaio, che permettono all'ammortizzatore di svolgere unicamente la sua funzione di smorzamento, senza assorbire carichi strutturali. Questo si traduce in un netto miglioramento del comfort di guida e nel mantenimento di parametri di assetto più stabili anche in presenza di sollecitazioni verticali della ruota. La sospensione a quadrilatero trasversale è spesso adottata su vetture Gran Turismo, dove la centralizzazione del motore e i costi maggiori dovuti al maggior numero di componenti sono giustificati dalle prestazioni e dal comfort offerti. Esistono varianti, come la configurazione a braccio superiore alto, pensata per le vetture ad alte prestazioni con motore anteriore trasversale, per ridurre l'intrusione nel vano motore. Tuttavia, l'aumento del numero di componenti comporta anche un maggior numero di snodi, potenzialmente soggetti a usura, con il rischio di alterare l'assetto e causare un consumo irregolare degli pneumatici.
La Sospensione a Centri Virtuali: Un'evoluzione sofisticata della sospensione a quadrilatero è la sospensione a centri virtuali. Nelle sospensioni a quadrilatero tradizionali, l'asse di sterzatura è determinato dalla posizione delle cerniere sferiche che collegano il montante ai bracci. Questo vincolo rigido limita la libertà progettuale, impedendo l'adozione di bracci trasversali corti o negativi, utili per ridurre la coppia d'azione sul volante e migliorare la reattività dello sterzo, specialmente nelle vetture a trazione anteriore. Nella sospensione a centri virtuali, l'asse di sterzatura è definito da due punti, di cui almeno uno è individuato dall'intersezione degli assi di due aste distinte che sostituiscono i tradizionali bracci. Questa architettura offre una maggiore flessibilità progettuale, consentendo di ottimizzare l'angolo di sterzata e migliorare la dinamica del veicolo.

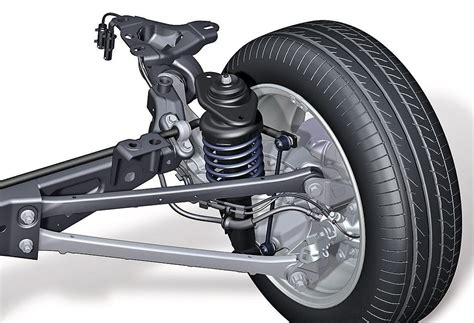

La Sospensione a Bracci Longitudinnali: Per il retrotreno, la sospensione a bracci longitudinali è una soluzione ampiamente diffusa. Essa si compone di due bracci oscillanti incernierati su una traversa, che a sua volta si collega alla scocca tramite elementi elastici (silent-block). Molla e ammortizzatore sono alloggiati nello spazio tra il braccio e la lamiera della traversa. Questa configurazione è apprezzata per la sua compattezza, che consente di ricavare spazio per il serbatoio o la ruota di scorta, e per la leggerezza dei componenti, che si traduce in una massa non sospesa ridotta, a tutto vantaggio del comfort e della guidabilità. La fabbricazione e l'assemblaggio sono inoltre relativamente semplici ed economici. Per migliorare la stabilità sotto carico, si ricorre alla soluzione a bracci longitudinali guidati, che introduce ulteriori aste per garantire rigidezza e stabilità, consentendo un recupero della campanatura in caso di scuotimento. Tuttavia, l'aggiunta di elementi comporta una maggiore complessità costruttiva e costi più elevati.

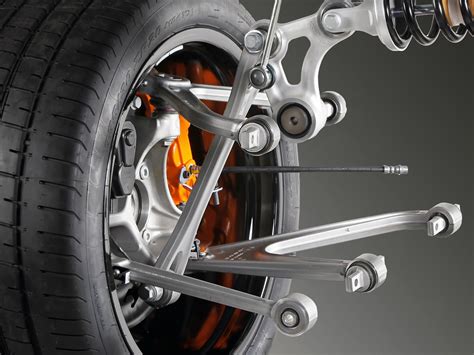

La Sospensione Multilink: La sospensione Multilink rappresenta una delle soluzioni più complesse e raffinate per la gestione delle ruote. In questa configurazione, il montante è collegato alla scocca tramite un massimo di cinque aste, progettate per vincolare quasi tutti i gradi di libertà della ruota, permettendo unicamente lo scuotimento verticale. Un'asta dedicata, detta "di finto sterzo", impedisce che la ruota sterzi autonomamente attorno al proprio asse. Questa architettura consente di stabilizzare le variazioni di convergenza e di recuperare la campanatura, offrendo un elevato livello di controllo dinamico. Tuttavia, la sua complessità si traduce in costi elevati e una sensibilità accentuata all'usura degli elementi elastici.
Elementi Elastici: Il Cuore Ammortizzante
Le sospensioni si avvalgono di diversi tipi di elementi elastici per assorbire le sollecitazioni:
Molle a Barra di Torsione: Queste molle sono costituite da barre di acciaio speciale, collegate da un lato al telaio e dall'altro alla ruota. Agiscono per torsione, immagazzinando energia quando la ruota incontra un ostacolo e rilasciandola gradualmente. Trovano diffusa applicazione nelle auto da competizione, come la Formula 1, e in passato anche in molte vetture di serie.
Molle Elicoidali: Realizzate con acciaio per molle, queste molle operano per compressione. Sono tipicamente lineari, il che significa che hanno una flessibilità approssimativamente costante e una contrazione direttamente proporzionale alla forza di compressione applicata.
Balestre: Il sistema a balestra, il primo ad essere utilizzato sui veicoli a motore, è costituito da foglie di materiale elastico (generalmente acciaio) collegate tra loro. Opera per flessione e, data la sua notevole rigidezza, è ancora impiegato su veicoli pesanti, mentre è in disuso per automobili leggere. La sua semplicità costruttiva è un vantaggio, ma la rigidezza intrinseca limita il comfort su strade sconnesse.
- Molle Idropneumatiche: In questa soluzione, la camera del gas, tipicamente azoto, viene combinata con un cilindro idraulico. La pressione del gas e la quantità di fluido idraulico vengono modulate per controllare l'altezza del veicolo e la rigidità della sospensione. L'altezza del veicolo può essere mantenuta costante automaticamente o regolata dal guidatore. Queste sospensioni pneumatiche sono interconnesse attraverso un fluido idraulico, con la parte pneumatica costituita da singole sfere contenenti una camera con azoto sigillata da una membrana flessibile.
MOLLE e AMMORTIZZATORI: Come Funzionano? - Tutto sulle Sospensioni Ep.2
L'Arte dello Smorzamento: Il Ruolo degli Ammortizzatori
Per svolgere il loro compito essenziale di controllo delle oscillazioni, gli ammortizzatori sfruttano il passaggio di un fluido viscoso da una camera a un'altra attraverso fori di sezione calibrata. Questo processo dissipativo riduce l'energia delle oscillazioni, evitando che il veicolo rimbalzi eccessivamente dopo aver incontrato un'irregolarità del terreno. La scelta e la taratura degli ammortizzatori, insieme a quelle delle molle, sono fondamentali per definire il comportamento dinamico del veicolo, trovando un compromesso tra le esigenze di tenuta di strada e quelle di comfort.
Soluzioni Specifiche e Innovazioni
RevoKnuckle: Brevettato dalla Ford, il sistema RevoKnuckle è una variazione della sospensione MacPherson progettata per ridurre il peso e i costi rispetto a sistemi a doppio braccio oscillante o multilink. Mantiene la semplicità della MacPherson ma introduce una configurazione geometrica con un ridotto offset allo sterzo, paragonabile a quello delle sospensioni a quadrilatero. Questo si ottiene aggiungendo un componente a forma di "C" collegato rigidamente alla sospensione/ammortizzatore, che tramite due snodi si vincola al portaruota e al sistema frenante, impedendo alla sospensione di sterzare assieme alla ruota.
Ponte Torcente: Questa soluzione, classificata come sospensione semi-indipendente, prevede che i bracci oscillanti siano collegati tra loro da una trave profilata dotata di un certo grado di torsione. È una soluzione semplice da costruire e assemblare, con masse non sospese contenute e un buon controllo di campanatura e convergenza. Tuttavia, la trave è un elemento elastico sottoposto a tensioni che possono comprometterne la funzionalità e presenta una bassa rigidezza al rollio.
Ponti Rigidi Guidati: Per migliorare la cinematica dei ponti rigidi, si adottano accorgimenti come la barra Panhard o il quadrilatero di Watt. Questi leveraggi aggiuntivi servono a guidare il movimento del ponte, migliorando la stabilità e il controllo della geometria delle ruote, sebbene aumentino la complessità costruttiva e i costi.
Tampone di Finecorsa: Per mitigare l'effetto degli urti a fine corsa della sospensione e dell'ammortizzatore, viene impiegato un tampone comprimibile. Questo componente, solitamente alloggiato lungo lo stelo dell'ammortizzatore o sul braccio della sospensione o sul telaio, fornisce una resistenza aggiuntiva nelle ultime fasi di compressione, migliorando il comfort e proteggendo gli altri componenti.
Diagnosi e Manutenzione: L'Importanza di un Esperto
La complessità intrinseca di un sistema di sospensione, composto da numerosi elementi interconnessi, rende la diagnosi di eventuali problemi un compito che richiede competenza specialistica. Un comportamento anomalo del veicolo, sia in curva che su strade sconnesse, con rimbalzi eccessivi o reazioni non graduali, è un chiaro segnale di un'anomalia che va affrontata tempestivamente. La sostituzione di componenti come molle e ammortizzatori deve sempre riguardare un intero asse e non una singola ruota, per mantenere l'equilibrio dinamico del veicolo.
Rumorosità anomala proveniente dalle sospensioni, che può essere legata ad ammortizzatori, molle, barra stabilizzatrice, usura di boccole e silent-block, o giochi eccessivi nei cuscinetti dei mozzi ruota, indica sempre un problema che necessita di un intervento rapido da parte di uno specialista. La rottura di un componente delle sospensioni può coinvolgere altre parti della struttura meccanica, compromettendo seriamente il comportamento del veicolo e la sicurezza. Pertanto, anche in presenza di sistemi sospensivi sofisticati come quelli elettronici, pneumatici o idrattivi, è fondamentale affidarsi a professionisti qualificati per la diagnosi e la riparazione.
