L'elettronica automobilistica rappresenta il sistema vitale che elabora e gestisce i segnali elettrici e la potenza, orchestrando il monitoraggio, il controllo e l'esecuzione delle molteplici funzioni del veicolo. Le auto moderne, vere e proprie "computer su ruote", si affidano a una complessa rete di sistemi elettronici interconnessi per elevare standard di sicurezza, efficienza, prestazioni, comfort ed esperienza utente. Un veicolo passeggeri odierno può integrare fino a 100 moduli elettronici, numero che raddoppia superando i 200 nei veicoli elettrici o ibridi, evidenziando una crescita costante dettata dagli sviluppi tecnologici nei veicoli elettrici (EV), nella guida autonoma e nella connettività avanzata.
L'impiego dell'elettricità nei veicoli ha radici profonde, risalenti agli albori dell'automobile con l'introduzione dei fari elettrici, seguiti dai motori elettrici per l'avviamento e l'azionamento dei tergicristalli. La rivoluzione dei semiconduttori discreti, come transistor e diodi, ha permesso l'integrazione di alternatori e sistemi di iniezione elettronica del carburante, migliorando significativamente l'efficienza. Gli anni '80 hanno segnato l'avvento dei circuiti integrati e delle unità di controllo elettronico (ECU) multichip, ottimizzando la gestione del motore, i sistemi antibloccaggio (ABS) e i moduli di controllo elettronico della stabilità (ESC). Il XXI secolo ha visto un'accelerazione nell'adozione dell'elettronica, spianando la strada ai veicoli "software-defined".
Tendenze Chiave che Guidano l'Evoluzione Elettronica
Cinque macro-tendenze settoriali sono alla base della crescente importanza dei sistemi elettronici nei veicoli:
Sicurezza
Governi, consumatori e l'industria automobilistica stessa continuano a innalzare gli standard di sicurezza. Sensori avanzati, in sinergia con sistemi intelligenti, sono in grado di individuare e gestire i pericoli con una rapidità ed efficacia superiori alle capacità umane. I produttori sono impegnati nell'integrare queste funzionalità per conformarsi a normative sempre più stringenti e soddisfare le aspettative dei clienti in termini di protezione.
Efficienza
La spinta al miglioramento dell'efficienza è cresciuta parallelamente all'inasprimento delle normative sulle emissioni. Produttori e fornitori hanno risposto introducendo sistemi elettronici di monitoraggio e controllo in tempo reale lungo tutta la catena cinematica, massimizzando il rendimento e riducendo gli inquinanti senza compromettere le prestazioni del veicolo.
Esperienza Utente
In un'era in cui l'elettronica ha permeato ogni aspetto della vita quotidiana, conducenti e passeggeri si aspettano la medesima connettività, facilità d'uso e funzionalità che trovano nei dispositivi di consumo all'interno delle loro automobili. I sistemi di infotainment e la connettività avanzata sono diventati elementi imprescindibili.
Elettrificazione
La transizione dai veicoli con motori a combustione interna (ICE) ai modelli ibridi e completamente elettrici comporta un raddoppio del numero di moduli elettronici a bordo. Contestualmente, la natura ad alta tensione delle catene cinematiche elettriche incrementa la complessità e le preoccupazioni relative alla sicurezza funzionale.
Guida Autonoma
Il rapido progresso dai veicoli semi-autonomi a quelli completamente autonomi accresce esponenzialmente la dipendenza dall'elettronica. Funzionalità di guida autonoma ormai diffuse, come il cruise control adattivo, combinano sensori, capacità di calcolo e controllo del motore per automatizzare le attività del conducente, aprendo la strada a scenari futuri sempre più autonomi.
Componenti Elettronici Fondamentali
I diversi sistemi elettronici di un veicolo sono composti da numerosi componenti elettronici e dalle relative connessioni, ognuno con esigenze specifiche in termini di progettazione, funzionamento e manutenzione. L'impianto elettrico di un'auto si compone di due elementi principali: l'alimentazione e le apparecchiature elettriche. L'alimentazione include la batteria e il generatore, mentre l'equipaggiamento elettrico comprende il sistema di avviamento del motore, il sistema di accensione del motore a benzina e altri dispositivi elettrici.

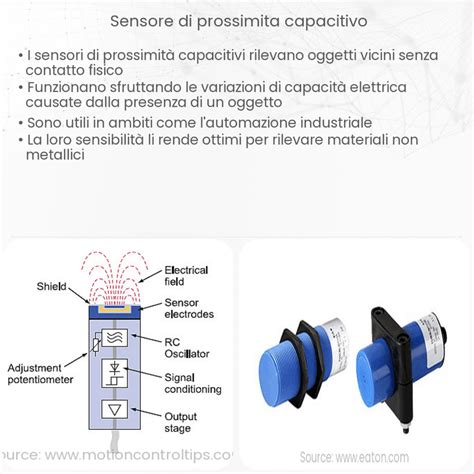

Sensori
I sensori sono i "occhi" e le "orecchie" del veicolo, misurando valori fisici e trasmettendoli ad altri sistemi. Possono rilevare parametri interni o esterni, come pressione, velocità, posizione, temperatura, flusso e prossimità. Sensori più avanzati, come radar, dispositivi a ultrasuoni, telecamere e sensori di impulsi di luce laser (LiDAR), forniscono informazioni su distanza, forma, azimut e posizione in elevazione di un oggetto. I dati provenienti da questi sensori sono elaborati da sistemi di intelligenza artificiale (AI) che, attraverso la fusione dei sensori, offrono al veicolo una maggiore consapevolezza dell'ambiente circostante.
Attuatori
Gli attuatori sono i "muscoli" del veicolo, convertendo un segnale elettrico in una forza capace di muovere un componente meccanico. Nel tempo, molti collegamenti meccanici sono stati sostituiti da questi dispositivi, come solenoidi e motori. Le loro funzioni variano da semplici azioni, come aprire e chiudere una bocchetta del sistema di climatizzazione, a operazioni complesse, come il cambio marcia nella trasmissione.
Unità di Controllo Elettronico (ECU)
Le ECU sono il "cervello" del veicolo. Simili a computer, raccolgono ed elaborano i dati dei sensori e gli input del conducente per controllare diverse funzioni del veicolo, utilizzando software e firmware per gestire il suo funzionamento. Un'auto moderna può contenere oltre cento moduli di controllo.
Elettronica di Potenza
L'elettronica di potenza gestisce il flusso di energia elettrica, comprendendo moduli di controllo, alimentatori, convertitori di potenza e cablaggi ad alta tensione. Fornisce energia ai sistemi con maggiore richiesta, come il motorino di avviamento, i riscaldatori elettrici o i motori elettrici, e gestisce lo stato di carica della batteria. Per i veicoli elettrici, la gestione di una batteria ad alta tensione (HV) è un aspetto cruciale e potenzialmente pericoloso, che richiede l'intervento di personale qualificato.
Reti di Comunicazione
Tutti i moduli e sottosistemi comunicano tra loro tramite reti cablate che utilizzano protocolli specifici, come CAN Bus, LIN, FlexRay ed Ethernet. Inoltre, le reti di comunicazione forniscono connettività V2X (Vehicle-to-Everything) con smartphone, Internet, GPS, infrastrutture o altri veicoli. Il CAN Bus, o Controller Area Network Bus, costituisce il sistema nervoso in un veicolo elettrico, fornendo una comunicazione bidirezionale tra i controller. Un singolo circuito CAN Bus può ora fornire una comunicazione bidirezionale tra i controller insieme ad altri ruoli critici. Sebbene il CAN Bus possa semplificare i circuiti e ridurre la quantità di cavi necessari, ci sono ancora chilometri di cavi tra i paraurti.
Batteria
La batteria, definita come il serbatoio della corrente elettrica, è il primo elemento fondamentale dell'impianto elettrico. La sua funzione è la raccolta di energia. È principalmente responsabile dell'avvio del motore dell'auto e dell'alimentazione del sistema di controllo elettrico per garantire il normale funzionamento del veicolo. Viene caricata dal generatore installato sul motore quando non è alimentato e fornisce alimentazione al sistema di controllo elettronico quando il motore non è in funzione. La tensione della batteria è misurata in Volt e la sua diminuzione oltre un certo limite impedisce l'avvio dell'auto. È importante notare che anche i veicoli elettrici, oltre al pacco batteria ad alta capacità e ad alta tensione, sono dotati di una batteria da 12 volt di serie, che mantiene in funzione i sistemi di sicurezza e interni insieme all'illuminazione. Questa separazione è cruciale per la sicurezza e l'efficienza, poiché evita che i sistemi non di propulsione siano alimentati dalla batteria HV, che potrebbe essere pericolosa in caso di problemi.
Alternatore
Il generatore, o alternatore, è la principale fonte di alimentazione dell'auto. La sua funzione è quella di fornire alimentazione a tutti i dispositivi elettrici (tranne l'avviamento) quando il motore funziona normalmente (al di sopra del minimo) e di caricare contemporaneamente la batteria. Gli alternatori per le automobili possono essere suddivisi in alternatori DC e AC, con o senza spazzole di carbone. Di solito sono costituiti da statore del generatore, armatura, coperchio terminale di avviamento e cuscinetti.
Motorino di Avviamento
Il motorino di avviamento ha la funzione di mettere in rotazione il motore, sfruttando una notevole quantità di energia della batteria, per permettere al propulsore di raggiungere un numero di giri sufficiente in modo da lavorare in autonomia. È parte integrante del sistema di avviamento, che è composto da batteria, interruttore di accensione, relè di avviamento, motorino di avviamento, ecc. La funzione del sistema di avviamento è di convertire l'energia elettrica dalla batteria in energia meccanica attraverso il motorino di avviamento per avviare il motore.
Sistema di Accensione
Il sistema di accensione del motore è costituito da batteria, alternatore, distributore, bobina di accensione e candela. È l'attrezzatura che produce scintilla elettrica tra i due elettrodi della candela, penetrando nell'aria tra gli elettrodi e generando una scintilla per accendere la miscela di gas del cilindro. Le candele sono cruciali per l'avviamento del motore. È importante notare le differenze tra gli schemi elettrici dei motori diesel e benzina. I motori diesel utilizzano l'autocombustione e le candelette per preriscaldare il carburante e facilitare l'innesco della combustione.
Cavi
I cavi sono un altro elemento indispensabile per il funzionamento dell'impianto elettrico auto. Percorrono tutto il corpo vettura e sono rivestiti da una guaina isolante per essere costantemente protetti dalle intemperie. Questi cavi sono di colori differenti: quelli rossi o arancioni indicano una tensione positiva, mentre quelli blu, neri o verdi indicano la massa.
Elettronica per Specifici Sottosistemi
Catena Cinematica
La catena cinematica comprende i sistemi di un'auto che forniscono coppia alle ruote. Dal serbatoio e dal tubo di scarico fino alle batterie e ai motori di un veicolo elettrico, è la parte che consuma più energia. Per questo, la maggior parte dell'elettronica in questa categoria è progettata per migliorare l'efficienza del carburante, le prestazioni del veicolo o ridurre le emissioni.
Nei veicoli a combustione interna, i moduli elettronici più comuni includono:
- Controlli elettronici del carburante
- Controlli delle emissioni
- Unità di controllo motore
- Gestione del motore
- Sensori del motore
- Comandi della trasmissione

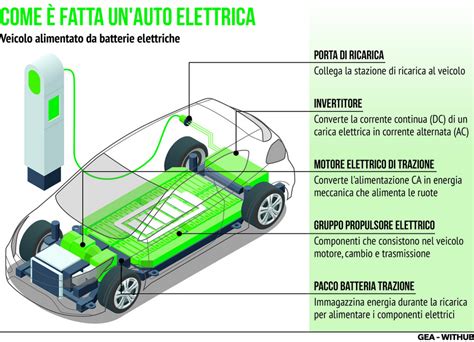

I veicoli ibridi ed elettrici, oltre a molti di questi componenti, utilizzano moduli elettronici di potenza, tra cui:
- Sistemi di gestione della batteria
- Controlli della temperatura della batteria
- Motori ad azionamento diretto
- Componenti elettronici di ricarica
- Inverter e regolatori di tensione
Sistemi di Sicurezza
L'aumento delle capacità dei sensori e dell'edge computing nelle ECU permette ai team di progettazione di migliorare la sicurezza dei veicoli e aumentare la complessità dei moduli.
Alcuni dei sistemi di sicurezza più comuni includono:
- Airbag
- Sistemi antibloccaggio dei freni (ABS)
- Regolazioni antislittamento (ASR)
- Telecamere di retromarcia
- Sensori dell'angolo cieco
- Rilevamento e prevenzione delle collisioni
- Frenata di emergenza
- Assistenza alla partenza in salita (HSA)
- Avvisi di uscita dalla corsia
- Monitoraggio della pressione degli pneumatici
- Sistemi di controllo della trazione (TCS)
Il freno elettroidraulico, o Sensotronic Brake Control (SBC), rappresenta un sistema tecnologicamente avanzato, applicato di serie. Il prossimo passo nella tecnologia dovrebbe essere rappresentato dal freno elettromeccanico, senza la presenza di qualsivoglia parte idraulica.
Sistema di Informazione e Intrattenimento
I dispositivi elettronici che forniscono informazioni o intrattenimento ai passeggeri rientrano in questa categoria.
Tra questi ci sono:
- Connettività a banda larga
- Sistemi di intrattenimento
- Quadri degli strumenti
- Sistemi di navigazione
- Connettività smartphone
- Altoparlanti e microfoni
- Dispositivi di interfaccia utente
- Diagnostica del veicolo
- Configurazione delle funzioni del veicolo
Elettronica del Telaio
I sistemi di elettronica automobilistica che non rientrano nelle categorie precedenti sono classificati come componenti elettronici del telaio.
La Simulazione nella Progettazione Elettronica Automobilistica
Gli ingegneri utilizzano strumenti di simulazione durante l'intero processo di progettazione per affrontare le sfide e le complessità crescenti dell'elettronica automobilistica. La prototipazione virtuale è fondamentale per aumentare le prestazioni, ridurre i reclami in garanzia, verificare la sicurezza, abbassare i costi e accelerare l'immissione sul mercato dei nuovi progetti, evitando di aspettare i prototipi fisici per testare le idee e verificare la robustezza dei sistemi elettronici a carichi termici, strutturali ed elettromagnetici.
La maggior parte delle attività di simulazione si articola in quattro aree principali:
1. Funzionalità
La simulazione viene inizialmente impiegata per testare la funzionalità dei componenti. La risposta di ogni modulo può essere progettata e testata virtualmente a livello di componente, sottosistema e sistema. Strumenti avanzati come Ansys Maxwell, un risolutore di campi elettromagnetici, sono utilizzati per progettare dispositivi elettromeccanici (motori, attuatori) e sistemi elettronici di potenza (trasformatori, regolatori di tensione). Per i sistemi ottici, come le lenti nei sensori basati sulla luce, piattaforme come Ansys Zemax OpticStudio sono essenziali. I designer degli interni possono esplorare l'illuminazione dell'abitacolo con prodotti come Ansys Speos.
2. Ottimizzazione
Una volta soddisfatti i requisiti funzionali, l'obiettivo si sposta sull'ottimizzazione della progettazione per migliorare l'efficienza, ridurre le emissioni e massimizzare le prestazioni. Strumenti come Ansys SCADE Suite, un ambiente di sviluppo basato su modelli, permettono di modificare il firmware di un'ECU. Ansys HFSS, un software di simulazione elettromagnetica ad alta frequenza, è impiegato per progettare e ottimizzare le antenne GPS, che possono poi essere abbinate a piattaforme di simulazione di missione digitale come Ansys Systems Tool Kit (STK) per garantire la ricezione ottimale del segnale. Infine, piattaforme di ottimizzazione complete come Ansys OptiSLang aiutano a raggiungere rapidamente ed efficacemente gli obiettivi.
3. Affidabilità
L'affidabilità è un aspetto cruciale nella progettazione automobilistica, poiché i veicoli devono funzionare correttamente per molti chilometri. Per affrontare le sfide poste da calore, vibrazioni, urti e disturbi elettromagnetici, i team di ingegneri utilizzano strumenti di simulazione strutturale, termica ed elettromagnetica per sottoporre i sistemi elettronici automobilistici a rigorosi test virtuali. Ansys Mechanical, un software di analisi degli elementi finiti, garantisce che tutti i componenti soddisfino i requisiti di durata. Per le schede a circuito stampato (PCB) e i pacchetti di circuiti integrati nelle ECU, strumenti dedicati come Ansys Icepak (simulazione del raffreddamento) e Ansys Sherlock (previsione dell'affidabilità) sono fondamentali.
4. Interferenze Elettromagnetiche e Compatibilità Elettromagnetica (EMI/EMC)
Le EMI/EMC rappresentano una sfida crescente, specialmente con l'aumento dei sistemi ad alta tensione nei veicoli elettrici. L'incremento di componenti ad alta frequenza, segnali digitali ad alta velocità e l'uso di antenne rendono indispensabili strumenti come Ansys SIwave per risolvere problemi di integrità del segnale e della potenza sulle PCB, o Ansys EMC Plus per studiare l'interazione delle onde ad alta frequenza tra cavi e fili.

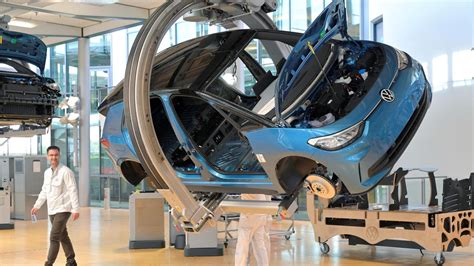

Il Mercato delle Parti Elettriche: Sfide e Opportunità
Il settore dei componenti elettrici automobilistici sta attraversando una fase di transizione, riflettendo le trasformazioni in atto nei veicoli. L'aumento delle funzioni a controllo elettronico e l'ampio utilizzo delle reti di trasmissione dati, che trasformano le auto in una serie di sistemi che dialogano non solo con una centralina ma anche tra loro, stanno inevitabilmente interessando anche i componenti elettrici. Se alcune parti meccaniche sono destinate a scomparire, sostituite dall'elettronica, per il momento le parti elettriche non corrono questo rischio e godono di un controllo elettronico che in generale ne migliora la funzionalità, allungandone così anche la durata nel tempo. Questa maggiore durata delle componenti solleva interrogativi per l'Aftermarket, spingendo le aziende a specializzarsi o a cercare nuovi sbocchi, sia a livello nazionale che internazionale.
Durata e Affidabilità
In generale, i componenti montati in primo equipaggiamento oggi durano di più rispetto al passato. Questo è vero anche per i componenti elettrici, come motorini di avviamento e alternatori, che sono tecnologicamente più avanzati. L'aumento dell'affidabilità è attribuibile a nuovi materiali, nuove tecnologie e controlli più rigidi sul processo produttivo. Tuttavia, anche se la difettosità di ogni singolo componente è ridotta, il numero complessivo di dispositivi elettronici è aumentato, il che significa che ci sono più parti che potenzialmente potrebbero guastarsi e richiedere sostituzione nell'Aftermarket. Ad esempio, l'introduzione di alzacristalli elettrici con motori e riduttori ha aumentato le possibilità di guasto, e i sistemi di sicurezza e comfort controllati elettronicamente aggiungono ulteriori funzioni e complessità.
Il Futuro a 42 Volt
L'introduzione delle fibre ottiche e delle reti di trasmissione CAN nel futuro farà aumentare ulteriormente il numero degli utilizzatori di bordo, che andranno perciò correttamente alimentati. Si parla dunque di un futuro a 42 Volt per l'impianto elettrico delle auto. Questo richiederà una revisione e un ampliamento della gamma di produzione per molti fornitori di componenti. La principale difficoltà sarà la reperibilità di componenti di consumo, come le lampadine, con questi nuovi voltaggi. Per quanto riguarda i componenti elettronici in generale, le correnti in gioco sono molto basse, quindi il problema sarà meno significativo.
La Ricostruzione dei Componenti
La ricostruzione, o rigenerazione, è un'alternativa che sta acquisendo frequenza. Sebbene non si addica a tutte le componenti di un'auto, anche i componentisti più grandi e le case automobilistiche ne fanno sempre più ricorso. Prodotti come motorini di avviamento, alternatori e alcune centraline elettroniche si prestano bene alla ricostruzione. Aziende come Bosch, con il suo programma "eXchange", offrono una vasta gamma di componenti elettrici ed elettronici revisionati, garantendo un livello qualitativo identico al nuovo, poiché durante la revisione vengono sostituiti tutti i particolari critici con ricambi originali e vengono introdotte tutte le migliorie. I prodotti rigenerati sono importanti dal punto di vista ecologico e delle materie prime, offrendo buone garanzie di qualità se il ciclo produttivo è adeguato. Tuttavia, in alcuni casi, come per gli alzacristalli elettrici, la ricostruzione potrebbe non essere economicamente conveniente a causa dei costi di manodopera e del basso costo della componentistica nuova.
Concorrenza Globale
Il mercato dei componenti elettrici ed elettronici ha sempre risentito di una forte concorrenza da parte di aziende dell'Estremo Oriente e dell'India. In passato, la guerra era basata principalmente sui prezzi, con un certo divario qualitativo. Oggi, la differenza di prezzi rimane, ma il divario qualitativo è stato in gran parte colmato. Paesi come la Cina hanno saputo combinare il basso prezzo con una buona qualità, sfruttando le licenze di fabbricazione delle aziende occidentali. Nonostante ciò, aziende europee mantengono un vantaggio competitivo grazie a una migliore conoscenza di certi mercati e un elevato livello di servizio al cliente. La concorrenza più temuta, in particolare sui componenti elettronici di base, proviene dalla Cina, che offre un gap di costo tale da non temere rivali, pur mantenendo un tasso qualitativo elevato. Per i produttori europei, la prospettiva è di investire per mantenere una gamma di prodotti aggiornata e completa, differenziandosi dalla concorrenza di nicchia e cercando nuovi mercati.
Diagnosi e Riparazione
Per la diagnosi e la riparazione dei veicoli moderni, è fondamentale poter accedere a schemi elettrici OEM (Original Equipment Manufacturer) accurati. Database come ALLDATA Europe forniscono schemi elettrici direttamente dai produttori, offrendo informazioni precise e aggiornate. Tuttavia, per i veicoli elettrici, la complessità del design elettrico e la presenza di miglia di cablaggi rendono la diagnostica più impegnativa. Un singolo circuito interrotto nel bus CAN, ad esempio, può causare una serie di sintomi diversi. Per questo motivo, le riparazioni dell'impianto elettrico dei veicoli elettrici dovrebbero essere eseguite solo da personale qualificato e certificato per lavorare su sistemi ad alta tensione. Le officine devono investire in attrezzature specializzate, come dispositivi per scaricare in sicurezza la batteria HV e apparecchiature per il bilanciamento dei moduli batteria, per garantire processi più sicuri ed efficienti.
