Nel panorama sempre più complesso dell'elettronica automobilistica, la gestione e la riparazione dei sistemi di sicurezza come l'airbag rappresentano un aspetto cruciale. La spia dell'airbag accesa sul cruscotto è un segnale che non deve mai essere ignorato, indicando un potenziale malfunzionamento in un dispositivo progettato per tutelare l'incolumità dei passeggeri in caso di incidente. Sebbene l'azzeramento della spia possa sembrare un'operazione semplice, dietro questa procedura si celano diverse sfaccettature tecniche e considerazioni importanti, specialmente quando si ricorre a strumenti avanzati come il JTAG o altri programmatori professionali.
La Spia Airbag Accesa: Cause e Prime Verifiche
L'accensione fissa della spia dell'airbag può derivare da diverse cause, alcune delle quali meno gravi e altre che richiedono un intervento specialistico. È possibile che questa resti accesa anche a seguito di un precedente tamponamento lieve, anche se non ha causato l'esplosione degli airbag. In questi casi, un'officina specializzata può effettuare una diagnosi per verificare la causa dell'accensione e ripristinare l'airbag.
Tra le cause più comuni si annoverano:
- Interruzione della linea: Un problema comune può essere un connettore scollegato o danneggiato, come ad esempio uno spinotto che si è staccato mentre si rimuoveva un vano portaoggetti, impedendo la comunicazione con la centralina.
- Componenti aftermarket: Qualora si siano montate componenti aftermarket, come il volante o i sedili, è possibile riscontrare la spia airbag accesa. Per ovviare a questo inconveniente, sarà sufficiente acquistare delle resistenze da 2.2 Ohm che consentiranno di spegnere l'indicazione sul cruscotto, simulando la presenza del componente originale.

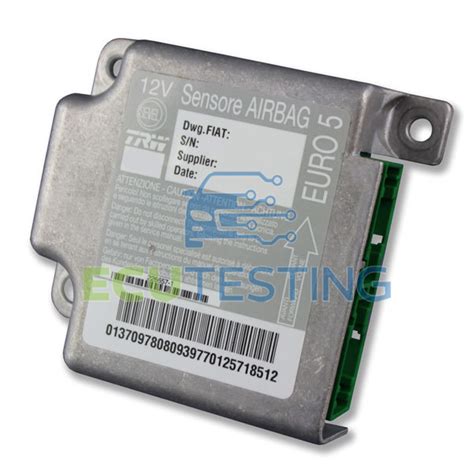

- Malfunzionamento della centralina airbag: In alcuni casi, la centralina stessa può essere difettosa o aver registrato un "crash" che ne compromette il funzionamento. Questo può accadere anche se l'airbag non è esploso fisicamente.
Tentativi di Reset Autonomo: Limitazioni e Rischi
Esistono alcuni tentativi di reset della spia dell'airbag che possono essere effettuati in maniera autonoma, sebbene la loro efficacia sia spesso limitata e non risolutiva per malfunzionamenti più seri.
Un metodo comune prevede di:
- Girare la chiave nel quadro senza mettere in moto l'auto.
- Lasciare il quadro acceso per 7 secondi.
- Portare nuovamente la chiave in posizione off.
- Ripetere la medesima operazione altre tre volte.
Tuttavia, è fondamentale sottolineare che questo tipo di reset è spesso superficiale e non cancella gli errori memorizzati nella centralina airbag. L'errore dell'airbag rimane in memoria nella centralina finché non viene cancellato con uno strumento diagnostico specifico, come un examiner o un programmatore professionale. Staccare la batteria per periodi prolungati, anche per svariate settimane, non produce alcun effetto sul reset dell'errore, in quanto le centraline moderne mantengono la memoria degli errori.
I PROBLEMI E IL FUNZIONAMENTO DEL IMPIANTO AIRBAG COME VALUTARE IL SUO STATO ?
Qualora la spia airbag sia accesa è sempre bene procedere con cautela quando si è alla guida, poiché il sistema potrebbe non essere pienamente operativo in caso di necessità.
Disattivazione dell'Airbag Passeggero: Una Funzione Specifica
In alcune vetture dotate di airbag passeggero, è possibile disattivare questo dispositivo qualora sia necessario posizionare sul sedile al fianco del guidatore un seggiolone per bambini. Questa è una funzione di sicurezza specifica, solitamente attivabile tramite un interruttore a chiave o tramite le impostazioni del veicolo, e non deve essere confusa con la cancellazione di un errore di malfunzionamento. Tentare di disattivare e riattivare l'airbag passeggero tramite strumenti diagnostici non specifici, in presenza di un errore preesistente, potrebbe addirittura causare ulteriori errori nella centralina.

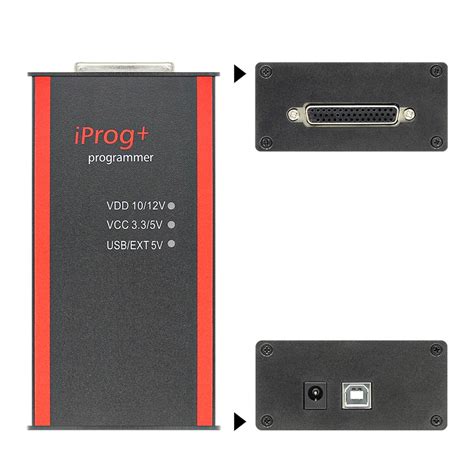

Il Ruolo dei Programmatori Professionali: JTAG e Simili
Nel mondo del tuning elettronico e della riparazione delle centraline, la scelta dello strumento di lavoro fa la differenza tra un intervento fluido e un potenziale disastro. Programmatori professionali come il DFB Technology dFox sono soluzioni di ultima generazione per la lettura e scrittura delle centraline motore (ECU) e dei cambi automatici (TCU), e spesso anche delle centraline airbag. Acquistare un programmatore professionale come il dFox è un investimento importante, non si compra solo uno strumento, si compra una competenza. Se si cerca di elevare il livello della propria officina o del proprio centro tuning, il dFox è un compagno di viaggio ideale.
Il JTAG (Joint Test Action Group) è una tecnologia di interfaccia hardware utilizzata per testare, programmare e debuggare circuiti integrati, inclusi i microcontrollori presenti nelle centraline automobilistiche. La sua applicazione nell'azzeramento degli airbag si riferisce alla capacità di accedere direttamente alla memoria della centralina, permettendo la lettura, la modifica e la scrittura dei dati. Questo è particolarmente utile per:
- Cancellare i dati di crash: Dopo un incidente, anche lieve, la centralina airbag registra i dati di crash. Questi dati, una volta registrati, impediscono il corretto funzionamento del sistema e devono essere azzerati o la centralina sostituita.
- Ripristinare la funzionalità: In caso di malfunzionamenti complessi o dopo la sostituzione di componenti, il JTAG consente di riprogrammare la centralina per ripristinare la piena funzionalità.
- Decodifica e clonazione: In alcuni casi, può essere utilizzato per decodificare o clonare centraline, trasferendo i dati da una all'altra.
Tuttavia, l'utilizzo del JTAG richiede una conoscenza approfondita dell'elettronica e dei protocolli di comunicazione delle centraline. Un errore durante la programmazione può rendere la centralina inutilizzabile, con costi elevati per la sostituzione.
Azzeramento Airbag su Golf (Esempio Specifico)
Per i modelli Golf, in particolare per una Golf mk4 tdi130 del 2002, è stata descritta una procedura specifica per evitare l'accensione della spia airbag durante la lettura della EEPROM, aggirando il problema della centralina airbag che registra un errore per la mancanza di connessione con il quadro strumenti quando questo non è alimentato.
La teoria dietro l'accensione della spia AIRBAG è che quando si toglie il fusibile 11, si esclude l'alimentazione al quadro strumenti. Quando si gira la chiave di accensione, la centralina airbag riceve immediatamente tensione mentre il quadro no. La centralina airbag sente che manca la connessione e quindi registra un errore che poi fa accendere la spia quando si rimette il fusibile a posto. Sui log, l'errore dovrebbe essere qualcosa tipo "mancanza di collegamento con quadro strumenti".
Una soluzione che sembrerebbe semplice ma non praticabile sarebbe quella di non alimentare la centralina airbag insieme al non alimentare il quadro. Questo non è possibile in quanto la centralina airbag prende tensione direttamente dalla chiave senza nessun fusibile in mezzo.
Sulle Golf si può procedere in questo modo:
- Capire quale è il fusibile che va alla centralina motore. Ad esempio, il numero 29.
- Togliere il fusibile.
- Un capo di questo fusibile va verso la centralina (ad esempio, quello di destra). Dando la +12 a questo contatto (SENZA il fusibile inserito), si dà tensione alla centralina, ma tutto il resto della macchina rimane spento/scollegato. La +12 la si può prendere da un paio di punti almeno: l'accendisigari, la batteria stessa, il fusibile dell'accendisigari, il pin 16 della presa OBD2 della Golf.
- A questo punto, è necessario cancellare gli errori sulla centralina motore, che sono gli stessi che si trovano se si fosse fatta la programmazione al banco: gli errori che dicono che non trova il quadro strumenti, che non trova l'immobilizer, che non è potuta andare in moto a causa della mancanza dell'immobilizer e forse qualcos'altro.
Questo metodo, se eseguito correttamente, evita che la centralina airbag registri un errore, permettendo operazioni di diagnostica o programmazione senza conseguenze indesiderate sulla spia.
Problemi Comuni e Soluzioni Avanzate
In alcuni casi, la spia airbag accesa può indicare un problema più profondo che non può essere risolto con semplici reset o procedure di codifica. Ad esempio, se la centralina airbag ha registrato un "crash", potrebbe essere impossibile azzerare l'errore tramite software diagnostici standard o anche con codifiche specifiche come "stg 15 coding 00106 o 106 doit e poi cancella gli errori". Se il crash è andato, la centralina potrebbe essere irrecuperabile e necessitare di sostituzione.
Il costo di una nuova centralina airbag può essere considerevole, rendendo la ricerca di alternative più economiche, come l'acquisto di una centralina usata non incidentata, una scelta comune. Tuttavia, anche in questo caso, la nuova centralina usata potrebbe richiedere una codifica specifica per il veicolo.
Un altro problema comune, specialmente con i sedili lato guida, è il malfunzionamento dello spinotto sotto il sedile. Questo può causare interruzioni e l'accensione della spia. Una soluzione "artigianale" ma efficace, quando il problema è nello spinotto, è "saldare" lo spinotto stesso, eliminandolo: sfilacciare i fili, intrecciarli tra loro, effettuare una saldatura a stagno per evitare distacchi futuri e coprire con nastro isolante. Tuttavia, anche dopo questa riparazione fisica, la spia potrebbe rimanere accesa, richiedendo comunque un reset tramite diagnostico.
La Necessità di Diagnostica Professionale
L'errore dell'airbag rimane in memoria nella centralina e viene visualizzato finché non viene cancellato con un examiner. Non esiste un metodo per resettare l'errore airbag senza una diagnostica specifica. Tentare di risolvere il problema staccando la batteria o scollegando relè della "memoria" non produrrà alcun risultato. Questo è il motivo per cui le officine specializzate richiedono un costo per l'azzeramento: non si tratta solo di "spegnere una luce", ma di interagire con un sistema di sicurezza complesso che richiede strumenti e competenze specifiche.
Nel contesto della riparazione e del tuning, la tecnologia è nulla senza la conoscenza. Pertanto, affidarsi a professionisti con strumenti e competenze adeguate è fondamentale per garantire la sicurezza e la corretta funzionalità del sistema airbag. La tentazione di risolvere il problema in autonomia o con soluzioni "fai da te" può portare a ulteriori errori o, peggio, a compromettere l'efficacia di un sistema di sicurezza vitale.
