Il Baricentro del Veicolo: Teoria e Metodi Pratici di Determinazione

Nel vasto ambito della meccanica veicolare, la comprensione del baricentro è fondamentale per analizzare e prevedere il comportamento dinamico di un veicolo. Su gentile suggerimento di qualche lettore, questo articolo si propone di esplorare cosa sia il baricentro di un veicolo e di illustrare un metodo pratico per individuarne la posizione. In primo luogo, è bene chiarire che, nell’ambito della meccanica del veicolo, i concetti di baricentro, centro di massa e centro di gravità sono a tutti gli effetti coincidenti, un’affermazione che sarà dimostrata nel corso del primo paragrafo.

Concetti Fondamentali: Baricentro, Centro di Massa e Centro di Gravità

Parlando di baricentro, è possibile distinguere tra baricentro geometrico e baricentro fisico. Ovviamente, qualunque oggetto del mondo in cui viviamo ha una massa, quindi in meccanica non abbiamo interesse a prendere in considerazione il baricentro geometrico. Tuttavia, per chiarezza di trattazione, si partirà proprio dalla definizione matematica di baricentro geometrico, per poi modificarla ed ottenere quella di centro di massa e baricentro fisico.

Affinché le definizioni risultino di più semplice comprensione, ci si riferirà a sistemi discreti, cioè si considereranno i corpi come insiemi di tante piccole masse. Questo approccio è adottato semplicemente per utilizzare somme al posto di integrali, ma i concetti sono perfettamente equivalenti.

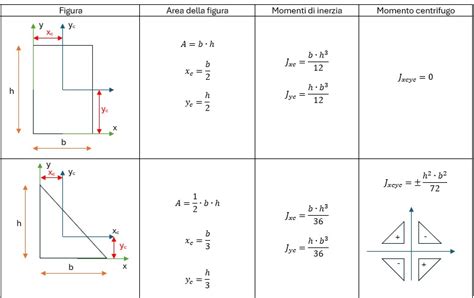

Il Baricentro Geometrico

Il baricentro geometrico (Ggeo) di una certa figura geometrica composta da n punti è il punto medio di tutti i punti della figura. Siano xi, yi e zi le coordinate spaziali dell’i-esimo punto, mentre n è il numero totale di punti del sistema. Le coordinate del baricentro geometrico (xGgeo, yGgeo e zGgeo) sono definite come:

xGgeo = (Σ xi) / nyGgeo = (Σ yi) / nzGgeo = (Σ zi) / n

Per chi non è molto pratico con le espressioni matematiche, il simbolo Σ indica una somma e specifica che si vanno a sommare tutti gli n punti del sistema (dal primo all’n-esimo punto). Con un semplice esempio, l’espressione risulterà di immediata comprensione.

Esempio Numerico di Baricentro Geometrico:Consideriamo tre punti A(1,0,0), B(0,2,0) e C(0,0,3).xGgeo = (1 + 0 + 0) / 3 = 1/3yGgeo = (0 + 2 + 0) / 3 = 2/3zGgeo = (0 + 0 + 3) / 3 = 1Il baricentro geometrico del sistema è Ggeo(1/3, 2/3, 1).

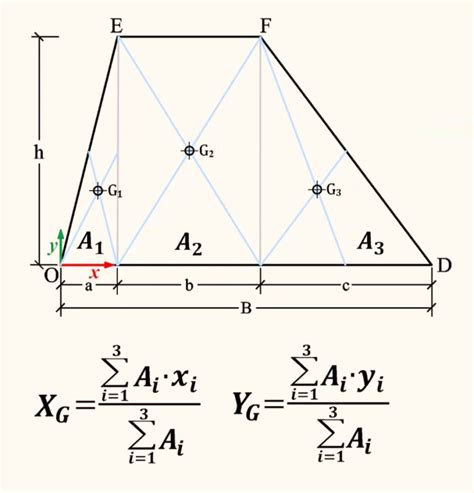

Il Centro di Massa

Per passare al concetto di centro di massa (Gcm), è necessario introdurre il concetto di massa di ciascun punto. Il centro di massa è una media ponderata delle posizioni dei punti, dove i pesi sono le masse di ciascun punto. Siano mi la massa dell’i-esimo punto e mTOT la massa totale del sistema, data dalla somma delle n masse (mTOT = Σ mi). Le coordinate del centro di massa sono definite come:

xGcm = (Σ mi * xi) / mTOTyGcm = (Σ mi * yi) / mTOTzGcm = (Σ mi * zi) / mTOT

Esempio Numerico di Centro di Massa:Siano mA = 1 kg, mB = 10 kg e mC = 4 kg tre masse puntiformi poste nei punti A, B e C menzionati nell’esempio precedente.mTOT = 1 + 10 + 4 = 15 kgxGcm = (11 + 100 + 40) / 15 = 1/15yGcm = (10 + 102 + 40) / 15 = 20/15 = 4/3zGcm = (10 + 100 + 4*3) / 15 = 12/15 = 4/5Il centro di massa del sistema è Gcm(1/15, 4/3, 4/5).

Il Baricentro Fisico e il Centro di Gravità

Definiti i concetti di baricentro geometrico e centro di massa, finalmente enunciamo il concetto di baricentro fisico (G). Esso è quel punto nel quale possiamo considerare applicata la forza peso totale di un sistema materiale (sia esso un corpo o un insieme di corpi). A questa definizione possiamo facilmente associare anche il concetto di centro di gravità, il quale, come dice il nome stesso, non è altro che il punto in cui possiamo considerare applicata la forza di gravità agente sull’intero sistema. Dato che la forza peso di un corpo è pari al prodotto mg della sua massa m per l’accelerazione di gravità g, possiamo enunciare la definizione matematica di baricentro G a partire dalla precedente espressione del centro di massa: basta moltiplicare ciascuna massa mi per l’accelerazione di gravità gi a cui essa è soggetta.

xG = (Σ mi * gi * xi) / (Σ mi * gi)yG = (Σ mi * gi * yi) / (Σ mi * gi)zG = (Σ mi * gi * zi) / (Σ mi * gi)

L’accelerazione di gravità g non è una costante universale, ma dipende dalla distanza dal centro della Terra. Essa può essere espressa come:

g = G * mT / r^2

in cui G è la costante di gravitazione universale (vale 6,67·10^-11 Nm^2/kg^2), mT è la massa della Terra, r è la distanza tra il corpo ed il centro della Terra. L'accelerazione di gravità varia:

• In funzione della latitudine: da un valore di circa 9,79 m/s² in corrispondenza dell’Equatore a circa 9,86 m/s² ai Poli.
• In funzione della quota: da un valore di circa 9,79 m/s² sulla cima dell’Everest ad un valore di circa 9,85 m/s² nella fossa delle Marianne.

Come si può notare, a grandi variazioni di distanza dal centro della Terra corrispondono piccole variazioni dell’accelerazione di gravità. Per tale ragione, per questioni rientranti nel campo della meccanica classica, si considera un valore medio di 9,806 m/s² per tutti i corpi presenti sulla superficie terrestre.

Dato che la porzione di spazio occupata da un veicolo, per quanto esso possa essere grande, è comunque molto limitata, tutti i punti del veicolo sono soggetti alla stessa accelerazione di gravità, quindi gi = g. Sulla base di queste considerazioni, la definizione di baricentro diventa perfettamente equivalente alla definizione di centro di massa. In tal modo abbiamo dimostrato l’equivalenza dei concetti di centro di massa, baricentro e centro di gravità nell’ambito della meccanica del veicolo. D’ora in poi, ogni volta che si scriverà la parola baricentro ci si riferirà sempre al baricentro fisico, in quanto si ha sempre a che fare con sistemi materiali, cioè dotati di massa.

L'Importanza del Baricentro nella Dinamica Veicolare

Il baricentro rappresenta un punto cruciale nella comprensione del comportamento di un veicolo in movimento. La sua posizione influenza direttamente parametri fondamentali come la stabilità, la maneggevolezza, la capacità di frenata e l'accelerazione.

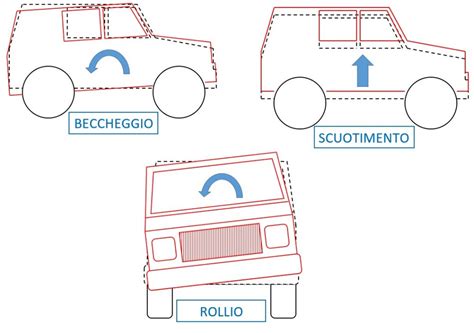

Un baricentro più basso, ad esempio, tende a migliorare la stabilità in curva e a ridurre il rollio, poiché diminuisce il braccio di leva attraverso cui le forze centrifughe agiscono sul veicolo. Al contrario, un baricentro più alto può aumentare la tendenza al ribaltamento, soprattutto in presenza di forze laterali elevate.

Anche la distribuzione del peso lungo gli assi (anteriore e posteriore) e tra i lati (destra e sinistra) influisce notevolmente sulla dinamica. Una maggiore percentuale di peso sull'asse anteriore può favorire la stabilità direzionale ma potrebbe penalizzare la trazione posteriore, e viceversa. Allo stesso modo, una distribuzione sbilanciata lateralmente può portare a differenze di carico sulle ruote, influenzando l'aderenza e la risposta dello sterzo.

Impatto sulla Sicurezza

La posizione del baricentro è un fattore determinante per la sicurezza attiva e passiva del veicolo. In situazioni di emergenza, come una frenata brusca o una manovra evasiva, il trasferimento di carico dovuto all'inerzia modifica temporaneamente la distribuzione del peso sulle ruote. Se il baricentro è posizionato in modo ottimale, questi trasferimenti di carico possono essere gestiti meglio dal sistema sospensivo e dagli pneumatici, mantenendo il controllo del veicolo. Un baricentro troppo alto o una distribuzione del peso sfavorevole possono esacerbare gli effetti del trasferimento di carico, portando a perdita di aderenza, sbandamenti o persino ribaltamenti.

Impatto sulle Prestazioni

Per i veicoli sportivi o da competizione, l'ottimizzazione del baricentro è una delle chiavi per massimizzare le prestazioni. Un baricentro ribassato e centralizzato consente di sfruttare al meglio l'aderenza disponibile, migliorare la risposta ai comandi dello sterzo e aumentare la velocità in curva. Anche la capacità di accelerazione e frenata è influenzata: una distribuzione del peso equilibrata aiuta a prevenire il pattinamento in accelerazione e il bloccaggio delle ruote in frenata.

Metodi per la Determinazione della Posizione del Baricentro

Esistono vari metodi per determinare la posizione del baricentro di un autoveicolo: alcuni richiedono pochi strumenti, altri si basano sull’impiego di veri e propri impianti di prova. In ogni caso, bisogna prestare particolare attenzione soprattutto nel misurare l’altezza del baricentro poiché si può incorrere in errori non trascurabili.

Individuazione su un Sistema di Riferimento

Innanzitutto, occorre definire un sistema di riferimento rispetto al quale determinare le coordinate del baricentro. Un approccio comune prevede di fissare il centro O del sistema di riferimento nel centro dell’orma di contatto dello pneumatico posteriore destro. Gli assi cartesiani x, y e z sono orientati come illustrato, ad esempio, con l'asse x che punta in avanti, l'asse y verso sinistra e l'asse z verso l'alto.

Metodo della Pesatura delle Singole Ruote

Una delle procedure più comuni e più semplici da attuare è forse quella basata sulla pesatura delle singole ruote. Per un utilizzatore privato, un appassionato o chi vuole apportare modifiche con cognizione di causa possono bastare quattro bilance pesapersone da bagno. Ovviamente le comuni bilance pesapersone arrivano attorno ai 130 Kg e un autoveicolo ha normalmente più di 130 Kg per ruota. In questo caso si possono utilizzare delle leve. Si pone un asse dove a metà appoggerà la ruota, ad un estremo appoggerà ad un punto fisso e all’altro estremo appoggerà sulla bilancia. Se il peso dovesse essere superiore ai 260 Kg è possibile con lo stesso principio posare la ruota ad un terzo della lunghezza dell’asse in prossimità del punto di appoggio a terra e la bilancia peserà un terzo del peso gravante. Non si sta preparando un’astronave o uno strumento medicale altamente sofisticato, quindi l'accuratezza di queste misurazioni, pur non essendo al livello di strumentazione professionale, può essere sufficiente per molte applicazioni pratiche. Più il veicolo sarà sollevato maggiore sarà l’accuratezza della misura.

Rilevando la ripartizione del carico sulle singole ruote, è possibile determinare la posizione del baricentro G sul piano xy (le coordinate longitudinali e trasversali).Siano:

• Qad: carico verticale sulla ruota anteriore destra
• Qas: carico verticale sulla ruota anteriore sinistra
• Qpd: carico verticale sulla ruota posteriore destra
• Qps: carico verticale sulla ruota posteriore sinistra

Determinazione della coordinata x (longitudinale):La coordinata x del baricentro (xG) può essere calcolata considerando i momenti attorno all'asse posteriore.Sia Qa il carico verticale sull'asse anteriore (= Qad + Qas), e P il peso totale del veicolo (= mtot * g, dove g è l’accelerazione di gravità). Sia l il passo del veicolo.Allora, in equilibrio:P * xG = Qa * lDa cui:xG = (Qa * l) / P

Determinazione della coordinata y (trasversale):La coordinata y del baricentro (yG) può essere calcolata considerando i momenti attorno all'asse longitudinale.Sia Qd il carico sul lato destro del veicolo (= Qad + Qpd), e Qs il carico sul lato sinistro (= Qas + Qps). Sia C la carreggiata del veicolo.Allora, in equilibrio (prendendo come riferimento un asse passante per il centro delle orme di contatto delle ruote destre):P * yG = Qs * CDa cui:yG = (Qs * C) / P

Rilevando la ripartizione del carico sulle singole ruote, queste formule ci consentono di determinare la posizione del baricentro G sul piano xy.

Determinazione dell'Altezza del Baricentro (zG)

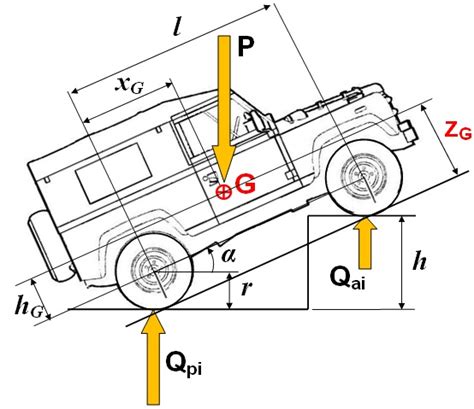

A questo punto arriva la parte più delicata: individuare l’altezza del baricentro. Per identificare la quota zG occorre eseguire un’operazione di pesatura con il veicolo inclinato ed applicare l’equazione di equilibrio alla rotazione.

La procedura consiste nel sollevare un asse del veicolo di una certa altezza h, mantenendo l'altro asse a terra. Si misurano i carichi sulle ruote dell'asse sollevato e si applicano i principi di equilibrio.Supponiamo di sollevare l'asse anteriore del veicolo di un'altezza h. Si misurano i nuovi carichi sulle ruote anteriori (Q'ad e Q'as) e sulle ruote posteriori (Q'pd e Q'ps).Il momento generato dal peso del veicolo rispetto al punto di rotazione (ad esempio, l'asse posteriore) deve essere uguale al momento generato dalle forze verticali misurate.Sia θ l'angolo di inclinazione del veicolo.zG = (l * P * senθ) / (Q'a * cosθ) - R

Dove R è il raggio delle ruote. Questa formula può variare leggermente a seconda della configurazione esatta del setup di misurazione e dei punti di riferimento.

Di solito, si esegue la medesima procedura girando il veicolo (nel nostro caso sollevando l’asse posteriore) e si calcola zG come media dei risultati ottenuti. Naturalmente, inclinando il veicolo si assiste alla deformazione di molle e pneumatici a causa del trasferimento di carico. Pertanto, al fine di ridurre l’errore di misura, prima di inclinare il veicolo è bene bloccare le sospensioni nella posizione che assumono quando il mezzo è in piano. Per quanto riguarda gli pneumatici, avendo essi una rigidezza verticale notevolmente superiore rispetto a quella delle sospensioni, non serve adottare particolari accorgimenti. Al massimo, si può aumentare la pressione di gonfiaggio degli pneumatici non sollevati, onde compensarne la deflessione.

Altri Metodi di Determinazione

Oltre al metodo illustrato, ci sono anche altri modi per determinare la posizione del baricentro.

Metodo della Sospensione:Uno di questi consiste nel sospendere il veicolo mediante delle funi ed osservare come esso si posiziona: il baricentro si trova sulla verticale passante per il gancio di sollevamento. Ripetendo l'operazione da diversi punti di sospensione, l'intersezione delle linee verticali individuerà la posizione del baricentro.

Impianti Specifici:Altre procedure si basano, invece, sull’impiego di impianti specifici, come la tilt table del Centro Polifunzionale di Sperimentazione dell’Esercito o la piattaforma di cui dispone il TARDEC statunitense. Questi impianti sono progettati per fornire misurazioni estremamente precise e controllate del baricentro.

Quest’ultimo impianto, il TARDEC, consente anche di determinare i momenti d’inerzia dei veicoli, informazioni cruciali per l'analisi dinamica avanzata e la progettazione di sistemi di controllo.

Stima in Tempo Reale:Infine, esiste la possibilità di stimare la posizione del baricentro in tempo reale durante la marcia di un veicolo, equipaggiandolo con determinati sensori ed elaborando i dati acquisiti in maniera appropriata. Questo approccio è particolarmente utile per i veicoli moderni dotati di sistemi avanzati di assistenza alla guida (ADAS) e per i veicoli a guida autonoma, dove la conoscenza dinamica del baricentro può migliorare le prestazioni dei sistemi di controllo e la sicurezza. Sensori di accelerazione, velocità angolare e forza possono essere utilizzati in combinazione con algoritmi di filtraggio (come il filtro di Kalman) per stimare la posizione del baricentro mentre il veicolo si muove e le condizioni di carico variano (ad esempio, passeggeri che si muovono o carico che si sposta).

Considerazioni Pratiche per la Misurazione del Baricentro

Quando si procede alla misurazione del baricentro di un veicolo, sia con metodi semplici che con strumentazioni avanzate, è fondamentale considerare alcuni aspetti pratici per garantire l'accuratezza dei risultati.

Condizioni del Veicolo

Per ottenere misurazioni significative, il veicolo dovrebbe trovarsi in una condizione standardizzata. Ciò include:

• Livello di carburante: Un serbatoio pieno o vuoto influenzerà la massa totale e la posizione del baricentro. È consigliabile effettuare misurazioni con un livello di carburante specifico (ad esempio, mezzo serbatoio) e annotarlo.
• Pressione degli pneumatici: Una pressione non uniforme o troppo bassa può alterare la deformazione degli pneumatici e, di conseguenza, le altezze di riferimento.
• Assenza di passeggeri e carico: Se non si sta cercando il baricentro in condizioni di carico specifiche, è bene che il veicolo sia scarico da persone e oggetti non fissi. Ogni variazione di massa sposterà il baricentro.
• Sospensioni bloccate o in posizione di riposo: Come accennato, bloccare le sospensioni durante la misurazione dell'altezza del baricentro riduce gli errori dovuti alla deformazione elastica. Se non è possibile bloccarle, assicurarsi che il veicolo sia assestato sulla sua altezza di marcia normale.

Scelta del Sistema di Riferimento

La scelta del sistema di riferimento è arbitraria ma cruciale per la coerenza delle misurazioni. Indipendentemente dal punto di origine scelto (spesso il centro dell'orma di contatto di una ruota posteriore, come illustrato), è importante che questo sia chiaramente definito e che tutte le misurazioni di distanza (passo, carreggiata, altezze) siano effettuate con riferimento ad esso.

Accuratezza degli Strumenti di Misura

L'accuratezza delle bilance e degli strumenti per la misurazione delle distanze (es. metri a nastro, livelli laser) influenzerà direttamente l'accuratezza del baricentro calcolato. Per applicazioni professionali, sono necessarie bilance di precisione calibrate e strumenti di misurazione di alta qualità. Per scopi amatoriali, le bilance da bagno opportunamente adattate possono offrire una stima accettabile, ma è bene essere consapevoli dei limiti.

Ripetibilità delle Misurazioni

Eseguire più misurazioni e calcolare una media può aiutare a ridurre l'impatto di errori casuali. Questo è particolarmente vero per la misurazione dell'altezza del baricentro, dove piccole imprecisioni nell'inclinazione o nella misurazione dell'altezza di sollevamento possono portare a differenze significative. La ripetizione della procedura inclinando il veicolo in direzioni diverse (ad esempio, sollevando prima l'asse anteriore e poi il posteriore) e mediando i risultati è una pratica consigliata.

In sintesi, la determinazione del baricentro di un veicolo è un'operazione che richiede attenzione ai dettagli e l'applicazione di principi fisici. Comprendere appieno questo concetto e i metodi per misurarlo è essenziale sia per gli ingegneri automobilistici che per gli appassionati che desiderano ottimizzare le prestazioni e la sicurezza dei loro veicoli.
