Le antenne a montaggio magnetico offrono una soluzione pratica e flessibile per molte applicazioni radio e di segnale, consentendo una comunicazione affidabile e adattabile in una vasta gamma di contesti. Queste antenne sono importanti perché possono essere fissate in modo sicuro alle superfici metalliche tramite una base magnetica, rendendole ideali per chi ha bisogno di una facile installazione, di regolazioni rapide e di rimozione senza modifiche permanenti alla superficie del veicolo.
Componenti Essenziali di un'Antenna a Montaggio Magnetico
Le antenne a montaggio magnetico hanno tre componenti principali che lavorano in sinergia per garantire prestazioni ottimali:
Elemento d'antenna
L'elemento d'antenna è il cuore di qualsiasi sistema d'antenna. In base alla sua lunghezza e al suo design, determina il tipo di bande di frequenza che può ricevere o trasmettere. La sua struttura è cruciale per la risonanza e l'efficienza della comunicazione.

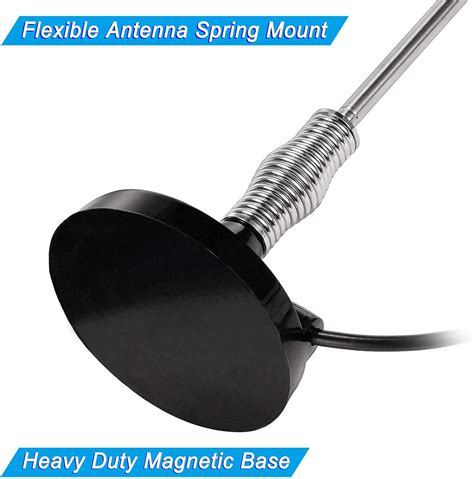

Base Magnetica
Questo componente offre il vantaggio unico delle antenne a montaggio magnetico. Grazie a un forte magnete, la base può essere fissata saldamente a qualsiasi superficie ferromagnetica, come la carrozzeria di un'auto, un camion o un tetto metallico. Le basi magnetiche variano in dimensioni e potenza, con modelli da 16 cm o 17,5 cm che sono comuni e offrono un'adesione robusta. La scelta di una base magnetica universale o di un kit già completo dipende dalle esigenze specifiche dell'utente, sebbene spesso una buona base magnetica con attacco PL possa essere combinata con diverse antenne veicolari.
Cavo Coassiale
Un cavo coassiale collega l'antenna al dispositivo di segnale. È progettato per mantenere l'integrità del segnale per tutta la sua lunghezza, riducendo al minimo la perdita di segnale e le interferenze. La qualità del cavo è fondamentale per le prestazioni complessive del sistema. Un cavo coassiale arrotolato o schiacciato può influire negativamente sulla qualità del segnale, quindi è consigliabile lasciarlo libero e ben disteso, con curve ampie.
Principi di Funzionamento delle Antenne a Base Magnetica
Le antenne a base magnetica funzionano in base ai principi dell'adesione magnetica e della trasmissione del segnale, garantendo stabilità e comunicazione efficace.
Adesione Magnetica alle Superfici Metalliche
La base magnetica dell'antenna sfrutta il ferromagnetismo per aderire saldamente alle superfici metalliche. L'attrazione magnetica è creata dall'inserimento di un forte magnete all'interno della base, che consente all'antenna di rimanere in posizione anche in condizioni difficili, come le vibrazioni del veicolo, il vento e i movimenti improvvisi. Questa caratteristica è particolarmente vantaggiosa per le configurazioni mobili, perché garantisce la stabilità e il posizionamento dell'antenna nonostante i continui spostamenti. È fondamentale che il contatto con la superficie metallica fornisca una base di messa a terra, che contribuisce a stabilizzare il segnale e a migliorare le prestazioni complessive, anche se queste antenne non necessitano di un cavo di messa a terra dedicato.
Trasmissione e Ricezione di Segnali
Le antenne a base magnetica funzionano catturando e inviando segnali a radiofrequenza (RF).
- Ricezione del segnale: L'elemento dell'antenna è progettato per catturare i segnali RF in arrivo dall'ambiente circostante.
- Trasmissione del segnale: Per la comunicazione in uscita, il dispositivo genera segnali elettrici che viaggiano attraverso il cavo coassiale fino all'antenna. L'antenna converte quindi questi segnali elettrici in onde RF e li trasmette nell'ambiente circostante. Un buon piano di massa, fornito dalla superficie metallica su cui è montata l'antenna, è fondamentale per garantire che il segnale si propaghi in modo uniforme e potente.
Come verificare il funzionamento corretto di un'antenna cb by truck point
Tipologie di Antenne a Montaggio Magnetico e Loro Applicazioni
Le antenne a montaggio magnetico sono di vari tipi, ciascuna realizzata per applicazioni e gamme di frequenza specifiche, offrendo soluzioni per un'ampia gamma di utenti.
Antenne CB (Citizen Band)
Utilizzate principalmente per le radio Citizen Band (CB), queste antenne operano sulla gamma di frequenze 27 MHz. Sono molto apprezzate da camionisti, appassionati di fuoristrada e pendolari rurali per la loro capacità di fornire comunicazioni chiare e affidabili su medie distanze. Le antenne CB sono una scelta eccellente per chi cerca di comunicare senza affidarsi alle reti cellulari, soprattutto nelle aree con minore copertura. Modelli come la Midland ML145, diffusa da oltre 40 anni, sono noti per la loro affidabilità e semplicità di installazione, e possono essere montate a centro tetto o su base magnetica.
Antenne VHF (Very High Frequency)
Queste antenne sono progettate per funzionare nella gamma delle frequenze molto alte (VHF), tipicamente tra 30 MHz e 300 MHz, il che le rende molto efficaci per le applicazioni che richiedono comunicazioni a lungo raggio in linea di vista. Comunemente utilizzate nei settori della marina e dell'aviazione, le antenne VHF a montaggio magnetico consentono comunicazioni robuste su lunghe distanze, in particolare in ambienti aperti.
Antenne UHF (Ultra High Frequency)
Le antenne a montaggio magnetico ad altissima frequenza (UHF) operano in un intervallo compreso tra 300 MHz e 3 GHz, rendendole adatte alla comunicazione nelle aree urbane dove la penetrazione del segnale è importante. Le antenne UHF sono in grado di superare ostacoli come edifici e strutture dense, il che le rende molto efficaci per le applicazioni in città.
Antenne Dual-Band
Grazie alla funzionalità dual-band, queste antenne combinano le funzionalità VHF e UHF in un'unica unità, consentendo agli utenti di passare da una banda di frequenza all'altra. Questo rende le antenne dual-band versatili, soprattutto per gli utenti che devono comunicare su varie distanze e in vari ambienti, come i servizi di emergenza.
Antenne GMRS (General Mobile Radio Service)
Queste antenne sono sintonizzate specificamente per il servizio di radiocomunicazione mobile generale (GMRS). Le antenne GMRS operano su frequenze UHF intorno a 462 MHz, ideali per le comunicazioni a corto raggio all'interno di un gruppo.
Ciascuna di queste antenne a montaggio magnetico ha una funzione unica, che consente di aiutare una vasta gamma di utenti, dagli operatori professionali agli hobbisti.
Vantaggi e Svantaggi delle Antenne a Montaggio Magnetico
Le antenne a montaggio magnetico offrono vantaggi e svantaggi unici, che le rendono adatte a una varietà di applicazioni, ma con alcune considerazioni da tenere a mente.
Vantaggi
- Installazione Flessibile: Uno dei vantaggi più significativi delle antenne a montaggio magnetico è la loro flessibilità e facilità di installazione. A differenza delle antenne montate in modo permanente, che richiedono l'esecuzione di fori su superfici specifiche, le antenne a montaggio magnetico possono essere installate rapidamente, semplicemente appoggiandole su una superficie metallica. Questa installazione rapida è ideale per chi ha bisogno di una configurazione temporanea in cui l'antenna può essere spostata frequentemente.
- Applicazioni Versatili: Le antenne a montaggio magnetico possono essere fissate su qualsiasi superficie metallica, che si tratti del tetto di un'auto, di un palo di metallo, di un edificio con struttura metallica o persino di una ringhiera esterna.
- Nessuna Modifica Permanente alle Superfici: Poiché si basano su una base magnetica anziché su viti o bulloni, le antenne a montaggio magnetico preservano l'integrità della superficie su cui sono montate. Questo le rende un'opzione più interessante per gli utenti che preferiscono metodi di installazione non invasivi rispetto ai supporti permanenti che richiedono forature.
Svantaggi
- Suscettibili di Furto: Poiché le antenne a montaggio magnetico sono facilmente rimovibili, sono più inclini al furto rispetto alle antenne installate in modo permanente con viti o bulloni.
- Adesione Variabile rispetto ad altri Supporti: I supporti magnetici offrono generalmente una migliore adesione e stabilità rispetto ai supporti a ventosa, che possono perdere la loro presa nel tempo o in condizioni ambientali variabili. Le ventose possono indebolirsi in condizioni climatiche estreme o in caso di utilizzo prolungato, causando un potenziale distacco. Tuttavia, è importante assicurarsi che la base magnetica sia di qualità e abbia un magnete sufficientemente potente.
Applicazioni Comuni delle Antenne a Montaggio Magnetico
Le antenne a montaggio magnetico sono utilizzate in un'ampia gamma di applicazioni di comunicazione grazie alla loro facilità di installazione, flessibilità e versatilità.
Comunicazione Mobile
Per le comunità di camionisti e fuoristradisti, le antenne CB e GMRS a montaggio magnetico rappresentano una soluzione comoda e affidabile per mantenere le comunicazioni in viaggio. Sono ampiamente utilizzate nel settore degli autotrasporti, dove i conducenti comunicano le condizioni della strada, i pericoli e altre informazioni vitali.
Servizi di Emergenza
Le antenne a montaggio magnetico svolgono un ruolo cruciale nei servizi di emergenza, soprattutto le antenne VHF/UHF a doppia banda, che consentono di comunicare su più bande di frequenza, garantendo la connettività in situazioni critiche.
Comunicazione Marittima
In ambiente marino, le antenne VHF a montaggio magnetico sono popolari tra gli operatori di imbarcazioni che necessitano di comunicazioni affidabili durante la navigazione in mare aperto.
Ottimizzazione delle Prestazioni di un'Antenna a Montaggio Magnetico
Per garantire che un'antenna a montaggio magnetico funzioni al meglio, è essenziale considerare diversi fattori che influenzano la qualità del segnale e la portata. La qualità di un'antenna si misura principalmente da una combinazione di fattori tecnici e pratici, tra cui posizione e piano di massa, lunghezza e qualità della bobina, robustezza meccanica e facilità di taratura.
Posizionamento dell'Antenna
La scelta ideale è montarla il più in alto possibile e in zona libera da ostacoli, centrata su una superficie metallica continua (come il tetto di un fuoristrada o di un camion). Un buon piano di massa è fondamentale per garantire che il segnale si propaghi in modo uniforme e potente. Montaggi bassi o decentrati possono compromettere le prestazioni. Oggetti metallici, dispositivi elettronici o ostruzioni vicino all'antenna possono influire sulla qualità del segnale, creando interferenze.
Lunghezza dell'Antenna e Portata
La regola di base è semplice: più l'antenna è lunga, maggiore sarà la portata del segnale. Tuttavia, esistono sistemi progettati con grande precisione che riescono a garantire ottime performance anche con antenne più corte, grazie a soluzioni tecniche avanzate e all'ottimizzazione dei componenti. La lunghezza dell'antenna, unita a una bobina ben progettata, offre una trasmissione più stabile ed efficiente.
Robustezza Meccanica
Vento, vibrazioni e urti sono all'ordine del giorno per chi viaggia molto, quindi un modello resistente è un investimento nel tempo. La robustezza meccanica garantisce che l'antenna mantenga la sua integrità e funzionalità anche in condizioni difficili.
Taratura dell'Antenna
La taratura dell'antenna è cruciale per far sì che la potenza trasmessa venga effettivamente irradiata dall’antenna, ottenendo così un segnale più pulito e una propagazione ottimale. Per effettuarla è necessario un rosmetro (SWR meter). Si consiglia di effettuare la misurazione su almeno due canali distanti (es. canale 1 e 40 per le CB) per verificare il rapporto di onde stazionarie (ROS). Un ROS alto, come tra 8 e 10, indica un problema che può essere dovuto a un cortocircuito nel cavo o nel connettore, oppure a un'antenna difettosa. Le prove effettuate con analizzatore d'antenna dimostrano che al variare della lunghezza del cavo non cambia assolutamente nulla se l'accoppiamento induttivo tra base e carrozzeria è perfetto. Pertanto, un ROS elevato in questi casi indica spesso un problema nell'antenna stessa o nella sua connessione.
Errori Comuni nella Taratura e Installazione:
- Montaggio basso o decentrato: posizionare sempre l’antenna il più in alto e centrato possibile.
- Massa RF insufficiente: assicurarsi di avere un buon contatto elettrico tra antenna e telaio, e se serve aggiungere trecce di massa robuste.
- Cavo coassiale arrotolato o schiacciato: lasciarlo libero e ben disteso, con curve ampie.
- Connettori scadenti o ossidati: usare componenti di qualità e proteggerli con nastro autoagglomerante o guaina termorestringente.
- Taratura in garage: effettuare sempre la regolazione in spazi aperti e senza interferenze metalliche che possono alterare la misura del ROS.
Gestione del Cavo Coassiale
La lunghezza del cavo coassiale in una installazione con base magnetica, se corretta, non cambia nessun parametro di funzionamento. Tuttavia, la cura nei collegamenti è fondamentale, soprattutto quando si adoperano alte potenze. Se il cavo originale (spesso di 4 metri) non è sufficiente, è possibile prolungarlo. Si può usare un barilotto femmina-femmina di qualità per aggiungere altri due metri di cavo, sostituire in toto il cavo con uno più lungo, o fare una giunta artigianale "a modo", che in alcuni casi può essere preferibile a due connettori più un barilotto. Un barilotto di bassa qualità può introdurre una piccola perdita d'inserzione. È veramente strano che non bastino 4 metri di cavo in molte installazioni veicolari.
Scelta dell'Antenna in Base al Veicolo
Non tutte le antenne vanno bene per ogni veicolo, poiché ci sono esigenze diverse che richiedono specifiche tecniche e determinate modalità di installazione.
Per Fuoristrada
Se la carrozzeria è in acciaio, è possibile installarla al centro del tetto utilizzando una base magnetica. In alternativa, è possibile fissarla su una staffa PL montata su una parte solida del mezzo, come il portaruota posteriore, vicino alla ruota di scorta.

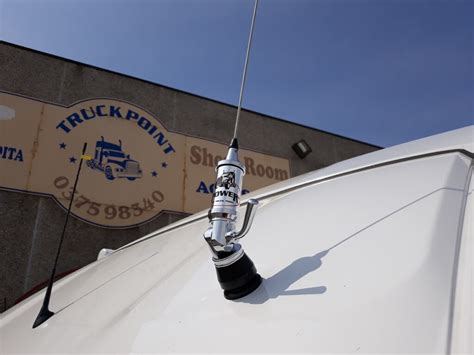

Per Camion
Per un camion è meglio una staffa montata sugli specchi laterali, con buone connessioni di massa verso la cabina o il telaio, garantendo una maggiore stabilità e un piano di massa efficace.
Per Camper
Per un camper, che spesso ha la carrozzeria in vetroresina, serve un’antenna specifica per superfici non metalliche o con piano di massa "fittizio" simulato nella struttura dell’antenna, come la Midland RV65.
Problematiche Comuni e Soluzioni
Diversi utenti riscontrano problemi con le antenne a base magnetica, spesso legati a ROS elevato o alla compatibilità tra i componenti.
ROS Elevato
Un ROS elevato, come 8 o 10, è un grave problema. Se non è in corto il cavo o il connettore, il problema potrebbe risiedere nell'antenna stessa o nella base magnetica. In alcuni casi, antenne specifiche possono avere difetti di fabbricazione che portano a un ROS incontrollabile. Se il problema persiste con diverse antenne e basi magnetiche su diverse auto, potrebbe essere la base magnetica stessa, oppure la necessità di una taratura più accurata dell'antenna in combinazione con la base magnetica. Alcuni utenti hanno risolto problemi di ROS elevato accorciando significativamente lo stilo dell'antenna, suggerendo che le basi magnetiche possano richiedere una taratura diversa rispetto alle installazioni fisse. Trovare la risonanza e regolare l'altezza dello stilo è fondamentale per abbassare il ROS.
Compatibilità dell'Antenna con la Base PL
Molte antenne, anche modelli popolari come la Midland ML145, utilizzano il classico attacco PL. Tuttavia, alcuni venditori possono affermare che certe antenne non sono compatibili con una base magnetica PL, il che può generare confusione. È importante verificare che l'antenna sia progettata per lavorare con una base magnetica e che il nottolino di ottone sia montato correttamente nella base.
Prolungamento del Cavo Coassiale
Come menzionato, la lunghezza del cavo coassiale non dovrebbe influenzare i parametri di funzionamento se l'installazione è corretta. Quindi, si può prolungare il cavo con un barilotto o sostituirlo, purché i collegamenti siano di qualità.
Scelta dei Modelli Midland di Antenne CB
Alcune antenne della gamma Midland sono diventate vere e proprie icone per gli autotrasportatori e gli appassionati di tutto il mondo, grazie alla loro affidabilità e prestazioni.
- ML145: L'antenna più diffusa in assoluto, presente sul mercato da oltre 40 anni. Può essere montata a centro tetto o su base magnetica con l’apposito kit, ed è nota per la sua affidabilità e semplicità di installazione.
- X-Turbo 60 e X-Turbo 80: La scelta per chi cerca le massime prestazioni come potenza, efficienza e stabilità anche a velocità elevate. Perfette per installazioni fisse.
- Famiglia LUX: Le antenne per chi vuole farsi notare. Durante la trasmissione si illuminano, rendendo unica la tua comunicazione, anche visivamente.
- RV65: Progettata appositamente per camper e mezzi senza piano di massa metallico, offre soluzioni per veicoli con carrozzeria in vetroresina.
Le antenne a montaggio magnetico rappresentano una soluzione efficace e flessibile per una serie di esigenze di comunicazione. Grazie alla facilità di installazione, all'adattabilità alle superfici metalliche e all'idoneità in vari ambienti, sono la scelta migliore per gli utenti che necessitano di una configurazione temporanea e non invasiva dell'antenna.
