Posizionamento e Funzionamento delle Batterie nella Volvo S90: Una Guida Completa

La Volvo S90, come molte automobili moderne, integra un sistema di alimentazione complesso, che include non solo la tradizionale batteria di avviamento, ma anche batterie ausiliarie e, in alcune configurazioni, batterie specifiche per le chiavi telecomando. Comprendere la posizione e la funzione di queste batterie è fondamentale per la manutenzione e l'ottimizzazione delle prestazioni del veicolo, in particolare per i modelli dotati della funzione Start/Stop e quelli Mild Hybrid.

La Batteria di Avviamento e il Sistema Start/Stop

Le automobili Volvo S90 con funzione Start/Stop sono equipaggiate con due batterie da 12 V: una batteria di avviamento più potente e una batteria ausiliaria. La batteria di avviamento è quella tradizionale, responsabile dell'avvio del motore, mentre la batteria ausiliaria gioca un ruolo cruciale nel supportare la sequenza di accensione della funzione Start/Stop. Questa configurazione a doppia batteria è progettata per gestire i cicli frequenti di accensione e spegnimento del motore tipici del sistema Start/Stop, riducendo l'usura della batteria principale.

Quando la capacità della batteria di avviamento scende al di sotto di un livello minimo consentito, la funzione Start/Stop si disattiva automaticamente per preservare la carica necessaria all'avvio del motore. Un elevato consumo energetico dell'automobile, che richiede un funzionamento prolungato dell'alternatore per ricaricare le batterie, può temporaneamente ridurre la funzionalità Start/Stop, portando a un maggiore consumo di carburante. In questi casi, il motore può accendersi automaticamente senza l'intervento del conducente (ad esempio, senza premere il pedale della frizione per i cambi manuali o senza rilasciare il pedale del freno per i cambi automatici).

Linee Guida per la Ricarica e la Manutenzione della Batteria di Avviamento

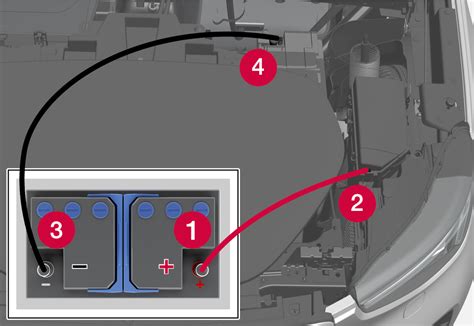

È di vitale importanza seguire procedure specifiche quando si collega una batteria esterna o un caricabatterie alla Volvo S90 per garantire il funzionamento continuo della funzione Start/Stop. Non si deve mai utilizzare il terminale negativo della batteria di avviamento dell'automobile per tali collegamenti; il solo punto di massa consentito è il punto di ricarica negativo dell'automobile.

Se la batteria di avviamento è scarica a tal punto da impedire l'uso delle normali utenze elettriche e si rende necessario avviare il motore con una batteria esterna o un caricabatterie, la funzione Start/Stop potrebbe attivarsi comunque. Tuttavia, se la funzione Start/Stop spegne automaticamente il motore poco dopo, è molto probabile che la successiva accensione automatica fallisca a causa della carica insufficiente della batteria. In queste situazioni, è consigliabile disattivare temporaneamente la funzione Start/Stop finché la batteria non viene ricaricata adeguatamente dall'automobile. A una temperatura esterna di circa +15°C, la batteria dovrebbe essere ricaricata dall'automobile per almeno un'ora. A temperature inferiori, il tempo di ricarica può aumentare significativamente, fino a 3-4 ore.

La Batteria Ausiliaria: Un Supporto Fondamentale

La batteria ausiliaria è un componente chiave, specialmente nelle Volvo S90 dotate di sistema Start/Stop e, in particolare, nei modelli Mild Hybrid. La sua funzione principale è assistere la sequenza di avviamento del motore e, nel caso dei Mild Hybrid, supportare anche la frenata rigenerativa durante la guida.

Posizionamento della Batteria Ausiliaria

Il posizionamento della batteria ausiliaria varia a seconda della sua tipologia:

• Batteria ausiliaria da 12 V: Questa batteria si trova tipicamente in un vano situato accanto al duomo dell'ammortizzatore. La sua ubicazione strategica permette un facile accesso per la manutenzione ordinaria.
• Batteria ausiliaria da 48 V (per i modelli Mild Hybrid): Le auto del tipo Mild Hybrid sono equipaggiate con una batteria ausiliaria da 48 V, che è posizionata in un vano sotto il vano di carico. Questa posizione è scelta per ottimizzare la distribuzione del peso e integrare al meglio il sistema ibrido. È fondamentale notare che la batteria e la scatola sopra di essa possono essere manipolate solo da riparatori autorizzati, data la maggiore complessità e i potenziali rischi legati all'alta tensione.

Manutenzione della Batteria Ausiliaria

In genere, la batteria ausiliaria richiede la stessa assistenza della batteria di avviamento da 12 V. Tuttavia, per qualsiasi domanda o problema, è sempre consigliabile rivolgersi a un riparatore. Volvo raccomanda specificamente l'assistenza di un riparatore autorizzato Volvo per garantire l'utilizzo di ricambi originali e l'aderenza alle procedure di manutenzione corrette.

In caso di sostituzione della batteria da 12 V, è cruciale utilizzare sempre una batteria dello stesso tipo, dimensione e con la stessa capacità di avviamento a freddo della batteria originale. Anche in questo caso, Volvo raccomanda di affidare la sostituzione delle batterie a un riparatore autorizzato Volvo.

Precauzioni Specifiche per la Batteria Ausiliaria da 48 V

La batteria ausiliaria da 48 V, presente nei modelli Mild Hybrid, richiede un'attenzione particolare a causa dell'alta tensione coinvolta. La tensione di 48 V può essere pericolosa in caso di interventi errati. È pertanto permesso toccare i componenti di queste batterie solo quando esplicitamente indicato nel manuale del proprietario.

Importanti avvertenze riguardano l'uso e la manutenzione di questa batteria:

• La batteria ausiliaria da 48 V non deve mai essere utilizzata per gli avviamenti ausiliari del motore.
• In nessuna circostanza è consentito collegare attrezzature elettriche esterne alla batteria a 48 V.
• La manutenzione e la sostituzione della batteria da 48 V devono essere effettuate esclusivamente in officina da personale qualificato e autorizzato.

Queste precauzioni sono fondamentali per la sicurezza e per garantire l'integrità del sistema elettrico del veicolo.

Sostituzione della Batteria della Chiave Telecomando

Oltre alle batterie principali del veicolo, anche la chiave telecomando della Volvo S90 è alimentata da una batteria che, avendo una vita utile limitata, deve essere sostituita periodicamente. La durata della batteria della chiave varia in base alla frequenza di utilizzo del veicolo e della chiave stessa.

Quando Sostituire la Batteria della Chiave

È necessario sostituire la batteria della chiave telecomando quando si verificano i seguenti segnali:

• Si accende il simbolo informativo sul display del conducente e viene visualizzato il messaggio "Batteria chiave scarica".
• Le serrature non rispondono ripetutamente al segnale della chiave telecomando, anche se si trova a meno di 20 metri (circa 65 piedi) dall'automobile. In questi casi, è consigliabile provare ad avvicinarsi all'automobile e ritentare lo sbloccaggio.

È importante notare che la batteria della chiave senza pulsanti (denominata Key Tag) non può essere sostituita. Per una Key Tag esaurita, è necessario ordinare una nuova chiave presso un riparatore autorizzato Volvo. La Key Tag esaurita deve essere consegnata a un riparatore autorizzato Volvo per essere cancellata dalla memoria dell'automobile, in quanto potrebbe ancora essere utilizzata per avviare il veicolo tramite il sistema di avviamento di riserva.

Procedura per la Sostituzione della Batteria della Chiave

La sostituzione della batteria della chiave telecomando è un processo che può essere eseguito seguendo attentamente le istruzioni:

1. Apertura della Chiave: Tenere la chiave telecomando con il lato anteriore in vista e il logo Volvo orientato correttamente. Spingere verso destra il pulsante vicino all'anello portachiavi sul bordo inferiore. Spingere il guscio del lato anteriore verso l'alto di alcuni millimetri per staccarlo e rimuoverlo. Capovolgere la chiave, spostare lateralmente il pulsante e far scorrere il guscio del lato posteriore verso l'alto di alcuni millimetri per staccarlo e rimuoverlo.
2. Accesso alla Batteria: Utilizzando uno strumento come un cacciavite, ruotare lo sportello della batteria in senso antiorario fino ad allineare i segni con la scritta "OPEN". Rimuovere con cautela lo sportello delle batterie esercitando una lieve pressione nella scanalatura, ad esempio con un'unghia, e facendo leva verso l'alto.
3. Rimozione della Vecchia Batteria: La batteria ha il lato (+) rivolto verso l'alto. Fare leva e staccare cautamente la batteria come illustrato.
4. Inserimento della Nuova Batteria: È fondamentale non toccare con le dita le nuove batterie e le relative superfici di contatto per non comprometterne il funzionamento. Inserire una nuova batteria di tipo CR2032, 3 V, con il lato (+) rivolto verso l'alto. Posizionare la batteria con il bordo nel supporto, quindi farla scorrere in avanti finché non è bloccata sotto i due fermi di plastica. Premere infine la batteria verso il basso in modo che sia bloccata sotto il fermo superiore di plastica nera. Volvo raccomanda l'uso di batterie conformi a UN Manual of Test and Criteria, Parte III, sottosezione 38.3.
5. Richiusura della Chiave: Risistemare lo sportello delle batterie e ruotarlo in senso orario fino ad allineare il segno con la scritta "CLOSE". Risistemare il guscio del lato posteriore e premerlo fino a sentire un "clic", quindi farlo scorrere indietro. Si sentirà un ulteriore "clic" quando il guscio è posizionato e fissato correttamente. Capovolgere la chiave telecomando e risistemare il guscio del lato anteriore, premendolo fino a sentire un "clic", quindi farlo scorrere indietro. Si sentirà un ulteriore "clic" quando il guscio è fissato correttamente.

Precauzioni per l'Uso e la Conservazione delle Batterie

Diverse precauzioni sono necessarie per garantire la sicurezza e la funzionalità delle batterie:

• Controllare che la batteria sia posizionata correttamente rispettando la polarità indicata.
• Se non si prevede di utilizzare la chiave telecomando per un periodo prolungato, è consigliabile rimuovere la batteria per evitare perdite di elettrolito e danni.
• Le batterie danneggiate o che presentano perdite di elettrolito possono provocare abrasioni a contatto con la pelle. Maneggiare pertanto le batterie danneggiate impiegando guanti di protezione.
• Conservare le batterie fuori dalla portata dei bambini e degli animali per prevenire l'ingestione.
• È severamente vietato smontare, cortocircuitare e gettare le batterie nelle fiamme.
• Non ricaricare batterie non ricaricabili, poiché sussiste il pericolo di esplosione.
• Prima di utilizzare la chiave telecomando, accertarsi che non presenti danni. Se si riscontrano danni, ad esempio se lo sportello della batteria non si chiude perfettamente, si raccomanda di non utilizzare il prodotto.

Seguire queste indicazioni aiuterà a mantenere la propria Volvo S90 in condizioni ottimali, garantendo l'efficienza dei sistemi elettrici e la sicurezza d'uso.
