Sostituzione Pastiglie Freni BMW 320d: Guida Completa e Consigli

Il sistema frenante è una delle componenti più critiche per la sicurezza di un veicolo. Quando le pastiglie dei freni iniziano a mostrare segni di usura, è fondamentale procedere alla loro sostituzione per garantire prestazioni ottimali e prevenire guasti potenzialmente pericolosi. Questo articolo fornisce una guida dettagliata su come sostituire le pastiglie dei freni su una BMW 320d, affrontando anche aspetti legati alla segnalazione di usura e alla scelta dei componenti.

Comprendere le Spie del Cruscotto: Un Primo Indicatore

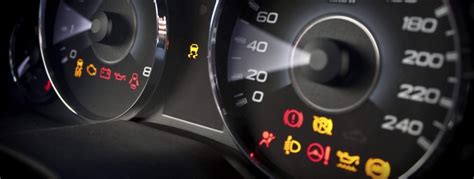

Prima di addentrarci nella sostituzione pratica, è utile comprendere il significato delle spie che possono accendersi sul cruscotto di un'auto. Queste spie sono raggruppate in diverse categorie e si differenziano per colore: rosso, arancione/giallo e verde.

• Spie Rosse (di Allarme): Sono le più critiche e indicano un problema che altera il comportamento del veicolo, richiedendo un arresto immediato. Tra queste, troviamo segnali relativi alla batteria, alla pressione dell'olio motore, alla temperatura dell'olio motore, alla temperatura del liquido di raffreddamento e, appunto, a un possibile problema relativo alla frenata. Alcune luci rosse si accendono sempre prima dell'avvio del motore e si spengono successivamente.
• Spie Arancioni/Gialle (di Avvertimento): Queste spie segnalano un problema meccanico o elettronico senza necessariamente imporre l'arresto immediato del veicolo. Tuttavia, è consigliabile non sottovalutarle e recarsi presso un'officina di fiducia. Esempi includono l'avvertimento del livello dell'olio motore (diverso dalla pressione dell'olio), un malfunzionamento dell'airbag, del sistema frenante, del controllo della trazione, problemi di disinquinamento, del servosterzo o dell'illuminazione. La presenza di acqua nel filtro diesel può anche essere indicata da una spia e richiede una rapida spurgo del filtro.
• Spie Verdi/Blu (Informative): Indicano lo stato di un accessorio/funzione attivato o disattivato dal conducente, o forniscono informazioni generali. Esempi includono il preriscaldamento delle candelette, il basso livello di carburante, la pressione insufficiente degli pneumatici, il sistema Start-Stop attivato, il Cruise Control attivato.

Una spia specifica che può accendersi in relazione all'usura delle pastiglie dei freni è quella relativa al sistema frenante, che può indicare una perdita di pressione o un livello del liquido dei freni troppo basso, o un guasto elettronico del motore che può portare a minori prestazioni.

L'Importanza della Manutenzione del Sistema Frenante

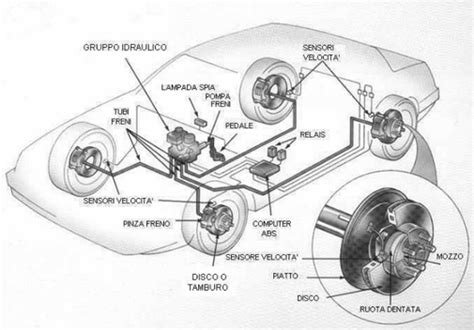

Il sistema frenante è composto da diversi elementi che lavorano in sinergia: dischi, pastiglie, pinze, tubi flessibili e liquido freni. Le pastiglie dei freni sono componenti di usura che, a causa dell'attrito generato durante la frenata, si consumano gradualmente. La loro sostituzione è un'operazione di manutenzione ordinaria necessaria per garantire la sicurezza.

Le pastiglie dei freni devono essere sostituite per ogni pinza dell'assale. È cruciale che le parti usate sostituite siano smaltite correttamente e non riutilizzate. Assicurarsi che il livello del liquido freni nel serbatoio sia sempre compreso tra i livelli minimo e massimo indicati. Un livello inadeguato può provocare fuoriuscite del liquido o una ridotta efficienza dell'impianto frenante. Seguire sempre le istruzioni del produttore per la corretta manipolazione del liquido freni. Evitare che il materiale d'attrito delle pastiglie, dischi, pinze o tubi freno entri in contatto con grassi, oli, altri lubrificanti o prodotti sgrassanti a base di olio minerale, poiché ciò potrebbe compromettere il corretto funzionamento del sistema frenante.

Preparazione alla Sostituzione delle Pastiglie Freni

Prima di iniziare l'installazione, è essenziale preparare gli attrezzi necessari e comprendere le precauzioni di sicurezza.

Attrezzi Necessari:

• Chiave a bussola da 17 mm (o la misura specifica per i bulloni ruota della BMW 320d).
• Chiave a brugola da 7 mm (o la misura specifica per le viti della pinza freno).
• Cacciavite (per scollegare la molla di tenuta).
• Attrezzo per arretrare i pistoncini della pinza freno.
• Martinetto e cavalletti di sicurezza.
• Guanti protettivi.
• Occhiali di sicurezza.
• Panno pulito.
• Detergente per freni (specifico e non aggressivo).
• Pastiglie freno nuove per BMW 320d.
• Liquido freni (se necessario per rabbocco o sostituzione).

Precauzioni di Sicurezza:

• PERICOLO! L'installazione e l'uso corretto di questo prodotto sono essenziali per il funzionamento sicuro del veicolo. Questo prodotto deve essere installato solo da un professionista competente e qualificato.
• Bloccare con cunei le ruote non interessate e sollevare il veicolo con un martinetto, assicurandosi che sia stabile sui cavalletti di sicurezza.
• Posizionare un cartello d’avvertimento per indicare che il veicolo è in riparazione.
• Indossare sempre guanti e occhiali di sicurezza.
• Evitare il contatto diretto della pelle con il materiale d’attrito delle pastiglie.
• Non azionare mai il pedale del freno o il freno di stazionamento durante gli interventi sul sistema frenante.
• Agganciare la pinza al telaio del veicolo tramite appositi supporti per evitare di danneggiare il tubo flessibile.
• Evitare di stringere, curvare, piegare, stirare o deformare il tubo di alimentazione del liquido freni.

Procedura di Sostituzione Pastiglie Freni (BMW 320d E90)

Questo tutorial si concentra sulla sostituzione delle pastiglie freno anteriori su una BMW 320d (E90) prodotta tra il 2005 e il 2008. Le procedure possono variare leggermente a seconda del modello specifico.

Fase 1: Smontaggio della Ruota

1. Allentare leggermente i dadi della ruota anteriore mentre il veicolo è ancora a terra.
2. Sollevare il veicolo utilizzando il martinetto nei punti indicati dal costruttore e posizionare i cavalletti di sicurezza.
3. Rimuovere completamente la ruota. Se presenti viti di sicurezza, utilizzare la chiave apposita (spesso trovata nel kit di attrezzi del veicolo).

Fase 2: Smontaggio della Pinza Freno

1. Individuare la pinza del freno. Potrebbe essere necessario rimuovere un coperchio parapolvere o scollegare il connettore dell'indicatore di usura dei freni, se presente.
2. Rimuovere gli accessori di sicurezza, come graffette, perni di fissaggio o molle che trattengono le pastiglie.
3. Utilizzando una chiave a brugola da 7 mm, svitare le due viti che fissano la pinza freno al supporto. Queste viti sono spesso protette da tappi di copertura.
4. Una volta svitate le viti, è possibile sganciare la pinza. Se la pinza presenta un sensore ABS o un sensore di usura dei freni, sarà necessario aprire il relativo coperchio e sganciare il connettore con cautela, premendo le alette di fissaggio.
5. Estrarre la pinza freno. È fondamentale agganciare la pinza al telaio del veicolo con un apposito supporto per evitare di danneggiare il tubo flessibile del liquido freni.

Fase 3: Rimozione delle Vecchie Pastiglie

1. Con la pinza rimossa o sollevata, estrarre le vecchie pastiglie freno dalla loro sede. Potrebbe essere necessario fare leva con un cacciavite o un attrezzo specifico.
2. Ispezionare le piastrine di supporto delle pastiglie (se presenti) e sostituirle se usurate o danneggiate.

Fase 4: Arretramento dei Pistoncini della Pinza

1. Per poter alloggiare le nuove pastiglie, è necessario far arretrare i pistoncini della pinza freno fino a fine corsa. Per fare ciò, è necessario un attrezzo specifico per la retrazione dei pistoncini.
2. ATTENZIONE! Assicurarsi che i pistoni e le guarnizioni non vengano danneggiati durante la retrazione, utilizzando l'attrezzo corretto.
3. Durante questa operazione, il livello del liquido freni nel serbatoio aumenterà. Controllare il livello e rimuovere eventuale liquido in eccesso se necessario, per evitare fuoriuscite e danni alle parti verniciate del veicolo.

Fase 5: Preparazione e Installazione delle Nuove Pastiglie

1. Prima dell'installazione, pulire accuratamente l'area di appoggio delle pastiglie sulla pinza e sul supporto con un detergente specifico per freni. Assicurarsi che non vi siano residui di polvere o sporco.
2. Se il disco freno presenta un piccolo gradino di usura sul bordo, è consigliabile smussare leggermente gli angoli delle nuove pastiglie che andranno a contatto con questo gradino. Questo favorisce una migliore frenata iniziale e previene cigolii.
3. Posizionare le nuove pastiglie freno nella loro sede, assicurandosi che siano correttamente allineate.
4. Riposizionare la pinza freno, facendo attenzione a non danneggiare le nuove pastiglie. Se presenti sensori di usura, fissare il segnalatore sulla pastiglia interna e agganciare il connettore del sensore in modo sicuro.

Fase 6: Rimontaggio e Verifica

1. Riavvitare le due viti che fissano la pinza freno al supporto, rispettando le coppie di serraggio indicate dal costruttore.
2. Rimontare gli accessori di sicurezza, come graffette, perni e molle.
3. Rimontare i tappi di copertura delle viti.
4. Rimontare la ruota, avvitando i dadi e successivamente serrandoli a croce una volta che il veicolo è a terra.
5. ATTENZIONE! Una volta montate, le pastiglie devono potersi muovere liberamente nella loro sede.
6. Prima di avviare il veicolo, premere il pedale del freno energicamente per diverse volte (circa 4-5 volte) per portare le nuove pastiglie a contatto con i dischi e ripristinare la pressione nel circuito frenante.
7. Verificare che le spie dei freni sul cruscotto si spengano. Se la spia dei freni rimane accesa, non utilizzare il veicolo e far controllare l'impianto.

Considerazioni Aggiuntive e Costi

La sostituzione delle pastiglie dei freni può essere eseguita sia presso un'officina autorizzata BMW che presso un meccanico di fiducia. I costi possono variare significativamente. Ad esempio, un preventivo per la sostituzione delle pastiglie anteriori presso una concessionaria ufficiale BMW è stato segnalato intorno ai 299€, considerato da alcuni "esagerato". Un meccanico di fiducia potrebbe richiedere circa 300€ per la sostituzione delle pastiglie anteriori e posteriori, inclusi i relativi sensori, con circa 46.000 km percorsi.

Per chi possiede versioni Msport, come la BMW 320D Msport Berlina del 2012 (F30), è importante verificare se esistano pastiglie specifiche. In alcuni casi, le pastiglie per versioni Msport possono avere un costo più elevato, simile a quello dei ricambi originali BMW (ad esempio, 210€ per le anteriori e 170€ per le posteriori).

È utile monitorare l'avviso del computer di bordo (CDB) che indica il chilometraggio residuo per la sostituzione delle pastiglie. Ad esempio, un CDB potrebbe segnalare 40.000 km per le anteriori e 3.500 km per le posteriori, con uno spessore residuo delle pastiglie anteriori di 10 mm e posteriori di 6 mm.

Diagnosi di Problemi Non Correlati ai Freni

Durante l'ispezione del sistema frenante, è un'ottima occasione per diagnosticare eventuali guasti non correlati ai freni. I componenti collegati o circostanti che non sono in buone condizioni di funzionamento possono causare problemi di rumorosità (NVH - Noise, Vibration, Harshness). Un controllo visivo può fornire indizi di problematiche esterne. Verificare anche lo stato degli elementi della sospensione dello sterzo e delle ruote, nonché i cuscinetti delle ruote, per assenza di giochi e segni di usura.

Seguire scrupolosamente tutte le istruzioni e, in caso di dubbi, rivolgersi sempre a un professionista qualificato. La sicurezza è la priorità assoluta.
