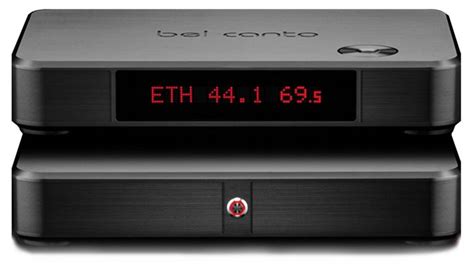

Il Bel Canto Black Series ASC2 Controller & Dual Mono DAC rappresenta un percorso unico verso la più raffinata conversione da digitale ad analogico e un'esperienza musicale di altissimo livello. Chi investe tempo e denaro nel proprio sistema HiFi rientra nella categoria degli audiofili, amanti della musica e appassionati. Che si tratti di musica in streaming o di dischi classici, l'apprezzamento per la musica ad alta risoluzione è profondo. La scelta del DAC giusto per la riproduzione audio digitale e di un amplificatore stereo, o la decisione su un amplificatore integrato, è fondamentale per ottenere la migliore esperienza audio di fascia alta possibile.
Molti anni fa, Bel Canto ha scelto di progettare componenti compatti di alta qualità, realizzati secondo gli standard più elevati e utilizzando i migliori materiali. Oggi, l'azienda offre prodotti audio con più funzionalità, flessibilità e prestazioni che mai, tenendo conto sia del budget che dello stile di vita.
Architettura a Due Componenti: Isolamento per la Purezza del Segnale
Il design a due componenti isola sia fisicamente che elettricamente tutte le connessioni di ingresso e l'elaborazione nel telaio indipendente in solido alluminio ricavato dal pieno del controller ASC2. L'ASC2 gestisce la commutazione degli ingressi, il controllo del volume, il controllo personalizzato del tono, il Renderer del Decoder, lo stadio Phono, la funzione di visualizzazione e l'interfaccia utente. Il DAC Dual Mono è anch'esso progettato in un telaio abbinato in solido alluminio ricavato dal pieno, isolato elettricamente tramite fibra ottica dall'elaborazione dell'ASC2 per mantenere la massima accuratezza del segnale. Questo design a due chassis assicura un segnale analogico puro in uscita, capace di pilotare qualsiasi amplificatore.
Il sistema Bel Canto BLACK ASC2/DMD1 DAC è unico nel suo genere. Comunica l'esperienza musicale in modo completo, rimanendo fedele all'evento registrato e trasmettendo la passione intesa dall'artista. Raggiungere questo livello di riproduzione dettagliata ha richiesto di ripensare il modo in cui il segnale viaggia attraverso le molteplici fasi del sistema elettronico. Questa è stata la sfida alla base di Black e la ragione di un approccio diverso, progettando questo sistema di riproduzione DAC integrato a 2 chassis.
Bel Canto stream

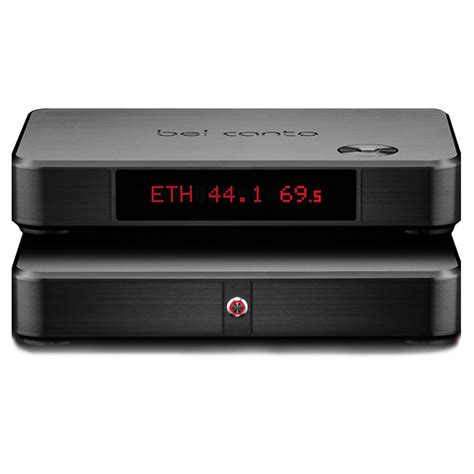

Il Cuore del Sistema: ASC2 Asynchronous Stream Controller
L'ASC2 è la seconda generazione e il cuore del sistema BLACK. L'ASC2 non è un convertitore digitale-analogico; è un Master Clock/Controller unico nel suo genere. Potrebbe essere descritto come un preamplificatore digitale, con ingressi analogici e digitali e un'uscita digitale. Il display programmabile, di facile lettura, consente di selezionare la visualizzazione migliore o di spegnerlo completamente.
Il controllo del volume e il selettore degli ingressi sono gestiti dalla rotella multifunzione sulla parte superiore dell'ASC2; è anche possibile utilizzare il telecomando IR personalizzato o il proprio iPhone/iPad con l'app iOS dedicata. Il controllo principale è sempre pronto per regolare il volume: premere una volta e ruotare per selezionare l'ingresso, oppure tenere premuto per accedere al menu, dove è possibile configurare il sistema in base alle proprie esigenze.
L'ASC2 è un controller asincrono completamente digitale con ingressi isolati galvanicamente che eliminano il potenziale di rumore che potrebbe corrompere il segnale audio da sorgenti digitali, di rete e analogiche. Il core del processore DSP a 64 bit dell'ASC2 controlla la funzione del sistema, il volume a 32 bit e i filtri FIR personalizzati, mantenendo il più alto livello di precisione. Al centro dell'ASC2 si trova il circuito Master Clock ULN personalizzato, con clock a rumore di fase ultra-basso e alimentazioni indipendenti che misurano meno di 40 Femtosecondi, mantenendo il rumore di fase e il jitter a livelli estremamente bassi, garantendo prestazioni sonore pure.
L'ASC2 gestisce tutti gli ingressi audio, da un Ethernet UPnP audio di rete, USB2, una suite di ingressi digitali SPDIF/AES e un ingresso di linea analogico che viene digitalizzato con un ADC ad alte prestazioni 24/192 a 2 cm dal connettore di ingresso. Tutte le funzioni di controllo basate su DSP e i filtri personalizzati sono contenute all'interno dell'ASC2, insieme ai controlli di tono e livello che regolano il sistema per un suono ottimizzato. Proprio come un preamplificatore analogico ad alte prestazioni è fondamentale per le prestazioni di un sistema audio tradizionale, l'ASC2 è fondamentale per le prestazioni musicali superiori del sistema BLACK, assicurando che il segnale sia pronto per la trasmissione ottica digitale ai monoblocchi MPS1.
La Piattaforma AMiP: Elaborazione Multiuso Asincrona
La piattaforma AMiP (Asynchronous Multi-Input Processor) di Bel Canto gestisce tutti gli ingressi dell'ASC2. È un potente core asincrono personalizzato con 6 unità processore che comprendono: 2 processori per uso generale XMOS a 32 bit, 2 unità processore ARM a 32 bit e 2 processori audio dedicati. Questi, insieme, gestiscono l'interfaccia Ethernet che funziona con server Roon Ready e DLNA, un ingresso di streaming host USB-A, un ingresso USB2-24/384, ingressi digitali legacy SPDIF/AES/TOS e ingressi di linea analogici e phono.
La piattaforma AMiP gestisce i processi DSD e MQA e il filtro personalizzato ottimizzato per il tempo con sovracampionamento intero. È presente uno stadio phono MM/MC programmabile ad alte prestazioni e 2 ingressi di linea che alimentano un ADC a 24/192 ad alta gamma dinamica nel core del processore. Due Master Clock a rumore di fase ultra-basso, in free running, dirigono tutta l'elaborazione digitale e rimuovono qualsiasi jitter in ingresso dai flussi digitali esterni. La piattaforma AMiP alimenta il core DAC HDR-II, che funziona con un'alimentazione dedicata, tramite un'interfaccia digitale personalizzata. Qui viene eseguito il controllo del volume utilizzando la matematica a 32 bit; il core HDR-II raggiunge 127 dB di gamma dinamica, superiore a qualsiasi controllo di volume analogico, per una funzione di controllo del volume completamente trasparente. L'HDR-II dispone anche di un'interfaccia asincrona con un Master Clock a rumore di fase ultra-basso in free running posizionato adiacente ai convertitori digitale-analogico. Include un processore di segnale digitale audio dedicato a 64 bit per fornire una gestione dei bassi completamente trasparente, sofisticate funzioni di inclinazione e equalizzazione dei bassi e consente di regolare finemente aspetti come la risposta RIAA nella sezione phono.
Il Core HDR-II: Evoluzione nella Conversione Digitale-Analogico
Il core High Dynamic Resolution-II (HDR-II) di Bel Canto è un core digitale-analogico altamente raffinato che offre alti livelli di definizione e musicalità. È il culmine di oltre 20 anni di evoluzione nella progettazione di DAC audio. Con il core HDR-II, sono stati migliorati la gamma dinamica, il design dello stadio di uscita analogico e i filtri digitali, riducendo al contempo la generazione di segnali spuri e gli errori legati al jitter. Il nuovo core HDR-II ha dimostrato di poter aumentare la risoluzione dei dettagli musicali e migliorare l'ascoltabilità e la qualità percepita della musica registrata. Questo è in contrasto con la tendenza in cui "trasparente" e "rivelatore" spesso significano "luminoso".
Il core HDR-II inizia con una scelta deliberata e attenta della tecnologia DAC. Questa scelta definisce le prestazioni massime raggiungibili ed è definita da diverse specifiche chiave. La ricerca di Bel Canto ha indirizzato verso la migliore tecnologia DAC, confermata da ampi test e ascolti. Bel Canto sceglie il processore digitale-analogico CMOS più raffinato per fornire una gamma dinamica superiore attraverso un rumore, una distorsione e una sensibilità al jitter estremamente bassi. La sezione di uscita analogica sfrutta al meglio la tecnologia CMOS sottostante per raggiungere i più alti livelli di purezza analogica e prestazioni senza compromessi. Questo DAC con tecnologia Advanced Segment combina la tecnologia multi-bit e multi-bit delta-sigma per offrire prestazioni superbe con una gamma dinamica di 132 dB e filtri digitali lineari-fase trasparenti.
Attraverso un'analisi FFT dettagliata, Bel Canto caratterizza le prestazioni del DAC sull'intera gamma dinamica, garantendo che le uscite analogiche del DAC si comportino in modo veramente analogico. Come con i migliori circuiti analogici, la tecnologia DAC di Bel Canto mostra livelli decrescenti di distorsione e segnali spuri a livelli di uscita inferiori, dove risiede la maggior parte dei segnali audio. È fondamentale che un DAC riproduca i segnali di basso livello in modo pulito, senza distorsioni aggiuntive o energia spuria al di sopra del rumore di fondo che possa colorare il suono.
Il design digitale del core HDR-II inizia con i Master Clock a rumore di fase ultra-basso. Questi clock superiori sono in free running e alimentati da regolatori di alimentazione analogici dedicati a rumore ultra-basso. Ci sono 2 stadi di interfaccia asincrona per garantire che l'uscita finale del DAC sia priva di jitter e indipendente da qualsiasi rumore sui segnali digitali in ingresso. I filtri digitali personalizzati basati su MQA definiscono una risposta all'impulso ottimizzata da tutte le sorgenti, MQA, PCM, analogico e DSD. Questi filtri digitali personalizzati sono progettati per imitare in gran parte la risposta nel dominio del tempo di un segnale audio che viaggia attraverso 10 metri d'aria. Questa risposta superiore nel dominio del tempo assicura le migliori prestazioni sonore per tutti i segnali riprodotti dalla tecnologia DAC del core HDR-II.
Un vantaggio critico dell'architettura del core HDR-II è il modo in cui l'uscita in modalità corrente differenziale di Classe A dal DAC opera in concerto con la sezione analogica bilanciata personalizzata per preservare al meglio le dinamiche originali della registrazione. Le grandi correnti differenziali a polarizzazione costante impongono un'operazione di Classe A pura a ogni parte degli stadi di uscita analogici; ogni resistore di precisione, condensatore a film e dispositivo di amplificazione è polarizzato con corrente e tensione costanti. Un amplificatore di Classe A discreto ad alta corrente personalizzato è utilizzato negli stadi critici di corrente-tensione (I/V) e nell'amplificatore di tensione differenziale. Questo è un design di amplificatore veloce, a basso rumore, che utilizza un'architettura a cascata piegata a stadio singolo con oltre 500 mA di capacità di corrente di picco in uscita. Mantiene livelli di distorsione molto bassi e costanti attraverso la banda audio grazie alla sua elevata larghezza di banda ad anello aperto. Gli stadi I/V e dell'amplificatore di tensione includono resistori Z-Foil personalizzati dello 0,1% e condensatori a film selezionati per la massima risoluzione dinamica possibile.
Funzionalità Avanzate dell'ASC2 Controller
L'architettura phono a doppio stadio è utilizzata nell'ASC2. Consiste in un amplificatore RIAA di ingresso a rumore ultra-basso con componenti filtranti di precisione e guadagno fisso di 40 dB. Questo è seguito da uno stadio di guadagno variabile analogico controllato digitalmente per adattare il guadagno RIAA a una vasta gamma di cartucce MM e MC. Il carico di ingresso è controllato dal menu in modo da poter caricare la cartuccia MC con l'impedenza ottimale.
Le funzioni di gestione dei bassi includono la selezione indipendente di un set di filtri passa-basso e passa-alto Butterworth del 2° ordine. I diffusori principali possono essere utilizzati a gamma intera o tagliati sotto frequenze da 40 a 120 Hz. Il passa-basso del subwoofer può essere impostato per gamma intera o per frequenze da 40 a 120 Hz. Questo approccio offre la massima flessibilità per ottimizzare l'integrazione di un subwoofer.
Sono presenti 2 ingressi analogici di linea che forniscono 110 dB di gamma dinamica e possono essere utilizzati per sorgenti analogiche legacy come registratori, sintonizzatori o un bypass Home Theater, dove il livello del volume verrebbe impostato su un'impostazione alta (84.0) sull'ASC2 e il volume sarebbe controllato tramite il processore Home Theater.
L'ASC2 Controller offre una suite di funzionalità per il sistema Black. Le funzioni di filtro di precisione e di equalizzazione utilizzano la potenza di un motore DSP personalizzato a 64 bit incorporato nel percorso del segnale interno. L'approccio di Bel Canto elimina la possibilità di qualsiasi degrado dovuto a rumore, distorsione o errori di risposta introdotti dai tradizionali filtri analogici. In altre parole, questo approccio consente un'equalizzazione sottile e un controllo tonale senza compromettere l'integrità sonora del segnale originale.
La funzione Tilt consente di tagliare le alte frequenze e contemporaneamente aumentare le basse frequenze in modo uguale (o viceversa) per ottenere l'equilibrio tonale desiderato. Questo viene fatto mantenendo il punto di asse di 775 Hz e regolando in modo altalenante le frequenze superiori e inferiori. Questo è ideale per eliminare i piccoli difetti nelle registrazioni o negli spazi acusticamente problematici. Gordon Holt ha affermato: "È molto più in grado di correggere molti dei peggiori e più comunemente riscontrati difetti sonori nelle registrazioni rispetto alla maggior parte."
L'equalizzazione dei bassi offre un grande controllo sull'energia a bassa frequenza al di sotto dei 200 Hz, aiutando a raggiungere l'equilibrio tonale desiderato nella stanza e con il posizionamento dei diffusori. Il circuito passa-alto inserisce un filtro passa-alto nel percorso di uscita del diffusore principale, ottimizzando le prestazioni dei diffusori con l'uscita del subwoofer. È anche possibile inserire indipendentemente un filtro passa-basso nell'uscita del subwoofer per aiutare a controllare i livelli del subwoofer. I filtri sono regolabili ovunque da 40 Hz a 120 Hz (con incrementi di 10 Hz), a seconda dell'estensione a bassa frequenza dei diffusori principali e delle dimensioni del subwoofer.
Il menu di controllo ha anche un'impostazione di "volume massimo". Questo consente di impostare il volume massimo a qualsiasi livello preferito e garantisce che nessuno possa aumentare inavvertitamente il volume utilizzando un controllo del volume dell'app o il telecomando e causare danni ai diffusori. Il volume massimo può essere modificato in qualsiasi momento e viene impostato in fabbrica a 85.
La connessione Ethernet sul pannello posteriore consente di aggiornare il firmware dell'unità alle specifiche attuali in qualsiasi momento l'unità sia connessa a Internet. Questo può essere verificato tramite il menu dall'utente. Se è disponibile un aggiornamento, verrà data la scelta di completare l'aggiornamento, garantendo che l'unità sia sempre aggiornata, o di rifiutare l'aggiornamento ed eseguirlo in un secondo momento. Se si sceglie di completare l'aggiornamento, l'unità visualizzerà le ultime revisioni del software sul display e informerà quando è completato.
DMD1 Dual Mono DAC: La Purezza del Segnale Raddoppiata
Il DMD1 è una struttura Dual Mono che utilizza la tecnologia DAC BLACK con uscite a livello di linea e alimentazioni separate. Il segnale digitale dall'ASC2 viene ritimizzato in modo asincrono prima della conversione nel DAC mono completamente bilanciato a segmento avanzato, che combina il meglio delle tecnologie Multi-Bit e delta sigma, misurando una distorsione inferiore allo 0,0005% e 130 dB di gamma dinamica. Lo stadio buffer è un buffer discreto, a basso guadagno e a basso rumore, in grado di pilotare picchi di 40 A in un carico da 2 ohm. Non aggiunge praticamente alcun rumore o distorsione all'uscita dell'amplificatore di tensione, risultando in uno stadio di potenza audio estremamente trasparente che utilizza solo 4 dispositivi di potenza MOSFET ad alta corrente di uscita che operano in un'efficiente architettura di commutazione analogica auto-oscillante, senza aggiungere colorazione né distorsione.
Bel Canto stream
Bel Canto SEEK: Scoperta Musicale Senza Compromessi
Bel Canto SEEK è sinonimo di scoperta musicale, senza compromessi. Il SEEK Controller è un'app iOS gratuita UPnP/DLNA che organizza playlist, brani preferiti o stazioni da tutto il mondo, rendendoli facilmente accessibili dal proprio tablet o telefono iOS. SEEK gestisce sia i contenuti che i livelli di volume del componente Bel Canto senza dover lasciare la propria posizione di ascolto preferita.
SEEK è comodamente progettato con una connessione ai servizi di abbonamento TIDAL e Qobuz. Basta caricare le informazioni dell'account nell'app SEEK per iniziare a riprodurre musica in streaming da entrambi i servizi. C'è anche l'opzione di riprodurre radio internet con vTuner senza costi aggiuntivi. L'app SEEK controlla anche i contenuti archiviati nel cloud da Dropbox o OneDrive per garantire la sicurezza dei file musicali.
L'app SEEK serve la musica al componente Bel Canto, ma i file musicali non viaggiano attraverso il dispositivo iOS. L'app SEEK funziona al di fuori del segnale audio, controllando i contenuti e il volume senza influenzare i dati del flusso originale. SEEK riguarda la scoperta e la gestione facile dei file musicali e degli abbonamenti, ma è anche abbastanza flessibile. Si dispone di un altro prodotto di streaming sulla propria rete? Basta aggiungerlo a un gruppo per un hub audio intelligente efficiente e potente. Oppure creare un set di dispositivi o playlist preferiti per accedervi con il tocco di un pulsante.
Specifiche Tecniche dell'ASC1
Le specifiche tecniche dell'ASC1 offrono un'idea delle sue capacità:
Massime velocità di input dati:
- 24bit Data a 192KS/s: AES XLR, SPDIF 1/2, ST Fiber, TOSLINK
- 24bit a 384KS/s e DSD64: UPnP/DLNA Ethernet
Rumore di fase del Master Clock ULN: <40femtoSecondi RMS, 100Hz-1Mhz
Opzioni filtro FIR:
- Filtro OFF: Fase lineare standard
- Filtro 1: Fase minima Apodizzante piatto a 20Khz
- Filtro 2: Fase minima Apodizzante -3dB a 20Khz
- Filtro 3: Fase minima Apodizzante -9dB a 20Khz
Input analogico:
- Input massimo: 2.5 Vrms RCA
- Impedenza di ingresso: 12K ohm RCA
- THD+N: 0.003%, 2.5Vrms in, 1KHz
- Gamma dinamica: 106dB, pesata A 20Hz-20KHz
Generale:
- Interfacce di controllo: IR, Encoder rotativo, RF
- Consumo di energia On: 8W
- Consumo di energia Off: 0.0W
- Requisiti di alimentazione: 100-120VAC, 220-240VAC 50/60 Hz
- Dimensioni: 19" L x 12" P x 3.8" H (483 mm x 305 mm x 97 mm)
- Peso: 40 libbre.
Presenta un'architettura completamente dual-mono con alimentazioni e clocking indipendenti per ciascun canale per massimizzare la separazione e ridurre il jitter. Supporta PCM fino a 768 kHz e DSD512 tramite ingressi multipli, inclusi USB, AES/EBU e S/PDIF, con USB asincrono e filtraggio digitale proprietario.

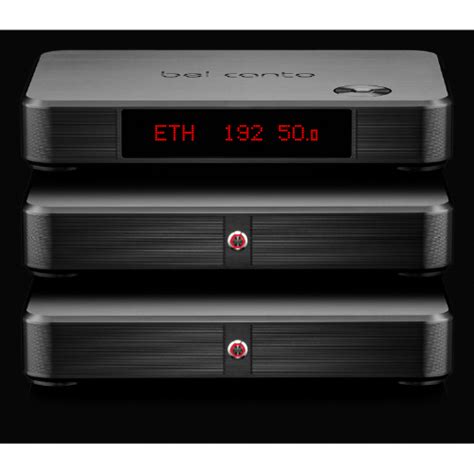

Il Sistema di Amplificazione Definitivo: Black ASC1/MPS1
Il sistema di amplificazione definitivo Black è come nessun altro sistema audio al mondo. Comunica l'esperienza musicale completamente, rimanendo fedele all'evento registrato e trasmettendo la passione intesa dall'artista. Raggiungere questo livello di riproduzione dettagliata ha richiesto di ripensare il modo in cui il segnale viaggia attraverso le molteplici fasi del sistema elettronico. Questa è stata la sfida alla base di Black e la ragione di un approccio diverso, progettando un sistema ibrido integrato a 3 chassis.
Magnificamente costruito in solido alluminio ricavato dal pieno di alta qualità, l'aspetto e la sensazione moderni di Black si collegano a tutte le fonti offrendo il massimo livello di flessibilità e facilità d'uso. Black crea un'esperienza musicale autenticamente presente e naturalmente dimensionale che vi catturerà.
L'architettura del sistema Black, composta dal Controller di sistema ASC2 e da due DAC/Amplificatori MPS1, incorpora numerose soluzioni di progettazione elettronica e meccanica sviluppate da Bel Canto, volte a preservare i delicati segnali audio. L'elaborazione digitale e le interfacce asincrone, pilotate dai circuiti Master Clock a rumore ultra-basso, garantiscono che il rumore esterno dalle sorgenti non possa corrompere, modificare o colorare il segnale originale. L'interconnessione in fibra ST di Bel Canto isola elettricamente l'ASC2 dal resto del sistema, impedendo al rumore esterno casuale di influenzare gli stadi analogici sensibili nei monoblocchi MPS1. Questo elimina i loop di massa e il rumore elettrico captato da fonti di rumore RF ambientali che vanno da WiFi, Bluetooth, computer, telefoni cellulari o qualsiasi altra fonte di rumore. Black è privo di rumore elettrico estraneo; si sente solo la musica.
MPS1 - Mono PowerStream: Potenza e Precisione in un Unico Monoblocco
L'MPS1 è un design monoblocco unico con clocking a rumore ultra-basso, conversione digitale-analogico, stadi di amplificazione in Classe A di Bel Canto e un Power Buffer personalizzato da 1200 Watt in un ambiente ottimizzato. Il segnale digitale dall'ASC1 viene ritimizzato in modo asincrono prima della conversione nel DAC mono completamente bilanciato a segmento avanzato, che combina il meglio delle tecnologie Multi-Bit e delta sigma, misurando una distorsione inferiore allo 0,0005% e 130 dB di gamma dinamica. L'uscita ad alta corrente dal DAC è accoppiata direttamente allo stadio I/V e entro 3 cm all'amplificazione personalizzata di Bel Canto.
Lo stadio buffer è un buffer discreto, a basso guadagno e a basso rumore, in grado di pilotare picchi di 40 A in un carico da 2 ohm. Non aggiunge praticamente alcun rumore o distorsione all'uscita dell'amplificatore di tensione, risultando in uno stadio di potenza audio estremamente trasparente che utilizza solo 4 dispositivi di potenza MOSFET ad alta corrente di uscita che operanti in un'efficiente architettura di commutazione analogica auto-oscillante, senza aggiungere colorazione né distorsione. Il design dello chassis isola questi stadi analogici critici all'interno di un ambiente controllato e ottimizzato, garantendo le massime prestazioni in condizioni di sistema reali. Il sistema BLACK raggiunge un livello di risoluzione maggiore creando una maggiore sinergia tra le tecnologie, eliminando la potenziale perdita di segnale, in modo da sentire tutto come è stato originariamente registrato con incredibile dettaglio, velocità e musicalità.
