Bici Elettrica con Sterzo Pesante: Cause, Soluzioni e Manutenzione Approfondita

Lo sterzo della bicicletta, e in particolare quello di una bici elettrica, è un componente cruciale che garantisce il controllo e la sicurezza durante la guida. Un malfunzionamento, come uno sterzo che risulta "pesante" o che emette rumori strani, può compromettere seriamente l'esperienza di pedalata e indicare problemi che richiedono attenzione immediata.

Comprendere la Serie Sterzo: Un Elemento Fondamentale

La serie sterzo è l'insieme di cuscinetti e coppe che permette alla forcella di ruotare liberamente all'interno del tubo di sterzo del telaio, consentendo così di direzionare la bicicletta. Si tratta in sostanza di un gioco di cuscinetti che, lavorando su apposite sedi, permettono la rotazione della forcella minimizzando gli attriti. Nel corso degli anni, le serie sterzo si sono evolute, presentando ora tecnologie differenti.

Tipi di Serie Sterzo

Esistono principalmente due categorie di cuscinetti utilizzati nelle serie sterzo:

• Sfere ingabbiate: si trovano nelle serie sterzo più datate o meno pregiate.
• Cuscinetti stagni: sono lo standard nelle serie sterzo di gamma superiore, offrendo maggiore protezione da sporco e acqua.

Per quanto riguarda la struttura, le serie sterzo disponibili sul mercato sono essenzialmente due:

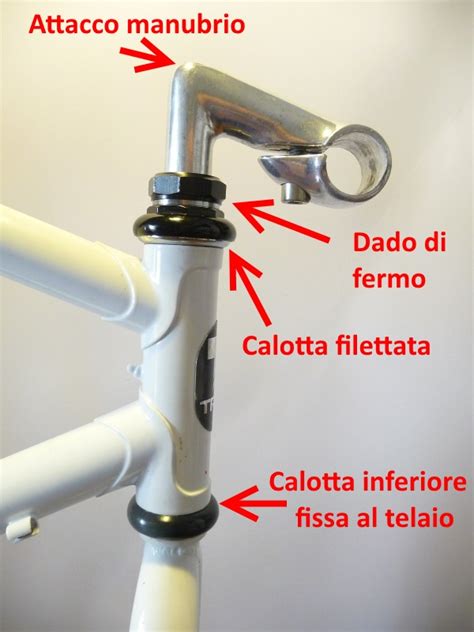

• Serie sterzo filettate: sono state per decenni lo standard delle biciclette, sia a livello professionale che comune. Sono costituite da due piste inserite a interferenza nel tubo di sterzo. Su queste piste scorrono i cuscinetti, a sfere libere (tenute in sede da grasso) o ingabbiate. Una calotta è installata sulla testa della forcella, che viene poi inserita nel canotto. La calotta superiore viene avvitata sul tubo filettato della forcella, fino a mandarla in battuta contro la pista. Una rondella e un controdado di sicurezza evitano giochi pericolosi. L'attacco manubrio è di tipo classico e viene chiamato "pipa", formato da un elemento piegato con un'estremità a espansione, che va inserito all'interno della forcella, mentre l'altra estremità è tonda, simile a una fascetta regolata da una vite, pensata per accogliere il manubrio. Una lunga vite e un espansore mantengono in posizione la pipa.

• Serie sterzo ahead (o threadless): sono state introdotte dalla casa americana Crane Creek e hanno rapidamente soppiantato le serie sterzo tradizionali. Anche qui vi sono due piste di scorrimento calettate a pressione nel tubo di sterzo, dove si installano i cuscinetti, che possono essere a gabbietta (nelle biciclette più economiche) oppure di tipo industriale (in quelle più evolute). Una calotta viene installata sulla testa della forcella, che viene poi fatta passare nel canotto di sterzo. Il sistema di montaggio è completamente differente rispetto allo standard tradizionale. Infatti il compito che nelle serie sterzo filettate era assolto dalla pipa, qui è demandato al tubo forcella, che è più lungo. Al suo interno viene inserito un "ragnetto", ovvero una sede con un foro filettato. La pista di scorrimento superiore viene chiusa da un apposito parapolvere e da una ranella conica tagliata, che ha il compito di mantenere in posizione il tubo della forcella. Vengono poi inseriti alcuni distanziali per raggiungere la misura di escursione manubrio desiderata. In seguito è inserito l'attacco manubrio, denominato "stem", che si fissa al tubo forcella attraverso due viti laterali. La rimozione dei giochi, che nella serie sterzo tradizionale era demandata alla regolazione della calotta superiore e del suo controdado, qui è curata attraverso una vite inserita in un tappo che copre il tubo forcella. La vite ingaggerà il filetto del ragnetto inserito nel tubo. Stringendo o allentando la vite si avvicinerà o si allontanerà la forcella dal canotto di sterzo, eliminando così i giochi.

Esistono anche le serie sterzo integrate, con i cuscinetti inseriti a pressione direttamente nel tubo di sterzo. Si tratta però di soluzioni tecnologiche avanzate, spesso appannaggio di biciclette da elite e meno comuni sui mezzi meccanici più diffusi.

Differenze e Vantaggi tra Filettate e Ahead

L'introduzione del sistema ahead ha praticamente soppiantato le serie sterzo filettate, rimaste lo standard di biciclette di bassa gamma o da supermercato, grazie a notevoli vantaggi funzionali:

• Eliminazione dei filetti: Filettare la testa della forcella era un passaggio in più che incideva sui costi generali di fabbricazione. Eliminando la filettatura si riduce la possibilità di spanare i filetti e rovinare l'assemblaggio.
• Velocità di montaggio: A parità di esperienza e capacità, un meccanico impiega meno tempo per installare una serie sterzo ahead rispetto a una tradizionale.
• Risparmio di peso: Sebbene il divario sia minimo, una serie sterzo ahead pesa meno di una filettata.
• Sensazione di guida: Nelle serie sterzo ahead il manubrio è fissato in modo quasi diretto al tubo della forcella, migliorando la stabilità e la sensazione di guida. Nelle serie sterzo filettate, il collegamento tra manubrio e forcella era demandato alla pipa, aggiungendo un elemento intermedio.
• Frequenza di manutenzione: Una serie sterzo filettata è più soggetta ad arrugginire se esposta alle intemperie, poiché le filettature possono grippare.
• Facilità di manutenzione: Una serie sterzo ahead può essere revisionata con una singola chiave a brugola, mentre per quelle filettate servono chiavi apposite più ingombranti, non sempre facili da portare con sé durante le uscite in bici.
• Rigidezza e resistenza: Una serie sterzo ahead propone diametri maggiori, risultando quindi più resistente e rigida.

Guida ai Diametri delle Serie Sterzo

Nemmeno le serie sterzo seguono standard fissi, ma propongono diametri differenti. Ecco una guida per riconoscere il tipo di serie sterzo installato:

• Diametro tubo forcella 25.4mm: Si tratta di una serie sterzo filettata da 1″, facilmente reperibile su biciclette di bassa gamma o su mezzi precedenti alla metà degli anni '90. Possono essere di tipo italiano (con diametro interno del tubo di sterzo 30,05mm), giapponese (tubo sterzo 30,1mm), americano (tubo sterzo 32,5mm) oppure francese (tubo sterzo 29,85mm). Ciò che cambia è solo il diametro interno del tubo di sterzo e quindi la misura dell’interferenza delle calotte inserite a pressione. I diametri esterni delle piste di scorrimento e della forcella sono i medesimi.
• Diametro tubo forcella 31,8mm: Si tratta di una serie sterzo filettata da 1 1/4″, presente su vecchie MTB americane o sui tandem.
• Diametro tubo forcella 28,6mm: In questo caso può essere una serie sterzo filettata da 1 1/8″, che si può trovare sulle MTB di prima generazione, oppure una serie sterzo ahead, che vengono di solito definite maggiorate. Per valutare quale delle due sia, è necessario osservare l’estremità del tubo e verificare la presenza o meno della filettatura.
• Diametro tubo forcella 38,1mm: Una serie sterzo da 1,5″, divenuta lo standard per le biciclette moderne. Questo tipo di serie sterzo di solito è conica, ovvero il tubo della forcella, quando è attaccato alla testa, presenta un diametro da 1,5″, che poi si riduce a 1 1/8″ dove viene agganciato lo stem. Di solito questo tipo di serie sterzo è integrato, ovvero il cuscinetto inferiore non ruota su delle piste, bensì è inserito a pressione all’interno del tubo di sterzo.

Sintomi di una Serie Sterzo che Necessita di Revisione

Un programma di manutenzione e cura della propria bici prevede la pulizia e l’ingrassaggio della serie sterzo almeno una volta all’anno, due se si gira in off-road o in condizioni atmosferiche proibitive come pioggia o neve. Vi sono comunque dei sintomi che indicano che è giunto il momento di intervenire:

• Sterzo duro e movimento a scatti: Se si avverte lo sterzo duro e, girando il manubrio, questo si muove a scatti, è probabile che la serie sterzo sia troppo serrata e le sfere abbiano inciso la pista, creando delle impronte che rendono rigido il movimento. Questo fenomeno è a volte chiamato "Brinnelled", dal nome dell'ingegnere che ideò una prova di durezza per metalli.
• Sterzo lasco e giochi persistenti: Se lo sterzo è lasco e, nonostante si avvitino a fondo le calotte, i giochi non si eliminano, è probabile che le sfere si siano usurate e vadano sostituite.
• Rumore di sabbia all'interno: Quando si muove il manubrio e si avverte un rumore simile a quello di sabbia all’interno, è molto probabile che le gabbiette delle sfere si siano rotte, liberando le sfere stesse che non vengono più mantenute in posizione.
• Rumore graffiante: Se si avverte un rumore graffiante muovendo lo sterzo, il grasso è stato dilavato e si è formata ruggine.
• Inattività prolungata della bici: Quando si riprende in mano la bici dopo un lungo periodo di fermo, come una pausa invernale, è buona norma revisionare e ingrassare la serie sterzo, poiché il grasso si sarà inquinato.
• Uso intensivo in condizioni avverse: Se si è girato in bici per tutto l'inverno in condizioni di pioggia e fango, con l'arrivo della primavera è consigliabile revisionare la serie sterzo, poiché il grasso si sarà dilavato o inquinato.
• Acquisto di una bici nuova: Le biciclette nuove di zecca possono presentare una mancanza di grasso nella serie sterzo. Questo perché non è dato sapere se chi ha provveduto all’assemblaggio l’abbia messo e quanto tempo sia stata ferma la bici prima di essere venduta. Prima della prima uscita, è consigliabile prevedere una bella ingrassata della serie sterzo (e non solo, anche del movimento centrale e dei mozzi). È capitato con una MTB nuova, una spesa significativa, e aprendola prima della prima uscita, non vi era traccia di grasso da nessuna parte.

Cause Specifiche di Sterzo Pesante nelle Bici Elettriche e Loro Soluzioni

Il problema dello sterzo pesante o che "balla" su una bici elettrica può avere diverse cause, alcune delle quali comuni a tutte le biciclette, altre più specifiche.

Cuscinetti Usurati o Danneggiati

Se lo sterzo va a scatti o si sente un movimento anomalo, come se qualcosa "ballasse" a seguito di un contraccolpo, i cuscinetti della serie sterzo sono i principali indiziati. Se i cuscinetti sono usurati o con dentro dello sporco, possono macinarsi loro ma anche segare la forcella. In questi casi, se i cuscinetti sono usurati, l'unica soluzione è cambiarli, in quanto ingrassarli ha un effetto solo temporaneo e non risolve il problema alla radice.Un meccanico potrebbe aver segnalato che, essendo la serie sterzo semi-integrata, non riesce a sistemarla senza il ricambio specifico. Questo accade perché le serie semi-integrate hanno piste proprietarie che solo il produttore può fornire. Se i cuscinetti sono usurati, non c'è molto da fare oltre a sostituirli. Se il gioco del cuscinetto ha rovinato la pista, anche stringendo la sede, la superficie danneggiata rimarrà rugosa.

Regolazione Eccessiva della Serie Sterzo

Considera che devi stringere poco la vite del tappo, altrimenti gira male e rovini i cuscinetti. Se lo sterzo è regolato troppo stretto, il manubrio tende a rimanere in posizione e non segue il movimento del corpo. Un meccanico potrebbe aver detto che "è un po' dura, ma così eviti di fare l'assestamento", ma questo non è corretto. Uno sterzo troppo serrato rende rigido il movimento e può danneggiare i cuscinetti. È fondamentale regolare la serie sterzo in modo che sia libera ma senza giochi.

Problemi Specifici del Modello o Difetti di Progettazione

Alcuni modelli di bici, anche elettriche, possono presentare difetti ricorrenti. Ad esempio, è stato riportato per una e-gravel Yamaha Wabash uno scricchiolio fin da subito nella zona serie sterzo. Nonostante lo smontaggio e l'ingrassaggio della forcella, il problema persisteva. La soluzione, in alcuni casi, è stata la sostituzione in garanzia della forcella in alluminio, risolvendo il problema per l'80-90%. In altri casi, lo stesso modello ha richiesto la pulizia e lubrificazione frequente del perno passante anteriore, che ha un design probabilmente fallace, portando alcuni a sostituirlo con un perno di marca differente. Questo suggerisce che alcuni produttori, come Yamaha in questo caso, "non si siano impegnati molto nello sviluppo delle sue ebike, poteva fare più e meglio".

Cavi Passanti Internamente

Le ebike moderne spesso presentano un passaggio dei cavi interni alla serie sterzo. Questo rende le operazioni di manutenzione più comode. Per lavorare più agevolmente, si potrebbe smontare il manubrio dallo stem perché altrimenti le guaine non scorrono bene e si fa fatica. Se i cavi passano all'interno del cuscinetto superiore, quando si smonta, il cuscinetto rimane con i cavi all'interno. Si possono pulire bene le sedi e ingrassare il tutto, usando un tondino di rame da circa 5mm come punzone per non rovinare il cuscinetto.

"Cockpit with block lock" vs "Cockpit without block lock"

Questa distinzione si riferisce a una caratteristica specifica di alcune serie sterzo. Il "block lock" probabilmente differisce nella forma della ralla o cuscinetto nella parte sotto il telaio: una blocca meccanicamente lo sterzo dopo un certo numero di gradi (limitandone l'escursione), l'altra è libera. È importante conoscere il tipo di sistema presente sulla propria bici per evitare errori durante lo smontaggio e il rimontaggio.

Strumenti Necessari per la Revisione della Serie Sterzo Filettata

Per effettuare una revisione completa di una serie sterzo di tipo tradizionale (filettata) sono necessari i seguenti strumenti:

• Chiave a brugola da 5mm: Per svitare l'espansore e togliere la pipa.
• Pezzo di legno: Da interporre tra pipa e martello.
• Martello di gomma: Per spingere l'espansore fuori dalla pipa e poterla così estrarre.
• Chiavi per serie sterzo: Una chiave apposita per le serie sterzo, con diametri che vanno dal 24 al 36mm. Se la serie sterzo presenta formati speciali, si può usare un serratubi (del tipo usato dagli idraulici), con i denti protetti da nastro isolante.
• Grasso bianco al litio: Per ingrassare le sfere.
• Cacciavite con punta calamitata: Se le sfere della serie sterzo sono libere, servirà per estrarle e per inserirle nelle piste di scorrimento.
• Bacinella, petrolio bianco e pennello: Per sgrassare e pulire tutti i componenti della serie sterzo.
• Sgrassatore spray, pennello e straccio: Per pulire a fondo il tutto.

Guida Passo Passo alla Revisione della Serie Sterzo Filettata

Ecco i passaggi dettagliati per revisionare una serie sterzo filettata:

Step 1: Rimozione della Ruota Anteriore

È buona norma rimuovere la ruota anteriore prima di lavorare sulla serie sterzo, per liberare la forcella e rendere l'operazione più agevole.

Step 2: Svitare la Vite della Pipa

Con la chiave a brugola da 5mm, allentare la vite della pipa, senza estrarla completamente dalla sua sede.

Step 3: Rimozione dell'Espansore

Difficilmente la pipa potrà essere estratta solo svitando la vite, poiché l'espansore al suo interno è bloccato (e questa è la sua funzione). Per questo, posizionare un pezzo di legno sulla testa della vite per non rovinarla e assestare un colpo deciso con un martello di gomma. La vite colpirà l'estrattore, che verrà espulso, e si potrà così sfilare la pipa.

Step 4: Rimozione di Controdado e Rondella

Con la chiave per serie sterzo, svitare e rimuovere il controdado e la sua rondella, ponendoli a bagno nel petrolio bianco per la pulizia.

Step 5: Rimozione della Calotta Superiore

Tenendo ferma la forcella con la mano sinistra, con la destra svitare la calotta superiore fino a estrarla completamente. È fondamentale ricordare di tenere salda la forcella con la mano, poiché una volta che la calotta è stata estratta, la forcella è libera e può scivolare per terra.

Step 6: Estrazione della Forcella e dei Cuscinetti

Sfilare la forcella dal tubo di sterzo. Una volta liberato il tubo forcella, estrarre il cuscinetto inferiore e metterlo a bagno nel petrolio bianco. Se la serie sterzo monta le sfere libere, estrarle una per una con la punta calamitata del cacciavite. Estrarre anche il cuscinetto superiore e metterlo a bagno.

Step 7: Pulizia Approfondita

Con sgrassatore spray, pennello e straccio, pulire la serie sterzo, eliminando sporcizia, tracce di ruggine e vecchio grasso. Passare lo straccio anche all’interno del tubo e non solo sulle piste. Ripulire anche il tubo forcella. Con il pennello e il petrolio bianco, sgrassare a fondo le gabbiette o le sfere e le calotte.

Step 8: Ingrassaggio delle Piste di Scorrimento

Riempire le piste di scorrimento inferiore e superiore con del grasso al litio. Fare lo stesso con la pista di scorrimento sulla testa della forcella.

Step 9: Riposizionamento dei Cuscinetti

Rimontare le gabbiette sulla pista superiore e sulla pista della forcella. Le gabbiette presentano un lato piano e un lato con le sfere. Le sfere devono lavorare a contatto con le piste e non viceversa. In sostanza, i due lati con le sfere vanno montati sulle piste e si "devono guardare". Se invece si montano le sfere libere, posizionarle con la punta calamitata del cacciavite. Nel caso di piste integrate nella calotta, il processo sarà leggermente diverso.

Step 10: Rimontaggio della Forcella

Inserire nuovamente il tubo della forcella all’interno del tubo sterzo.

Step 11: Avvitamento della Calotta Superiore

Mettere del grasso sulla filettatura della forcella e avvitare fino a mandarla in battuta, senza stringere troppo. La regolazione "fine" verrà effettuata con la pipa montata.

Step 12: Inserimento della Rondella di Spessore

Non dimenticare di inserire la rondella di spessore prima di avvitare il controdado. La rondella presenta un dente che va calettato sul profilo scanalato della filettatura della testa della forcella.

Step 13: Avvitamento del Controdado

Avvitare il controdado mandandolo in battuta ma senza stringere eccessivamente.

Step 14: Inserimento della Pipa

Inserire la pipa, verificando l'altezza con un metro. Avvitare leggermente senza stringere la vite della pipa.

Step 15: Montaggio della Ruota Anteriore

Installare la ruota anteriore, bloccandola con lo sgancio rapido. Ricordare di chiudere lo sgancio rapido dei freni.

Step 16: Allineamento dello Sterzo

Poggiare la bici a terra, mettersi a cavalcioni della ruota anteriore e cercare di allineare la pipa con la ruota anteriore. Dopodiché, serrare con forza la pipa.

Step 17: Regolazione dello Sterzo

Con la chiave per lo sterzo, mandare in battuta la calotta superiore fino a che lo sterzo risulti libero ma senza giochi. Per verificare, tirare il freno anteriore e spingere avanti e indietro la bici: se si avverte un gioco o un movimento anomalo, è necessaria un'ulteriore regolazione.

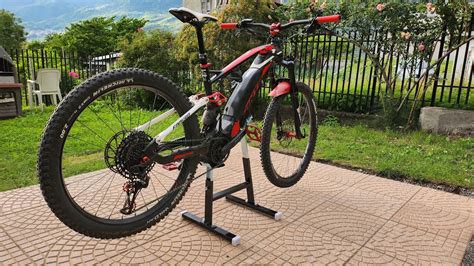

Consigli per l'Utilizzo del Cavalletto per Bici Elettriche

Utilizzare un cavalletto per la manutenzione rende tutte le operazioni molto più comode. Se il cavalletto regge fino a 25/30 kg, è sufficiente per la maggior parte delle ebike.

Posizionamento della Bici sul Cavalletto

È possibile appendere la bici dalla testa del fodero del reggisella. Se il fodero del reggisella è corto e non riempie completamente la pinza del cavalletto, è comunque possibile agganciarla bene. Se si stringe bene la pinza del cavalletto sulla "testa" del fodero (la parte larga che si avvita), la bici non si muove. Questa soluzione è comoda perché evita di far uscire di più il fodero e poi reinserirlo, operazione che potrebbe essere complicata con un telescopico con passaggio interno del cavo, rischiando di dover smontare il comando dal manubrio.

Un'altra opzione comoda è agganciare la bici allo stelo del reggisella facendo toccare la pinza alla sella. In questo modo si evitano anche ulteriori scivolamenti del reggisella. La pinza è rivestita totalmente di gomma, garantendo una presa sicura. Si sconsiglia di appendere la bici direttamente dal telaio se non si è sicuri della resistenza del cavalletto o della stabilità del telaio stesso. Per lavori veloci, come pastiglie o gomme, si può anche infilare solo lo stelo del reggisella nella ganascia senza chiuderla completamente, lasciando la bici oscillare un po'.

È importante considerare che alcuni lavori, come smontare i pedali o il movimento centrale, dove è necessaria maggiore forza, potrebbero essere più facili da eseguire con la bici appoggiata a terra piuttosto che sul cavalletto. Per tutto il resto, il cavalletto è uno strumento indispensabile.

Considerazioni Finali sul Perno Passante Anteriore

Anche se non direttamente parte della serie sterzo, il perno passante anteriore può causare rumori e problemi di sterzo, come nel caso di alcuni modelli Yamaha. È consigliabile pulire e lubrificare spesso il perno passante anteriore, soprattutto se ha un design che tende a creare problemi. In alcuni casi, la sostituzione con un perno di marca diversa, come un DT Swiss, ha risolto definitivamente il problema.

La Manutenzione come Chiave per la Durata

La manutenzione regolare è essenziale per garantire la longevità e le prestazioni ottimali della bici elettrica. Un'attenzione costante ai dettagli, come la serie sterzo, il movimento centrale e i mozzi, previene l'insorgere di problemi più gravi e costosi, assicurando una guida sicura e piacevole.
