Nel complesso processo di produzione automobilistica, una fase cruciale e determinante per le prestazioni, la sicurezza e l'efficienza di un veicolo è la realizzazione della sua struttura portante. Questa fase preliminare, che precede l'installazione di molti altri componenti, definisce l'essenza stessa della scocca. L'insieme delle parti strutturali saldate che costituiscono il nucleo di un autoveicolo, prima che vengano montati elementi come la carrozzeria esterna, le portiere, i cofani, i passaruota, i paraurti, i vetri, gli interni, la meccanica e gli impianti, è noto con il termine tecnico "Body In White" (BIW).

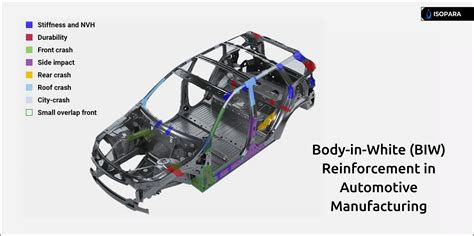

Il veicolo, in questa fase della sua produzione, viene denominato "Body In White" (BIW) ed è costituito esclusivamente da quello che potremmo definire il suo nucleo. Il BIW rappresenta, in sostanza, il telaio scheletrico dell'auto, comprendendo le estremità anteriori e posteriori, il pavimento, il tetto, le porte e i montanti. La sua progettazione e realizzazione sono di primaria importanza, poiché il BIW è la parte che generalmente è più soggetta a sforzi di ricerca, progettazione e analisi di tecnologie disponibili per la riduzione della sua massa. Un approccio globale alla progettazione della struttura dell'auto per le massime prestazioni ed efficienza è intrinseco al design Body-In-White.
La Definizione Fondamentale: Cosa Significa Body In White?
Il termine "Body In White" (BIW) si riferisce specificamente alla fase della produzione automobilistica in cui la scocca di un'auto è stata assemblata ma non è ancora stata sottoposta ai processi di verniciatura e finitura. È il momento in cui la struttura grezza, ma completa nelle sue parti portanti, prende forma. Il BIW è essenzialmente il telaio scheletrico dell'auto, che comprende le estremità anteriore e posteriore, il pavimento, il tetto, le porte e i montanti, tutti elementi connessi tra loro per formare la struttura primaria del veicolo.
Questo stadio produttivo è fondamentale perché la massa e la rigidezza del BIW influenzano direttamente la dinamica del veicolo, la sua resistenza agli urti e, di conseguenza, la sicurezza degli occupanti. La progettazione del Body-In-White prevede un approccio olistico alla progettazione della struttura dell'auto, mirato a ottenere le massime prestazioni ed efficienza complessiva. Il BIW è progettato per essere leggero e possedere una resistenza strutturale superiore, due fattori che sono cruciali per l'efficienza del carburante e la sicurezza attiva e passiva.
Nell'ambito della produzione, il BIW è costituito da sottoassiemi. Ciascuno di questi sottoassiemi viene progettato meticolosamente utilizzando software di progettazione assistita da computer (CAD). Successivamente, i sottoassiemi del BIW vengono assemblati, spesso tramite processi automatizzati eseguiti da robot, ma anche con l'intervento di lavoratori umani, impiegando tecniche avanzate come la saldatura (a punti, laser), la rivettatura e l'incollaggio strutturale. Questi processi di giunzione dei vari pannelli e componenti sono vitali per garantire l'integrità e la robustezza della struttura finale.
Un Percorso Storico: L'Evoluzione dei Materiali nel BIW
La storia dell'automobile è intrinsecamente legata all'evoluzione dei materiali impiegati nella costruzione del suo scheletro, il BIW. Questo percorso è stato caratterizzato da una costante ricerca di leggerezza, resistenza e convenienza. In origine, le strutture automobilistiche facevano ampio uso di materiali relativamente pesanti e meno performanti rispetto agli standard odierni.
Le prime automobili utilizzavano prevalentemente legno e ghisa per la loro costruzione strutturale. Con l'avanzare della tecnologia metallurgica, l'acciaio divenne il materiale dominante. Inizialmente, si trattava di acciai convenzionali, ma la ricerca di prestazioni superiori ha guidato l'introduzione di acciai ad alta resistenza (HSS - High-Strength Steel) e, successivamente, di acciai avanzati ad alta resistenza (AHSS - Advanced High-Strength Steel). Questi acciai offrono un miglior rapporto resistenza-peso rispetto agli acciai tradizionali, consentendo la realizzazione di strutture più robuste ma più leggere.
Parallelamente all'evoluzione degli acciai, l'industria automobilistica ha esplorato e adottato altri materiali innovativi. L'alluminio, noto per la sua leggerezza, ha guadagnato terreno come alternativa all'acciaio in applicazioni BIW, soprattutto in veicoli premium dove il costo è meno vincolante rispetto alla performance. Anche il magnesio, ancora più leggero dell'alluminio, ha trovato impiego in specifiche parti strutturali per la sua eccezionale densità ridotta. Negli ultimi decenni, i compositi a matrice polimerica (PMCs - Polymer Matrix Composites) hanno iniziato a emergere come materiali di frontiera, offrendo combinazioni uniche di leggerezza, resistenza e flessibilità di design.
Un'analisi dettagliata dell'impiego di questi materiali tra il 1995 e il 2007 rivela trend significativi: l'uso dell'alluminio per la struttura dell'autoveicolo è aumentato del 23%, mentre l'uso dei compositi a matrice polimerica è cresciuto del 25%. L'impiego del magnesio ha registrato un incremento ancora più drastico, attestandosi al 127% in questo periodo, evidenziando una forte spinta verso materiali più leggeri.
La Riduzione della Massa: Un Imperativo Tecnologico
La riduzione della massa del BIW è uno degli obiettivi primari nella progettazione automobilistica moderna per diverse ragioni interconnesse. Una massa ridotta del BIW comporta una serie di benefici a cascata sull'intero veicolo.
Pesando meno, il veicolo è infatti in grado di utilizzare motori, trasmissioni e sospensioni più leggere. Questo non solo contribuisce ulteriormente alla riduzione del peso complessivo, ma può anche portare a miglioramenti nell'agilità e nella maneggevolezza. Inoltre, un veicolo più leggero richiede meno energia per accelerare e mantenere la velocità, traducendosi direttamente in un consumo di carburante inferiore e, di conseguenza, in minori emissioni inquinanti.
Questo approccio di riduzione della massa non è un'attività isolata, ma si inserisce in un contesto di progettazione integrata e olistica del veicolo. L'idea fondamentale è che la sommatoria funzionale di un insieme è sempre legata alla prestazione delle singole parti che lo compongono. Pertanto, ottimizzare le masse primarie, ovvero quelle del BIW, permette logicamente di ridurre anche le masse secondarie, ovvero quelle dei componenti aggiuntivi e dei sistemi del veicolo.
Efficacia delle Soluzioni per la Riduzione di Massa: Casi Studio
L'efficacia di diverse strategie e materiali nella riduzione della massa del BIW è stata dimostrata da numerosi studi e applicazioni pratiche.
In confronto a una normale struttura in acciaio, una struttura realizzata con acciai HSS (High-Strength Steel) da partner come Auto Steel Partnership raggiunge una riduzione di massa tra il 20% e il 30%. Questo dimostra il vantaggio prestazionale offerto dall'adozione di acciai più resistenti che consentono di utilizzare spessori inferiori senza compromettere l'integrità strutturale.
La transizione verso l'alluminio ha portato a riduzioni di massa ancora più significative. Ad esempio, le strutture in alluminio impiegate per modelli come le Jaguar XJ o le Audi A8 e A2 raggiungono una riduzione di massa che va dal 30% al 40% rispetto a equivalenti strutture in acciaio convenzionale. Questo rende l'alluminio una scelta attraente per i costruttori che puntano a un alleggerimento sostanziale.
Un esempio di approccio ancora più avanzato è quello adottato da Lotus, che ha sviluppato una struttura multi-materiale. Questa soluzione, costituita per il 37% da alluminio, per il 30% da magnesio e per il 21% da materiali compositi a matrice polimerica (PMCs), raggiunge un valore di riduzione di massa notevole, pari al 38%. Questo dimostra come l'integrazione sinergica di diversi materiali, ciascuno scelto per le sue proprietà specifiche, possa portare a risultati superiori rispetto all'uso di un singolo materiale.
Uno studio condotto all'interno del progetto "S-in motion" ha esplorato un catalogo di nuove soluzioni leggere per le parti del body-in-white (BIW) e del telaio di un tipico veicolo del segmento C. L'obiettivo era quello di poter alleggerire il veicolo intero - e in particolare il body-in-white (BIW) - di un tipico veicolo del segmento C del 20%. Questo studio ha identificato che acciai piani e lunghi al carbonio e acciai inossidabili, che rappresentano il 62% del peso del BIW, sono aree chiave per l'innovazione. L'identificazione di questi materiali significativi ha permesso al team di mappare accuratamente le sequenze di formatura e assemblaggio per il BIW, in modo da poter preparare valutazioni dei costi.
La Progettazione Integrata e l'Approccio Multi-Materiale
L'efficacia nella riduzione della massa e nel miglioramento delle prestazioni del BIW non deriva solo dalla scelta dei materiali, ma anche dall'adozione di metodologie di progettazione avanzate. La progettazione integrata del veicolo, che considera l'auto nella sua interezza fin dalle prime fasi, è fondamentale.
Questo approccio olistico prevede un sistema di progettazione integrato del veicolo. Non solo le geometrie vengono studiate per inserire materiale solo laddove si presentano delle sollecitazioni strutturali, ma oggi è anche possibile utilizzare differenti materiali per completare una medesima struttura. Questo "multi-material approach" è reso possibile da nuovi e avanzati processi manifatturieri che permettono di unire materiali diversi in modo efficiente e robusto.
Sebbene l'utilizzo di materiali avanzati possa comportare un incremento dei costi di produzione iniziali, la progettazione integrata del veicolo, con un approccio multi-materiale e l'impiego di nuovi processi manifatturieri, arriva invece a costare persino meno di una tradizionale progettazione. Questo apparente paradosso è dovuto all'ottimizzazione complessiva del processo, alla riduzione degli scarti, all'aumento della vita utile dei componenti e alla maggiore efficienza energetica che i veicoli più leggeri garantiscono durante il loro ciclo di vita.
Questo approccio innovativo consente di sviluppare progetti di fissaggio in modo efficiente durante il lavoro di progettazione, assicurando che le dime (dispositivi di misurazione e controllo) siano progettate entro pochi giorni dall'ultima release di progettazione. Le dime tendono ad essere installate in una posizione fissa su una quantità fissa di spazio. I costi a breve termine sono bassi a causa della costruzione di questo tipo di dime. Le "Master Build" (costruzioni di riferimento) sono le stesse da un veicolo all'altro, poiché l'attrezzatura è dedicata al prodotto che viene assemblato. Le Master Build sono generate su ogni veicolo. Poiché ogni build è uno standard noto, la strategia di posizionamento può essere sviluppata e valutata durante tutta la fase di prototipazione. Piattaforme e tipi di progetto versatili, una costruzione e progettazione robuste portano a far durare l'attrezzatura nel tempo. Può fornire la base di un sistema "blue buck" (un modello fisico grezzo o un mock-up), molto prima che i dati digitali possano consentirlo.
Queste attrezzature offrono uno standard globale per tutti i progetti di sviluppo. Le attrezzature sono progettate in CAD, corrispondendo alla progettazione del prodotto; non ci sono tempi di produzione per le attrezzature essendo già disponibili. Gli unici costi di produzione sono per le parti dell'interfaccia definite dall'utente, come supporti specifici. I costi di modifica sono minimi, riducendo così i costi di sviluppo durante tutto il progetto. Le Master Build vengono generate su ciascun veicolo poiché ogni build è conforme a uno standard noto. La strategia di posizionamento può essere sviluppata e valutata durante la fase di prototipazione. Questo sistema migliora il tempo di progettazione e di sviluppo, consentendo ai progettisti di concentrare il loro tempo sui problemi critici e, in tal modo, riduce i costi successivi.
Processi Produttivi e Tecnologie Avanzate per il BIW
La realizzazione del Body In White richiede l'impiego di una vasta gamma di processi produttivi e tecnologie sofisticate. L'assemblaggio del BIW coinvolge la saldatura, la rivettatura, l'incollaggio e, in alcuni casi, l'uso di tecnologie emergenti come la saldatura laser o l'impiego di adesivi strutturali ad alte prestazioni.
Le case automobilistiche utilizzano una varietà di materiali per la costruzione di BIW, inclusi acciaio, alluminio e materiali compositi. L'acciaio rimane il materiale più comunemente utilizzato per la costruzione di BIW grazie al suo basso costo, all'elevata resistenza e alla capacità di formare forme complesse attraverso processi di stampaggio. L'alluminio è un'altra scelta di materiale popolare, principalmente per le sue proprietà di leggerezza, che migliorano significativamente l'efficienza del carburante.
Per garantire la conformità e la sicurezza del BIW riprogettato, vengono applicati standard rigorosi per verificarne il livello di sicurezza. La rigidezza alla torsione del BIW è un parametro critico che influenza la dinamica di guida e la risposta del veicolo alle sollecitazioni stradali.
Car Bench, ad esempio, vanta una lunga tradizione nel fornire servizi di prototipazione ai vari OEM (Original Equipment Manufacturer) dell'industria automobilistica. Una delle applicazioni chiave della loro attrezzatura Protoline è proprio nella produzione di parti Body in White (BIW). Al fine di sviluppare un metodo sistematico per creare assemblaggi BIW usando moderni metodi di produzione, è importante comprendere i vincoli specifici che devono essere rispettati.
Il design del veicolo viene creato e rilasciato all'ingegneria di produzione per progettare i prototipi. Il design del dispositivo viene quindi prodotto, assemblato e ispezionato. Questo processo iterativo assicura che le strutture BIW soddisfino i requisiti di design e ingegneria.
Il Futuro del BIW: Materiali Innovativi e Sostenibilità
Il futuro del Body In White è orientato verso una continua ricerca di innovazione nei materiali e nei processi produttivi, con un'attenzione crescente alla sostenibilità e all'efficienza. L'industria automobilistica è costantemente alla ricerca di nuove soluzioni per ridurre ulteriormente il peso dei veicoli, migliorare la sicurezza e diminuire l'impatto ambientale.
L'integrazione di componenti sempre più sofisticati per il body-in-white è una tendenza consolidata. Questo include l'uso di leghe metalliche avanzate, materiali compositi di nuova generazione e sistemi di giunzione sempre più performanti. L'obiettivo è creare strutture sempre più intelligenti, capaci di assorbire energia in caso di impatto, migliorare l'isolamento acustico e termico, e integrare funzioni elettroniche o strutturali avanzate.
【HGTECH】Body-in-White Automated Welding Production Line Processes in 43 Seconds Only
Il "multi-material approach" continuerà a essere una strategia chiave, permettendo di combinare le migliori proprietà di diversi materiali per ottenere prestazioni ottimali in ogni specifica applicazione all'interno del BIW. La ricerca si sta concentrando anche su materiali riciclabili e processi produttivi a basso impatto ambientale, in linea con gli obiettivi di sostenibilità globale.
La complessità del processo produttivo e la varietà dei materiali utilizzati richiedono una forza lavoro altamente qualificata e costantemente aggiornata per ottenere risultati eccezionali. Le case automobilistiche danno priorità a prestazioni, efficienza e sicurezza durante la progettazione della struttura della BIW, assicurando che ogni componente e ogni giunzione contribuiscano al raggiungimento di questi obiettivi fondamentali.
