Il volano è un componente cruciale nel sistema di trasmissione di un veicolo, in particolare nelle BMW E46, dove spesso si presenta nella configurazione bimassa. Comprendere la sua funzione, i potenziali problemi e le procedure di bloccaggio è fondamentale per una corretta manutenzione e per diagnosticare eventuali anomalie, come le vibrazioni persistenti che possono affliggere il veicolo. Questo articolo si propone di esplorare in profondità il tema, fornendo una guida esaustiva su come bloccare il volano e identificare le cause sottostanti di malfunzionamenti.
Funzione e Tipologie di Volano nelle BMW E46
Il volano, situato tra il motore e il cambio, ha il compito principale di accumulare energia cinetica dal motore, regolarizzando la rotazione dell'albero motore e attenuando le pulsazioni della combustione. Questo assicura una rotazione più fluida e riduce le vibrazioni trasmesse alla trasmissione. Nelle BMW E46, la configurazione più comune è il volano bimassa.

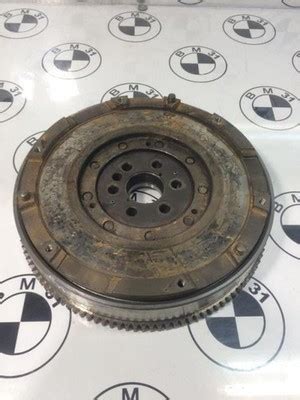

Il volano bimassa si distingue per la sua capacità di smorzare ulteriormente le vibrazioni torsionali del motore. È composto da due masse collegate da un sistema di molle e ammortizzatori, che permette di isolare le oscillazioni del motore dalla trasmissione. Questo design avanzato contribuisce a un maggiore comfort di guida e a una minore usura degli altri componenti della trasmissione. Tuttavia, la sua complessità lo rende anche più suscettibile a guasti e usura rispetto ai volani monomassa.
Un meccanico potrebbe sostenere di aver eseguito un lavoro "a regola d'arte" sulla trasmissione o sui supporti motore, ma se le vibrazioni persistono, il problema potrebbe non risiedere nei supporti stessi, bensì in componenti come il volano bimassa. Questo suggerisce l'importanza di un'analisi approfondita per escludere o confermare il malfunzionamento del volano.
Problemi Comuni Associati al Volano Bimassa
I problemi al volano bimassa possono manifestarsi in diversi modi, spesso con sintomi che possono essere confusi con altre anomalie della trasmissione o del motore. Le vibrazioni sono uno dei sintomi più evidenti e frequenti. Queste possono essere percepite al minimo, in accelerazione o in decelerazione, e possono estendersi attraverso il pedale della frizione, la leva del cambio o l'intero abitacolo.
Altri sintomi includono:
- Rumori anomali: Un rumore metallico, un battito o un cigolio proveniente dalla zona della frizione possono indicare un problema al volano. Questi rumori possono essere più evidenti a motore freddo o caldo, o durante il cambio marcia.
- Difficoltà nel cambio marcia: Un volano difettoso può influire sulla fluidità del cambio marcia, rendendolo più duro o impreciso.
- Slittamento della frizione: Sebbene più spesso associato all'usura del disco frizione, un volano bimassa danneggiato può contribuire allo slittamento.
- Avviamento difficile o irregolare: In alcuni casi, un volano compromesso può influenzare la regolarità dell'avviamento del motore.
Un errore comune è quello di concentrarsi esclusivamente sui supporti motore o della trasmissione quando si presentano vibrazioni. È importante considerare che, se il problema persiste nonostante la sostituzione dei supporti, la causa potrebbe essere di altro genere, e il "volano bimassa!?!", come suggerito, è un forte candidato.
Ecco che problemi può un volano bi massa, lasco o rumoroso su una vettura con cambio automatico VW
Strumenti e Preparazione per Bloccare il Volano
Bloccare il volano è un'operazione necessaria per eseguire diverse procedure di manutenzione, come la sostituzione della frizione, del paraolio dell'albero motore o dello stesso volano. Questa operazione impedisce al volano di ruotare mentre si serrano o si allentano i bulloni che lo fissano all'albero motore.
Gli strumenti necessari includono:
- Attrezzo blocca volano specifico per BMW E46: Questo attrezzo è progettato per bloccarsi su denti specifici del volano o sulla corona dentata, impedendone la rotazione. È fondamentale utilizzare l'attrezzo corretto per evitare danni.
- Chiavi a bussola e chiavi dinamometriche: Per allentare e serrare i bulloni con la coppia corretta.
- Cric e cavalletti: Per sollevare e sostenere in sicurezza il veicolo.
- Attrezzatura per la rimozione del cambio: In molti casi, per accedere al volano è necessario rimuovere il cambio.
- Guanti e occhiali di protezione: Per la sicurezza personale.
Preparazione del veicolo:
- Parcheggio e sicurezza: Assicurarsi che il veicolo sia parcheggiato su una superficie piana e stabile, con il freno a mano inserito.
- Sollevamento del veicolo: Utilizzare un cric per sollevare la parte anteriore del veicolo e posizionarlo su cavalletti di sicurezza. È essenziale che il veicolo sia stabile e ben supportato.
- Scollegamento della batteria: Per evitare cortocircuiti o avviamenti accidentali, scollegare sempre il terminale negativo della batteria.
- Drenaggio dei fluidi (se necessario): A seconda dell'intervento, potrebbe essere necessario drenare l'olio del cambio o altri fluidi.
Procedura Dettagliata per Bloccare il Volano
La procedura per bloccare il volano può variare leggermente a seconda del modello specifico di BMW E46 e dell'attrezzo utilizzato, ma i passaggi fondamentali sono i seguenti:
Accesso al volano: Questo è il passaggio più laborioso. Generalmente, per accedere al volano è necessario rimuovere il cambio. Questo implica:
- Smontaggio di componenti come l'albero di trasmissione, la linea di scarico (in parte), e i cablaggi del cambio.
- Scollegamento dei collegamenti del cambio (leva, cavi, ecc.).
- Rimozione dei bulloni che fissano il cambio al motore.
- Disconnessione della frizione (se non già fatto).
- Con estrema cautela, far scendere e rimuovere il cambio dal vano motore.
Identificazione del punto di bloccaggio: Una volta che il volano è visibile, è necessario individuare il punto dove l'attrezzo blocca volano può essere inserito. Questo punto è solitamente un'apertura sulla campana del cambio o un foro specifico sul blocco motore, attraverso il quale l'attrezzo si impegna con i denti della corona del volano.
- In alcune BMW E46, il punto di bloccaggio può essere accessibile rimuovendo un piccolo tappo o coperchio sulla parte superiore del blocco motore, vicino al cambio.
- È cruciale consultare il manuale di servizio specifico del proprio veicolo per identificare l'esatta posizione e il tipo di attrezzo richiesto.
Inserimento dell'attrezzo blocca volano: Posizionare l'attrezzo blocca volano nell'apertura designata e ruotare lentamente l'albero motore (utilizzando una chiave sull'albero a gomiti, se possibile, o ruotando il volano stesso con attenzione) fino a quando l'attrezzo non si impegna saldamente con i denti del volano, impedendone la rotazione. Assicurarsi che l'attrezzo sia ben saldo prima di procedere con qualsiasi operazione.
- Verifica del bloccaggio: Tentare di ruotare il volano manualmente per assicurarsi che sia completamente bloccato. Non deve esserci alcun movimento.
Una volta che il volano è bloccato, è possibile procedere con la rimozione dei bulloni che lo fissano all'albero motore. Questi bulloni sono solitamente molto serrati e potrebbero richiedere una notevole forza per essere allentati. È consigliabile utilizzare una chiave dinamometrica per il serraggio finale dei nuovi bulloni, seguendo le specifiche di coppia del produttore.
Considerazioni sulla Puleggia dell'Albero Motore e Altri Componenti
Nel contesto delle vibrazioni e dei problemi al volano, è utile considerare anche altri componenti che possono contribuire a sintomi simili. La discussione menziona che delle "vibrazioni della puleggia dell'albero motore non ne ho mai sentito parlare… della rottura o grippaggio si". Questa affermazione è importante perché distingue tra le vibrazioni anomale del volano (che sono un sintomo di malfunzionamento) e la rottura o il grippaggio della puleggia dell'albero motore, che sono eventi più drastici.

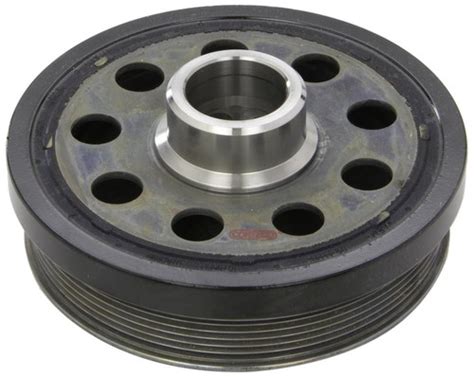

La puleggia dell'albero motore (o damper armonico) ha il compito di ridurre le vibrazioni torsionali dell'albero motore e di trasmettere il movimento alle cinghie dei servizi (alternatore, servosterzo, compressore clima, ecc.). Anche se le vibrazioni della puleggia non sono un problema comunemente discusso come sintomo di malfunzionamento in sé, la sua rottura o un grippaggio possono causare rumori, slittamenti delle cinghie e, in casi gravi, danni al motore.
È fondamentale distinguere tra i problemi del volano e quelli della puleggia dell'albero motore, poiché entrambi possono generare rumori e vibrazioni, ma con cause e soluzioni diverse. Un'accurata diagnosi è essenziale per evitare sostituzioni inutili o interventi errati.
Diagnosi Avanzata e Risoluzione dei Problemi
Se le vibrazioni persistono nonostante gli interventi, una diagnosi più approfondita è necessaria. Ecco alcuni passaggi e considerazioni:
- Ispezione visiva del volano: Una volta rimosso il cambio, ispezionare attentamente il volano per segni di usura eccessiva, surriscaldamento (aree bluastre), giochi anomali tra le due masse (nel caso del bimassa), o danni ai denti della corona. Il gioco tra le due masse del volano bimassa è un indicatore chiave del suo stato di salute. Un gioco eccessivo o una difficoltà nel movimento relativo delle due masse indicano un problema.
- Test della frizione: Verificare lo stato del disco frizione, dello spingidisco e del cuscinetto reggispinta. Spesso, un volano difettoso porta anche a un'usura accelerata della frizione.
- Controllo dei supporti motore e cambio: Sebbene il problema possa non essere solo lì, è sempre bene assicurarsi che i supporti siano in buone condizioni e non contribuiscano alle vibrazioni.
- Equilibratura del sistema: In rari casi, squilibri nell'albero motore, nell'albero di trasmissione o nelle ruote possono generare vibrazioni.
- Diagnosi elettronica: Utilizzare uno strumento di diagnosi per verificare eventuali codici di errore relativi al motore o alla trasmissione che potrebbero fornire indizi.
Il suggerimento del meccanico, che "probabilmente il problema non erano i supporti ma di altro genere (volano bimassa!?!), è un punto di partenza cruciale per la diagnosi. È fondamentale non fermarsi alla prima ipotesi ma esplorare tutte le possibilità, specialmente in un sistema complesso come quello di una BMW E46.
Manutenzione Preventiva e Consigli Utili
Per prolungare la vita del volano e prevenire problemi:
- Stile di guida: Evitare partenze brusche, scalate aggressive e l'abuso della frizione, che possono stressare eccessivamente il volano bimassa.
- Manutenzione della frizione: Sostituire la frizione quando è usurata, poiché una frizione che slitta può generare calore e stress aggiuntivo al volano.
- Utilizzo di ricambi di qualità: Se si deve sostituire il volano, optare per ricambi originali o di qualità equivalente per garantire prestazioni e durata.
- Ispezioni regolari: Durante la manutenzione ordinaria, chiedere al meccanico di controllare lo stato del volano, soprattutto se il veicolo ha un chilometraggio elevato.
Ricordando l'esperienza di chi si "appella per l'ennesima volta alla vostra disponibilità,perchè stavolta o ci capisco qualcosa e risolvo definitivamente i problemi,oppure distruggo personalmente la macchina a mazzate", si sottolinea l'importanza di una diagnosi accurata e di interventi mirati. La frustrazione derivante da problemi persistenti è comune, e la conoscenza approfondita dei componenti come il volano può fare la differenza tra una risoluzione definitiva e un ciclo continuo di tentativi ed errori.
