La BMW 320d E46, in particolare il modello da 136 CV con pompa radiale, è un veicolo apprezzato per le sue prestazioni e la sua affidabilità. Tuttavia, come ogni macchina complessa, può presentare problematiche che richiedono un'analisi approfondita. Uno dei quesiti che può sorgere riguarda il corretto funzionamento del sistema di geometria variabile della turbina, un componente cruciale per ottimizzare l'erogazione della potenza in diverse condizioni di regime del motore. L'interazione tra la pompa di iniezione, l'elettronica di controllo e il sistema pneumatico della turbina può talvolta generare scenari complessi, come dimostra l'esperienza di un proprietario che si è trovato di fronte a un malfunzionamento intermittente del comando della geometria variabile.
Il Contesto del Problema: Un Evento Inaspettato
La vicenda prende avvio con un guasto improvviso alla pompa di iniezione, specificamente alla sua parte elettronica. La gravità del danno, evidenziata dalla fusione dell'isolamento dei cavi che conducevano alla pompa, ha reso necessaria la sostituzione con un'unità revisionata. Dopo aver meticolosamente controllato la fasatura della pompa con un comparatore, l'auto è tornata a funzionare regolarmente, almeno inizialmente. Il problema è emerso successivamente: il comando della geometria variabile della turbina ha iniziato a funzionare in modo discontinuo, alternando momenti di corretto funzionamento a periodi di disattivazione, senza una chiara correlazione con la temperatura del motore, lo stato di accensione o altre variabili facilmente identificabili.
La peculiarità di questo malfunzionamento risiede nell'assenza di spie luminose sul cruscotto e di codici di errore registrati nella memoria della centralina diagnostica. Questa assenza di segnali evidenti rende la diagnosi una vera e propria sfida, costringendo a un'indagine più approfondita che va oltre i controlli standard.
Componenti Coinvolti nell'Attuazione della Geometria Variabile
Il sistema di attuazione della geometria variabile della turbina è un complesso intreccio di componenti pneumatici ed elettronici, ciascuno dei quali può essere fonte di un malfunzionamento. Nel caso specifico, sono stati meticolosamente controllati e, dove necessario, sostituiti i seguenti elementi:
- Tubicini di depressione: Questi sottili condotti trasportano il vuoto generato dal sistema di aspirazione (o da una pompa dedicata) per muovere l'attuatore della turbina. Un'infiltrazione d'aria, una crepa o un'ostruzione in uno di questi tubicini possono compromettere l'efficacia del comando.
- Valvola Pierburg (o elettrovalvola): Questa valvola, controllata dalla centralina motore, regola il flusso d'aria e quindi la depressione che raggiunge l'attuatore della turbina. La sua corretta funzionalità è fondamentale per modulare la pressione di sovralimentazione.
- Sensore di pressione nel collettore di aspirazione: Questo sensore monitora la pressione effettiva nel collettore e invia i dati alla centralina. Se il sensore fornisce letture errate, la centralina potrebbe comandare in modo inappropriato la geometria variabile.
- Cablaggio: I collegamenti elettrici che alimentano la valvola Pierburg e trasmettono i segnali dai sensori sono anch'essi suscettibili di danni, specialmente in seguito a eventi come il cortocircuito occorso alla pompa di iniezione.
Revisione dei turbo: attenzione alla geometria variabile!
L'Ipotesi del Cortocircuito e la Centralina Motore
Una delle ipotesi più plausibili, data la sequenza degli eventi, è che il cortocircuito originato dalla pompa di iniezione possa aver avuto ripercussioni anche sulla centralina motore (ECU). L'elettronica di un'auto moderna è un sistema interconnesso, e un guasto in un componente critico può propagarsi ad altre unità di controllo. La possibilità che la ECU sia stata danneggiata, anche se in modo non immediatamente evidente dai codici di errore, non può essere esclusa.
È noto che le centraline motore possono essere sottoposte a test su banchi prova specifici, dove è possibile simulare cicli di funzionamento e verificare la risposta di tutti i sistemi controllati. Questa procedura, sebbene richieda attrezzature specializzate, potrebbe essere l'unica via per identificare un guasto interno alla ECU che influisce sul comando della geometria variabile. La riparazione di una centralina danneggiata è talvolta possibile, ma dipende dalla natura e dall'estensione del danno.
Il Ruolo della Mappa e le Considerazioni sul Veicolo
Un punto di discussione sollevato riguarda l'eventuale presenza di una "mappa" (rimappatura della centralina) prima che il problema si manifestasse. Se l'auto è stata precedentemente rimappata, è fondamentale riportarla alla configurazione originale per escludere che le modifiche software stiano interferendo con il corretto funzionamento della geometria variabile. A volte, una mappatura non ottimale può portare a comportamenti anomali dei sistemi di gestione motore, inclusa la sovralimentazione.
Inoltre, è stato suggerito di indagare sulla storia del veicolo, chiedendo al precedente proprietario informazioni sui lavori effettuati e sulle circostanze in cui il problema ha iniziato a manifestarsi. Questo approccio retrospettivo può fornire indizi preziosi. Ad esempio, se la turbina è stata sostituita o revisionata in passato, potrebbero esserci state problematiche legate a quell'intervento.
Approfondimenti sul Sistema a Depressione
Il sistema di attuazione della geometria variabile su molti motori diesel, inclusa la BMW 320d E46, opera principalmente tramite depressione. Questa depressione viene generata dal sistema di aspirazione del motore o da una pompa per vuoto dedicata e viene modulata da un'elettrovalvola (la Pierburg). Un modo per verificare il corretto funzionamento generale del sistema a depressione consiste nello staccare il tubicino che va dall'elettrovalvola all'attuatore della turbina.
Se, mantenendo il tubicino staccato e con il motore leggermente accelerato (per aumentare la depressione), si tappa l'estremità del tubicino con un dito, si dovrebbe avvertire un sensibile effetto di "risucchio". Questo indica che il sistema è in grado di generare e mantenere la depressione necessaria. Tuttavia, è importante eseguire questa verifica con cautela e, se possibile, con l'aiuto di un'altra persona.
Viene anche menzionato un possibile "cilindro nero" che funge da serbatoio d'aria. Questo componente, se presente, aiuta a stabilizzare la pressione nel sistema pneumatico, evitando fluttuazioni troppo rapide che potrebbero influenzare il movimento dell'attuatore. Un problema a questo serbatoio o al suo collegamento potrebbe causare irregolarità nel comando.
La Pierburg: Un Componente da Non Sottovalutare
La valvola Pierburg, pur essendo un componente relativamente semplice, è cruciale per il corretto funzionamento della geometria variabile. La sua affidabilità può essere compromessa da sporco, usura o guasti interni. La raccomandazione di non fidarsi ciecamente di questa valvola suggerisce che, anche se sembra funzionare, potrebbe presentare malfunzionamenti intermittenti o non rispondere correttamente ai comandi della centralina. La sua sostituzione, dato il costo relativamente contenuto, può essere un passo diagnostico utile.

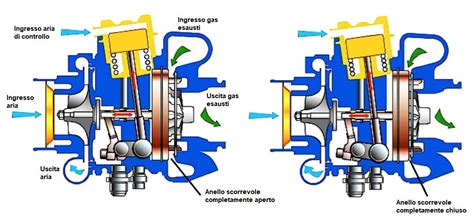

La Geometria Variabile della Turbina: Possibili Problemi Meccanici
Sebbene l'utente escluda un blocco meccanico della geometria variabile a causa dell'elevata manutenzione e del chilometraggio contenuto, è una possibilità che non si può ignorare completamente, specialmente se il problema è sorto dopo un intervento significativo come la sostituzione della pompa di iniezione. L'accumulo di depositi carboniosi sulle palette della turbina è una causa comune di blocco, che impedisce loro di muoversi liberamente.
Una turbina molto chilometrata è più incline a questo tipo di problema. Un meccanico esperto è in grado di smontare la turbina, pulire accuratamente il meccanismo della geometria variabile e verificare il corretto movimento delle palette. In alternativa, se la turbina presenta segni di usura significativi o se la pulizia non risolve il problema, è consigliabile procedere con una revisione completa della turbina. I kit di revisione sono generalmente disponibili a costi contenuti e permettono di ripristinare le prestazioni originali del componente.
La Necessità di un Approccio Sistematico
Di fronte a un problema così sfuggente, è fondamentale adottare un approccio metodico e sistematico alla diagnosi. Partire dai controlli più semplici e meno costosi, per poi passare a quelli più complessi e onerosi, è la strategia più efficace.
- Verifica del software: Se presente, ripristinare la mappa originale della centralina motore.
- Controlli pneumatici: Verificare l'integrità di tutti i tubicini di depressione, la loro corretta connessione e l'assenza di inversioni. Verificare il funzionamento del sistema a depressione come descritto in precedenza.
- Test della valvola Pierburg: Se possibile, testare la valvola con un'unità nuova o certamente funzionante.
- Controllo del sensore di pressione: Verificare la correttezza delle letture del sensore di pressione nel collettore di aspirazione tramite diagnosi.
- Ispezione del cablaggio: Controllare attentamente il cablaggio che collega la centralina motore alla valvola Pierburg e ai sensori, prestando particolare attenzione a eventuali segni di danneggiamento, corrosione o falsi contatti.
- Verifica meccanica della turbina: Se i controlli pneumatici ed elettronici non rivelano anomalie, considerare la possibilità di un problema meccanico interno alla turbina, come il blocco delle palette.
La collaborazione tra proprietari di veicoli con problematiche simili, la condivisione di esperienze e la consultazione di meccanici specializzati e preparati sono risorse inestimabili per risolvere enigmi diagnostici complessi come quello presentato dalla geometria variabile della BMW 320d E46. La pazienza e la perseveranza sono chiavi fondamentali per riportare il veicolo alle sue prestazioni ottimali.
