Le bobine d'accensione sono componenti essenziali nel sistema di accensione di qualsiasi veicolo a combustione interna, responsabili della generazione dell'alta tensione necessaria per innescare la scintilla nelle candele. Nel contesto di veicoli come l'Opel Corsa B, la comprensione delle loro caratteristiche, del funzionamento e dei problemi comuni può aiutare i proprietari a mantenere il proprio veicolo in condizioni ottimali.
Il Ruolo Fondamentale delle Bobine di Accensione
Un motore funziona grazie all'aria, al carburante, alla compressione e alla scintilla. La scintilla, generata dalle candele, è innescata dalla bobina di accensione, che trasforma i 12 V della batteria in decine di migliaia di volt per accendere la miscela aria-carburante. Senza di loro, il motore può non avviarsi, andare a strappi o spegnersi. Le bobine d’accensione nei veicoli svolgono una funzione essenziale nel sistema di accensione, che senza di esse non potrebbe funzionare correttamente.
Composizione e Struttura
Esternamente, le bobine d’accensione appaiono come cilindri con una o due uscite per le candele, un aggancio e un isolamento esterno. La struttura interna di una bobina d’accensione varia, ma il principio di base è simile. Una bobina tipica ha un nucleo di ferro posizionato su un isolante. Attorno al nucleo ci sono due circuiti separati: il primario e il secondario. Questi avvolgimenti di rame isolati, attraverso il principio di induzione elettromagnetica, permettono la trasformazione della tensione.

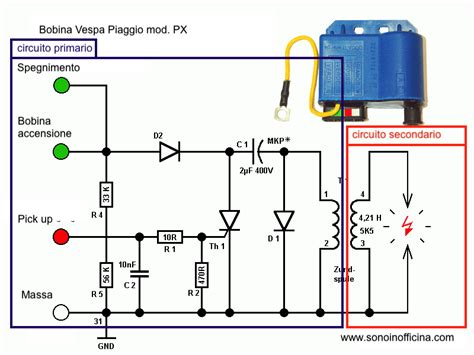

Principi di Funzionamento
Il processo inizia quando la centralina elettronica invia un segnale alla bobina, interrompendo il flusso di corrente nel circuito primario. Questa improvvisa interruzione causa un crollo del campo magnetico che induce una tensione elevata nel circuito secondario, generando così l'energia necessaria per l'accensione della miscela aria-carburante nei cilindri. In alcuni motori, la tensione viene inviata alternativamente a una delle due candele. La bobina agisce come un trasformatore: converte 12 volt in 20.000-40.000 volt. Normalmente, una bobina di accensione contiene due set di bobine di rame (avvolgimenti). La prima bobina ha solo poche spire di filo, poiché carica solo la bobina di accensione, mentre la seconda bobina ha migliaia di spire che formano l'autotrasformatore elevatore di tensione.
Caratteristiche Tecniche
Le bobine d’accensione variano nelle loro specifiche tecniche. Ad esempio, la resistenza ohmica del circuito primario è di circa 0,2-3,0 Ω, mentre quella del circuito secondario è di circa 5-20 kΩ. La durata media di una bobina varia dai 5 ai 10 anni, a seconda della qualità costruttiva e delle condizioni d'uso del veicolo. Bobine nuove di zecca e di alta qualità possono costare circa 200 euro ciascuna.
Tipi di Bobine di Accensione
Sebbene lo scopo dei diversi tipi di bobine di accensione sia il medesimo, i motori moderni non sarebbero così efficienti senza vari miglioramenti al sistema di accensione.
- Bobine canister: Questo tipo di bobine di accensione sono riempite di olio e possono generare una tensione più elevata. Tuttavia, occupano molto spazio e sono troppo lente per i motori moderni, quindi si trovano principalmente nelle auto d'epoca. Quando si verificano problemi alle bobine di accensione di tipo canister, spesso sostituirle è l'unica opzione.
- Bobine a scintilla doppia: Molte auto negli anni '90 erano dotate di un sistema di accensione a scintilla contenente un pacco di bobine che inviava tensione tramite i cavi delle candele. Lo svantaggio principale è che i cavi delle candele spesso non funzionano correttamente e provocano scintille che colpiscono altre parti metalliche del motore, diminuendone l'efficienza.
- Bobina su candela (COP): Come suggerisce il nome, ogni candela ha una bobina di accensione separata posizionata direttamente su di essa. Ciò garantisce un contatto migliore e un controllo della scintilla più preciso, rendendo la bobina su candela il tipo di bobina di accensione più comune nelle auto moderne. Nei veicoli moderni è comune il sistema coil-on-plug (COP): una bobina per ogni candela (es.: 4 bobine su un 4 cilindri). La centralina comanda il momento esatto in cui ciascuna bobina eroga la scintilla.
Problemi Comuni e Sintomi di Malfunzionamento
I malfunzionamenti delle bobine d’accensione possono derivare da diverse ragioni, con l’alta tensione come causa principale. Questi problemi, soprattutto quando si combinano con difetti di costruzione o materiali di scarsa qualità, possono potenzialmente generare cortocircuiti. Le bobine d’accensione operano in condizioni di temperature elevate e, per questo, devono resistere a tali sollecitazioni. Tuttavia, un’alimentazione inadeguata può contribuire a un’usura prematura delle bobine o a un sovraccarico della centralina. In sintesi, le bobine d’accensione sono componenti fondamentali nel sistema di accensione dei veicoli, responsabili della generazione di tensioni elevate per l’accensione delle candele e, di conseguenza, l’avvio del motore.
Quando una bobina d’accensione dell’auto è guasta, i sintomi variano in base all’entità del problema e al modello del veicolo. Riconoscere una bobina auto guasta sintomi risulta essenziale per evitare danni maggiori al motore e costose riparazioni.
Sintomi Evidenti:
- Difficoltà di avviamento del motore: Se il veicolo fatica ad avviarsi, soprattutto in condizioni di umidità o pioggia, la colpa potrebbe essere di una bobina di accensione difettosa. Una bobina debole o guasta potrebbe non fornire la scintilla necessaria per accendere la miscela aria-carburante, causando tempi di avviamento prolungati o mancati avviamenti. Con bobine inefficienti il motore può avviarsi a fatica, “zoppicare” nei primi secondi o non partire (specie nei sistemi con una sola bobina).
- Mancata accensione del motore (misfire): Uno dei sintomi più evidenti è il mancato avviamento del motore o un avviamento irregolare, caratterizzato da un motore che “perde colpi”. Se la bobina di accensione non fornisce una scintilla costante nella camera di combustione, si possono avvertire strani comportamenti del motore. Al minimo l’auto trema, in marcia sussulta o “scoppietta”. Gli episodi di mancata accensione (misfire) rappresentano un sintomo caratteristico, percepibile come momentanee esitazioni durante l’accelerazione.
- Motore che non funziona o funziona male: Quando una bobina di accensione si guasta, può provocare una combustione irregolare o incompleta in uno o più cilindri, con conseguente stallo o esitazione durante la guida.
- Stallo del motore: Una bobina di accensione guasta può causare uno stallo intermittente o un improvviso spegnimento del motore durante la guida. Questo si verifica quando la bobina perde la capacità di mantenere una scintilla costante, causando una perdita di potenza e un eventuale stallo.
- Spia di controllo motore accesa: Quando una bobina d’accensione è difettosa, la centralina del veicolo può rilevarne il problema e passare in modalità d’emergenza. Inoltre, la spia di controllo sull’abitacolo si accenderà e verrà memorizzato un codice di guasto per indicare il problema. La centralina rileva mancate accensioni o tensioni anomale verso la candela. Se la spia si accende o lampeggia, è consigliabile evitare di proseguire a lungo per non danneggiare il catalizzatore.
- Diminuzione dell’efficienza del carburante: Un calo dell’efficienza del carburante può essere sintomo di vari problemi del motore, tra cui una bobina di accensione difettosa. Quando una bobina si guasta, può causare una combustione inefficiente, con conseguente aumento del consumo di carburante. Il consumo di carburante aumentato deriva dalla combustione inefficiente causata dalla scintilla debole o irregolare.
- Odore di carburante: Bobine di accensione difettose possono causare una miscela di carburante ricca (o grassa), il che significa che si potrebbe sentire odore di carburante quando il motore è in funzione. Un odore di carburante incombusto dallo scarico può indicare che parte della miscela non viene bruciata correttamente a causa di una scintilla insufficiente.
- Ritorno di fiamma: Si potrebbero notare forti rumori di scoppio provenienti dallo scarico. Ciò accade quando le candele non accendono correttamente il carburante, facendo sì che il carburante entri nello scarico.
L'intensità di questi sintomi dipende da quanto sono difettose le bobine di accensione. Di solito, le bobine di accensione si guastano a causa dell'età, ma anche per le vibrazioni eccessive e il calore estremo. Ignorare i segnali di una bobina di accensione difettosa può portare a costose riparazioni e a potenziali rischi per la sicurezza sulla strada. Riconoscendo tempestivamente i sintomi, si possono affrontare i problemi della bobina di accensione in modo proattivo, garantendo un funzionamento regolare del motore e prestazioni ottimali.
sintomi di una bobina di accensione difettosa
Problemi Specifici sulle Opel Corsa

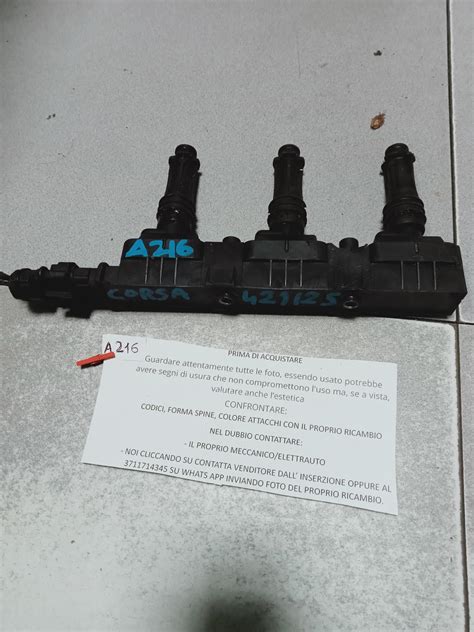

Sulle Opel Corsa, in particolare sulle versioni con motore A12XER e sulle D con motore Z12XEP, è stata riscontrata una certa fragilità delle bobine. Le prime bobine possono cedere verso i 150.000 km, con avvisaglie come irregolarità del minimo e perdita di colpi in accelerazione. Un problema significativo è legato alla scarsa qualità nell'isolamento dei cappucci in gomma delle bobine Delphi, che può portare all'arrugginimento delle candele. Questo problema ha assillato alcuni proprietari per oltre 5 anni.
Opel Corsa e l'Impianto GPL
Il problema della durata delle bobine è particolarmente diffuso tra le Opel a 16 valvole (includendo Meriva, Astra) e si accentua nei motori GPL-Tech o in quelli con impianto a gas installato aftermarket, che possono richiedere la sostituzione delle bobine anche ogni 40.000-50.000 km, mentre nelle versioni solo benzina durano più di 100.000 km.
Una teoria è che il GPL sia più dielettrico rispetto ai vapori di benzina, aumentando la tensione necessaria a generare la scarica e causando l'usura della bobina con deterioramento dell'isolante, fino a quando la scarica avviene all'interno della bobina stessa. Tuttavia, è anche ipotizzabile che le condizioni estreme di temperatura a cui le bobine sono sottoposte, specialmente quando sono infossate sulla testa e soffocate dal coperchio, causino un precoce invecchiamento e alterazione delle caratteristiche degli isolanti, portando a cedimenti dovuti a perdite di isolamento (scariche). Infatti, molte bobine sono etichettate come "resistenti alle alte temperature", mentre quelle a "binario" (spesso montate sulle Corsa) non lo sono.
Soluzioni Costruttive a Confronto
La soluzione adottata da Opel, con le bobine infossate sulla testata, è "bella, pulita, compatta, economica e protetta dall'acqua (e dai 'roditori' che mangiano i cavi di alta tensione)", ma le bobine tendono a "cuocersi". Altri costruttori, come VW, hanno optato per soluzioni differenti, ad esempio tenendo le bobine lontane dalla testata e utilizzando cavi normali per le candele, oppure installando bobine separate, una per ogni candela (come sulla Polo), che sono meno costose da sostituire singolarmente. Queste soluzioni, sebbene possano richiedere più spazio e essere più esposte all'umidità, permettono alle bobine di "respirare" e di non surriscaldarsi.
Test e Diagnosi delle Bobine di Accensione
Per effettuare un test sulle bobine d’accensione dell’auto, esistono vari metodi a disposizione. Uno dei principali consiste nell’utilizzare un Ohmmetro per misurare la resistenza delle bobine. Tuttavia, è sempre consigliabile fare riferimento ai dati specifici forniti dal produttore per ottenere i valori di resistenza corretti. Per effettuare questo test, è necessario rimuovere le bobine per accedere ai collegamenti elettrici, quindi utilizzare un Ohmmetro per misurare la resistenza dei due avvolgimenti. Tuttavia, è importante notare che il test delle bobine può richiedere competenze tecniche e conoscenze specifiche.
La diagnostica computerizzata, tramite strumenti come l'OBD-II, può aiutare a gestire i problemi, rilevando codici di errore memorizzati nella centralina. Durante la messa a punto auto programmata, il tecnico dovrebbe verificare la resistenza degli avvolgimenti della bobina con un multimetro, confrontando i valori con quelli specificati dal costruttore. L'ispezione visiva può rivelare segni di deterioramento fisico come crepe nell'isolamento, tracce di carbonizzazione o connettori ossidati.
Strumenti di Diagnosi
L'elettronica automobilistica rappresenta oggi un settore in continua evoluzione, dove la diagnosi tempestiva di malfunzionamenti risulta determinante per la sicurezza stradale e l'efficienza del veicolo. Nel panorama della moderna diagnostica, il controllo macchina si effettua attraverso sofisticati sistemi computerizzati che monitorano costantemente i parametri vitali dell'autoveicolo. La tempestività nell'identificare una bobina auto guasta sintomi può prevenire danni ben più gravi al sistema di accensione. Gli standard diagnostici attuali permettono di rilevare anomalie anche minime nel funzionamento dei componenti elettrici, consentendo interventi mirati prima che il problema degeneri in avarie complesse dal costo elevato.
Un software "mondiale" come AUTODATA, in dotazione alle officine, contiene tutti i dati tecnici, di setup, schemi elettrici, esplosi di montaggio, coppie di serraggio, ricambi, ecc. ecc. ecc. ecc. di tutte le auto prodotte, praticamente quasi da quando l'automobile esiste. Ogni aggiornamento annuale costa oltre 2000 euro, ma è indispensabile al meccanico e al tecnico che voglia tenersi aggiornato.
Manutenzione e Sostituzione
Per garantire un corretto funzionamento del sistema di accensione e prevenire eventuali problemi alle bobine, è essenziale prestare attenzione ai fattori che ne influenzano la durata e adottare misure preventive. Queste includono la selezione di componenti di alta qualità e l’esecuzione di una manutenzione regolare dell’auto. Le bobine, pur essendo apparecchi elettrici delicati, sono responsabili di un’operazione vitale per il motore. Qualsiasi malfunzionamento o guasto può avere un impatto significativo sul funzionamento del veicolo. La manutenzione e l’attenzione alle bobine d’accensione sono attività essenziali per garantire che il motore funzioni in modo efficiente e affidabile.
Candele di Accensione
Le candele hanno un enorme effetto sulle prestazioni del motore, quindi la prima cosa che molti meccanici consigliano di fare dopo aver notato problemi di prestazioni del motore è cambiare le candele. Poiché le candele possono durare anche solo 32.000 chilometri, questo suggerimento spesso aiuta. Le candele si deteriorano più velocemente quando si utilizza carburante di scarsa qualità o se il motore non viene sottoposto a una corretta manutenzione. Sulle Corsa GPL, si consiglia di cambiare le candele ogni 30.000 km per evitare di danneggiare le bobine. Molti programmi di service ormai indicano di cambiarle a 60.000 km, ma i concessionari spesso consigliano di dimezzare la percorrenza, specialmente se si fa traffico misto cittadino con percorsi brevi e ripetute accensioni. È fondamentale utilizzare candele approvate per il tipo di auto. Sulle Corsa nuove, in primo equipaggiamento, vengono montate candele GM a 2 punte, che spesso si rivelano essere Bosch.
Cavi delle Candele
Molte auto vecchie sono dotate di cavi delle candele che collegano le candele alla bobina di accensione. Questi cavi sono stati eliminati nei modelli successivi grazie alle bobine di accensione di tipo bobina su candela. Il loro problema principale è che l'alta tensione potrebbe non raggiungere correttamente la candela, spesso dando luogo a scintille che colpiscono altre parti metalliche e impiegano più tempo a fare il proprio lavoro. Si possono controllare visivamente i cavi per assicurarsi che non vi siano crepe o altri danni.
Scelta delle Bobine di Ricambio

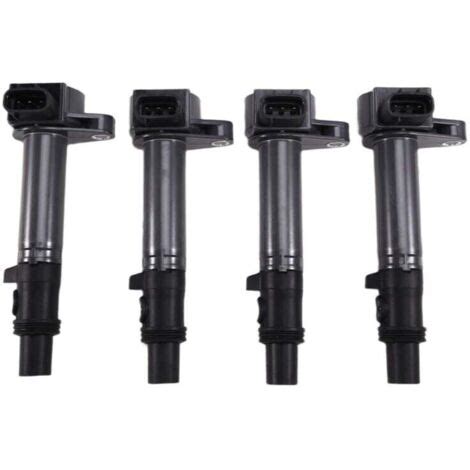

In caso di sostituzione, è fondamentale scegliere bobine affidabili. Consultando programmi come AUTODATA e basandosi sull'esperienza di meccanici qualificati, si possono selezionare marche di bobine ritenute assolutamente affidabili. Tra queste, Bosch è spesso considerata la migliore in assoluto, sebbene anche la più costosa. Altre marche affidabili includono Champion, NGK, Beru e Hella. È consigliabile diffidare da prezzi troppo bassi praticati da venditori "sospetti" che potrebbero spedire ricambi compatibili ma di marca differente e più scadente. Il prezzo delle bobine è sceso negli anni, dimezzandosi rispetto ai costi iniziali.
Prolungare la Vita delle Bobine
Sebbene la longevità delle bobine di accensione dipenda da vari fattori, normalmente durano circa 160.000-200.000 chilometri o 5-7 anni. I ricambi originali possono durare ancora più a lungo, soprattutto nelle auto ben mantenute. Molte persone guidano auto con chilometraggio ancora più elevato senza aver mai sostituito una singola bobina di accensione. Questo è spesso il risultato dell'essersi abituati a una diminuzione dell'efficienza, continuando a guidare auto con cilindri che funzionano male, senza rendersi conto che quell’auto dovrebbe essere più potente ed efficiente nei consumi.
Poiché le bobine di accensione sono componenti elettrici, non esistono procedure specifiche per prolungarne la vita. Tuttavia, temperature estreme, vibrazioni eccessive e umidità sono alcuni degli aspetti più comuni che riducono la longevità delle bobine di accensione, oltre all'invecchiamento. Quindi, è importante assicurarsi che i supporti del motore siano in buone condizioni, controllare se le bobine di accensione sono installate correttamente, cambiare l'olio per tempo e non far surriscaldare il motore. Un altro motivo, forse trascurato, è che lasciare inserito il quadro per troppo tempo a motore fermo, soprattutto nei sistemi più datati, può provocare il surriscaldamento della bobina che continua a funzionare ma dentro si "abbrustolisce" con somma gioia dei suoi avvolgimenti.
È importante ricordare che una manutenzione tempestiva e l’attenzione al sistema di accensione del veicolo possono far risparmiare tempo, denaro e problemi in futuro.
