Braccetti rumorosi Yaris: cause, soluzioni e manutenzione dei silent block

Quando un veicolo, come una Toyota Yaris, inizia a manifestare vibrazioni anomale in cabina, a produrre colpi secchi in curva o a mostrare un consumo irregolare degli pneumatici, spesso il problema si annida in componenti che molti automobilisti tendono a sottovalutare: i silent block. Questi elementi gommosi, all'apparenza insignificanti, sono invece cruciali per garantire comfort, sicurezza e la durabilità delle sospensioni. Questo articolo si propone di esplorare a fondo il mondo dei silent block: dalla loro funzione specifica alla procedura di sostituzione, passando per la diagnostica dei sintomi di rottura e la scelta del componente più adatto.

Cosa sono i silent block e la loro funzione

I silent block sono elementi antivibranti costituiti da un inserto in gomma o materiale elastomerico interposto tra due boccole metalliche, generalmente in acciaio o alluminio. Dal punto di vista tecnico, il silent block funge da giunto elastico, consentendo gradi di libertà controllati tra i componenti rigidi del telaio e delle sospensioni. La gomma impiegata nei silent block tradizionali presenta una durezza variabile, misurata in Shore A, tipicamente compresa tra 55 e 75.

La loro funzione principale è duplice. In primo luogo, assorbono gli urti e le vibrazioni. Quando una ruota impatta contro un ostacolo, la sospensione trasferisce energia al telaio attraverso i bracci oscillanti. Senza i silent block, questa energia verrebbe trasmessa direttamente alla scocca sotto forma di colpi secchi e vibrazioni ad alta frequenza, compromettendo il comfort di marcia e la longevità strutturale del veicolo. Il secondo compito fondamentale riguarda la compensazione dei movimenti relativi. Durante le escursioni della sospensione, i punti di ancoraggio dei bracci al telaio subiscono piccole variazioni angolari. Un vincolo rigido impedirebbe questi micromovimenti, generando tensioni interne che accelererebbero l'usura di tutti i componenti della catena cinematica. Un silent block efficiente lavora in silenzio, letteralmente, contribuendo significativamente alla riduzione della rumorosità e delle vibrazioni percepite all'interno dell'abitacolo.

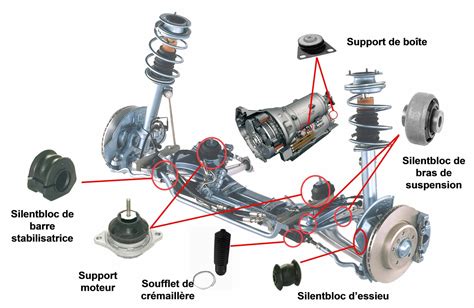

Un'autovettura media monta tra i 15 e i 25 silent block, distribuiti in diversi sottosistemi del veicolo. Nel classico schema MacPherson, ad esempio, si trovano silent block nei bracci oscillanti inferiori (due per lato, uno per il vincolo al telaio e uno per la barra stabilizzatrice). La configurazione posteriore varia enormemente; un assale torcente montato su utilitarie compatte, come la Toyota Yaris, presenta generalmente quattro silent block (due per braccio).

I supporti motore rappresentano applicazioni critiche dei silent block. Motori trasversali tipicamente utilizzano tre o quattro supporti: uno anteriore, uno posteriore, uno laterale e talvolta un supporto superiore (torque rod). Anche la scatola dello sterzo viene ancorata al telaio tramite silent block che devono bilanciare la necessità di precisione con l'isolamento delle vibrazioni. Persino i silent block della marmitta lavorano in condizioni estreme: temperature elevate, vibrazioni del motore, ciclicità termica, esposizione a sali e agenti corrosivi.

Tipologie di silent block e materiali

Negli ultimi anni, si è diffuso l'utilizzo del poliuretano per la produzione di silent block aftermarket ad alte prestazioni. Questo materiale, pur essendo tecnicamente un elastomero, presenta caratteristiche meccaniche superiori rispetto alla gomma tradizionale: maggiore resistenza all'abrasione, minore deformazione permanente e una tolleranza più elevata alle temperature operative.

La scelta del materiale dipende dall'utilizzo del veicolo. Un'auto da famiglia, come la Yaris, beneficia della morbidezza della gomma naturale, che filtra efficacemente le asperità stradali, offrendo un comfort maggiore. I silent block in poliuretano, invece, rappresentano l'upgrade per eccellenza quando si ricerca una maggiore precisione di guida. La differenza si percepisce immediatamente al volante: lo sterzo diventa più diretto, la risposta in curva più precisa e il comportamento in frenata più stabile. Il rovescio della medaglia è un aumento delle vibrazioni trasmesse, particolarmente evidente sui fondi disconnessi.

Esistono anche:

• Silent block con filetto: Presentano una boccola interna dotata di maschiatura, che consente il fissaggio diretto tramite vite o prigioniero. Questa configurazione è tipica dei supporti motore e delle barre stabilizzatrici, dove il componente deve essere ancorato simultaneamente a due superfici rigide. In officina, quando si sostituisce un silent block con filetto, è fondamentale verificare l'integrità della maschiatura prima dell'installazione.
• Silent block idraulici: Definizione comunemente utilizzata per indicare silent block specificatamente progettati per applicazioni critiche in termini di isolamento acustico. Questi componenti presentano spesso geometrie complesse, con camere idrauliche interne riempite di glicole che aumentano lo smorzamento dinamico.
• Silent block rinforzati: Costituiscono una via di mezzo tra l'originale e il poliuretano puro. Questa soluzione è particolarmente indicata per veicoli commerciali, SUV pesanti o auto che trainano rimorchi regolarmente, offrendo una maggiore robustezza senza compromettere eccessivamente il comfort.

Diagnosi dei problemi: sintomi di un silent block usurato

Riconoscere un silent block rotto o eccessivamente usurato richiede esperienza e metodicità. A differenza del rumore da cuscinetto ruota, che presenta un tono continuo e modulato dalla velocità, il rumore da silent block è discontinuo, legato a eventi specifici (accelerazione, frenata, passaggio su ostacolo).

I sintomi più comuni di silent block rumorosi o danneggiati sulla Toyota Yaris, e in generale su qualsiasi auto, includono:

• Vibrazioni anomale in cabina: Silent block dei supporti motore deteriorati trasmettono vibrazioni anomale, particolarmente evidenti al minimo con motore caldo. La vibrazione può interessare il volante, la leva del cambio e il sedile.
• Colpi secchi e rumori di "ferraglia": Se la vettura emette un rumore proveniente dalla zona ruote, come un “tac” pronunciato e secco, soprattutto durante l'attraversamento di un avvallamento, di una buca a bassa velocità o mentre si percorre una rotonda con volante girato, è un chiaro segno di problemi. Utenti di Corsa C hanno riportato rumori di "ferraglia tipo metallo che sbatte su altro metallo" sullo sconnesso, spesso imputabili ai silent block dei bracci oscillanti. Un rumore di “schiocco” quando la sospensione comprime rapidamente, tipicamente su dossi o avvallamenti, può indicare la rottura di un silent block dell'ammortizzatore. La rottura di un silent block della marmitta si manifesta invece con rumorosità metallica in accelerazione, particolarmente evidente a bassi regimi.
• Precisione dello sterzo compromessa: Silent block anteriori usurati compromettono la precisione dello sterzo. La vettura tende a “galleggiare”, richiede continue correzioni di traiettoria e reagisce in ritardo ai comandi. Questo sintomo viene spesso attribuito erroneamente a problemi di convergenza o di equilibratura, come nel caso di una Yaris II serie dove dopo aver lubrificato i braccetti sterzo e sgonfiato le gomme il difetto è rimasto.
• Usura irregolare degli pneumatici: L'usura anomala delle gomme rappresenta un indicatore tardivo ma inequivocabile di silent block non più efficienti, poiché non riescono a mantenere la geometria corretta delle sospensioni.
• Senso di instabilità del veicolo: Un braccetto usurato e con gioco nelle sue parti, è da intendersi non più efficiente e pericoloso. Ciò lo si può avvertire quando si affrontano una curva su strade extraurbane, i curvoni veloci in autostrada, così come i tornanti: lo sterzo non appare preciso e la traiettoria impostata tende a perdere la sua linea e spesso potrebbe avere un chiaro orientamento ad allargare.

In officina, la diagnostica di vibrazioni o rumorosità procede sempre con un’ispezione sistematica di tutti i silent block del veicolo. Durante l'ispezione visiva, un silent block danneggiato mostra evidenti segni di degrado: gomma fessurata, separazione tra gomma e boccole metalliche, deformazioni permanenti visibili, fuoriuscita di grasso o liquido (nei silent block idraulici).

Un caso specifico segnalato su una Yaris riguarda un rumore udibile dai 60-65 km/h che aumenta di intensità fino ai 90-100 km/h, ma che, dopo verifica, è risultato essere causato dal cuscinetto della ruota, e non dai braccetti. Questo dimostra quanto sia importante una diagnosi precisa, anche perché la sostituzione di un cuscinetto integrato al mozzo può essere onerosa.

La sostituzione dei silent block: un processo delicato

La sostituzione dei silent block rappresenta un'operazione apparentemente semplice ma ricca di insidie per chi non ha esperienza. La criticità principale, soprattutto per i silent block dei bracci oscillanti, riguarda il corretto orientamento durante il montaggio, dato che molti presentano rigidezze diverse nelle direzioni radiale e assiale.

Procedura di sostituzione

1. Smontaggio del braccio completo: Per i silent block dei bracci oscillanti, la sostituzione inizia con lo smontaggio del braccio completo.

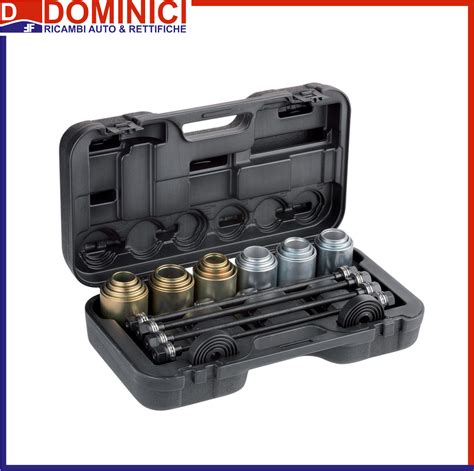

2. Estrazione del silent block vecchio: Questa è la fase critica. La gomma, indurita dal tempo e dalle sollecitazioni, si àncora tenacemente alla sede metallica. L'uso di estrattori universali economici può funzionare in alcuni casi, ma ogni applicazione richiede geometrie specifiche per evitare di danneggiare le sedi. Si sono verificati casi di bracci irrimediabilmente danneggiati a causa di un'estrazione forzata. Strumenti specialistici come l'estrattore a vite o l'estrattore idraulico sono ideali. Alcuni utilizzano tecniche come il riscaldamento della sede con fiamma ossiacetilenica per dilatare il metallo e facilitare l'estrazione, oppure seghe a tazza per asportare parte della gomma, riducendo l'interferenza. Si sconsiglia l'uso della fiamma a chi non ha esperienza specifica per il rischio di indebolire strutture critiche o generare deformazioni.
3. Montaggio del nuovo silent block: Richiede altrettanta attenzione. Il silent block deve entrare nella sede in modo perfettamente assiale, senza inclinazioni che genererebbero tensioni di montaggio. Alcuni tecnici utilizzano il freddo per facilitare il montaggio: riponendo il silent block in freezer per alcune ore, il metallo si contrae leggermente, facilitando l'inserimento. Parallelamente, un leggero riscaldamento della sede ottiene l'effetto opposto. È fondamentale verificare la profondità di inserimento, poiché molti silent block prevedono una battuta precisa che garantisce il corretto posizionamento assiale. Durante il montaggio, è appropriato applicare grasso al bisolfuro di molibdeno sulle superfici metalliche delle boccole per facilitare l'inserimento e ridurre gli attriti.
4. Rimontaggio e serraggio: Una volta installati i nuovi silent block, il braccio viene rimontato sul veicolo. Qui interviene un dettaglio cruciale: i bulloni di fissaggio vanno solo avvitati, non serrati definitivamente, con la vettura in assetto normale, ovvero a sospensioni caricate. Serrare a sospensioni scariche precarica il silent block in torsione, riducendone drasticamente la vita utile. Le coppie di serraggio variano enormemente: da 50 Nm per fissaggi leggeri fino a 200 Nm per bracci di veicoli pesanti. Rispettare rigorosamente le specifiche del costruttore è obbligatorio.

Complessità e tempistiche

La manodopera rappresenta spesso la voce di spesa predominante. Per silent block dei bracci oscillanti anteriori, si stimano 2-4 ore per lato, inclusi smontaggio del braccio, estrazione/installazione dei silent block, rimontaggio e verifica. Le boccole delle barre stabilizzatrici rappresentano l’intervento più rapido: 30-60 minuti totali per entrambi i lati.

Su alcuni modelli, la sostituzione dei supporti motore richiede lo scarico del liquido refrigerante, lo smontaggio di parti della distribuzione o l’intervento da sotto con la rimozione di carter protettivi. Un fattore che allunga significativamente i tempi è la corrosione: bulloni grippati, dadi saldati dall'ossidazione o prigionieri tranciati richiedono tempo supplementare per estrazione, maschiatura e sostituzione.

Certi interventi non si prestano al fai-da-te. Silent block dei supporti motore, in particolare su motori trasversali, richiedono martinetti specifici per sorreggere il propulsore durante l'operazione. Analogamente, su veicoli recenti con sospensioni attive o sistemi di controllo elettronico dell'assetto, la sostituzione può richiedere calibrazioni mediante diagnostica computerizzata.

Caso pratico di sostituzione su una Yaris

Un utente ha descritto la sostituzione di gommotti (silent block) sulla sua Yaris. Dopo aver svitato le viti che tengono il cappellotto e il gommino, ha reinserito i nuovi gommotti e il cappellotto, prestando attenzione alla posizione e pulendo bene i fori. Ha stretto le viti gradatamente, prima quella del foro non asolato e per ultima quella del foro asolato. Sul lato sinistro, l'accesso era più difficoltoso a causa del piantone dello sterzo, rendendo l'operazione con una chiave da 14mm più lunga del dovuto e lenta. Al rimontaggio, il nuovo gommino, essendo più gonfio, ha reso difficile centrare la vite nel buco, costringendo l'utente ad allargare leggermente il foro con un Dremel e a utilizzare una vite a brugola con un dado superiore per serrare il cappellotto. Dopo il lavoro, l'auto è risultata più rigida, con uno sterzo più pronto, e il rumore iniziale è scomparso, sebbene l'utente sospetti la presenza di un altro scricchiolio nella sospensione. L'esame dei gommotti vecchi ha rivelato che quello rumoroso sul lato sinistro era privo del grasso paraffinico bianco, suggerendo che questa potesse essere la causa del cigolio.

Costi e convenienza del fai-da-te

La scelta del silent block appropriato non si riduce a una semplice corrispondenza del codice OEM. Un silent block aftermarket economico per bracci oscillanti di utilitarie può partire da 10-15 euro per pezzo. Ricambi originali o equivalenti di qualità si attestano tra 25 e 50 euro. I supporti motore completi, che incorporano silent block di grandi dimensioni, costano significativamente di più: da 50 euro per versioni aftermarket economiche fino a 300 euro per ricambi originali di vetture premium.

Per chi possiede competenze meccaniche e attrezzatura adeguata, l'intervento in autonomia riduce drasticamente i costi. Tuttavia, la difficoltà non va sottovalutata. Il risparmio economico non sempre giustifica le difficoltà. Per silent block di facile accesso, come quelli delle barre stabilizzatrici, il fai-da-te ha senso.

Regolazione assetto e cura post-sostituzione

Dopo ogni sostituzione di silent block che influisce sulla geometria delle ruote, un controllo e un'eventuale regolazione di convergenza e campanatura sono obbligatori per garantire la corretta tenuta di strada e prevenire l'usura anomala degli pneumatici.

Un malinteso diffuso riguarda la presunta necessità di lubrificare i silent block durante il funzionamento. I silent block funzionano per deformazione elastica del materiale interposto, non per scorrimento tra superfici. A differenza dei cuscinetti, non presentano parti in movimento relativo che richiedono lubrificazione. L'unica fase in cui la lubrificazione è appropriata riguarda il montaggio, come descritto in precedenza. Esistono tuttavia boccole per barre stabilizzatrici in materiale plastico o poliuretano che beneficiano di grasso specifico al silicone, fornito spesso nel kit di montaggio.

I silent block costituiscono componenti fondamentali ma spesso sottovalutati del sistema veicolo. La loro corretta funzionalità garantisce comfort, sicurezza e durata di sospensioni e gruppo motopropulsore. L'evoluzione tecnologica ha introdotto materiali avanzati come il poliuretano, geometrie complesse e sistemi idraulici che rendono questi componenti sempre più sofisticati.
