Il braccio sospensione, conosciuto anche come "braccio oscillante", "braccetto" o "trapezio", rappresenta un componente essenziale all'interno del sistema di sospensione di un autoveicolo. La sua importanza non risiede unicamente nella funzionalità meccanica, ma si estende in modo significativo alla sicurezza e alla tenuta di strada dell'automobile. Questi elementi svolgono il compito fondamentale di assicurare il collegamento tra il telaio del veicolo e i montanti delle ruote, permettendo così il movimento verticale della ruota pur mantenendone il corretto allineamento.
Materiali e Costruzione dei Bracci Oscillanti
La realizzazione dei bracci sospensione può avvenire impiegando diverse tipologie di materiali, ognuno con le proprie caratteristiche in termini di peso, costo e applicazione. La scelta del materiale da utilizzare per la produzione del braccio è una decisione che spetta alla casa automobilistica, la quale valuta fattori come le prestazioni desiderate, il segmento di mercato del veicolo e i costi di produzione.
Ghisa
La ghisa è uno dei materiali più diffusi per la fabbricazione dei bracci sospensione. Un braccio in ghisa è composto da un fuso di questo materiale e viene frequentemente installato su automobili utilitarie. La sua ampia diffusione è in gran parte attribuibile alla sua economicità, che lo rende una scelta vantaggiosa per veicoli dove il contenimento dei costi di produzione è una priorità. Nonostante sia più pesante di altri materiali, la ghisa offre una robustezza adeguata per molte applicazioni standard.
Alluminio
L'alluminio si distingue per essere un materiale leggero, una caratteristica che contribuisce a ridurre le masse non sospese del veicolo, migliorando così la maneggevolezza e il comfort di guida. Tuttavia, il costo dell'alluminio è superiore rispetto alla ghisa, motivo per cui i bracci sospensione realizzati con questo materiale sono generalmente installati su automobili di fascia più alta. La leggerezza dell'alluminio non compromette la resistenza strutturale, rendendolo ideale per veicoli che richiedono prestazioni elevate e una dinamica di guida raffinata.
Acciaio
L'acciaio, specificamente sotto forma di lamiera, è un altro materiale impiegato nella produzione di bracci sospensione. Costituito da lamiera di acciaio, questo componente è meno comune rispetto agli altri due materiali menzionati. Nonostante ciò, l'acciaio offre un'eccellente resistenza e durata, ed è spesso utilizzato in situazioni dove è richiesta una particolare robustezza o in specifici design di sospensione. La sua lavorabilità consente la creazione di forme complesse, che possono essere vantaggiose per ottimizzare la geometria della sospensione.
Applicabilità e Specifiche Tecniche per la Fiat Croma (194_)
I kit di bracci oscillanti sono progettati per essere compatibili con specifici modelli di veicoli. Nel contesto della Fiat Croma II (tipo 194_), i kit bracci oscillanti includono tipicamente 2 braccetti anteriori, uno destro e uno sinistro. Questi componenti sono fondamentali per il corretto funzionamento delle sospensioni anteriori del veicolo.
Le dimensioni tipiche di un braccetto per la Fiat Croma (194_) possono essere le seguenti:
- Lunghezza: 400 mm
- Larghezza: 390 mm
- Altezza: 80 mm
Una specifica tecnica importante è la filettatura Pinch: bolt 20mm. Questo dettaglio si riferisce al tipo e alla dimensione del bullone utilizzato per fissare il braccetto al montante o ad altri componenti della sospensione. La precisione di queste misure è cruciale per garantire un montaggio corretto e la piena efficienza del sistema.
Compatibilità Estesa
È interessante notare come i componenti delle sospensioni, inclusi i bracci oscillanti, possano avere una compatibilità incrociata tra piattaforme veicolari diverse, soprattutto quelle che condividono una base meccanica. I bracci anteriori specifici per la Fiat Croma (194_) trovano applicabilità anche su altri modelli, il che testimonia l'ingegneria condivisa all'interno di gruppi automobilistici o tra modelli che utilizzano piattaforme comuni. Tra i veicoli compatibili si annoverano:
- FIAT CROMA (194_): Il modello principale per cui questi braccetti sono specificatamente progettati.
- OPEL SIGNUM 2 volumi / Coda spiovente (Z03): Questo veicolo, pur avendo una carrozzeria differente, condivide elementi meccanici con la Fiat Croma, rendendo i bracci compatibili.
- OPEL VECTRA B Station wagon (J96): Anche se appartenente a una generazione precedente rispetto ad altri modelli elencati, alcuni componenti delle sospensioni possono essere interscambiabili.
- OPEL VECTRA C (Z02): La berlina Vectra C, strettamente correlata alla Signum e alla Croma in termini di piattaforma, utilizza gli stessi braccetti.
- OPEL VECTRA C Station wagon (Z02): La versione station wagon della Vectra C mantiene la medesima architettura delle sospensioni della berlina, garantendo la compatibilità.
Questa compatibilità evidenzia l'importanza di verificare sempre i codici OEM (Original Equipment Manufacturer) o i riferimenti specifici dei ricambi per assicurare l'acquisto del componente corretto per il proprio veicolo, anche in presenza di liste di compatibilità apparentemente ampie.

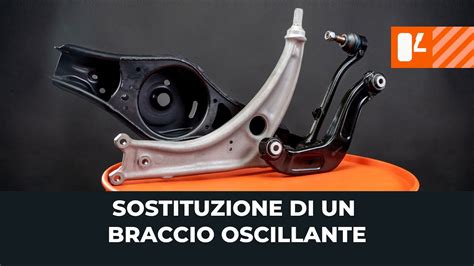

Quando è necessario cambiare il braccio della sospensione? | I consigli di AUTODOC
Tipologie di Kit Sospensione e Loro Variazioni
Il mondo delle sospensioni automobilistiche è vasto e variegato, e con esso cambiano anche le configurazioni dei braccetti oscillanti. In base ai diversi modelli di auto, il numero e la forma dei braccetti possono variare in modo significativo. Questa diversità è una diretta conseguenza del tipo di sospensione che la casa automobilistica ha scelto per ogni specifico modello.

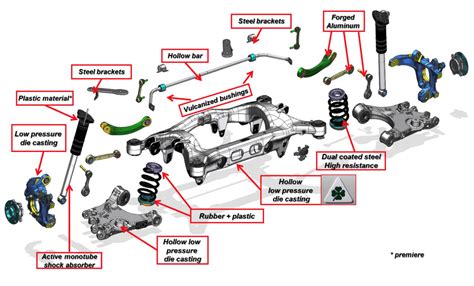

Sospensioni a Bracci Multipli (Multilink)
Molte auto moderne, inclusa la Fiat Croma (194_), adottano sistemi di sospensione a bracci multipli, o "multilink". Questi sistemi sono progettati per offrire un controllo più preciso del movimento della ruota, migliorando la tenuta di strada, il comfort e la stabilità. A differenza delle sospensioni più semplici, come quelle a braccio singolo (McPherson), i sistemi multilink utilizzano diversi bracci, ciascuno con una funzione specifica. Ad esempio, ci possono essere bracci longitudinali e trasversali che controllano diverse angolazioni della ruota (camber, caster, convergenza) durante la compressione e l'estensione della sospensione.
Ogni braccetto in un sistema multilink ha una geometria e una lunghezza specifiche, ottimizzate per il comportamento dinamico desiderato. La complessità di questi sistemi implica che il "kit sospensione" per un veicolo come la Fiat Croma (194_) non è solo un semplice paio di bracci anteriori, ma può includere un insieme più ampio di componenti per le sospensioni anteriori e posteriori, a seconda del tipo di intervento richiesto.
Funzione Specifica di Ogni Braccetto
All'interno di un kit, ogni braccetto ha una posizione e una funzione ben definita. Alcuni bracci sono responsabili principalmente del controllo del movimento verticale, altri della resistenza alle forze laterali, e altri ancora della regolazione dell'angolo di incidenza (caster) o della campanatura (camber) della ruota. L'interazione di tutti questi bracci contribuisce a mantenere la gomma a contatto con la strada nel modo più efficace possibile, in ogni condizione di guida.
La scelta della tipologia di sospensione da parte del costruttore è un processo ingegneristico complesso che bilancia fattori come prestazioni, comfort, costi, peso e spazio disponibile. Di conseguenza, i braccetti oscillanti, pur mantenendo la loro funzione generica di collegamento tra telaio e montante, si adattano in forma e configurazione alle esigenze specifiche di ogni progetto veicolare.
Impatto sulla Sicurezza e Sulla Tenuta di Strada
Il braccio sospensione, noto anche come "braccio oscillante", "braccetto" o "trapezio", è un componente della sospensione dell’autoveicolo, fondamentale per il funzionamento dell’auto che incide molto sulla sicurezza e sulla tenuta di strada. La loro funzione è quella di garantire il collegamento tra il telaio e i montanti. Quando questi componenti sono usurati o danneggiati, le conseguenze sulla dinamica del veicolo possono essere gravi.
Sintomi di Usura o Danneggiamento
Un braccetto sospensione compromesso può manifestarsi attraverso una serie di sintomi che il conducente può percepire. Tra i più comuni vi sono:
- Rumori anomali: Scricchiolii, colpi o cigolii provenienti dalla zona delle ruote, specialmente quando si superano dossi, si affrontano curve o si frena. Questi rumori sono spesso causati dall'usura delle boccole (silent block) in gomma o dalla presenza di gioco nelle articolazioni sferiche (snodi) del braccetto.
- Vibrazioni al volante o alla carrozzeria: Le vibrazioni possono indicare un'irregolarità nel sistema di sospensione, inclusi i braccetti.
- Instabilità in curva o ad alta velocità: Il veicolo potrebbe perdere precisione nella direzionalità, risultando meno stabile e prevedibile, specialmente a velocità elevate o durante le manovre.
- Usura irregolare degli pneumatici: Un'usura anomala o asimmetrica delle gomme è un chiaro segnale che gli angoli di geometria della sospensione (camber, caster, convergenza) non sono corretti, spesso a causa di braccetti deformati o con eccessivo gioco.
- Aumento degli spazi di frenata: Un sistema di sospensione non efficiente può influire negativamente sulla capacità del veicolo di trasferire efficacemente la forza frenante al terreno, allungando gli spazi di arresto.
Conseguenze sulla Sicurezza
L'integrità dei bracci oscillanti è direttamente correlata alla capacità del veicolo di mantenere la traiettoria desiderata e di rispondere in modo prevedibile ai comandi del conducente. Un braccetto danneggiato può portare a:
- Perdita di controllo del veicolo: In situazioni di emergenza, un braccetto compromesso può causare una reazione imprevedibile del veicolo, aumentando il rischio di incidenti.
- Guida imprecisa: La sensazione di "galleggiamento" o una sterzata "molle" riducono la fiducia del conducente e la sua capacità di valutare correttamente la dinamica del veicolo.
- Affaticamento del conducente: La necessità di continue correzioni al volante per mantenere la traiettoria desiderata può causare un maggiore affaticamento, specialmente durante lunghi viaggi.
La manutenzione regolare e la tempestiva sostituzione dei bracci sospensione, in caso di usura o danneggiamento, sono azioni indispensabili per garantire la sicurezza del veicolo e di tutti i suoi occupanti. Le ispezioni periodiche da parte di personale qualificato possono identificare precocemente eventuali problemi, evitando che si aggravino e mettano a rischio l'integrità del sistema di sospensione e la sicurezza di guida.
Sostituzione e Manutenzione dei Bracci Oscillanti
La sostituzione dei bracci oscillanti è un'operazione di manutenzione importante che, se eseguita correttamente, può ripristinare le prestazioni di guida e la sicurezza del veicolo. Considerando la complessità del sistema sospensivo e l'impatto sulla sicurezza, è consigliabile che tale intervento sia effettuato da meccanici professionisti o da personale qualificato.
Quando Sostituire i Bracci Oscillanti
Non esiste un chilometraggio specifico dopo il quale i bracci oscillanti devono essere obbligatoriamente sostituiti, poiché la loro durata dipende da numerosi fattori, tra cui lo stile di guida, le condizioni stradali e la qualità dei materiali. Tuttavia, è necessario considerare la sostituzione quando si manifestano i sintomi di usura descritti in precedenza (rumori, vibrazioni, instabilità, usura irregolare degli pneumatici) o quando, durante un controllo visivo, si riscontrano:
- Silent block crepati o deformati: Le boccole in gomma che ammortizzano le vibrazioni e consentono il movimento del braccetto possono deteriorarsi nel tempo, perdendo elasticità e creando gioco.
- Snodi sferici con gioco eccessivo: Gli snodi, che permettono il movimento rotatorio del braccetto, possono usurarsi internamente, causando gioco e rumori.
- Deformazioni o crepe nel braccetto stesso: Impatti violenti (es. buche profonde, marciapiedi) possono deformare o addirittura rompere il braccetto.
Processo di Sostituzione
La sostituzione di un braccetto oscillante richiede una serie di passaggi specifici:
- Sollevamento del veicolo: L'auto viene sollevata su un ponte elevatore per avere accesso al sottoscocca e alle ruote.
- Rimozione della ruota: La ruota corrispondente al braccetto da sostituire viene rimossa.
- Sganciamento dei collegamenti: Vengono allentati e rimossi i bulloni e i dadi che fissano il braccetto al telaio, al portamozzo o al montante. Spesso sono necessari attrezzi specifici per sganciare gli snodi sferici senza danneggiarli.
- Rimozione del vecchio braccetto: Una volta allentati tutti i fissaggi, il braccetto usurato viene rimosso.
- Installazione del nuovo braccetto: Il nuovo braccetto viene posizionato e fissato utilizzando i nuovi bulloni e dadi, forniti spesso con il kit di ricambio. È fondamentale rispettare le coppie di serraggio specificate dal costruttore.
- Rimontaggio della ruota: La ruota viene rimontata sul mozzo.
- Allineamento delle ruote (convergenza/geometria): Dopo la sostituzione di un componente così critico come il braccetto, è imprescindibile effettuare un controllo e, se necessario, una regolazione della geometria delle sospensioni (convergenza, campanatura e incidenza). Questo assicura che le ruote siano correttamente allineate, prevenendo l'usura irregolare degli pneumatici e garantendo la corretta tenuta di strada.
Importanza dell'Allineamento
L'allineamento delle ruote è un passo cruciale che non deve essere trascurato. Anche un piccolo errore negli angoli di geometria può avere un impatto significativo sulla direzionalità del veicolo, sull'usura degli pneumatici e sulla sicurezza. Un'officina specializzata disporrà delle attrezzature necessarie per eseguire un allineamento preciso, calibrando gli angoli secondo le specifiche del costruttore, in questo caso, per la Fiat Croma (194_).
La manutenzione preventiva e la sostituzione tempestiva dei bracci oscillanti sono investimenti che si traducono in una maggiore sicurezza, un comfort di guida superiore e una maggiore durata degli pneumatici.
