Bulbo Anticipato Panda 4x4: Funzionamento e Risoluzione dei Problemi per l'Indicatore della Temperatura Acqua

L'installazione di un indicatore della temperatura dell'acqua in una Fiat Panda 4x4 del 2001, soprattutto se il modello è a iniezione, può rivelarsi un'operazione meno immediata di quanto si pensi. La gioia iniziale di trovare un manometro compatibile in un demolitore può rapidamente trasformarsi in frustrazione quando l'indicatore non fornisce letture corrette. Comprendere il funzionamento del bulbo e le sue interazioni con il sistema elettronico del veicolo è fondamentale per una corretta installazione.

La Sfida dell'Installazione: Dal Manometro al Sensore

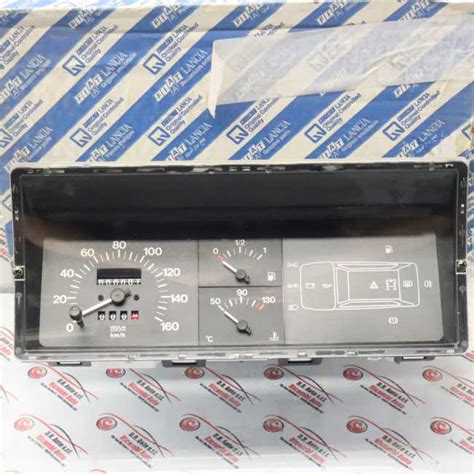

Il problema comune riscontrato è che la lancetta dell'indicatore si alza appena, anche dopo aver installato il manometro nel quadro strumenti e rimosso la lampadina della spia rossa. Questa situazione suggerisce un'incompatibilità o un malfunzionamento a livello del sensore di temperatura, comunemente chiamato bulbo.

I veicoli più datati o con sistemi più semplici spesso utilizzavano un unico bulbo per l'indicatore sul cruscotto e, se presente, per la spia di allarme. Tuttavia, nelle vetture a iniezione, come la Panda del 2001, la situazione si complica. Questi veicoli sono dotati di una centralina elettronica che gestisce una moltitudine di parametri del motore, inclusa la temperatura dell'acqua, per ottimizzare le prestazioni e ridurre le emissioni.

Il Ruolo del Bulbo e le Sue Diverse Funzioni

È essenziale comprendere che, sebbene il principio di funzionamento di un bulbo sia sempre quello di "modulare" un segnale tra 0 e 1, dove 0 indica nessuna temperatura e 1 la massima, la tipologia e la destinazione del segnale possono variare notevolmente. Nelle moderne auto a iniezione, i bulbi di temperatura possono avere funzioni distinte:

• Bulbo per la centralina (ECU): Questo è il sensore principale che invia un segnale alla centralina del motore. Sulla Panda a iniezione, questo bulbo è spesso identificabile per avere una "testa verde" o un colore distintivo e una configurazione a più pin. Il suo compito è fornire alla centralina informazioni precise sulla temperatura del liquido di raffreddamento, che vengono poi utilizzate per regolare l'iniezione del carburante, l'anticipo dell'accensione, la gestione della ventola di raffreddamento e altri parametri vitali del motore. La precisione di questo sensore è critica per il corretto funzionamento del motore.

• Bulbo per l'indicatore sul cruscotto: Nelle vetture più semplici, questo bulbo invia direttamente un segnale resistivo o di tensione al manometro dell'acqua. Nelle auto a iniezione, questo bulbo potrebbe essere un sensore separato o, in alcuni casi, la centralina stessa potrebbe rielaborare il segnale del bulbo principale e inviarlo all'indicatore tramite la linea CAN-BUS o un altro protocollo di comunicazione. Se il veicolo non era originariamente equipaggiato con un indicatore analogico della temperatura ma solo con una spia di surriscaldamento, è molto probabile che manchi un bulbo dedicato a tale scopo.

• Bulbo per la ventola del radiatore: Un terzo bulbo, spesso situato direttamente sul radiatore o su una tubazione specifica, ha il compito di attivare o disattivare la ventola di raffreddamento quando la temperatura del liquido raggiunge una soglia predefinita. Questo è un interruttore termico, non un sensore proporzionale come gli altri.

Il Concetto di "Bulbo Anticipato"

Quando si parla di "bulbo anticipato" nel contesto della Panda 4x4, ci si riferisce a un sensore che potrebbe essere progettato per inviare un segnale all'indicatore del quadro strumenti in modo che la lancetta si alzi più rapidamente o con maggiore sensibilità rispetto al bulbo originale. Questo può essere utile per chi desidera una lettura più immediata delle variazioni di temperatura.

Tuttavia, il termine "bulbo anticipato" può anche riferirsi a un bulbo che, per le sue caratteristiche resistive, è in grado di fornire un segnale compatibile con un indicatore aftermarket o un indicatore prelevato da un altro modello di auto, senza che siano necessarie modifiche sostanziali all'impianto elettrico. In altre parole, è un bulbo con una curva di resistenza-temperatura che si allinea meglio alle aspettative del nuovo indicatore.

Perché il Manometro Non Funziona Correttamente?

Il motivo principale per cui la lancetta si alza appena nella Panda a iniezione, nonostante l'installazione del manometro, è quasi certamente legato alla compatibilità del segnale. Le possibilità sono diverse:

1. Mancanza di un bulbo dedicato: Se la tua Panda del 2001 era originariamente equipaggiata solo con una spia di surriscaldamento e non con un indicatore della temperatura acqua, è molto probabile che non abbia un bulbo separato con le caratteristiche adatte a pilotare direttamente un manometro analogico. Il bulbo con la "testa verde" è quasi certamente quello che alimenta la centralina e non è progettato per inviare un segnale diretto al tuo nuovo indicatore.

2. Incompatibilità del bulbo esistente: Anche se ci fosse un bulbo separato, la sua curva di resistenza-temperatura potrebbe non essere compatibile con il manometro che hai trovato. I manometri sono calibrati per lavorare con bulbi specifici, e un mismatch porterebbe a letture errate o nulle.

3. Bulbo principale non idoneo: Tentare di collegare il manometro al bulbo della centralina ("testa verde") è sconsigliato e potenzialmente dannoso. Questo bulbo ha solitamente due o più pin: uno o due per l'ECU e, a volte, un pin separato per la spia di surriscaldamento (che è un semplice interruttore ON/OFF, non un sensore proporzionale). Il segnale destinato all'ECU è specifico e prelevarlo o alterarlo potrebbe causare malfunzionamenti al motore.

Come Far Funzionare l'Indicatore della Temperatura Acqua

Per far funzionare correttamente l'indicatore della temperatura dell'acqua, è necessario installare un bulbo specifico per questo scopo.

Identificare il Punto di Installazione

Il primo passo è identificare dove installare il nuovo bulbo. Le opzioni più comuni sono:

• Sulla testa del motore: Molte testate hanno un foro filettato cieco o un tappo che può essere rimosso per installare un sensore. Questa è la posizione ideale in quanto fornisce una lettura della temperatura del liquido di raffreddamento più vicina al motore.
• Sui manicotti del radiatore: Esistono adattatori a T che possono essere inseriti nei manicotti in gomma che collegano il motore al radiatore. Questi adattatori hanno un alloggiamento filettato per il bulbo. È una soluzione più semplice se non si trovano punti adatti sulla testata, ma la lettura potrebbe essere leggermente meno precisa.
• Sul radiatore: Alcuni radiatori hanno un punto predisposto per un sensore aggiuntivo, ma è meno comune.

Scegliere il Bulbo Corretto

Una volta identificato il punto di installazione, è fondamentale scegliere un bulbo compatibile con il manometro che hai. I bulbi di temperatura per gli indicatori analogici sono generalmente termistori NTC (Negative Temperature Coefficient), il che significa che la loro resistenza diminuisce all'aumentare della temperatura.

Per garantire la compatibilità, è consigliabile:

1. Controllare le specifiche del manometro: Se il manometro proviene da un'altra vettura o è aftermarket, potrebbe avere indicazioni sul tipo di bulbo con cui è progettato per funzionare (ad esempio, un bulbo con una certa resistenza a 50°C o 100°C).
2. Acquistare un kit completo: La soluzione più sicura è acquistare un kit indicatore-bulbo aftermarket progettato per lavorare insieme. Questo elimina i problemi di compatibilità.
3. Consultare forum specifici: Altri proprietari di Panda 4x4 che hanno già affrontato questa modifica possono fornire consigli preziosi su quali bulbi hanno utilizzato con successo. Ad esempio, è probabile che ci sia un "bulbo anticipato" o un bulbo aftermarket specificamente raccomandato per la Panda a iniezione per questo tipo di installazione.

Collegamento Elettrico

Una volta installato il bulbo, il collegamento elettrico è relativamente semplice:

• Massa: Il corpo del bulbo è spesso collegato alla massa del motore o ha un pin dedicato per la massa. Assicurati che il bulbo sia ben a massa.
• Segnale: Il pin di segnale del bulbo va collegato al terminale di ingresso del manometro.
• Alimentazione (manometro): Il manometro richiederà un'alimentazione positiva sotto chiave (+12V quando il quadro è acceso) e una massa.

Considerazioni Aggiuntive

• Fili e connettori: Utilizza fili di sezione adeguata e connettori ben isolati per evitare cortocircuiti o dispersioni.
• Taratura: Alcuni manometri aftermarket potrebbero richiedere una calibrazione iniziale.
• Test: Dopo l'installazione, avvia il motore e monitora attentamente l'indicatore. Assicurati che la lancetta si muova in modo fluido e che indichi temperature ragionevoli man mano che il motore si scalda.
• Spia rossa: Se l'indicatore funziona correttamente e hai rimosso la lampadina della spia rossa, considera se reinstallarla o se la funzionalità di allarme è ora sufficientemente coperta dal nuovo manometro. In alcuni casi, la spia potrebbe essere collegata a un sensore di sovratemperatura separato.

In definitiva, per far funzionare un indicatore della temperatura dell'acqua su una Panda 4x4 a iniezione, la soluzione non è cercare di adattare il bulbo esistente della centralina, ma piuttosto installare un bulbo aggiuntivo, specificamente progettato per l'indicatore che si intende utilizzare. La scelta del bulbo giusto e un'installazione accurata sono la chiave per avere una lettura affidabile della temperatura del motore.
